普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素尾子木军 72零件的构型设计与表达方案的选择 7.2.1构型设计 依据一：保证零件的功能】 减速箱的箱体起支撑和包容传动件的作用，根据其功 用及所包容传动件的排列情况，设有方形内腔、轴承孔 及对应的单、双面凸台以及安装底板等
7.2.1 构型设计 7.2 零件的构型设计与表达方案的选择 依据一：保证零件的功能 减速箱的箱体起支撑和包容传动件的作用，根据其功 用及所包容传动件的排列情况，设有方形内腔、轴承孔 及对应的单、双面凸台以及安装底板等
曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少东用2大军 7.2零件的构型设计与表达方案的选择 7.2.1构型设计 依据三：考虑整体相关的关系 岛杆 1.相关零件的结合方式；2.外形与内形相呼应；3.相 邻零件形状相互协调；4.与安装使用条件相适应
7.2.1 构型设计 7.2 零件的构型设计与表达方案的选择 依据二：考虑整体相关的关系 1.相关零件的结合方式；2.外形与内形相呼应；3.相 邻零件形状相互协调；4.与安装使用条件相适应
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素尾子木军 7.2零件的构型设计与表达方案的选择 7.2.1构型设计 依据三：符合工艺要求的结构 蜗 确定了零件的主体结构之后，考虑到制造、装配、使 用等问题，零件的细部构型也必须合理。而工艺要求是 确定零件局部结构型式的主要依据之一
7.2.1 构型设计 7.2 零件的构型设计与表达方案的选择 依据三：符合工艺要求的结构 确定了零件的主体结构之后，考虑到制造、装配、使 用等问题，零件的细部构型也必须合理。而工艺要求是 确定零件局部结构型式的主要依据之一

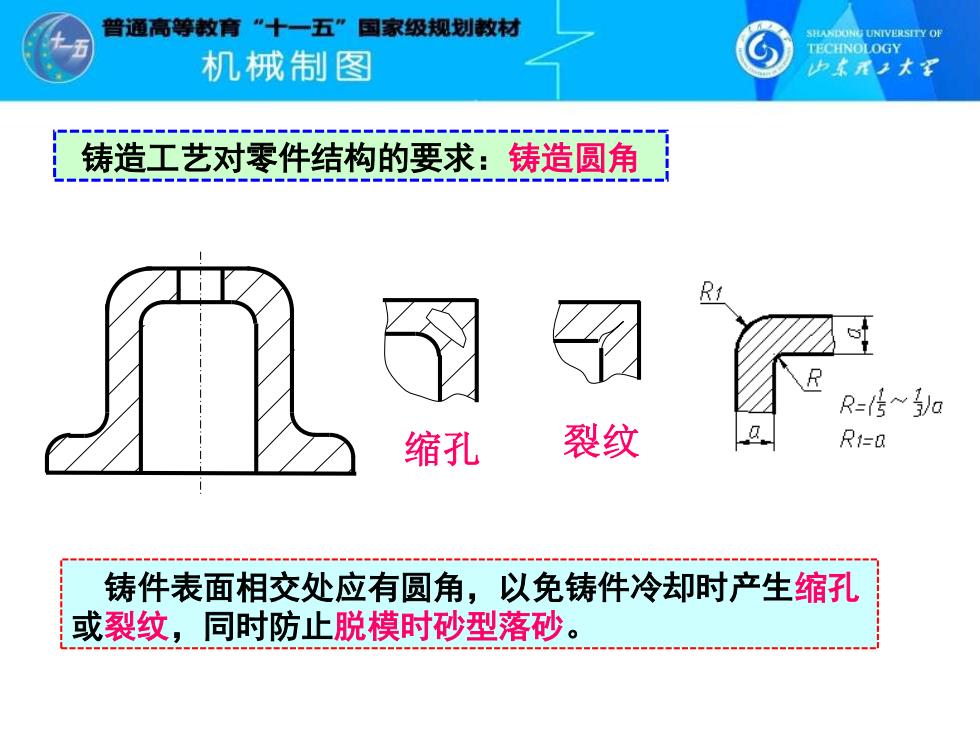

曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某承子大军 铸造工艺对零件结构的要求：铸造圆角 R=5~)a 缩孔 裂纹 R1=0 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂
铸造工艺对零件结构的要求：铸造圆角 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂。 缩孔 裂纹

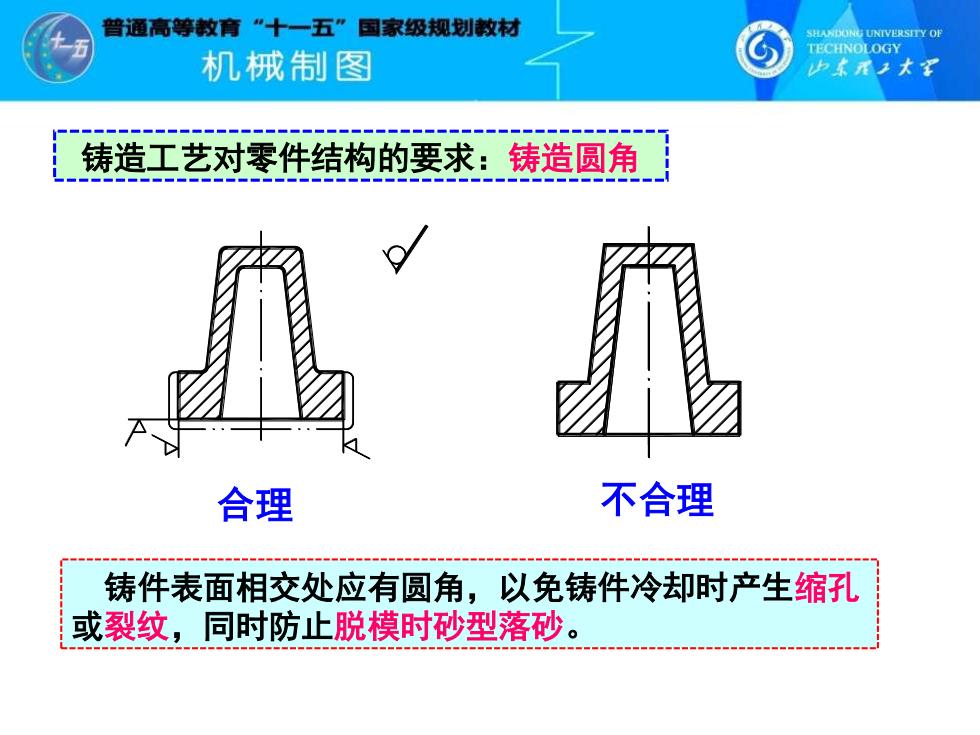

曾通高等教育”十一五”国家级规划敕材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素理子木到 铸造工艺对零件结构的要求：铸造圆角 合理 不合理 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂
铸造工艺对零件结构的要求：铸造圆角 铸件表面相交处应有圆角，以免铸件冷却时产生缩孔 或裂纹，同时防止脱模时砂型落砂。 合理 不合理
