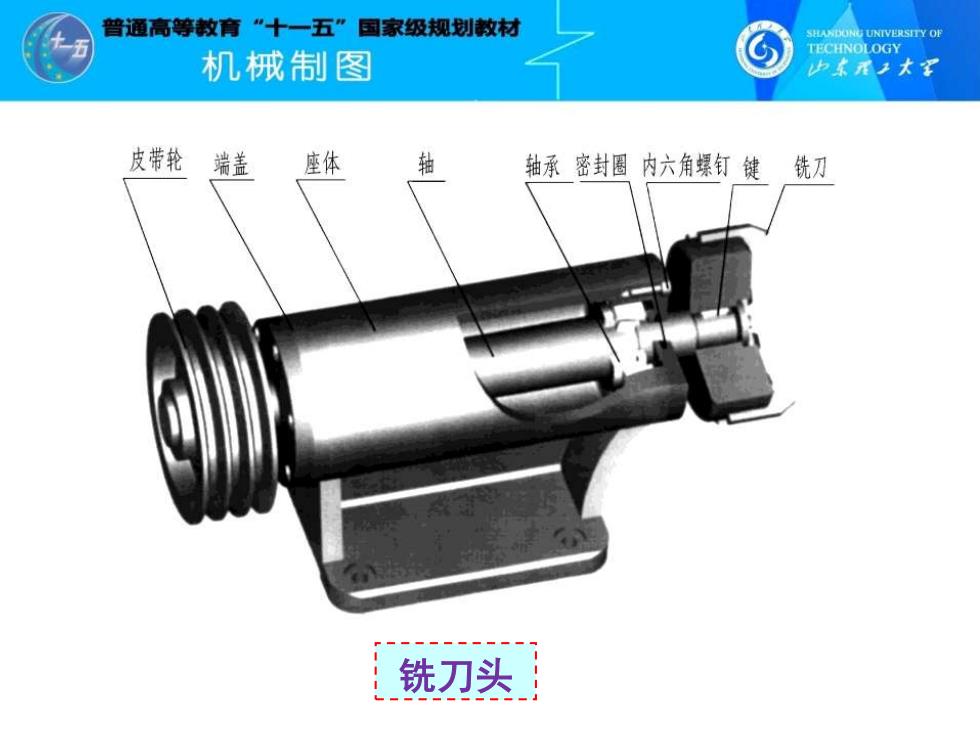

曾通高等教育”十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少本承子木军 皮带轮端盖座体 轴 轴承密封圈内六角螺钉键铣刀 铣刀头
铣刀头

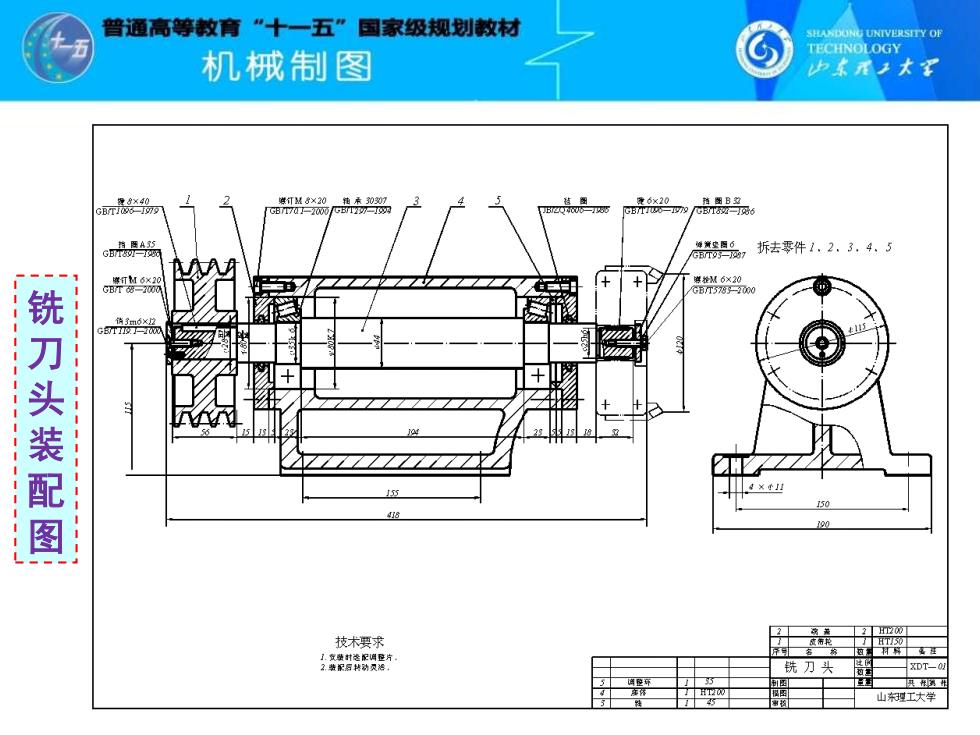

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素理子木军 E 拆去零件1.2.3.4,5 %8 铣刀头装配图 技术要求 铣刀头 XDT-0 山3理工大学
铣刀头装配图

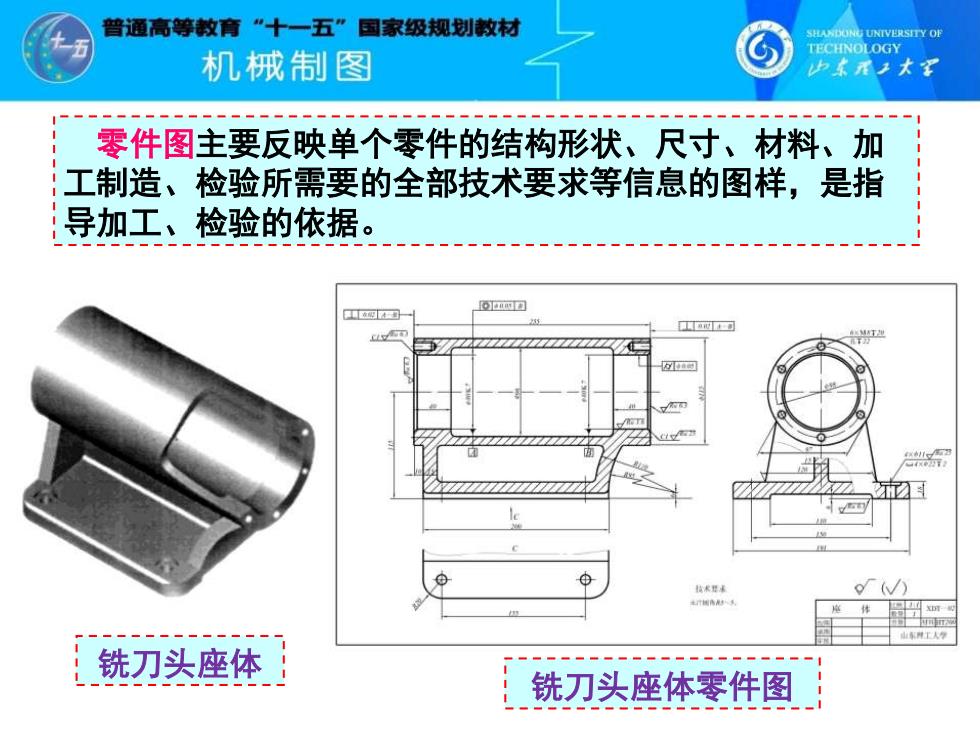

曾通高等教育”十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 出某承2大军 零件图主要反映单个零件的结构形状、尺寸、材料、加 工制造、检验所需要的全部技术要求等信息的图样，是指 导加工、检验的依据。 nma 位某理 生行树角3手 铣刀头座体 铣刀头座体零件图
零件图主要反映单个零件的结构形状、尺寸、材料、加 工制造、检验所需要的全部技术要求等信息的图样，是指 导加工、检验的依据。 铣刀头座体 铣刀头座体零件图

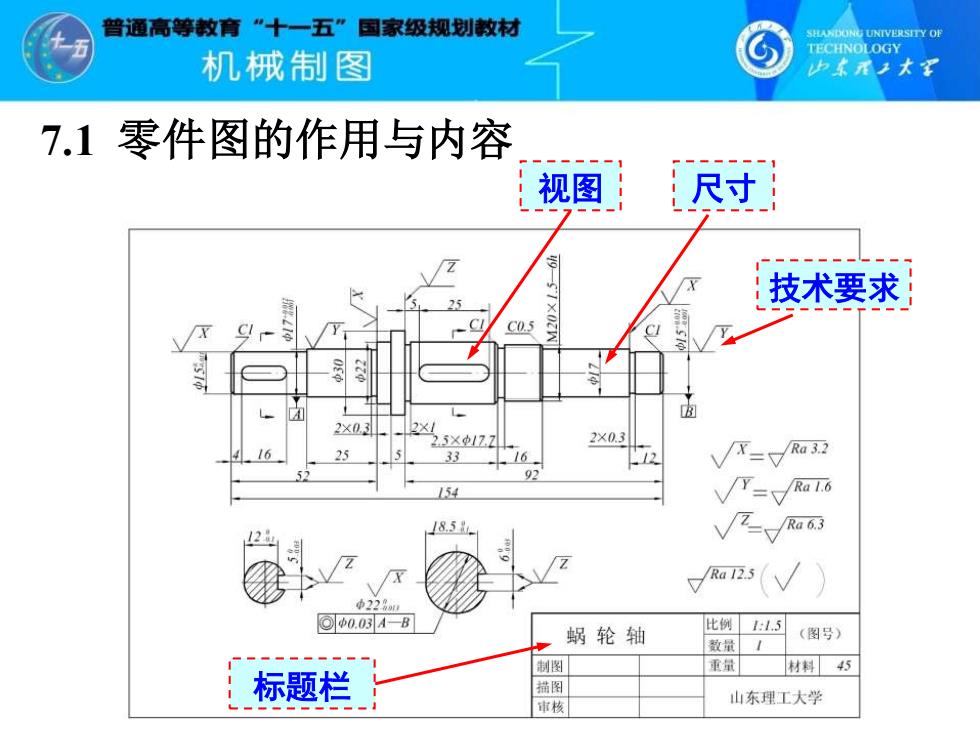

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素理子木军 7.1零件图的作用与内容 视图 尺寸 技术要求 C05 2×0 25×177 2×0.3 25 3 .16 92 54 VY-VRaT 12 85 中228a @0.034一B 蜗轮轴 比例1.5 (图号) 数量1 制图 重量 材料45 标题栏 描图 审核 山东理工大学
视图 尺寸 技术要求 标题栏 7.1 零件图的作用与内容
普通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用2大军 7.2零件的构型设计与表达方案的选择 7.2.1构型设计 对一个零件的几何形状、尺寸大小、工艺结构、材 料选择等进行分析和造型的过程称为零件构型设计。 零件构型的依据： 1.保证零件的功能 2.考虑整体相关的关系 3.符合工艺要求的结构 4.外形美观 5.良好经济性
7.2.1 构型设计 7.2 零件的构型设计与表达方案的选择 对一个零件的几何形状、尺寸大小、工艺结构、材 料选择等进行分析和造型的过程称为零件构型设计。 零件构型的依据： 1.保证零件的功能 2.考虑整体相关的关系 3.符合工艺要求的结构 4.外形美观 5.良好经济性
