普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机饿制图 少素理子木军 第7章零件图 7.1零件图的作用与内容 7.2零件构型设计与表达方案的选择 7.3典型零件表达分析 7.4零件中尺寸的合理标注综述 7.5零件图的技术要求 7.6零件的测绘 7.7看零件图的方法
第7章 零件图 7.1 零件图的作用与内容 7.2 零件构型设计与表达方案的选择 7.4 零件中尺寸的合理标注综述 7.3 典型零件表达分析 7.5 零件图的技术要求 7.6 零件的测绘 7.7 看零件图的方法

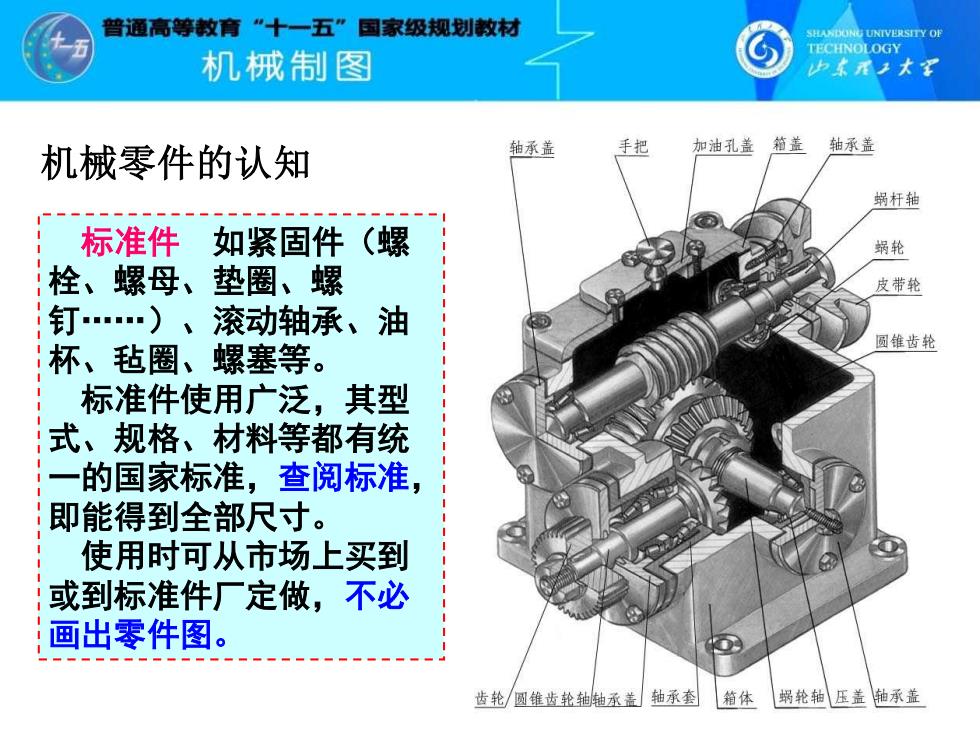

曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少某承子大军 机械零件的认知 轴承盖 手把 加油孔盖箱盖 轴承盖 蜗杆轴 标准件。 如紧固件（螺 蜗轮 栓、螺母、垫圈、螺 皮带轮 钉.)、滚动轴承、油 杯、毡圈、螺塞等。 圆锥齿轮 标准件使用广泛，其型 式、规格、材料等都有统 一的国家标准，查阅标准， 即能得到全部尺寸。 使用时可从市场上买到 或到标准件厂定做，不必 画出零件图。 齿轮圆锥齿轮轴轴承盖」轴承套 箱体蜗轮轴压盖轴承盖
机械零件的认知 标准件 如紧固件（螺 栓、螺母、垫圈、螺 钉.）、滚动轴承、油 杯、毡圈、螺塞等。 标准件使用广泛，其型 式、规格、材料等都有统 一的国家标准，查阅标准， 即能得到全部尺寸。 使用时可从市场上买到 或到标准件厂定做，不必 画出零件图

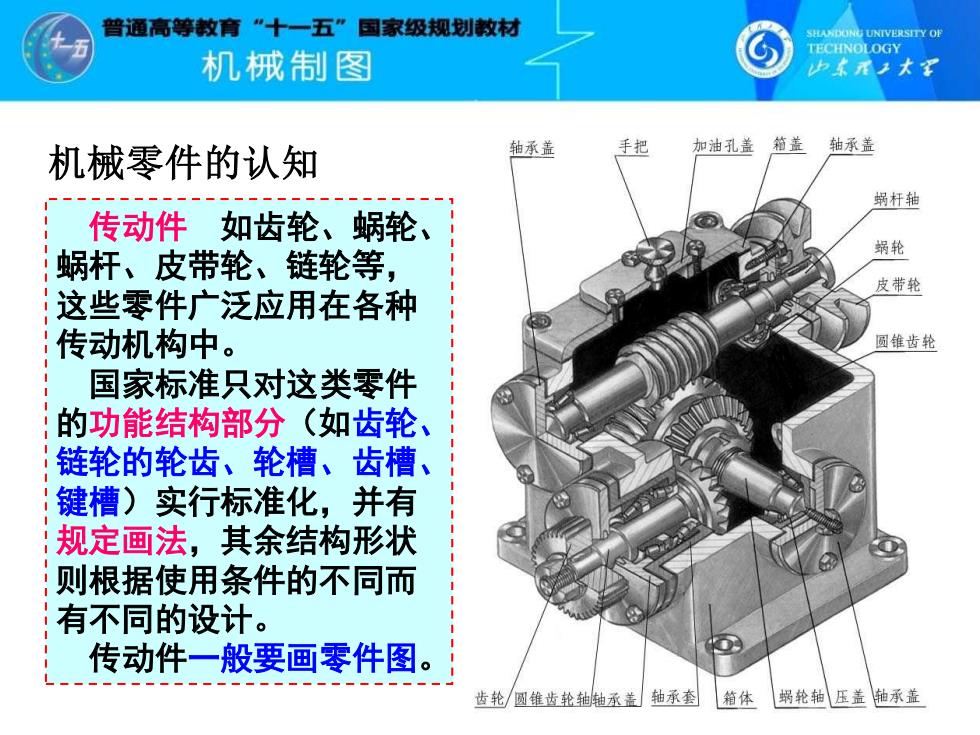

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素尾子木军 箱盖 机械零件的认知 轴承盖 手把 加油孔盖 轴承盖 蜗杆轴 传动件如齿轮、蜗轮、 蜗轮 蜗杆、皮带轮、链轮等， 皮带轮 这些零件广泛应用在各种 传动机构中。 圆锥齿轮 国家标准只对这类零件 的功能结构部分（如齿轮、 链轮的轮齿、轮槽、齿槽、 键槽)实行标准化，并有 规定画法，其余结构形状 则根据使用条件的不同而 有不同的设计。 传动件一般要画零件图。 齿轮圆锥齿轮轴轴承盖」轴承套 箱体蜗轮轴压盖轴承盖
机械零件的认知 传动件 如齿轮、蜗轮、 蜗杆、皮带轮、链轮等， 这些零件广泛应用在各种 传动机构中。 国家标准只对这类零件 的功能结构部分（如齿轮、 链轮的轮齿、轮槽、齿槽、 键槽）实行标准化，并有 规定画法，其余结构形状 则根据使用条件的不同而 有不同的设计。 传动件一般要画零件图
曾通高等教育”十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承2大军 轴承盖 手把 加油孔盖箱盖 轴承盖 机械零件的认知 蜗杆轴 般零件 如箱体、箱 蜗轮 盖、轴等零件，它们的形 皮带轮 状、结构、大小都必须按 圆锥齿轮 部件的功能和结构要求设 计。 按照结构特点和功能， 机器上的一般零件可大致 分成轴套、盘盖、叉架和 箱体等类型。 一般零件都需画出零件 图以供制造。 齿轮圆锥齿轮轴轴承盖轴承套」 箱体 蜗轮轴压盖轴承盖
机械零件的认知 一般零件 如箱体、箱 盖、轴等零件，它们的形 状、结构、大小都必须按 部件的功能和结构要求设 计。 按照结构特点和功能， 机器上的一般零件可大致 分成轴套、盘盖、叉架和 箱体等类型。 一般零件都需画出零件 图以供制造

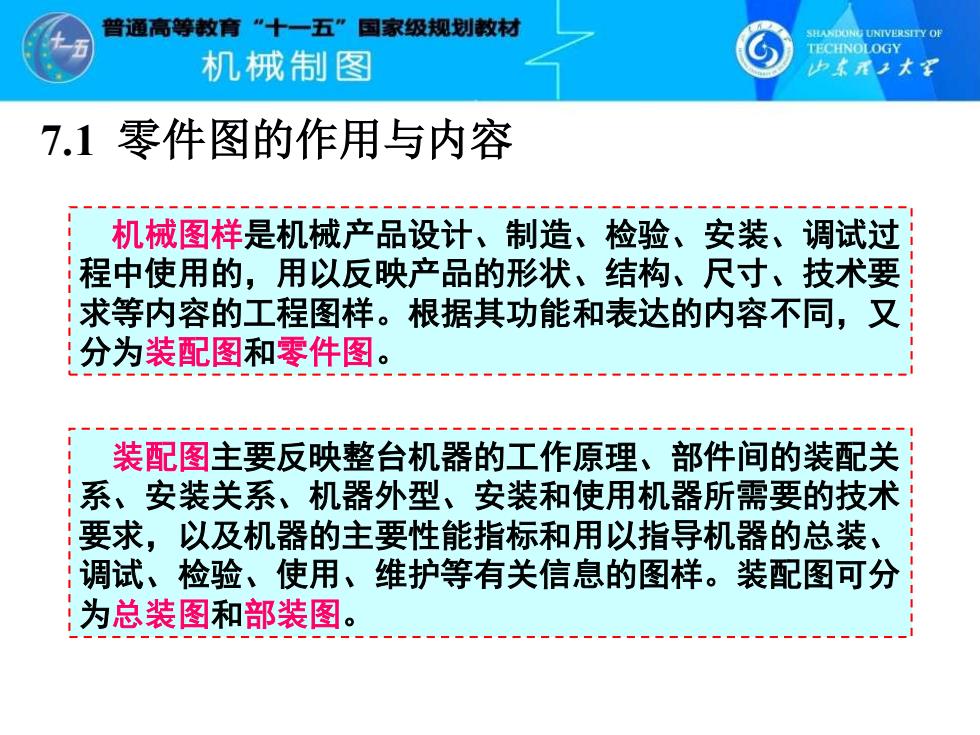

曾通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 机械制图 少素尾子木军 7.1零件图的作用与内容 机械图样是机械产品设计、制造、检验、安装、调试过 程中使用的，用以反映产品的形状、结构、尺寸、技术要 求等内容的工程图样。根据其功能和表达的内容不同，又 分为装配图和零件图。 装配图主要反映整台机器的工作原理、部件间的装配关 系、安装关系、机器外型、安装和使用机器所需要的技术 要求，以及机器的主要性能指标和用以指导机器的总装、 调试、检验、使用、维护等有关信息的图样。装配图可分 为总装图和部装图
机械图样是机械产品设计、制造、检验、安装、调试过 程中使用的，用以反映产品的形状、结构、尺寸、技术要 求等内容的工程图样。根据其功能和表达的内容不同，又 分为装配图和零件图。 装配图主要反映整台机器的工作原理、部件间的装配关 系、安装关系、机器外型、安装和使用机器所需要的技术 要求，以及机器的主要性能指标和用以指导机器的总装、 调试、检验、使用、维护等有关信息的图样。装配图可分 为总装图和部装图。 7.1 零件图的作用与内容
