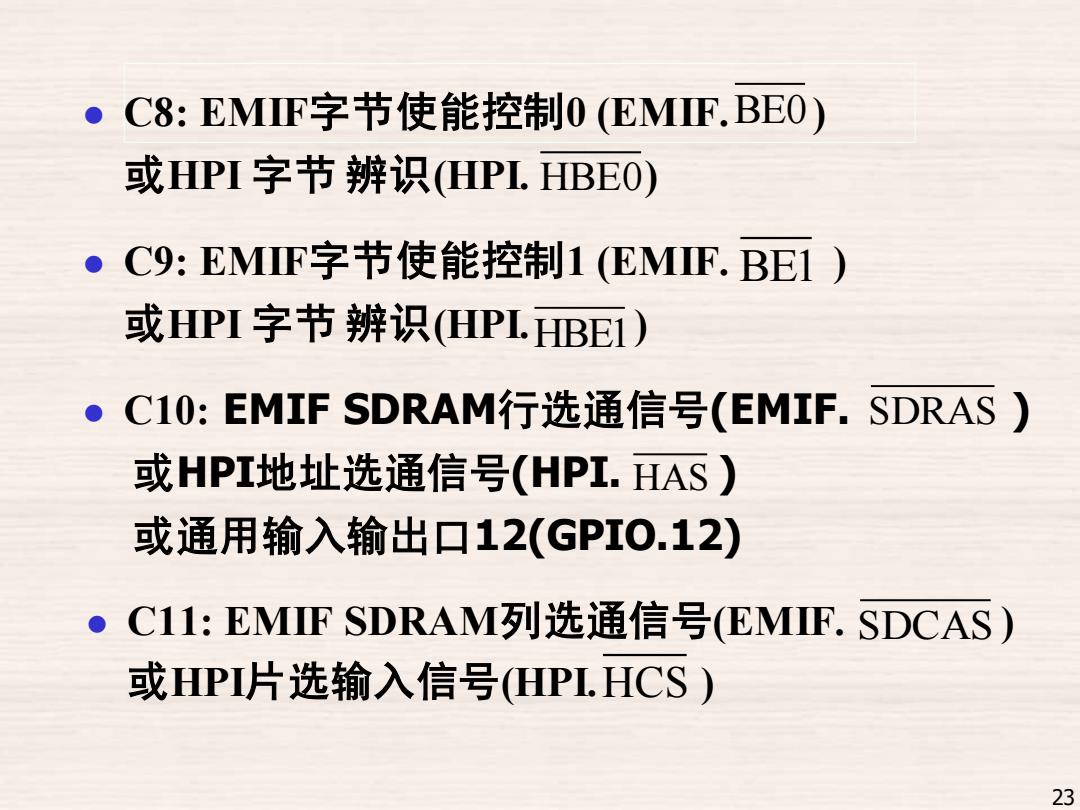

●C8:EMF字节使能控制0(EMF.BE0) 或HPI字节辨识(HPI.HBEO) ●C9:EMF字节使能控制1(EMF.BE1) 或HPI字节辨识(HPL.HBEI) ●CIO:EMIF SDRAM行选通信号(EMIF.SDRAS) 或HPI地址选通信号(HPI.HAS) 或通用输入输出口12(GPI0.12) C11:EMIF SDRAM列选通信号(EMF.SDCAS) 或HPI片选输入信号(HPL.HCS) 23
⚫ C10: EMIF SDRAM行选通信号(EMIF. ) 或HPI地址选通信号(HPI. ) 或通用输入输出口12(GPIO.12) ⚫ C8: EMIF字节使能控制0 (EMIF. ) 或HPI 字节 辨识(HPI. ) ⚫ C9: EMIF字节使能控制1 (EMIF. ) 或HPI 字节 辨识(HPI. ) BE0 HBE0 BE1 HBE1 SDRAS HAS 23 ⚫ C11: EMIF SDRAM列选通信号(EMIF. ) 或HPI片选输入信号(HPI. ) HCS SDCAS

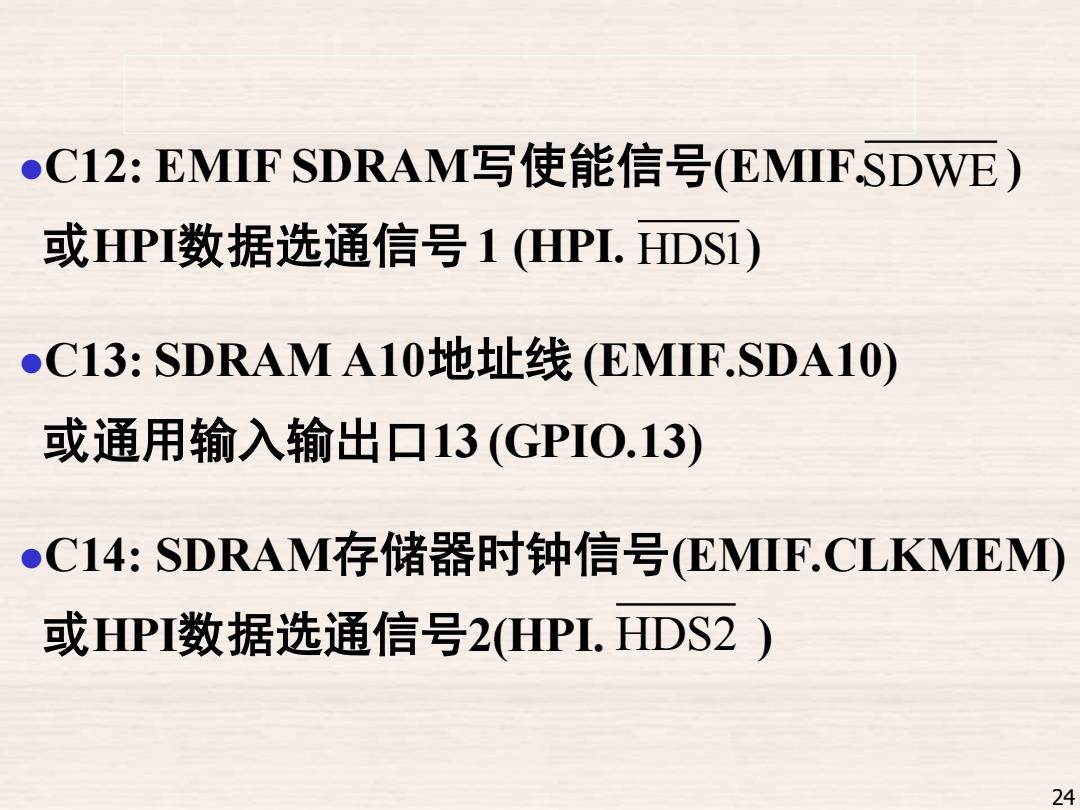

●C12:EMIF SDRAM写使能信号(EMIF.SDWE 或HPI数据选通信号1HPIL,HDS1) oC13:SDRAMA10地址线(EMF.SDA10) 或通用输入输出口13(GPI0.13) ●C14:SDRAM存储器时钟信号(EMF.CLKMEM) 或HPI数据选通信号2HPI.HDS2) 24
⚫C12: EMIF SDRAM写使能信号(EMIF. ) 或HPI数据选通信号1 (HPI. ) ⚫C13: SDRAM A10地址线 (EMIF.SDA10) 或通用输入输出口13 (GPIO.13) ⚫C14: SDRAM存储器时钟信号(EMIF.CLKMEM) 或HPI数据选通信号2(HPI. ) HDS2 SDWE HDS1 24

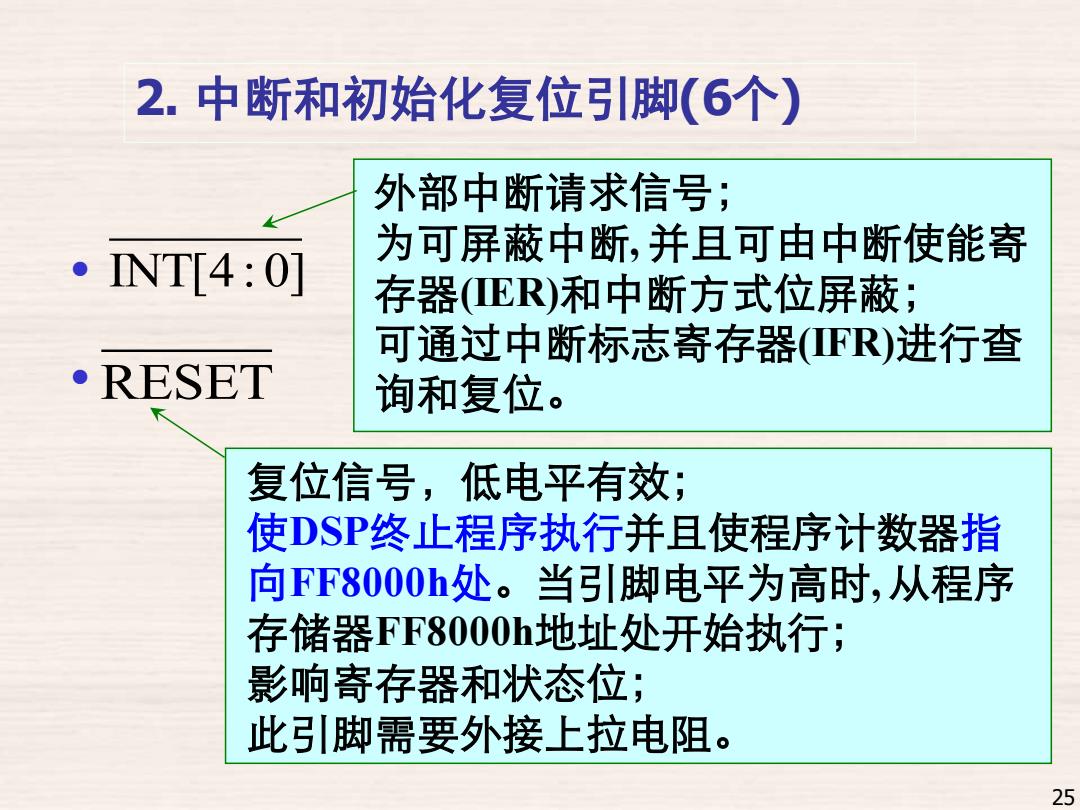

2.中断和初始化复位引脚(6个) 外部中断请求信号； 为可屏蔽中断，并且可由中断使能寄 NT[4:0] 存器(ER)和中断方式位屏蔽； 可通过中断标志寄存器(FR)进行查 ●RESET 询和复位。 复位信号，低电平有效； 使DSP终止程序执行并且使程序计数器指 向FF8000h处。当引脚电平为高时，从程序 存储器FF8000h地址处开始执行； 影响寄存器和状态位； 此引脚需要外接上拉电阻。 25
2. 中断和初始化复位引脚(6个) ⚫ ⚫ INT[4 : 0] 外部中断请求信号； 为可屏蔽中断, 并且可由中断使能寄 存器(IER)和中断方式位屏蔽； 可通过中断标志寄存器(IFR)进行查 RESET 询和复位。 复位信号，低电平有效； 使DSP终止程序执行并且使程序计数器指 向FF8000h处。当引脚电平为高时, 从程序 存储器FF8000h地址处开始执行； 影响寄存器和状态位； 此引脚需要外接上拉电阻。 25

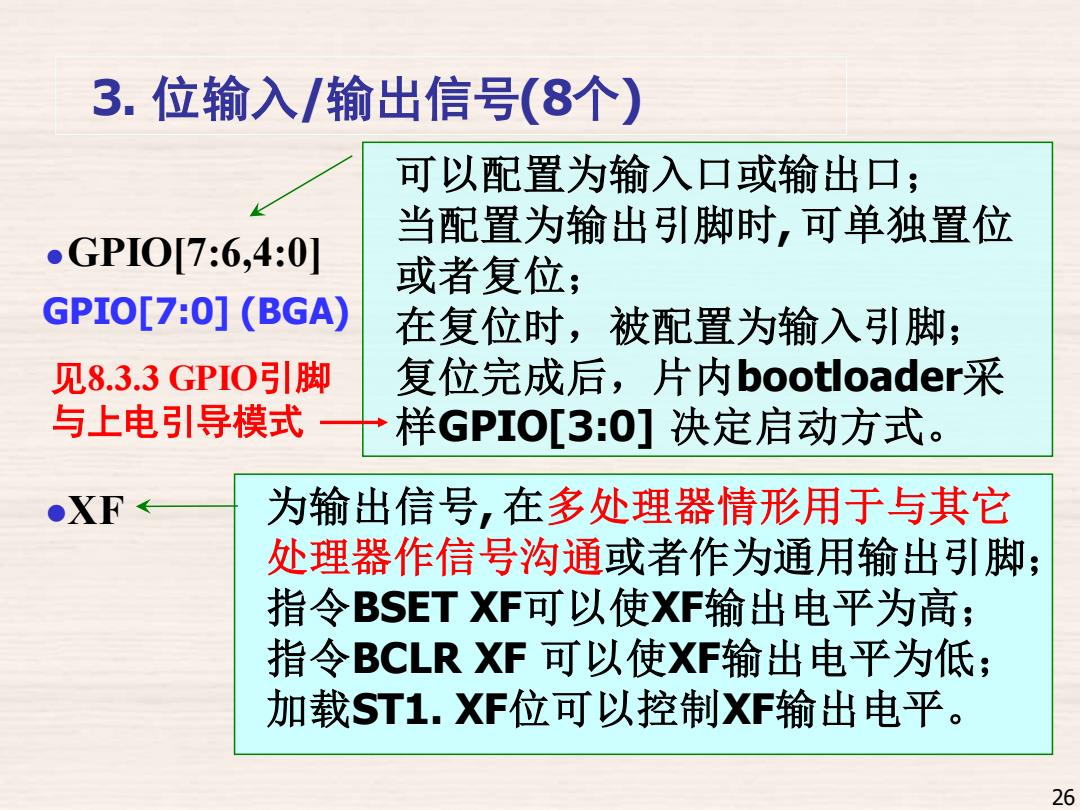

3.位输入/输出信号(8个) 可以配置为输入口或输出口； 当配置为输出引脚时，可单独置位 eGPI07:6,4:01 或者复位； GPIO[7:0](BGA) 在复位时，被配置为输入引脚； 见8.3.3GP1O引脚 复位完成后，片内bootloader采 与上电引导模式 样GPIO[3:0]决定启动方式。 XF 为输出信号，在多处理器情形用于与其它 处理器作信号沟通或者作为通用输出引脚； 指令BSET XF可以使XF输出电平为高； 指令BCLR XF可以使XF输出电平为低； 加载ST1.XF位可以控制XF输出电平。 26
3. 位输入/输出信号(8个) ⚫GPIO[7:6,4:0] ⚫XF 可以配置为输入口或输出口； 当配置为输出引脚时, 可单独置位 或者复位； 在复位时，被配置为输入引脚； 复位完成后，片内bootloader采 样GPIO[3:0] 决定启动方式。 为输出信号, 在多处理器情形用于与其它 处理器作信号沟通或者作为通用输出引脚； 指令BSET XF可以使XF输出电平为高； 指令BCLR XF 可以使XF输出电平为低； 加载ST1. XF位可以控制XF输出电平。 GPIO[7:0] (BGA) 26 见8.3.3 GPIO引脚 与上电引导模式

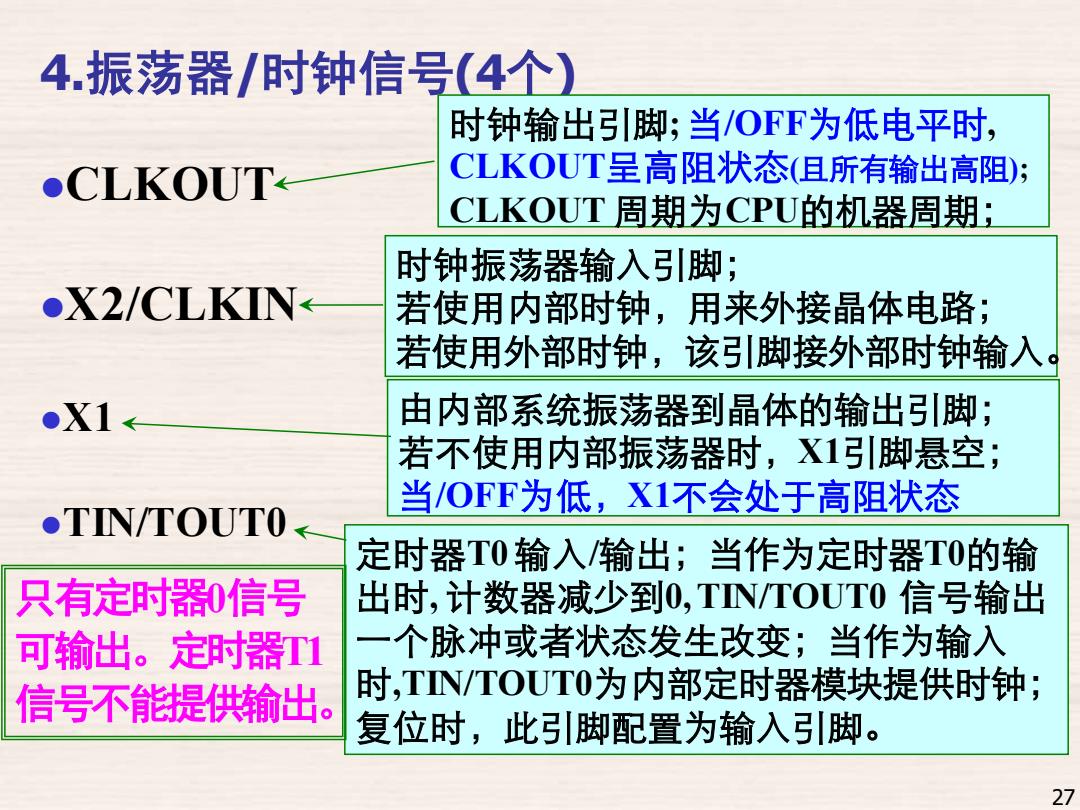

4.振荡器/时钟信号(4个) 时钟输出引脚；当/OFF为低电平时， PCLKOUT CLKOUT呈高阻状态（且所有输出高阻）； CLKOUT周期为CPU的机器周期； 时钟振荡器输入引脚； X2/CLKIN← 若使用内部时钟，用来外接晶体电路； 若使用外部时钟，该引脚接外部时钟输入。 ●X1← 由内部系统振荡器到晶体的输出引脚； 若不使用内部振荡器时，X1引脚悬空； 当/OFF为低，X1不会处于高阻状态 TINTOUTO 定时器T0输入/输出；当作为定时器T0的输 只有定时器0信号 出时，计数器减少到0，TIN/TOUT0信号输出 可输出。定时器T1 一个脉冲或者状态发生改变；当作为输入 信号不能提供输出。 时，TN/TOUT0为内部定时器模块提供时钟； 复位时，此引脚配置为输入引脚。 27
4.振荡器/时钟信号(4个) ⚫CLKOUT ⚫X2/CLKIN ⚫X1 ⚫TIN/TOUT0 时钟输出引脚; 当/OFF为低电平时, CLKOUT呈高阻状态(且所有输出高阻); CLKOUT 周期为CPU的机器周期； 时钟振荡器输入引脚； 若使用内部时钟，用来外接晶体电路； 若使用外部时钟，该引脚接外部时钟输入。 由内部系统振荡器到晶体的输出引脚； 若不使用内部振荡器时，X1引脚悬空； 当/OFF为低，X1不会处于高阻状态 定时器T0 输入/输出；当作为定时器T0的输 出时, 计数器减少到0, TIN/TOUT0 信号输出 一个脉冲或者状态发生改变；当作为输入 时,TIN/TOUT0为内部定时器模块提供时钟； 复位时，此引脚配置为输入引脚。 只有定时器0 信号 可输出。定时器T1 信号不能提供输出。 27
