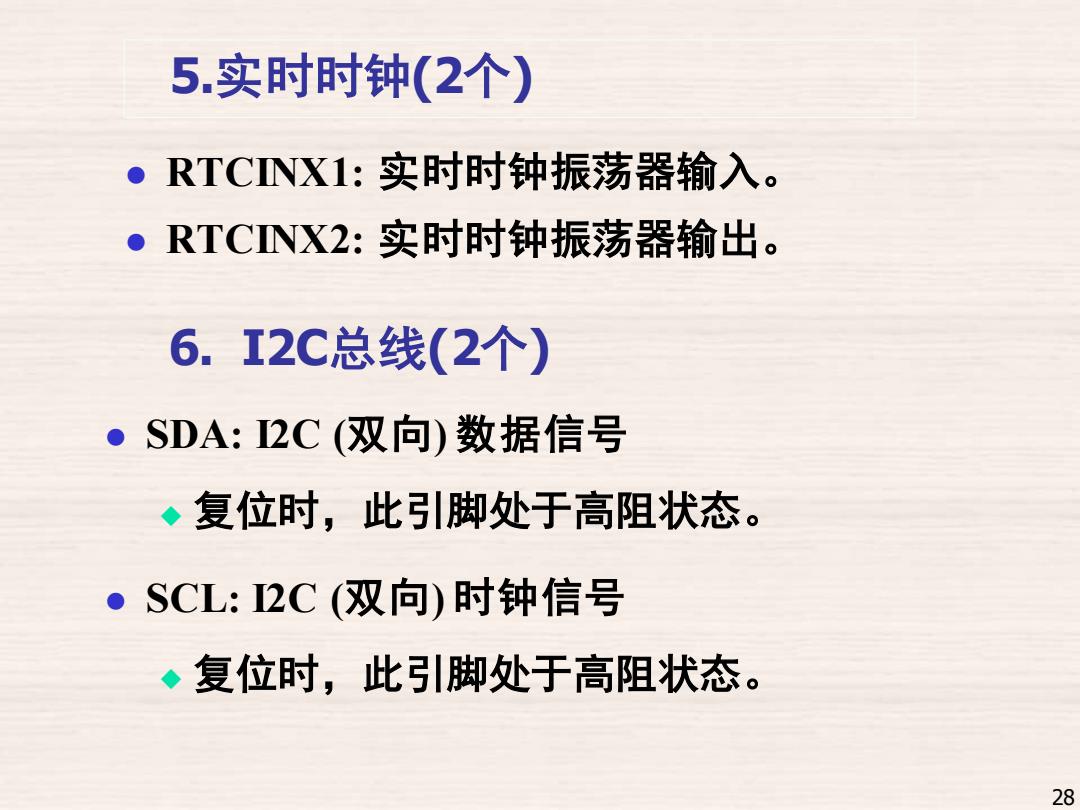

5.实时时钟(2个) ●RTCINX1:实时时钟振荡器输入。 ●RTCINX2:实时时钟振荡器输出。 6.I2C总线(2个) 。SDA:2C(双向)数据信号 ◆复位时，此引脚处于高阻状态。 。SCL:2C(双向)时钟信号 ◆复位时，此引脚处于高阻状态。 28
5.实时时钟(2个) ⚫ RTCINX1: 实时时钟振荡器输入。 ⚫ RTCINX2: 实时时钟振荡器输出。 6. I2C总线(2个) ⚫ SDA: I2C (双向) 数据信号 ◆ 复位时，此引脚处于高阻状态。 ⚫ SCL: I2C (双向) 时钟信号 ◆ 复位时，此引脚处于高阻状态。 28

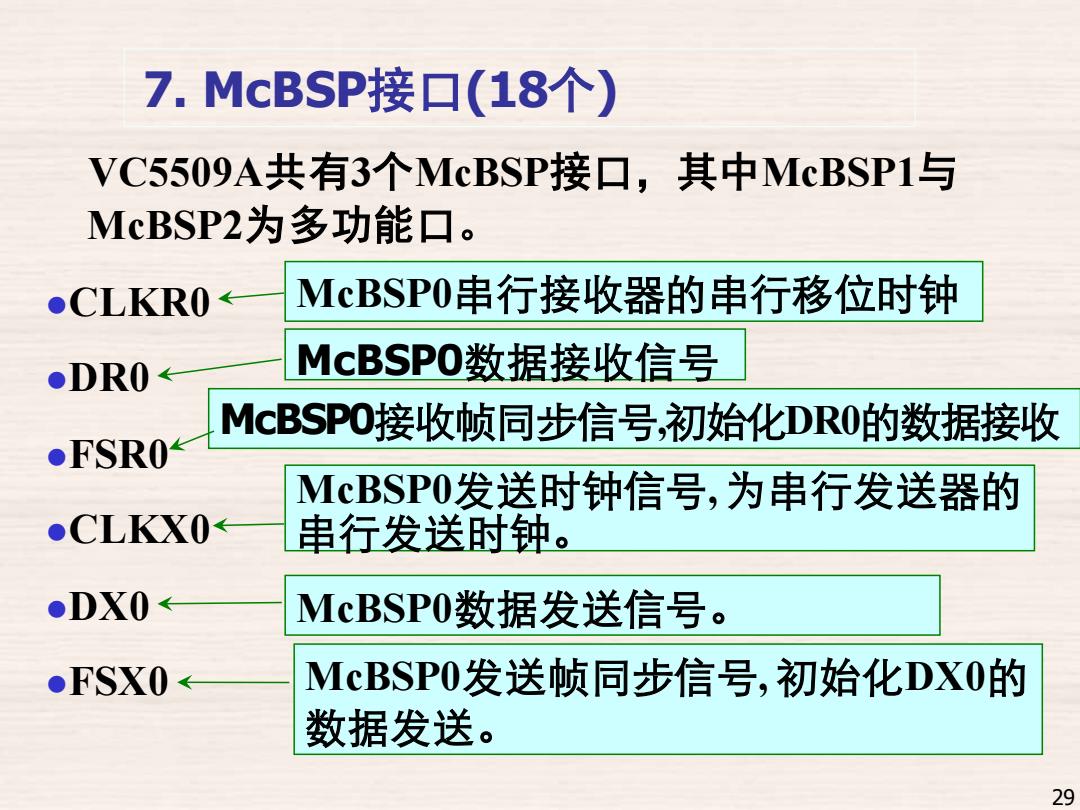

7.McBSP接▣(18个) VC5509A共有3个McBSP接口，其中McBSP1与 McBSP2为多功能口。 CLKRO McBSPO串行接收器的串行移位时钟 DRO McBSPO数据接收信号 McBSPO:接收帧同步信号，初始化DR0的数据接收 McBSP0发送时钟信号，为串行发送器的 CLKX0- 串行发送时钟。 ●DX0 McBSP0数据发送信号。 ●FSX0 McBSPO.发送帧同步信号，初始化DX0的 数据发送 。 29
VC5509A共有3个McBSP接口，其中McBSP1与 McBSP2为多功能口。 ⚫CLKR0 ⚫DR0 ⚫FSR0 ⚫CLKX0 ⚫DX0 ⚫FSX0 7. McBSP接口(18个) McBSP0串行接收器的串行移位时钟 McBSP0数据接收信号 McBSP0接收帧同步信号,初始化DR0的数据接收 McBSP0发送时钟信号, 为串行发送器的 串行发送时钟。 McBSP0数据发送信号。 McBSP0发送帧同步信号, 初始化DX0的 数据发送。 29

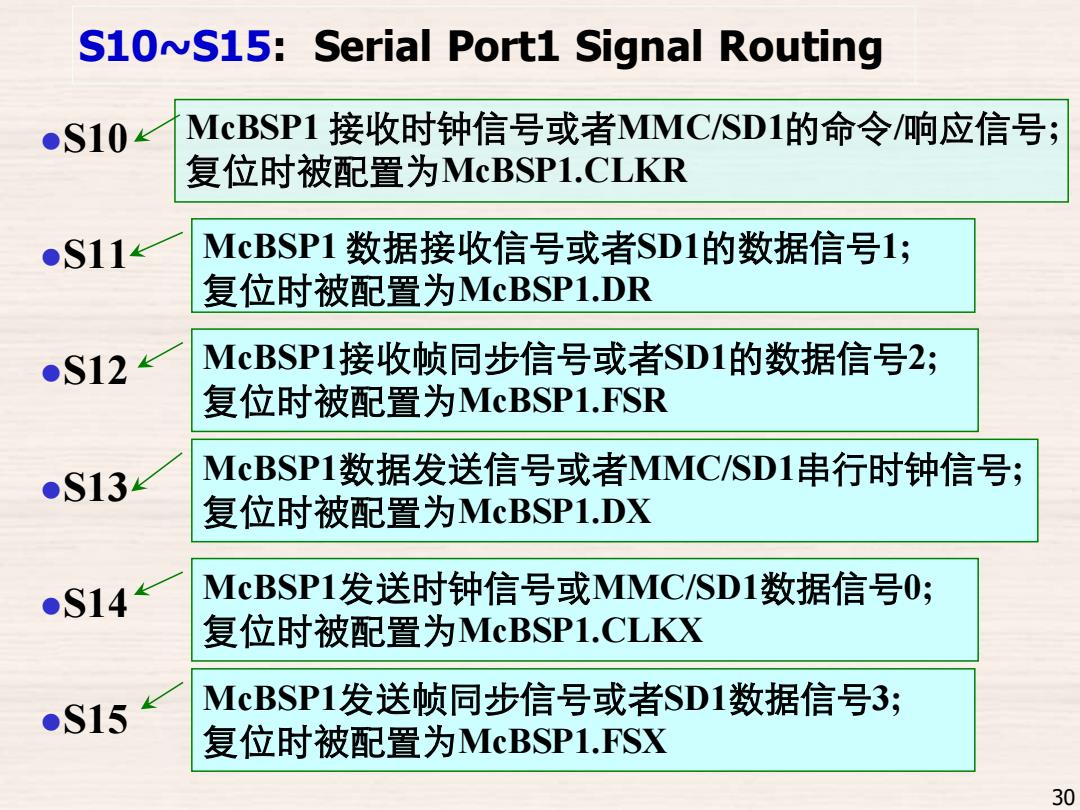

S10~S15:Serial Port1 Signal Routing ●S10k McBSP1接收时钟信号或者MMC/SD1的命令响应信号； 复位时被配置为McBSP1.CLKR ●S11k McBSP1数据接收信号或者SD1的数据信号1； 复位时被配置为McBSP1.DR ●S12 McBSP1接收帧同步信号或者SD1的数据信号2； 复位时被配置为McBSP1.FSR ●S13 McBSP1数据发送信号或者MMC/SD1串行时钟信号； 复位时被配置为MeBSP1.DX ●S14 McBSP1发送时钟信号或MMC/SD1数据信号O; 复位时被配置为McBSP1.CLKX ●S15 McBSP1发送帧同步信号或者SD1数据信号3； 复位时被配置为McBSP1.FSX 30
⚫S10 ⚫S11 ⚫S12 ⚫S13 ⚫S14 ⚫S15 McBSP1 接收时钟信号或者MMC/SD1的命令/响应信号; 复位时被配置为McBSP1.CLKR McBSP1 数据接收信号或者SD1的数据信号1; 复位时被配置为McBSP1.DR McBSP1接收帧同步信号或者SD1的数据信号2; 复位时被配置为McBSP1.FSR McBSP1数据发送信号或者MMC/SD1串行时钟信号; 复位时被配置为McBSP1.DX McBSP1发送时钟信号或MMC/SD1数据信号0; 复位时被配置为McBSP1.CLKX McBSP1发送帧同步信号或者SD1数据信号3; 复位时被配置为McBSP1.FSX 30 S10~S15: Serial Port1 Signal Routing

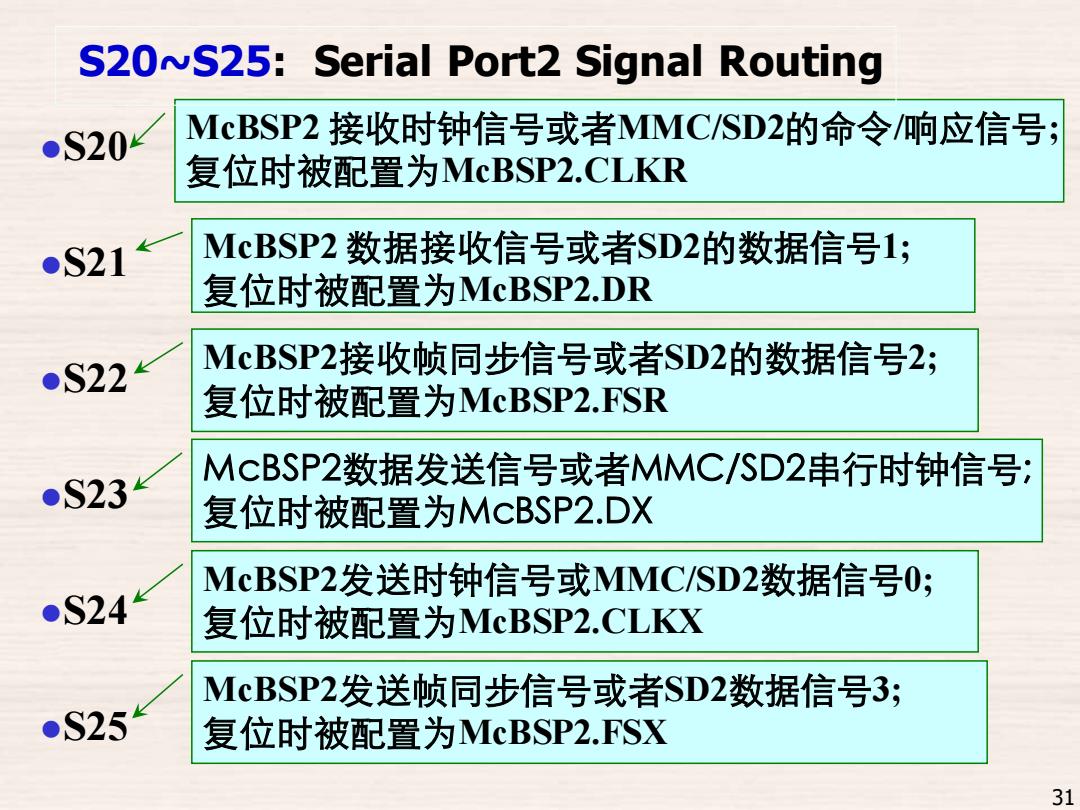

S20~S25:Serial Port2 Signal Routing ●S204 McBSP2接收时钟信号或者MMC/SD2的命令/响应信号： 复位时被配置为McBSP2.CLKR ●S21 McBSP2数据接收信号或者SD2的数据信号1； 复位时被配置为McBSP2.DR ●S22 McBSP2接收帧同步信号或者SD2的数据信号2； 复位时被配置为McBSP2.FSR McBSP2数据发送信号或者MMC/SD2串行时钟信号； ●S23 复位时被配置为McBSP2.DX McBSP2发送时钟信号或MMC/SD2数据信号0； ●S24 复位时被配置为McBSP2.CLKX McBSP2发送帧同步信号或者SD2数据信号3； S25 复位时被配置为McBSP2.FSX 31
⚫S20 ⚫S21 ⚫S22 ⚫S23 ⚫S24 ⚫S25 McBSP2 接收时钟信号或者MMC/SD2的命令/响应信号; 复位时被配置为McBSP2.CLKR McBSP2 数据接收信号或者SD2的数据信号1; 复位时被配置为McBSP2.DR McBSP2接收帧同步信号或者SD2的数据信号2; 复位时被配置为McBSP2.FSR McBSP2数据发送信号或者MMC/SD2串行时钟信号; 复位时被配置为McBSP2.DX McBSP2发送时钟信号或MMC/SD2数据信号0; 复位时被配置为McBSP2.CLKX McBSP2发送帧同步信号或者SD2数据信号3; 复位时被配置为McBSP2.FSX 31 S20~S25: Serial Port2 Signal Routing

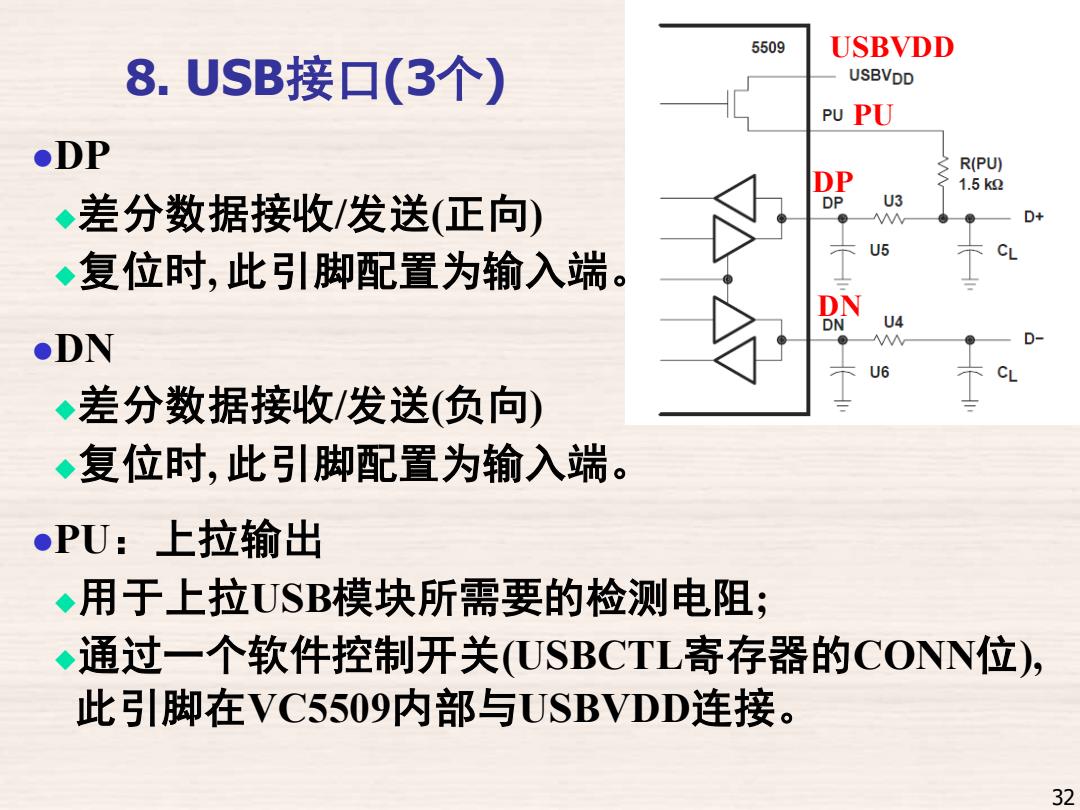

5509 USBVDD 8.USB接▣(3个) UsBVDD PU PU DP R(PU) 1.5kQ ◆差分数据接收/发送（正向） U3 D+ 05 ◆复位时，此引脚配置为输入端。 CL DN U4 .DN U6 CL ◆差分数据接收/发送（负向） ◆复位时，此引脚配置为输入端。 ●PU:上拉输出 ◆用于上拉USB模块所需要的检测电阻； ◆通过一个软件控制开关(USBCTL寄存器的CONN位)， 此引脚在VC5509内部与USBVDD连接。 32
8. USB接口(3个) ⚫DP ◆差分数据接收/发送(正向) ◆复位时, 此引脚配置为输入端。 ⚫DN ◆差分数据接收/发送(负向) ◆复位时, 此引脚配置为输入端。 ⚫PU：上拉输出 ◆用于上拉USB模块所需要的检测电阻; ◆通过一个软件控制开关(USBCTL寄存器的CONN位), 此引脚在VC5509内部与USBVDD连接。 DP DN PU USBVDD 32
