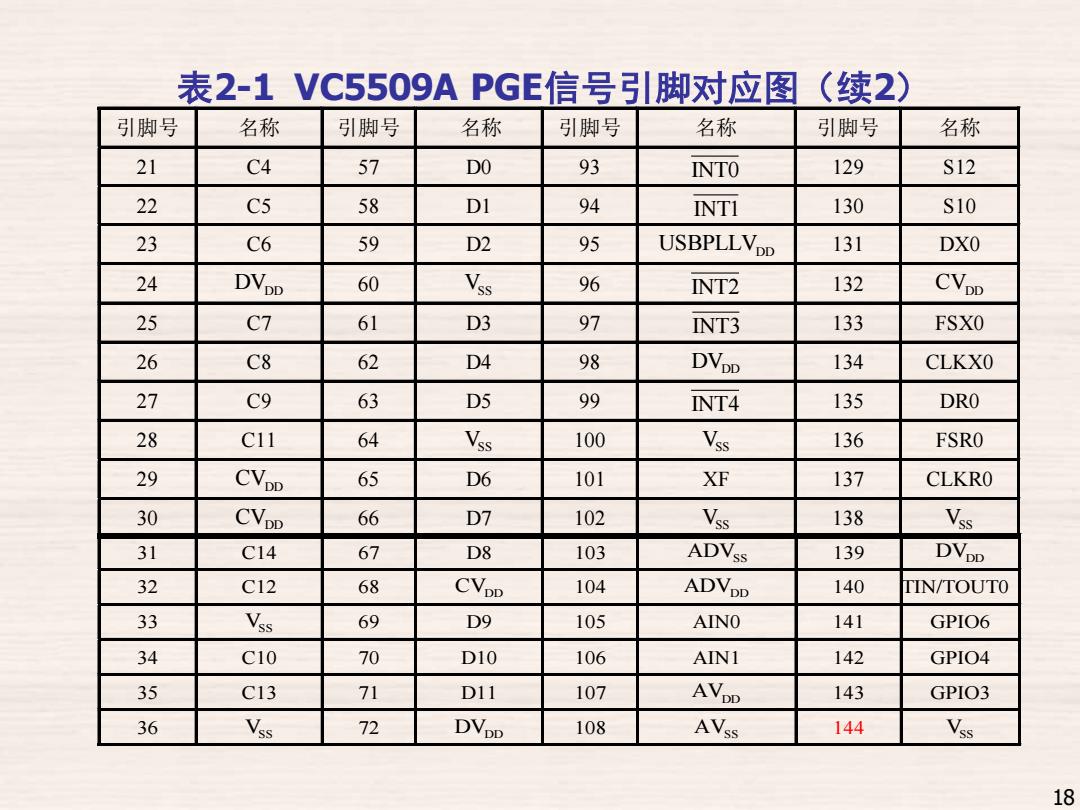

表2-1VC5509APGE信号引脚对应图（续2） 引脚号 名称 引脚号 名称 引脚号 名称 引脚号 名称 21 C4 57 DO 93 INTO 129 S12 22 C5 58 DI 94 INTI 130 S10 23 C6 59 D2 95 USBPLLVDD 131 DXO 24 DVpp 60 Vss 96 INT2 132 CVpD 25 C7 61 D3 97 INT3 133 FSXO 26 C8 62 D4 98 DVpp 134 CLKXO 27 C9 63 D5 99 INT4 135 DRO 28 C11 64 Vss 100 Vss 136 FSRO 29 CVpD 65 D6 101 XF 137 CLKRO 30 CVpD 66 D7 102 Vss 138 Vss 31 C14 67 D8 103 ADVss 139 DVpp 32 C12 68 CVDD 104 ADVDD 140 TIN/TOUTO 33 Vss 69 D9 105 AINO 141 GPIO6 34 C10 70 D10 106 AINI 142 GPIO4 35 C13 71 D11 107 AVpD 143 GPIO3 36 Vis 72 DVpp 108 AVss 144 Vss 18
引脚号 名称 引脚号 名称 引脚号 名称 引脚号 名称 21 C4 57 D0 93 INT0 129 S12 22 C5 58 D1 94 INT1 130 S10 23 C6 59 D2 95 USBPLLVDD 131 DX0 24 DVDD 60 VSS 96 INT2 132 CVDD 25 C7 61 D3 97 INT3 133 FSX0 26 C8 62 D4 98 DVDD 134 CLKX0 27 C9 63 D5 99 INT4 135 DR0 28 C11 64 VSS 100 VSS 136 FSR0 29 CVDD 65 D6 101 XF 137 CLKR0 30 CVDD 66 D7 102 VSS 138 VSS 表2-1 VC5509A PGE信号引脚对应图（续2） 31 C14 67 D8 103 ADVSS 139 DVDD 32 C12 68 CVDD 104 ADVDD 140 TIN/TOUT0 33 VSS 69 D9 105 AIN0 141 GPIO6 34 C10 70 D10 106 AIN1 142 GPIO4 35 C13 71 D11 107 AVDD 143 GPIO3 36 VSS 72 DVDD 108 AVSS 144 VSS 18

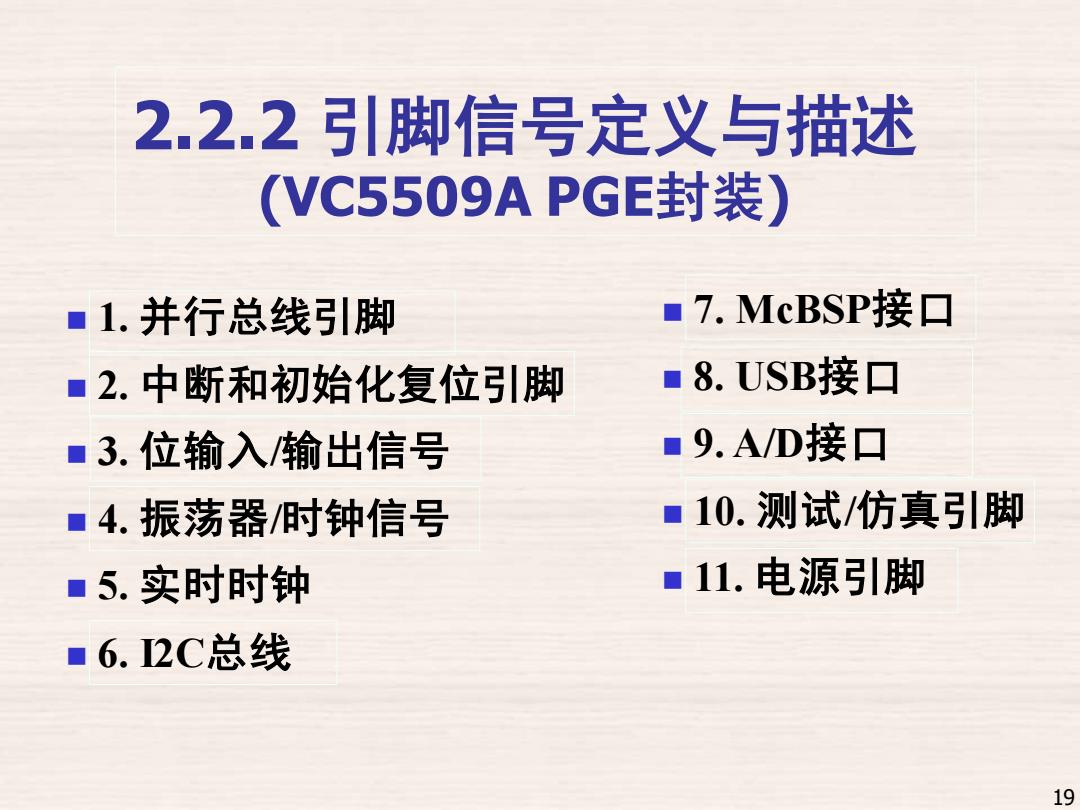

2.2.2引脚信号定义与描述 (VC5509APGE封装) ■1.并行总线引脚 ■7.McBSP接▣ ■2.中断和初始化复位引脚 ■8.USB接口 ■3.位输入/输出信号 ■9.AD接口 ■4.振荡器时钟信号 ■10.测试/仿真引脚 ■5.实时时钟 ■11.电源引脚 ■6.2C总线 19
2.2.2 引脚信号定义与描述 (VC5509A PGE封装) ◼ 1. 并行总线引脚 ◼ 2. 中断和初始化复位引脚 ◼ 3. 位输入/输出信号 ◼ 4. 振荡器/时钟信号 ◼ 5. 实时时钟 ◼ 6. I2C总线 ◼ 7. McBSP接口 ◼ 8. USB接口 ◼ 9. A/D接口 ◼ 10. 测试/仿真引脚 ◼ 11. 电源引脚 19

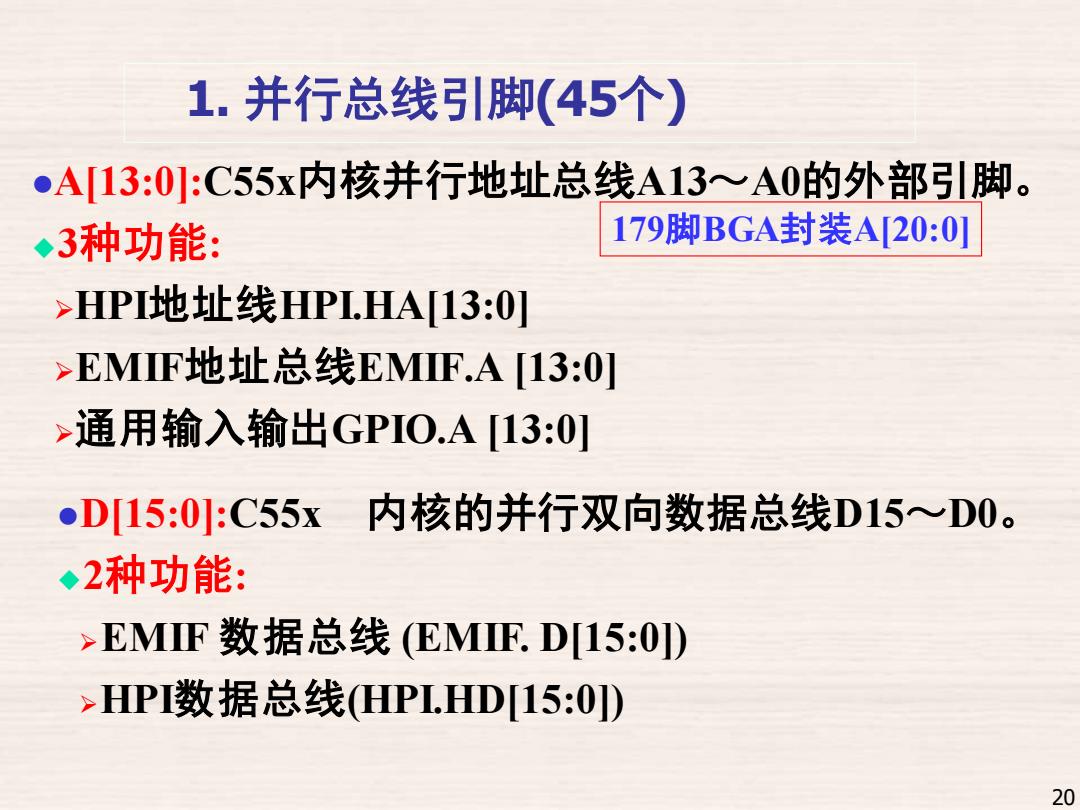

1.并行总线引脚(45个) ●A13:0:C55x内核并行地址总线A13~A0的外部引脚。 ◆3种功能： 179脚BGA封装A[20:0] HPI地址线HPI.HA13:0] EMF地址总线EMIF.A[13:0] >通用输入输出GPIO.A[13:0] D15:0:C55x内核的并行双向数据总线D15≈D0。 ◆2种功能： ,EMF数据总线(EMF.D15:0) ,HPI数据总线(HPL.HD[15:0]) 20
1. 并行总线引脚(45个) ⚫A[13:0]:C55x内核并行地址总线A13～A0的外部引脚。 ◆3种功能: ➢HPI地址线HPI.HA[13:0] ➢EMIF地址总线EMIF.A [13:0] ➢通用输入输出GPIO.A [13:0] ⚫D[15:0]:C55x 内核的并行双向数据总线D15～D0。 ◆2种功能: ➢EMIF 数据总线 (EMIF. D[15:0]) ➢HPI数据总线(HPI.HD[15:0]) 179脚BGA封装A[20:0] 20
C0~≈C14:Control Bus C0:EMF异步存储器读选通(EMF.ARE ) 或通用输入输出口8(GPIO.8) 。C1:EMF异步输出使能(EMIF.AOE) 或HPI中断输出(HPL.NT) 。C2:EMF异步存储器写选通(EMF.AWE) 或HPI读/写(HPL.HR) 。C3:EMF数据输入准备就绪(EMF.ARDY) 或HP输出准备就绪HPLHRDY) 21
⚫ C0：EMIF异步存储器读选通(EMIF. ) 或通用输入输出口8 (GPIO.8) ⚫ C1：EMIF异步输出使能（EMIF. ） 或HPI中断输出（HPI. ） ⚫ C2：EMIF异步存储器写选通 (EMIF. ) 或HPI读/写(HPI. ) ⚫ C3：EMIF数据输入准备就绪(EMIF.ARDY） 或HPI输出准备就绪(HPI.HRDY) ARE AOE HINT AWE HR C0～C14: Control Bus 21

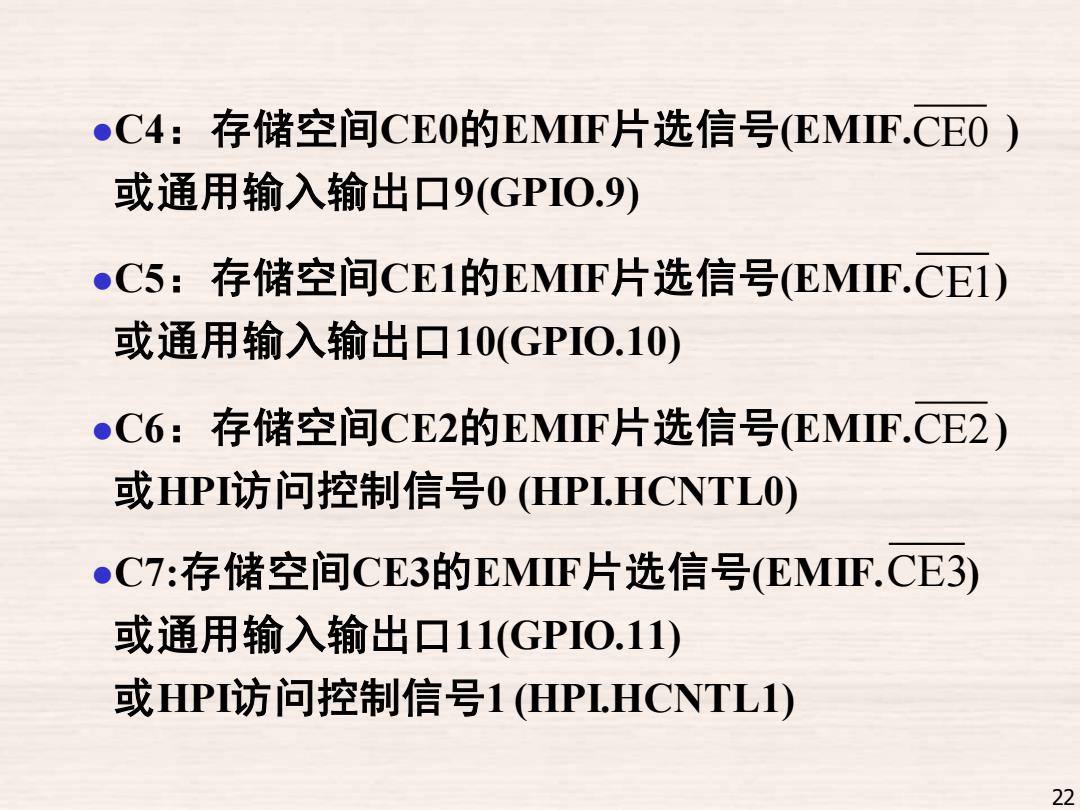

●C4:存储空间CE0的EMIF片选信号(EMF.CE0) 或通用输入输出口9(GPIO.9) ●C5:存储空间CE1的EMF片选信号(EMF.CE1) 或通用输入输出口10(GPI0.10) ●C6:存储空间CE2的EMIF片选信号(EMF.CE2) 或HPI访问控制信号O(HPL.HCNTL0) ●C7:存储空间CE3的EMF片选信号(EMF.CE3) 或通用输入输出口11(GPI0.11) 或HPI访问控制信号1(HPIHCNTL1) 22
⚫C4：存储空间CE0的EMIF片选信号(EMIF. ) 或通用输入输出口9(GPIO.9) ⚫C5：存储空间CE1的EMIF片选信号(EMIF. ) 或通用输入输出口10(GPIO.10) ⚫C6：存储空间CE2的EMIF片选信号(EMIF. ) 或HPI访问控制信号0 (HPI.HCNTL0) ⚫C7:存储空间CE3的EMIF片选信号(EMIF. ) 或通用输入输出口11(GPIO.11) 或HPI访问控制信号1 (HPI.HCNTL1) CE0 CE1 CE2 CE3 22
