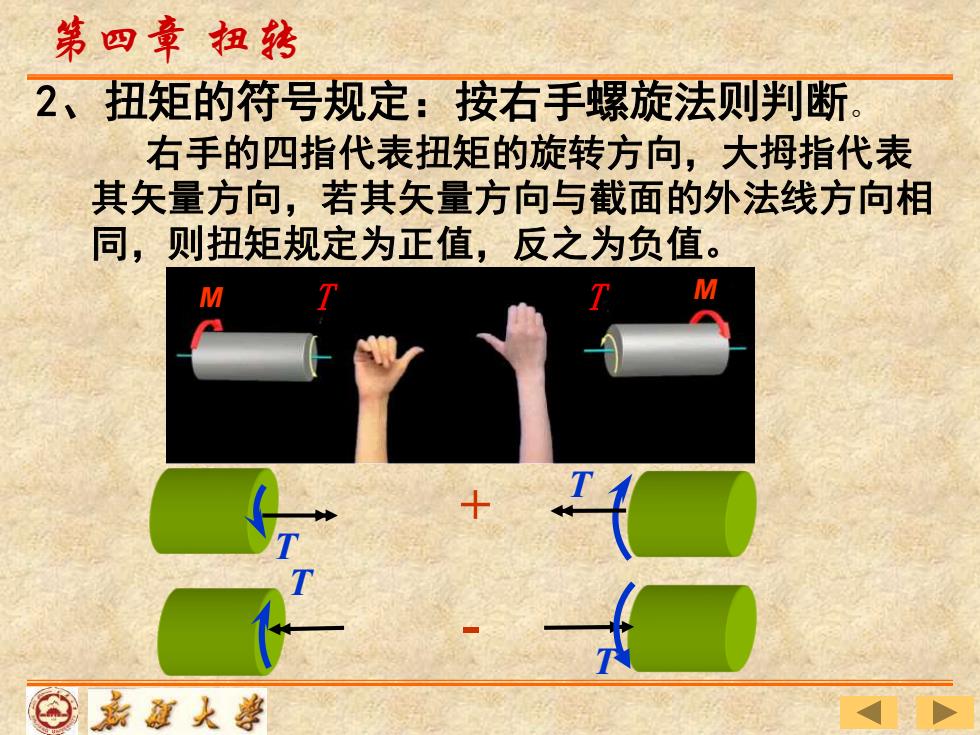

第四章扭转 2、扭矩的符号规定：按右手螺旋法则判断。 右手的四指代表扭矩的旋转方向，大拇指代表 其矢量方向，若其矢量方向与截面的外法线方向相 同，则扭矩规定为正值，反之为负值。 M M ⊙嘉道人善
2、扭矩的符号规定：按右手螺旋法则判断。 右手的四指代表扭矩的旋转方向，大拇指代表 其矢量方向，若其矢量方向与截面的外法线方向相 同，则扭矩规定为正值，反之为负值。 + - T T T T M T T M 第四章 扭转

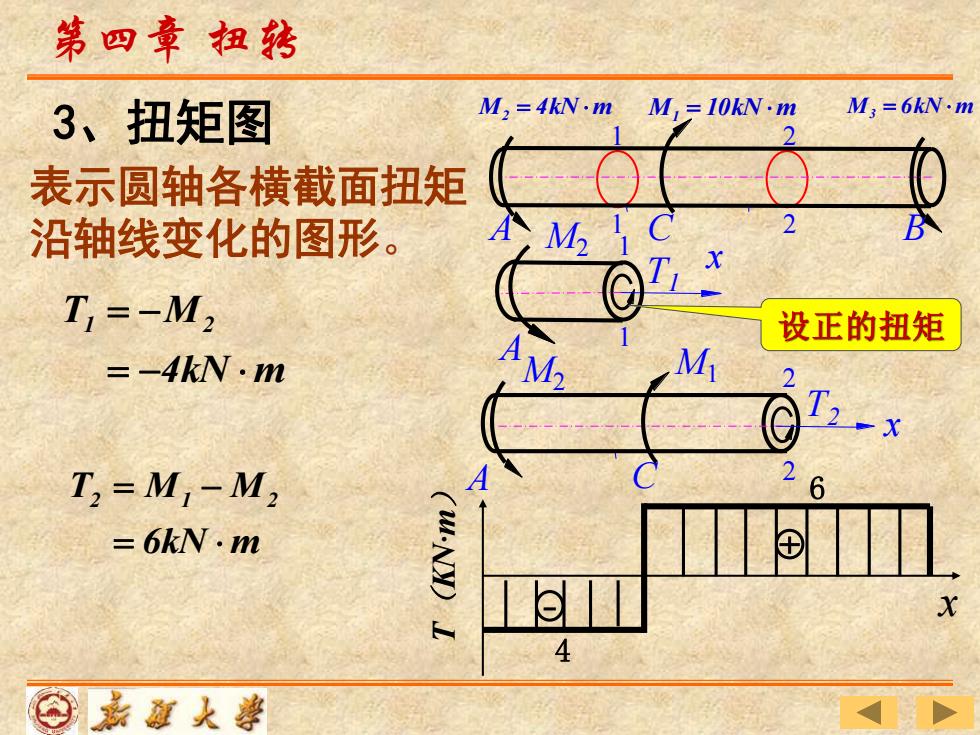

第四章扭转 3、扭矩图 M2=4kW.mM,=10kN·mM,=6kW·m 表示圆轴各横截面扭矩 沿轴线变化的图形。 B T,=-M, 设正的扭矩 =-4kN.m AM M T,=M1-M3 2 6 =6kN.m X ⊙嘉大兽
1 1 A M2 C M1 2 2 6kN m T2 M1 M2 = = − 2 2 T1 x 1 M2 1 A T2 x 3、扭矩图 表示圆轴各横截面扭矩 沿轴线变化的图形。 M2 = 4kN m A C B M1 = 10kN m M3 = 6kN m 4kN m T1 M2 = − = − 4 6 T KN（·m ） x 第四章 扭转 设正的扭矩

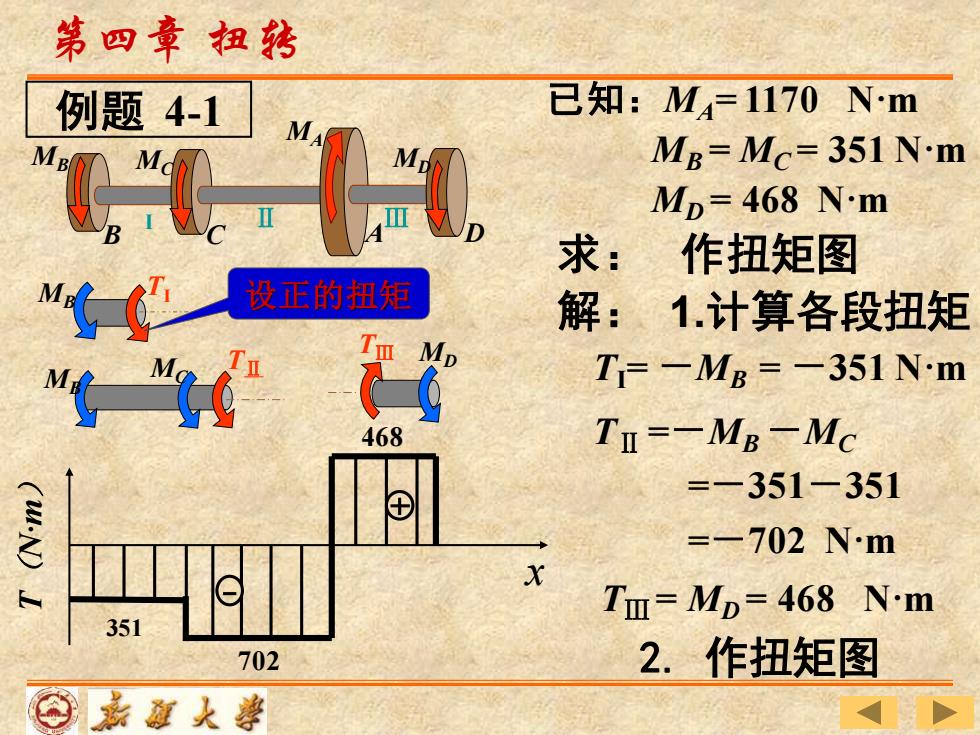

第四章扭转 例题4-1 已知：M4=1170Nm Mg=Mc=351N·m Mp=468 N.m 求：作扭矩图 “经 设正的扭矩 解：1.计算各段扭矩 生 T=-MB=-351 N'm 468 Tn=-MB一Mc =-351-351 (W-N)I =-702Nm T=Mp=468 N.m 351 702 2.作扭矩图 ⊙老道人善
MB TI 已知：MA= 1170 N·m MB = MC = 351 N·m MD = 468 N·m 求： 作扭矩图 解： 1.计算各段扭矩 TI= －MB = －351 N·m TⅡ =－MB －MC =－351－351 =－702 N·m TⅢ = MD = 468 N·m 2. 作扭矩图 351 702 468 MA B C A D MB MC MD I Ⅱ Ⅲ MB MC TⅡ MD TⅢ 设正的扭矩 T N（·m ） x 例题 4-1 第四章 扭转

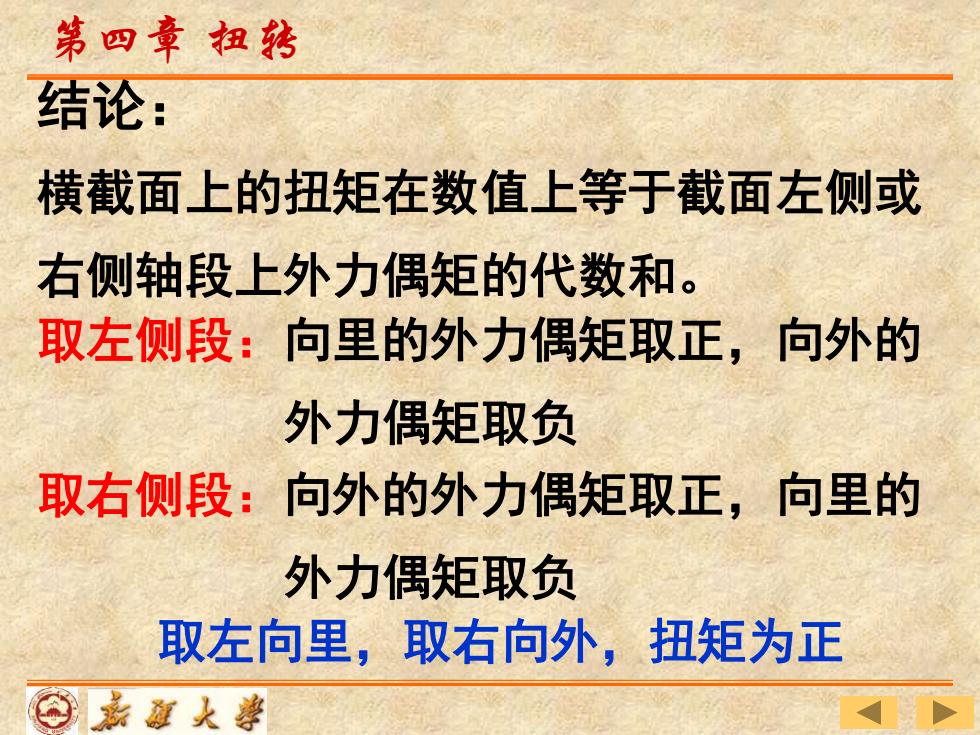

第四章扭转 结论： 横截面上的扭矩在数值上等于截面左侧或 右侧轴段上外力偶矩的代数和。 取左侧段：向里的外力偶矩取正，向外的 外力偶矩取负 取右侧段：向外的外力偶矩取正，向里的 外力偶矩取负 取左向里，取右向外，扭矩为正 ⊙嘉火事
结论： 横截面上的扭矩在数值上等于截面左侧或 右侧轴段上外力偶矩的代数和。 第四章 扭转 取左向里，取右向外，扭矩为正 取左侧段：向里的外力偶矩取正，向外的 外力偶矩取负 取右侧段：向外的外力偶矩取正，向里的 外力偶矩取负

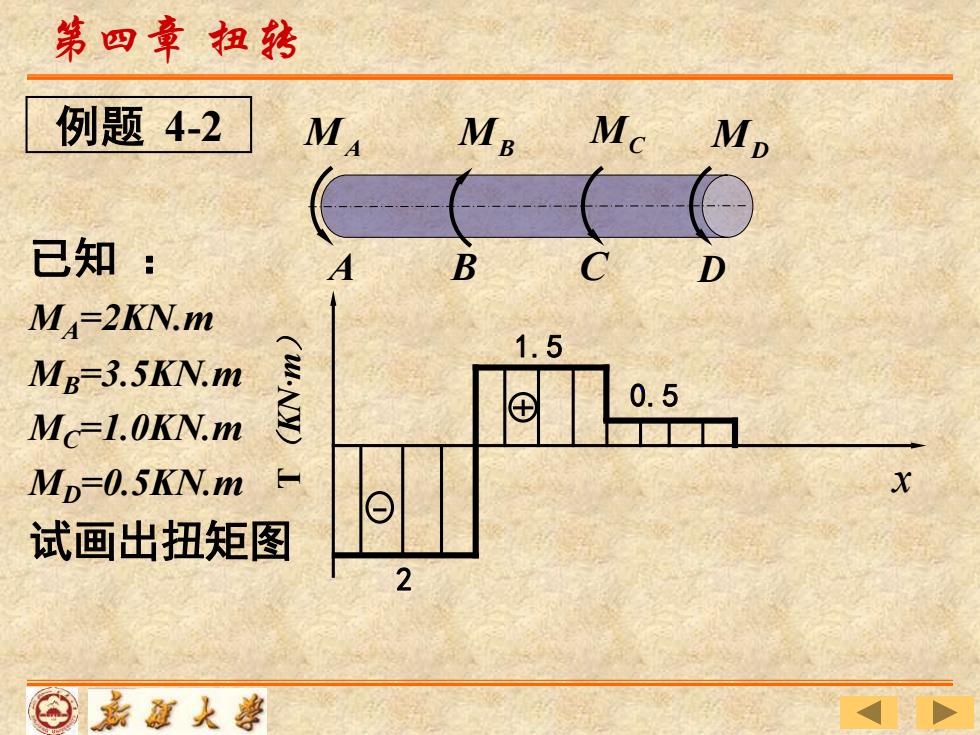

第四章扭转 例题4-2 MA MB Mc Mp 已知： A B D MA=2KN.m 1.5 Mg-3.5KN.m (W-Ny) ⊕ 0.5 MC=1.0KN.m Mp-0.5KN.m x 试画出扭矩图 ⊙嘉道人善
已知 ： MA=2KN.m MB=3.5KN.m MC=1.0KN.m MD=0.5KN.m 试画出扭矩图 T KN（·m ） x 2 1.5 0.5 例题 4 - 2 第四章 扭转MA MB MC MD A B C D
