试设计内容 1、列写PLC控制系统输入输出点分配表 2、画出PLC控制系统的接线图 3、列写系统元件清单并检测元件 将试设计过程中遇到的问题记录并提出
试设计内容 1、列写PLC控制系统输入输出点分配表 2、画出PLC控制系统的接线图 3、列写系统元件清单并检测元件 将试设计过程中遇到的问题记录并提出

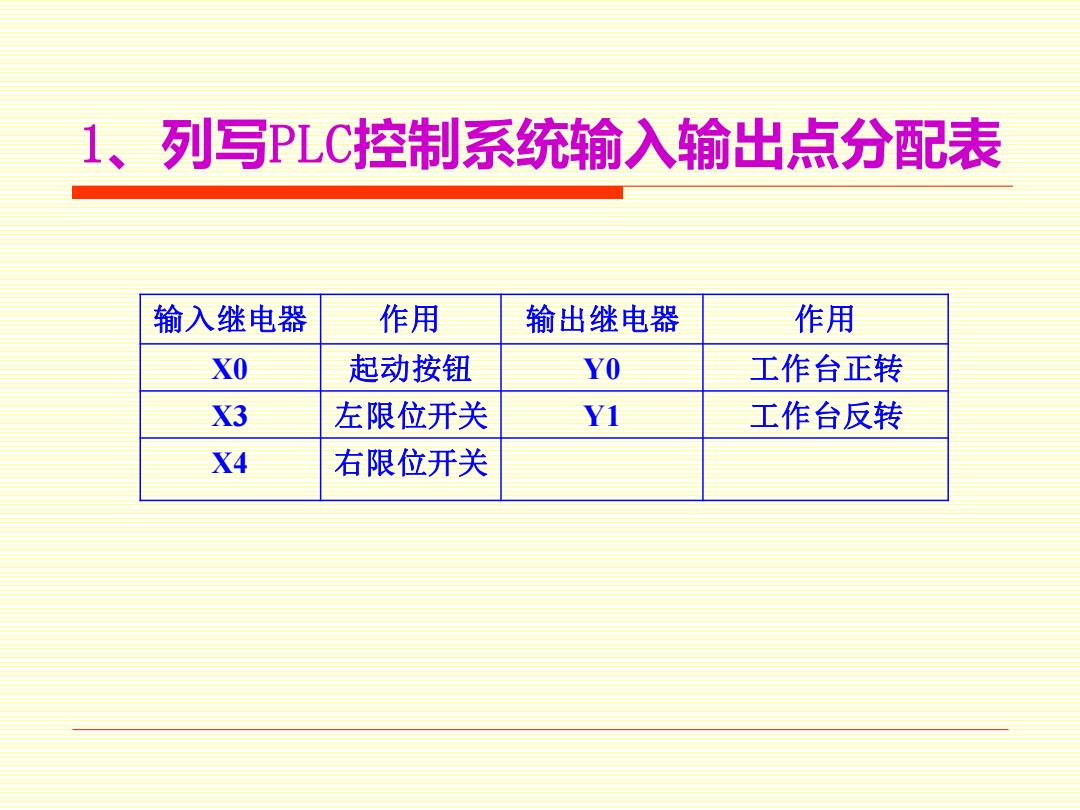

1、列写PLC控制系统输入输出点分配表 输入继电器 作用 输出继电器 作用 XO 起动按钮 Yo 工作台正转 X3 左限位开关 Y1 工作合反转 X4 右限位开关
1、列写PLC控制系统输入输出点分配表 输入继电器 作用 输出继电器 作用 X0 起动按钮 Y0 工作台正转 X3 左限位开关 Y1 工作台反转 X4 右限位开关

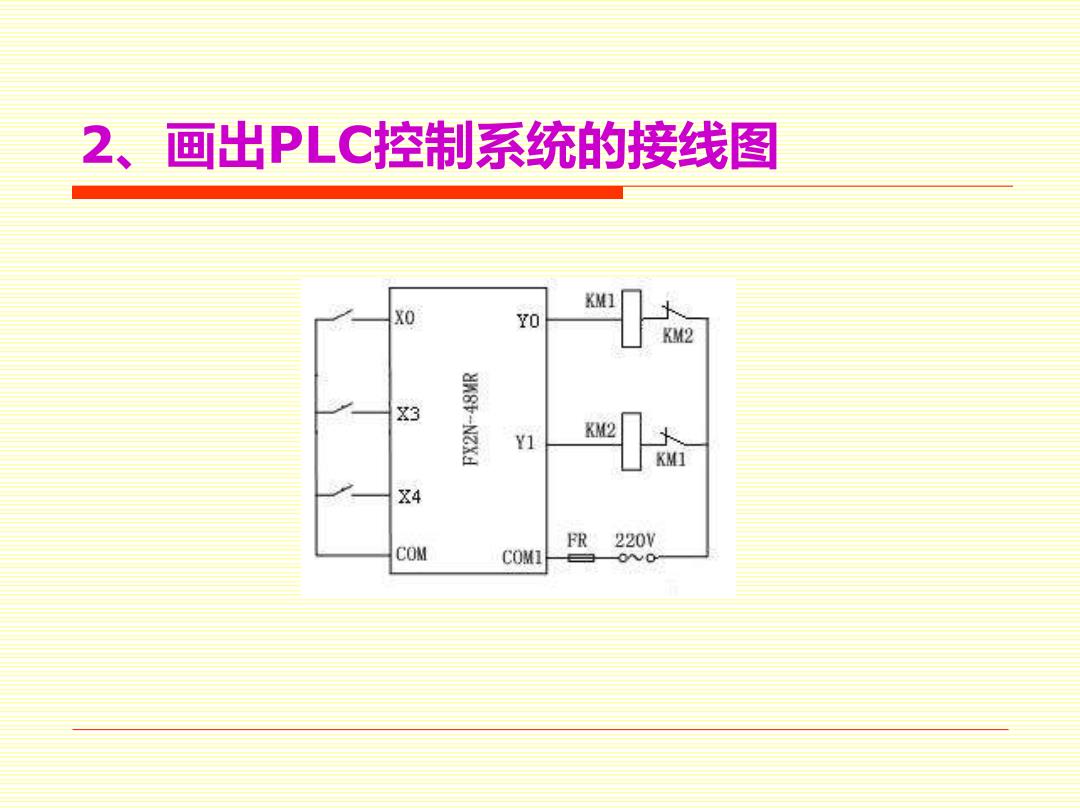

2、画出PLC控制系统的接线图 X3 84 COM
2、画出PLC控制系统的接线图
3、列写系统元件清单并检测元件 口用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 。。。
3、列写系统元件清单并检测元件 用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 …… ……
四、新资讯学习
四、新资讯学习
