第十章过程装备安装 10.1安装前的准备 10.1.3常用起重吊装机械 (1)起重机械常用型式 起重机械 轻小型起重设备 桥架型起重设备 骨架型起重机 汽车起重机 十斤顶 手动葫芦 电动葫芦 卷扬机 梁式起重机 桥式起重机 门式起重机 塔式起重机 座起重机 流动式起重机 履带起重机 轮胎起重机 随车起重机
第十章 过程装备安装 10．1 安装前的准备 10．1．3 常用起重吊装机械 (1)起重机械常用型式
图10-4把杆吊装设备示意图
第十章 过程装备安装 10．1 安装前的准备 10．1．3 常用起重吊装机械 图10-4 把杆吊装设备示意图

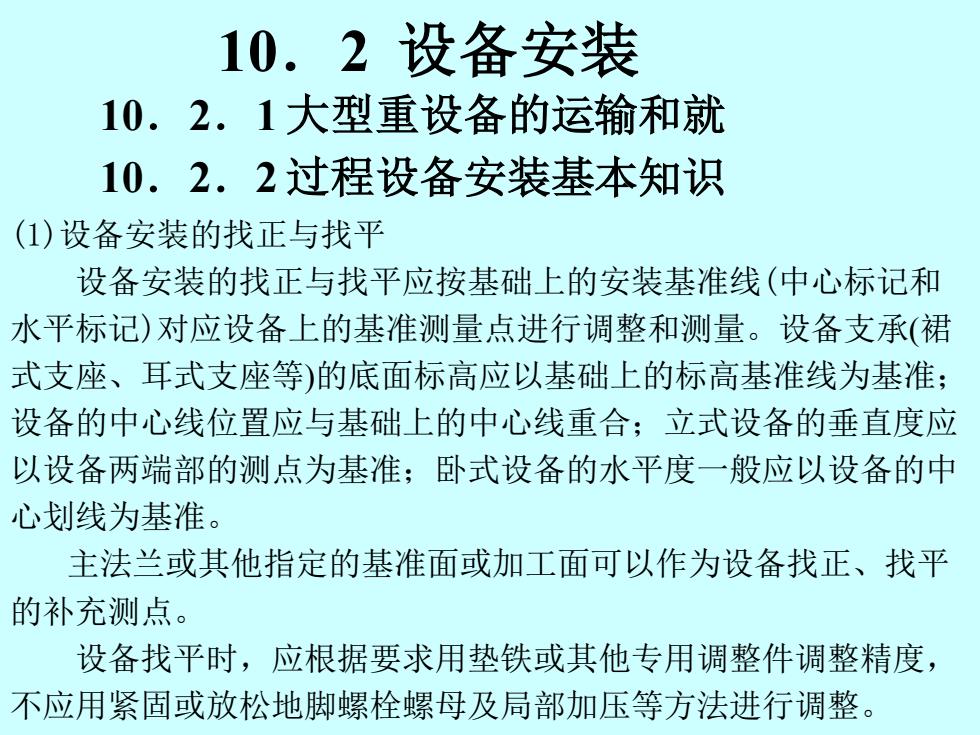

10.2设备安装 10.2.1大型重设备的运输和就 10.2.2过程设备安装基本知识 (1)设备安装的找正与找平 设备安装的找正与找平应按基础上的安装基准线（中心标记和 水平标记)对应设备上的基准测量点进行调整和测量。设备支承（裙 式支座、耳式支座等)的底面标高应以基础上的标高基准线为基准； 设备的中心线位置应与基础上的中心线重合；立式设备的垂直度应 以设备两端部的测点为基准；卧式设备的水平度一般应以设备的中 心划线为基准。 主法兰或其他指定的基准面或加工面可以作为设备找正、找平 的补充测点。 设备找平时，应根据要求用垫铁或其他专用调整件调整精度， 不应用紧固或放松地脚螺栓螺母及局部加压等方法进行调整
10．2 设备安装 10．2．1 大型重设备的运输和就 10．2．2 过程设备安装基本知识 (1)设备安装的找正与找平 设备安装的找正与找平应按基础上的安装基准线(中心标记和 水平标记)对应设备上的基准测量点进行调整和测量。设备支承(裙 式支座、耳式支座等)的底面标高应以基础上的标高基准线为基准； 设备的中心线位置应与基础上的中心线重合；立式设备的垂直度应 以设备两端部的测点为基准；卧式设备的水平度一般应以设备的中 心划线为基准。 主法兰或其他指定的基准面或加工面可以作为设备找正、找平 的补充测点。 设备找平时，应根据要求用垫铁或其他专用调整件调整精度， 不应用紧固或放松地脚螺栓螺母及局部加压等方法进行调整
10.2设备安装 10.2.2过程设备安装基本知识 (2)地脚螺栓与垫铁 a.地脚螺栓 地脚螺栓上一般应配一个螺母和一个垫圈。 地脚螺栓的紧固应均匀对称。 b.垫铁 放置垫铁的目的是调整标高，将设备的负荷 均匀地传递到基础上，增加设备的稳定性，便 于地脚螺栓预留孔和基础的二次灌浆
10．2 设备安装 10．2．2 过程设备安装基本知识 (2)地脚螺栓与垫铁 a．地脚螺栓 地脚螺栓上一般应配一个螺母和一个垫圈。 地脚螺栓的紧固应均匀对称。 b．垫铁 放置垫铁的目的是调整标高，将设备的负荷 均匀地传递到基础上，增加设备的稳定性，便 于地脚螺栓预留孔和基础的二次灌浆

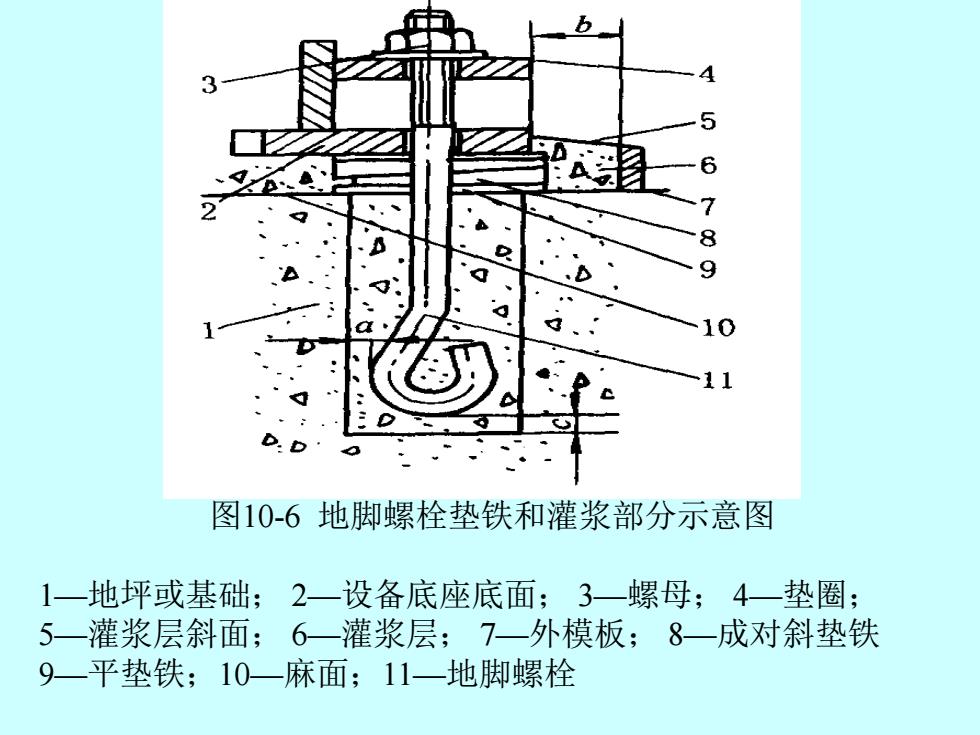

b 4 5 8 9 1 图10-6地脚螺栓垫铁和灌浆部分示意图 1一地坪或基础；2一设备底座底面；3一螺母；4一垫圈； 5一灌浆层斜面；6一灌浆层；7一外模板；8一成对斜垫铁 9一平垫铁；10一麻面；11一地脚螺栓
第十章 过程装备安装 10．2 设备安装 10．2．1 大型重设备的运输和就位 10．2．2 过程设备安装基本知识 (2)地脚螺栓与垫铁 a．地脚螺栓 b．垫铁 图10-6 地脚螺栓垫铁和灌浆部分示意图 1—地坪或基础； 2—设备底座底面； 3—螺母； 4—垫圈； 5—灌浆层斜面； 6—灌浆层； 7—外模板； 8—成对斜垫铁 9—平垫铁；10—麻面；11—地脚螺栓
