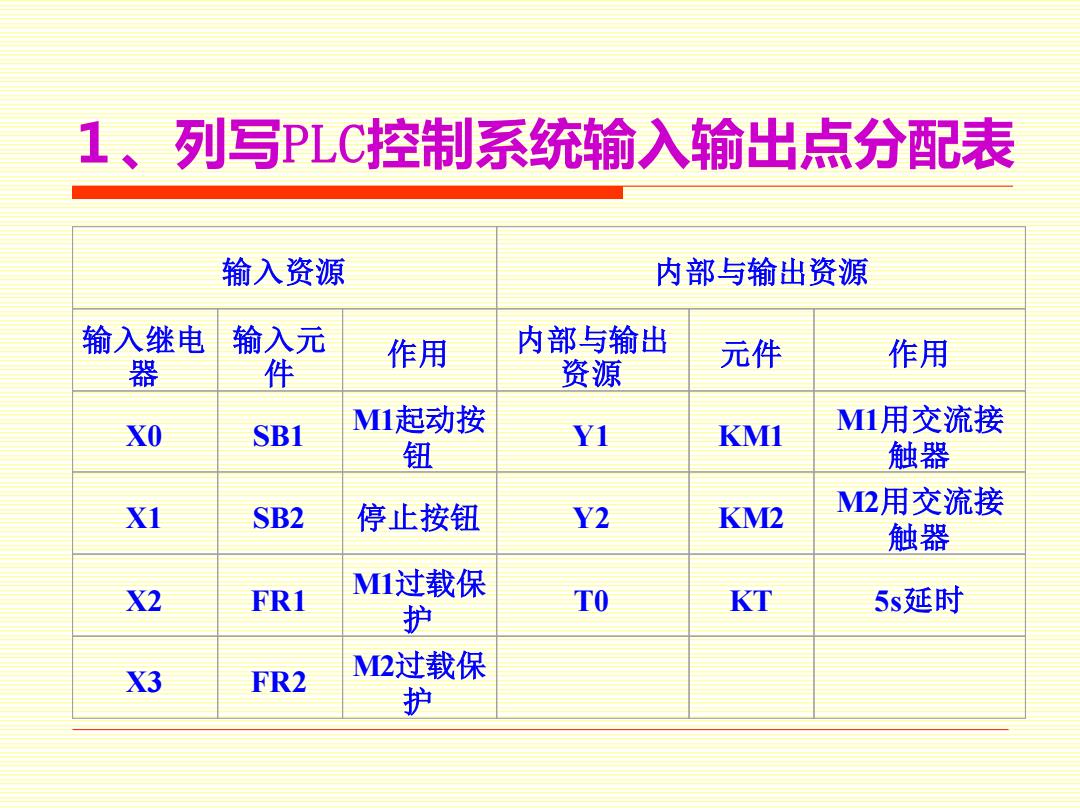

1、列写PLC控制系统输入输出点分配表 输入资源 内部与输出资源 输入继电输入元 作用 内部与输出 器 件 元件 作用 资源 XO SB1 M1起动按 YI KMI M1用交流接 钮 触器 XI SB2 停止按钮 Y2 KM2 M2用交流接 触器 X2 FR1 M1过载保 护 To KT 5s延时 X3 FR2 M2过载保 护
１、列写PLC控制系统输入输出点分配表 输入资源 内部与输出资源 输入继电 器 输入元 件 作用 内部与输出 资源 元件 作用 X0 SB1 M1起动按 钮 Y1 KM1 M1用交流接 触器 X1 SB2 停止按钮 Y2 KM2 M2用交流接 触器 X2 FR1 M1过载保 护 T0 KT 5s延时 X3 FR2 M2过载保 护

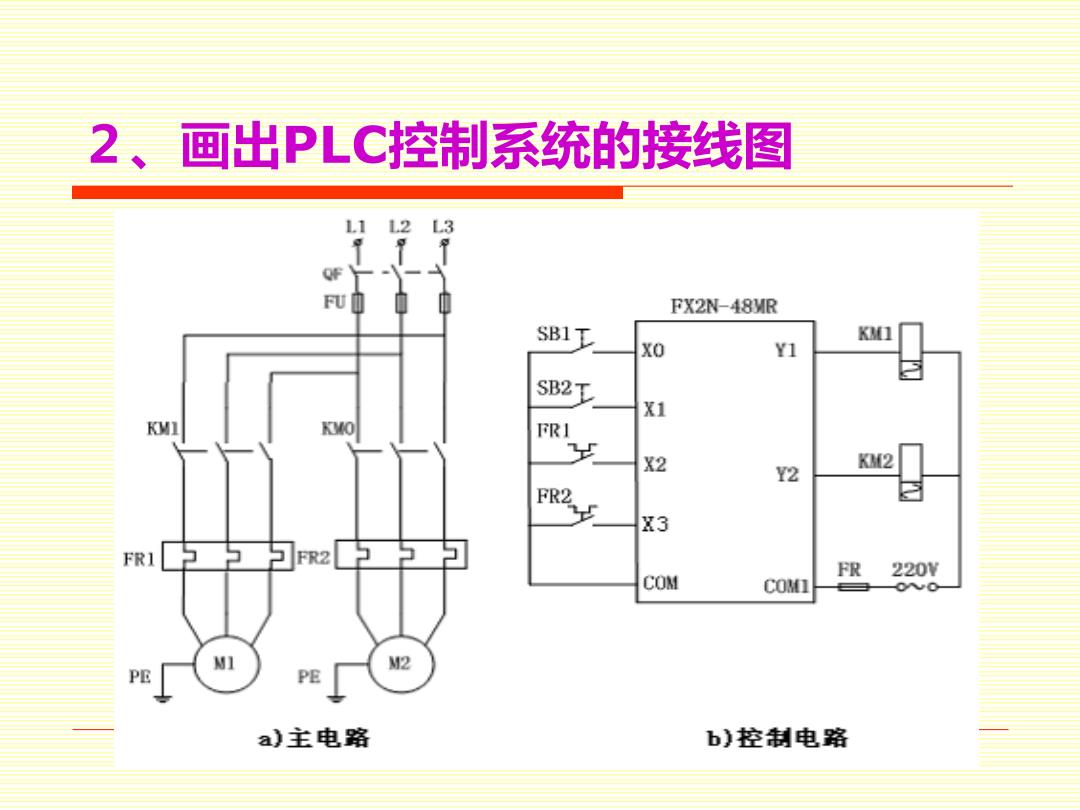

2、画出PLC控制系统的接线图 2 FX2N-48MR SBIT K31厂 SB2T FRI ￥ X2 e KM2 3 COM COMI FR 20g PE PE a)主电路 b)控制电路
２、画出PLC控制系统的接线图

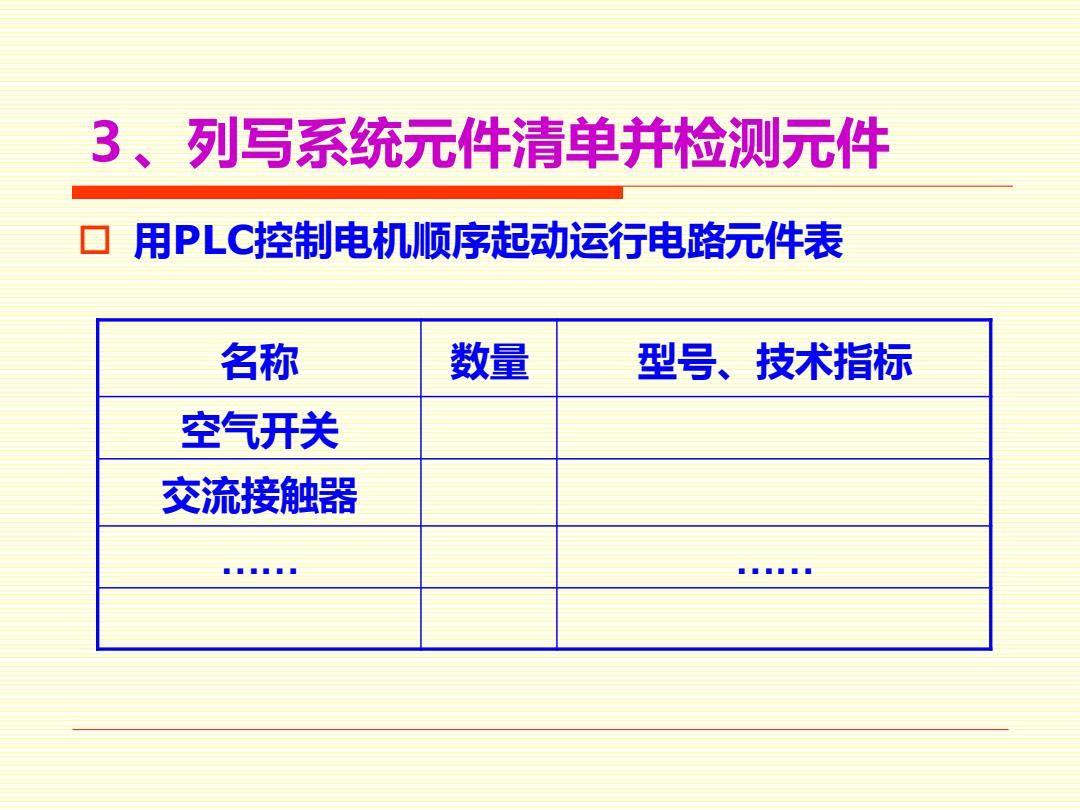

3、 列写系统元件清单并检测元件 口用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 ....m ■。■■
３、列写系统元件清单并检测元件 用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 …… ……
