§1加速器 一、几种低能加速器 粒子获得的能量与加速长度 成正比。动能的增长量为： AW=ev cos(J)=Vcos(ev) V为加速电压的幅值 P为电子通过加速间隙中心时加速电压的相角 返回 退出
返回 退出 §1 加速器 一、几种低能加速器 粒子获得的能量与加速长度 成正比。动能的增长量为： cos (J) cos (eV) a Va W = eV = 1 2 3 Va 为加速电压的幅值 为电子通过加速间隙中心时加速电压的相角
§1加速器 一、 几种低能加速器 中国科技大学的电子同步加速器： 电子经直线加速器后达到的最终能量是200MeV; 直线加速器的长度为35米； 为了防护加速电子的电磁辐射，直线加速器建在坑道中； 采用的加速设备是是微波功率源。 北京高能物理研究所的直线加速器： 电子能量提高到1.1GeV; 直线加速器长度为204米。 美国斯坦福大学直线加速器： 电子能量提高到50GeV的加速器； 直线加速器长度达3公里多。 为了避免不断增加速器的长度，1930年劳伦斯 提出建造回旋加速器的建议。 2 3 返回 退出
§1 加速器 一、几种低能加速器 1 2 3 返回 退出 为了避免不断增加速器的长度，1930年劳伦斯 提出建造回旋加速器的建议。 中国科技大学的电子同步加速器： • 电子经直线加速器后达到的最终能量是200MeV； • 直线加速器的长度为35米； • 为了防护加速电子的电磁辐射，直线加速器建在坑道中； • 采用的加速设备是是微波功率源。 北京高能物理研究所的直线加速器： • 电子能量提高到1.1GeV； • 直线加速器长度为204米。 • 电子能量提高到50GeV的加速器； • 直线加速器长度达3公里多。 美国斯坦福大学直线加速器：
§1加速器 二、 同步加速器 1.同步加速器必须具有的功能 同步加速器： 从直线加速器出来的带电粒子围绕着一个固定的 圆形轨道作回旋运动，并在回旋中加速，直至达 到预期的能量。 使带电粒子作回旋运动 具备功能 使粒子束在回旋过程中聚焦 使带电粒子在回旋过程中加速 3 返回 退出
1 2 3 返回 退出 §1 加速器 二、同步加速器 1. 同步加速器必须具有的功能 使带电粒子作回旋运动 使粒子束在回旋过程中聚焦 使带电粒子在回旋过程中加速 同步加速器： 从直线加速器出来的带电粒子围绕着一个固定的 圆形轨道作回旋运动，并在回旋中加速，直至达 到预期的能量。 具备功能

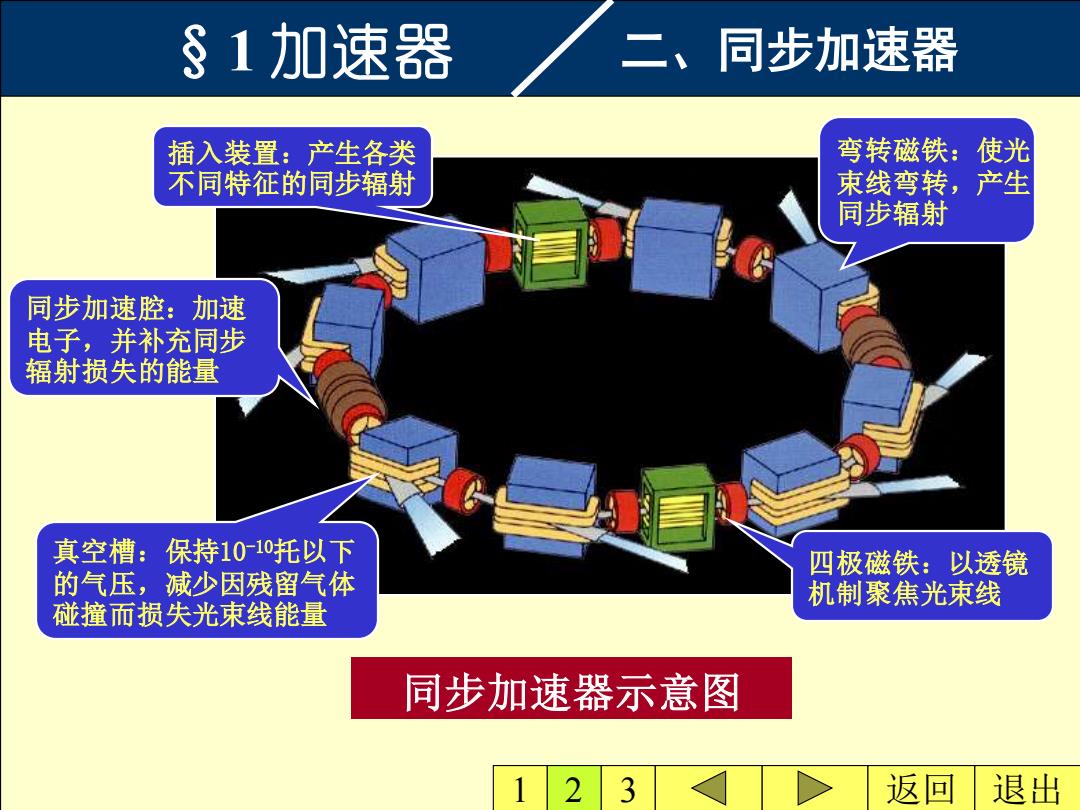

§1加速器 二、同步加速器 插入装置：产生各类 弯转磁铁：使光 不同特征的同步辐射 束线弯转，产生 同步辐射 同步加速腔：加速 电子，并补充同步 辐射损失的能量 真空槽：保持101托以下 四极磁铁：以透镜 的气压，减少因残留气体 机制聚焦光束线 碰撞而损失光束线能量 同步加速器示意图 12 3 返回 退出
1 2 3 返回 退出 §1 加速器 二、同步加速器 同步加速器示意图 插入装置：产生各类 不同特征的同步辐射 弯转磁铁：使光 束线弯转，产生 同步辐射 同步加速腔：加速 电子，并补充同步 辐射损失的能量 真空槽：保持10-10托以下 的气压，减少因残留气体 碰撞而损失光束线能量 四极磁铁：以透镜 机制聚焦光束线
§1加速器 二 、同步加速器 (1)使带电粒子作回旋运动 •为使从直线加速器中出射的 带电粒子（如电子）在储存环中 作回旋运动，必须不断的改变 电子的速度方向，这个任务由 二极磁体来完成。 ·由二极磁体产生磁场，在磁 场中运动的电子受到一个洛仑 Bending Magnet 兹力从而作圆周运动。 二极磁铁 3 返回 退出
1 2 3 返回 退出 §1 加速器 二、同步加速器 •为使从直线加速器中出射的 带电粒子(如电子)在储存环中 作回旋运动，必须不断的改变 电子的速度方向，这个任务由 二极磁体来完成。 •由二极磁体产生磁场，在磁 场中运动的电子受到一个洛仑 兹力从而作圆周运动。 (1)使带电粒子作回旋运动 二极磁铁
