4.1模拟式显示仪表 4.1.1电子电位差计一配热电偶 功能：与温度、流量、压力、差压、成分等变送器配 接，可以测量和显示能转换成毫伏及直流电压信号的 工艺变量。 原理：电压补偿原理 型号：用XW系列来命名，X表示显示仪表，W表示 直流电位差计。XW- 类型：小型长图显示、大型长图显示、圆图显示等

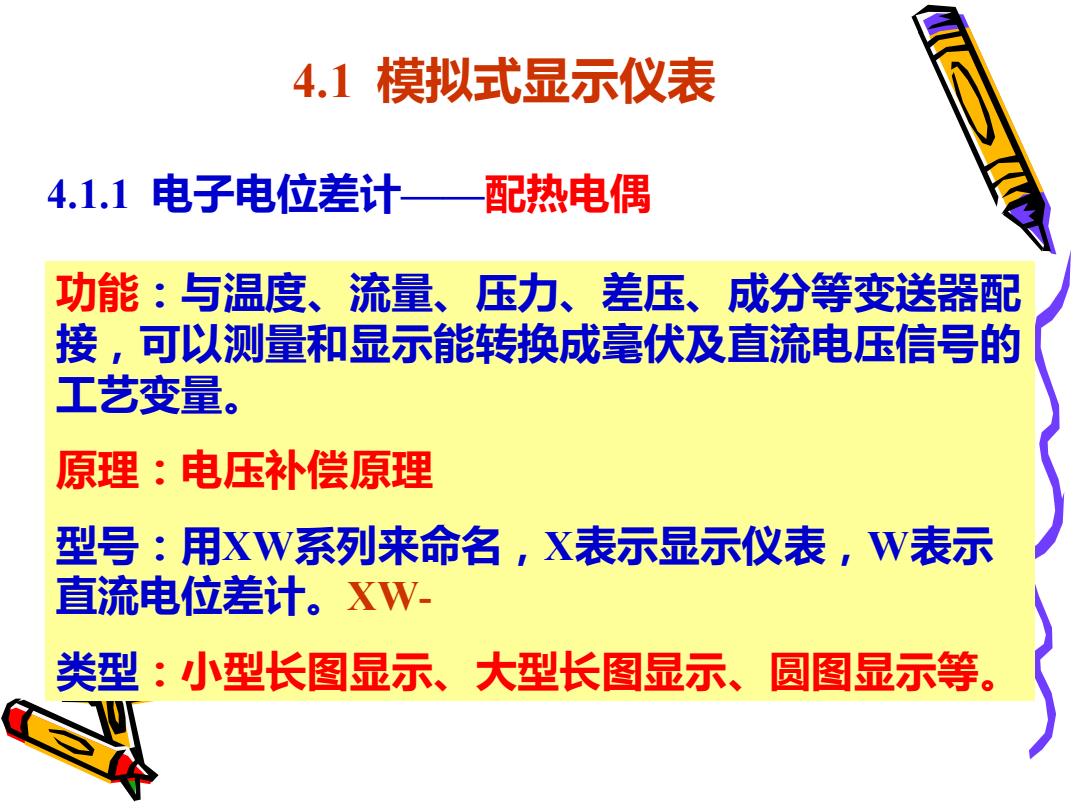

4.1.1 电子电位差计——配热电偶 功能：与温度、流量、压力、差压、成分等变送器配 接，可以测量和显示能转换成毫伏及直流电压信号的 工艺变量。 原理：电压补偿原理 型号：用XW系列来命名，X表示显示仪表，W表示 直流电位差计。XW- 类型：小型长图显示、大型长图显示、圆图显示等。 4.1 模拟式显示仪表
电压补偿原理 用已知电压来补偿未知电压，使测量线路的电流等 于零。用这种方法测量电压比较精确，因为没有电流 通过测量线路，也就不存在线路电阻影响问题。 电压测量系统 测量桥路原理图
电压补偿原理 - + I UX B W G A C E 电压测量系统 - + R4 R2 R3 RG RP G D A C B - + UX I1 I2 测量桥路原理图 用已知电压来补偿未知电压，使测量线路的电流等 于零。用这种方法测量电压比较精确，因为没有电流 通过测量线路，也就不存在线路电阻影响问题
