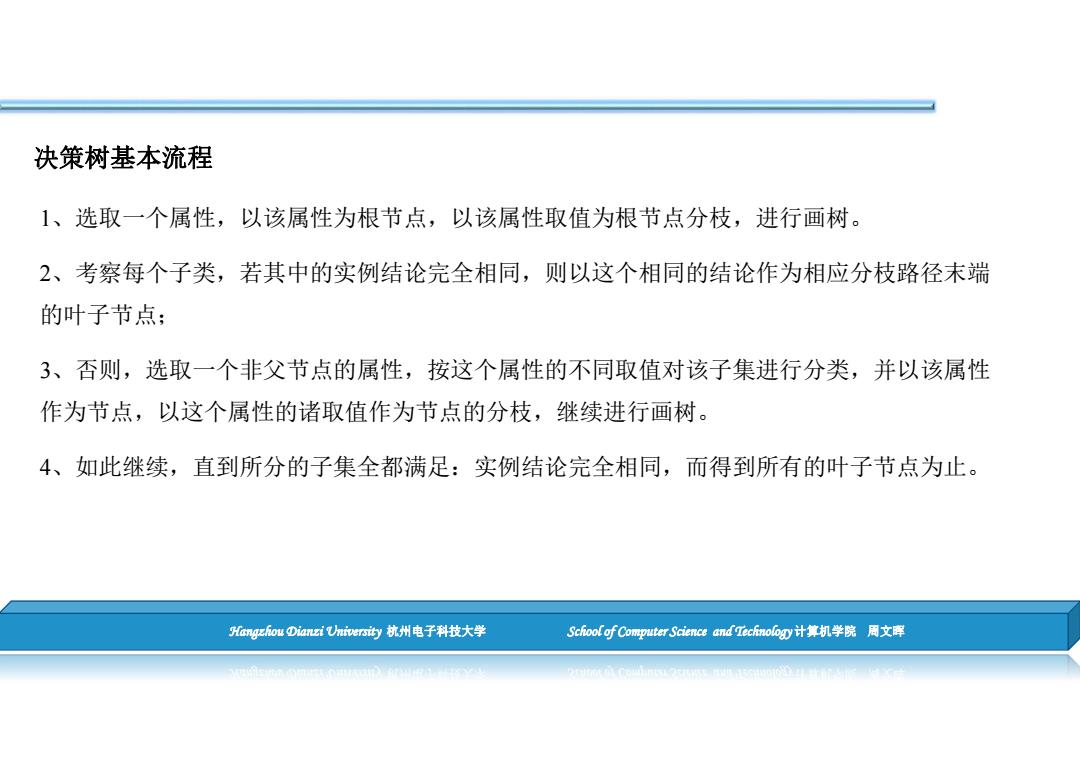

决策树基本流程 1、选取一个属性，以该属性为根节点，以该属性取值为根节点分枝，进行画树。 2、考察每个子类，若其中的实例结论完全相同，则以这个相同的结论作为相应分枝路径末端 的叶子节点； 3、否则，选取一个非父节点的属性，按这个属性的不同取值对该子集进行分类，并以该属性 作为节点，以这个属性的诸取值作为节点的分枝，继续进行画树。 4、如此继续，直到所分的子集全都满足：实例结论完全相同，而得到所有的叶子节点为止。 Hangchou①ianzi Universi的杭州电子科技大学 School of Computer Science and Tecfnology计算机学院周文库
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 决策树基本流程 1、选取一个属性，以该属性为根节点，以该属性取值为根节点分枝，进行画树。 2、考察每个子类，若其中的实例结论完全相同，则以这个相同的结论作为相应分枝路径末端 的叶子节点； 3、否则，选取一个非父节点的属性，按这个属性的不同取值对该子集进行分类，并以该属性 作为节点，以这个属性的诸取值作为节点的分枝，继续进行画树。 4、如此继续，直到所分的子集全都满足：实例结论完全相同，而得到所有的叶子节点为止

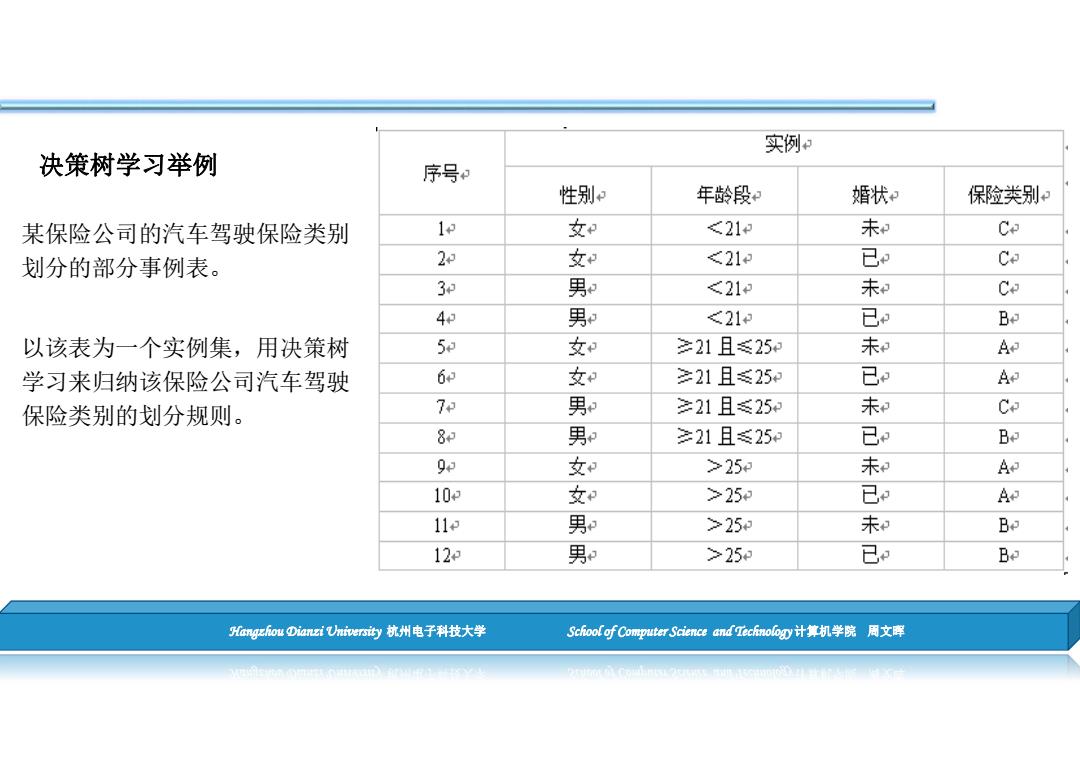

实例 决策树学习举例 序号 性别 年龄段 婚状 保险类别 某保险公司的汽车驾驶保险类别 1e 女和 <21 未和 Ce 划分的部分事例表。 20 女和 <21e 已 Ce 3 男 <21e 未e Co 4e 男 <21e 已 Be 以该表为一个实例集，用决策树 5 女和 ≥21且≤25 未e A 学习来归纳该保险公司汽车驾驶 6e 女和 ≥21且≤25 已e A 保险类别的划分规则。 Te 男 ≥21且≤25 未 C 8 男即 ≥21且≤25和 已 Be 9o 女和 >25 未e A 10e 女e >25 已e A 11e 男 >250 未和 B 120 男 >250 已 Be Hangchou①ianzi Universi的y杭州电子科技大学 School of Computer Science and Tecfnology计算机学院周文库
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 决策树学习举例 某保险公司的汽车驾驶保险类别 划分的部分事例表。 以该表为一个实例集，用决策树 学习来归纳该保险公司汽车驾驶 保险类别的划分规则
决策树学习举例2 按属性“性别”的不同取值将其分类。S应被分类为两个子集： S1={(3,C),(4,B),(7,C),(8,B),(11,B),(12,B)} S2={(1,C),(2,C),(5,A),(6,A),(9,A),(10,A)} 可得到以性别作为根节点的部分决策树。 :{1,C),(2,C),(3,C),(4,B),(5,A),(6,A),(7,C),(8,B),(9,A),(10,A),(11,B),(12,B)} 性别 男 女 S1:{3,C),(4,B),(7,C),(8,B),(11,B),(12,B)} S2:{(1,C),(2,C),(5,A),(6,A),(9,A),(10,A)} Hangzhou①ianzi Universi的杭州电子科技大学 School of Computer Science and T2 chnologry计算机学院周文库
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 决策树学习举例2 按属性“性别”的不同取值将其分类。S应被分类为两个子集： S1= {(3,C), (4,B), (7,C), (8,B), (11,B), (12,B)} S2= {(1,C), (2,C), (5,A), (6,A), (9, A), (10,A)} 可得到以性别作为根节点的部分决策树

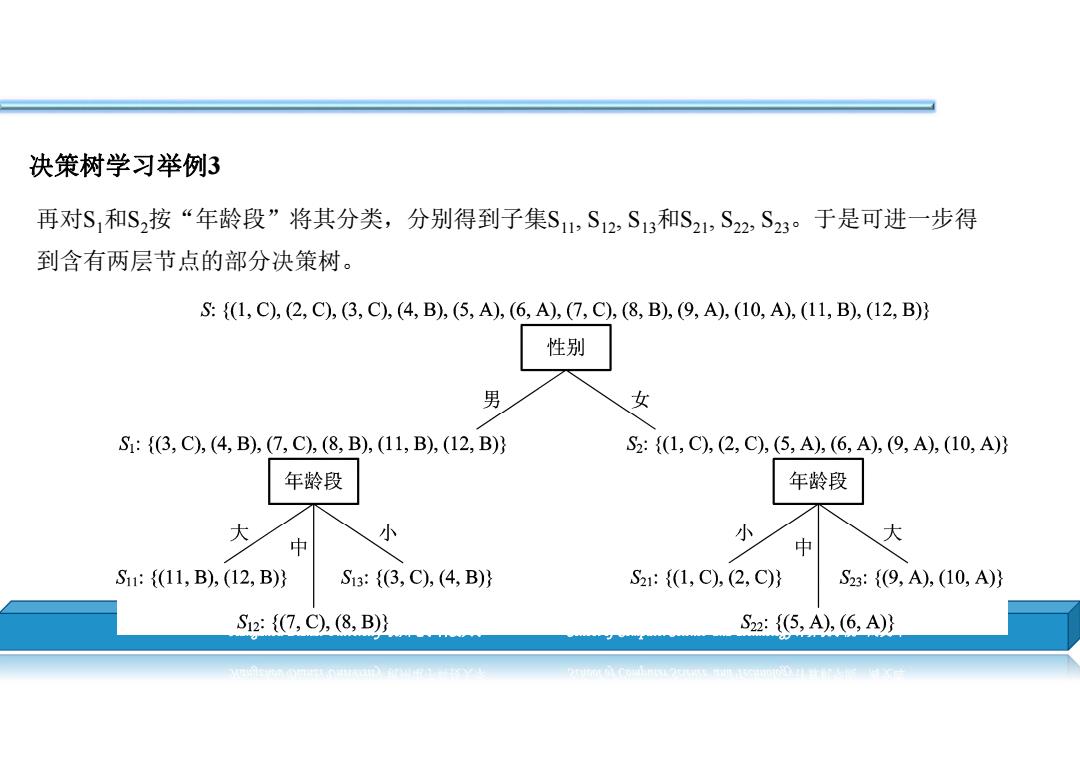

决策树学习举例3 再对S,和S2按“年龄段”将其分类，分别得到子集S1,S12,S13和S21,S22,S23。于是可进一步得 到含有两层节点的部分决策树。 S:{1,C),(2,C),(3,C),(4,B),(5,A),(6,A),(7,C),(8,B),(9,A),(10,A),(11,B),(12,B)} 性别 男 女 S1:{3,C),(4,B),(7,C),(8,B),(11,B),(12,B)} S2:{(1,C),(2,C),(5,A),(6,A),(9,A),(10,A)} 年龄段 年龄段 大 小 大 中 中 S1:{(11,B),(12,B)} S13:{3,C),(4,B)} S21:{1,C),(2,C)} S23:{(9,A),(10,A)} S12:{(7,C),(8,B)} S22:{(5,A),(6,A)}
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 决策树学习举例3 再对S1和S2按“年龄段”将其分类，分别得到子集S11, S12, S13和S21, S22, S23。于是可进一步得 到含有两层节点的部分决策树
决策树学习举例4 除S2和S13外，其余子集中各实例的保险类别已完全相同，不需再对其进行分类，每个子集中相同 保险类别值可作为相应分枝的叶子节点。 S:{(1,C),(2,C),(3,C),(4,B),(5,A),(6,A),(7,C)(8,B),(9,A),(10,A),(11,B),(12,B)} 性别 男 女 S1:{3,C),(4,B),(7,C),(8,B),(11,B),(12,B)} S2:{1,C),(2,C),(5,A),(6,A),(9,A),(10,A)} 年龄段 年龄段 大 小 小 大 中 中 S11:{(11,B),(12,B)} S13:{3,C),(4,B)} S21:{(1,C),(2,C)} S23:{(9,A),(10,A)} B S12:{(7,C),(8,B)} S2z:{5,A),(6,A)} A A
Hangzhou Dianzi University 杭州电子科技大学 School of Computer Science and Technology 计算机学院 周文晖 决策树学习举例4 除S12和S13外，其余子集中各实例的保险类别已完全相同，不需再对其进行分类，每个子集中相同 保险类别值可作为相应分枝的叶子节点
