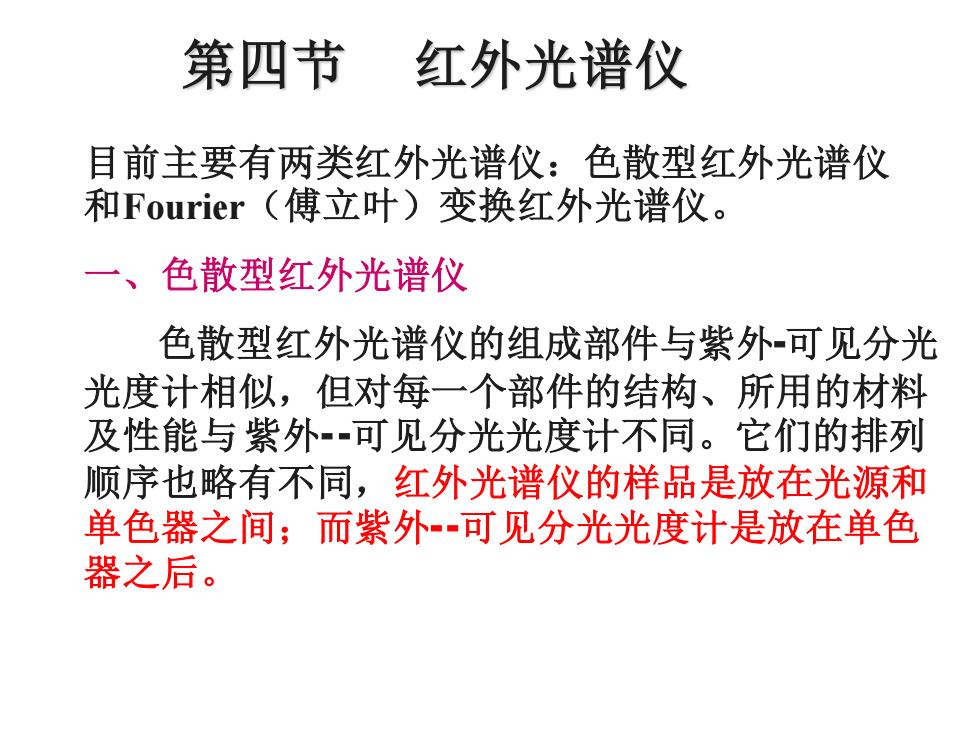

第四节 红外光谱仪 目前主要有两类红外光谱仪：色散型红外光谱仪 和Fourier(傅立叶)变换红外光谱仪。 一、色散型红外光谱仪 色散型红外光谱仪的组成部件与紫外可见分光 光度计相似，但对每一个部件的结构、所用的材料 及性能与紫外可见分光光度计不同。它们的排列 顺序也略有不同，红外光谱仪的样品是放在光源和 单色器之间；而紫外可见分光光度计是放在单色 器之后
第四节 红外光谱仪 目前主要有两类红外光谱仪：色散型红外光谱仪 和Fourier（傅立叶）变换红外光谱仪。 一、色散型红外光谱仪 色散型红外光谱仪的组成部件与紫外-可见分光 光度计相似，但对每一个部件的结构、所用的材料 及性能与紫外- -可见分光光度计不同。它们的排列 顺序也略有不同，红外光谱仪的样品是放在光源和 单色器之间；而紫外-可见分光光度计是放在单色 器之后

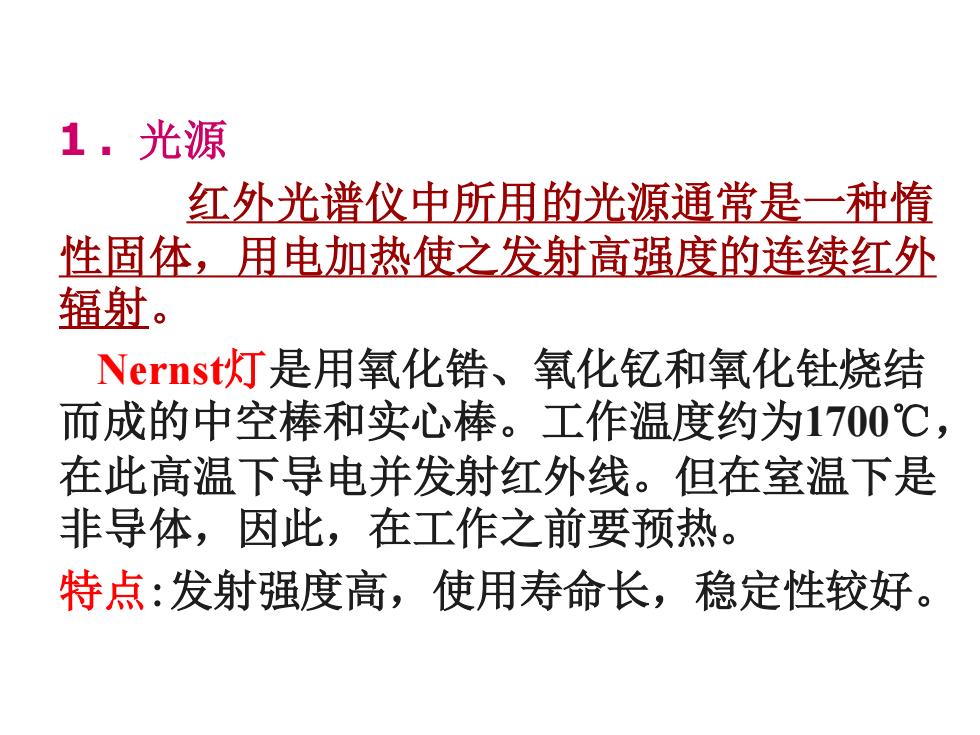

1.光源 红外光谱仪中所用的光源通常是一种惰 性固体，用电加热使之发射高强度的连续红外 辐射。 Nernst灯是用氧化锆、氧化钇和氧化钍烧结 而成的中空棒和实心棒。工作温度约为1700℃， 在此高温下导电并发射红外线。但在室温下是 非导体，因此，在工作之前要预热。 特点：发射强度高，使用寿命长，稳定性较好
1 . 光源 红外光谱仪中所用的光源通常是一种惰 性固体，用电加热使之发射高强度的连续红外 辐射。 Nernst灯是用氧化锆、氧化钇和氧化钍烧结 而成的中空棒和实心棒。工作温度约为1700℃， 在此高温下导电并发射红外线。但在室温下是 非导体，因此，在工作之前要预热。 特点:发射强度高，使用寿命长，稳定性较好

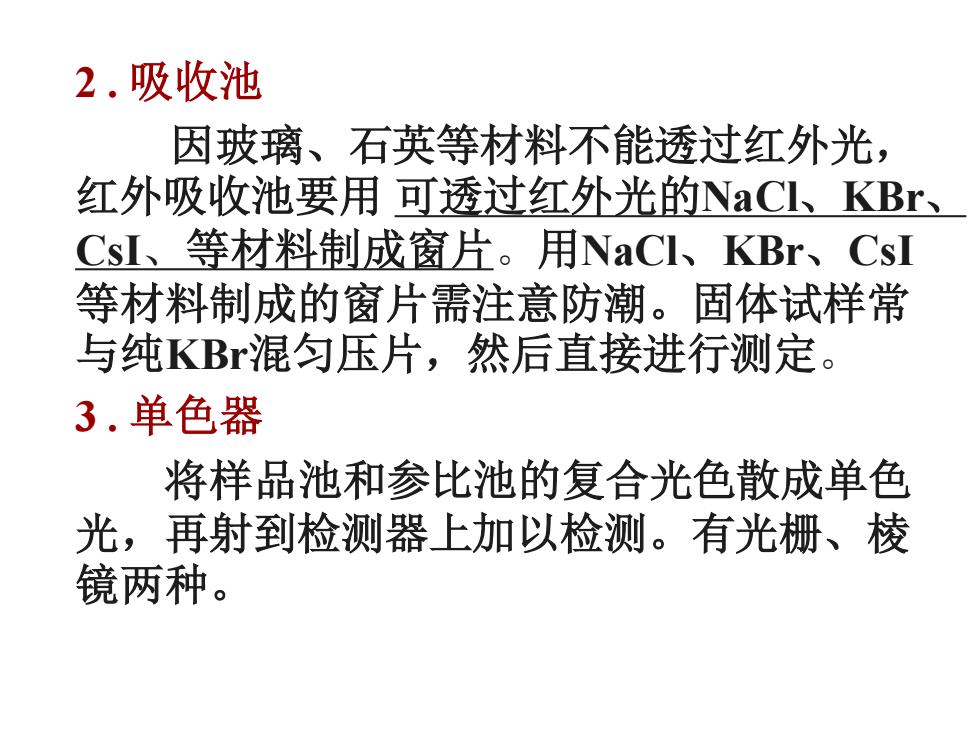

2.吸收池 因玻璃、石英等材料不能透过红外光， 红外吸收池要用可透过红外光的NaC、KBr、 CsL、等材料制成窗片。用NaCI、KBr、CsI 等材料制成的窗片需注意防潮。固体试样常 与纯KB混匀压片，然后直接进行测定。 3.单色器 将样品池和参比池的复合光色散成单色 光，再射到检测器上加以检测。有光栅、棱 镜两种
2 . 吸收池 因玻璃、石英等材料不能透过红外光， 红外吸收池要用 可透过红外光的NaCl、KBr、 CsI、等材料制成窗片。用NaCl、KBr、CsI 等材料制成的窗片需注意防潮。固体试样常 与纯KBr混匀压片，然后直接进行测定。 3 . 单色器 将样品池和参比池的复合光色散成单色 光，再射到检测器上加以检测。有光栅、棱 镜两种
4.检测器 以辐射热效应为基础的热检测器。 常用的红外检测器有高真空热电偶、热电检 测器和光电导检测器。 热电偶：利用不同导体构成回路时的温差电现象， 将温差转变为电位差的装置。 真空热电偶：把热电偶装在玻璃与金属组成的外壳 中，并将壳内抽成高真空所构成的
4 . 检测器 以辐射热效应为基础的热检测器。 常用的红外检测器有 高真空热电偶、热电检 测器和光电导检测器。 热电偶：利用不同导体构成回路时的温差电现象， 将温差转变为电位差的装置。 真空热电偶：把热电偶装在玻璃与金属组成的外壳 中，并将壳内抽成高真空所构成的
6.3.2色散型红外吸收光谱仪 ■光源辐射被分成等强度的两束：一束通过 试样池，另一束通过参比池，通过参比池 的光束经衰减器（亦称光梳或光楔)与通 过试样池的光束会合于切光器处。它使两 光束再经半圆扇形镜调制后进入单色器， 交替落到检测器上
6.3.2 色散型红外吸收光谱仪 ◼ 光源辐射被分成等强度的两束：一束通过 试样池，另一束通过参比池，通过参比池 的光束经衰减器（亦称光梳或光楔）与通 过试样池的光束会合于切光器处。它使两 光束再经半圆扇形镜调制后进入单色器， 交替落到检测器上
