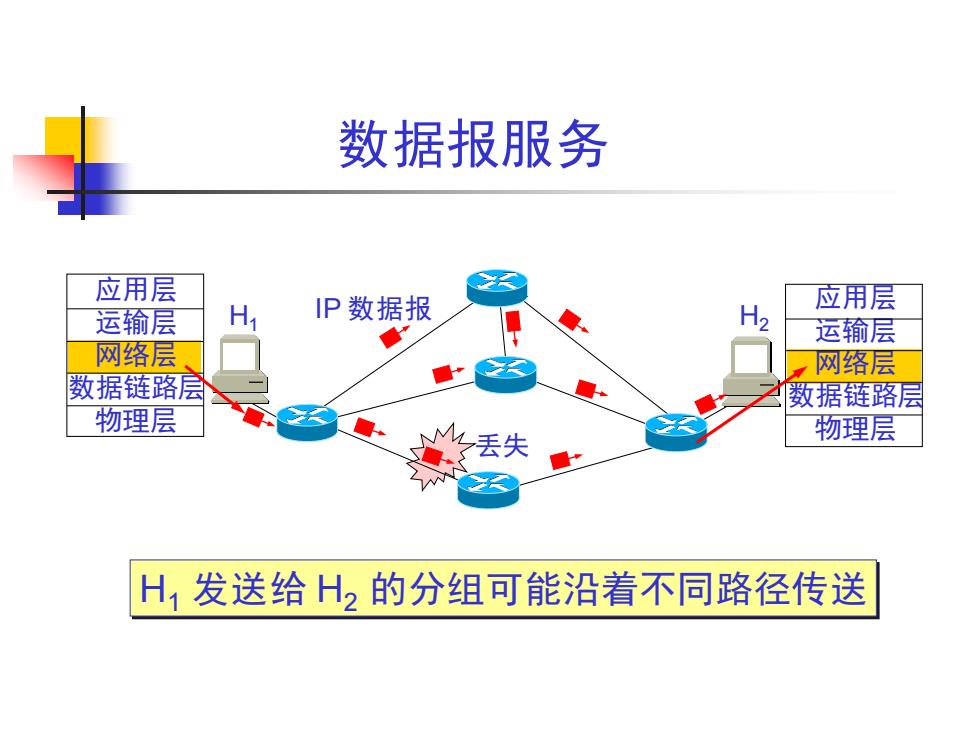

数据报服务 应用层 运输层 IP数据报 应用层 H2 运输层 网络层 网络层 数据链路层 数据链路层 物理层 丢失 物理层 H1发送给H2的分组可能沿着不同路径传送
应用层 运输层 网络层 数据链路层 物理层 应用层 运输层 网络层 数据链路层 物理层 数据报服务 H1 H2 IP 数据报 丢失 H1 发送给 H2 的分组可能沿着不同路径传送
虚电路服务与数据报服务的对比 对比的方面 虚电路服务 数据报服务 思路 可靠通信应当由网络来保证 可靠通信应当由用户主机来保 证 连接的建立 必须有 不需要 终点地址 仅在连接建立阶段使用，每 每个分组都有终点的完整地址 个分组使用短的虚电路号 分组的转发 属于同一条虚电路的分组均 每个分组独立选择路由进行转 按照同一路由进行转发 发 当结点出故障时 所有通过出故障的结点的虚 出故障的结点可能会丢失分组， 电路均不能工作 些路由可能会发生变化 分组的顺序 总是按发送顺序到达终点 到达终点时不一定按发送顺序 端到端的差错处 可以由网络负责，也可以由 由用户主机负责 理和流量控制 用户主机负责
虚电路服务与数据报服务的对比 对比的方面 虚电路服务 数据报服务 思路 可靠通信应当由网络来保证 可靠通信应当由用户主机来保 证 连接的建立 必须有 不需要 终点地址 仅在连接建立阶段使用，每 个分组使用短的虚电路号 每个分组都有终点的完整地址 分组的转发 属于同一条虚电路的分组均 按照同一路由进行转发 每个分组独立选择路由进行转 发 当结点出故障时 所有通过出故障的结点的虚 电路均不能工作 出故障的结点可能会丢失分组， 一些路由可能会发生变化 分组的顺序 总是按发送顺序到达终点 到达终点时不一定按发送顺序 端到端的差错处 理和流量控制 可以由网络负责，也可以由 用户主机负责 由用户主机负责

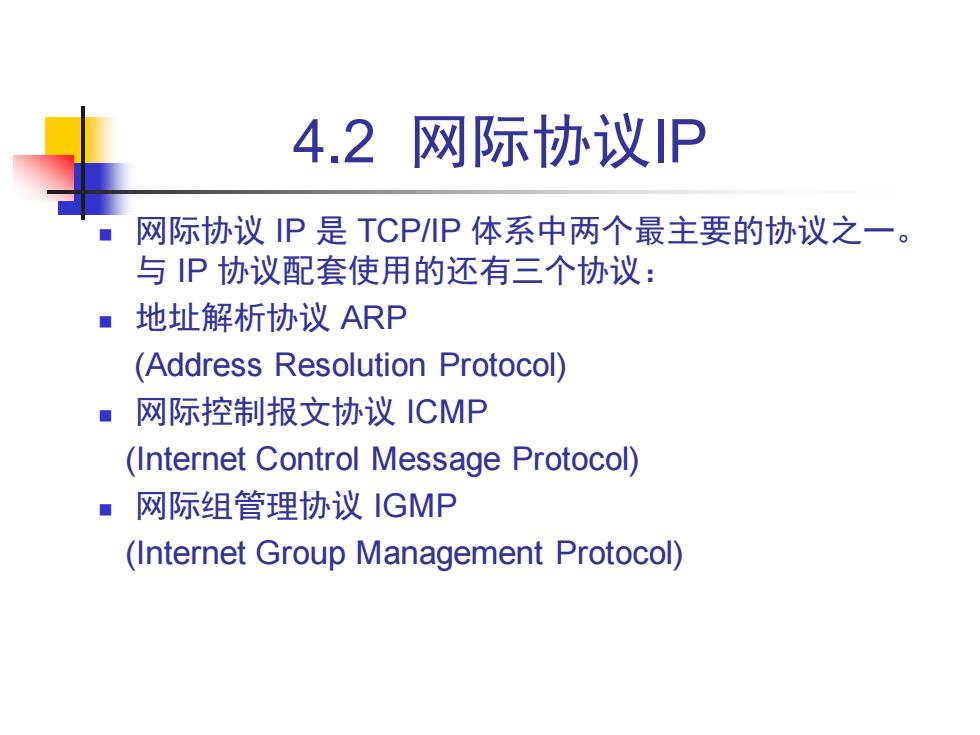

4.2 网际协议P 网际协议IP是TCP/IP体系中两个最主要的协议之一。 与P协议配套使用的还有三个协议： ■地址解析协议ARP (Address Resolution Protocol) 网际控制报文协议ICMP (Internet Control Message Protocol) 网际组管理协议IGMP (Internet Group Management Protocol)
4.2 网际协议IP ◼ 网际协议 IP 是 TCP/IP 体系中两个最主要的协议之一。 与 IP 协议配套使用的还有三个协议： ◼ 地址解析协议 ARP (Address Resolution Protocol) ◼ 网际控制报文协议 ICMP (Internet Control Message Protocol) ◼ 网际组管理协议 IGMP (Internet Group Management Protocol)

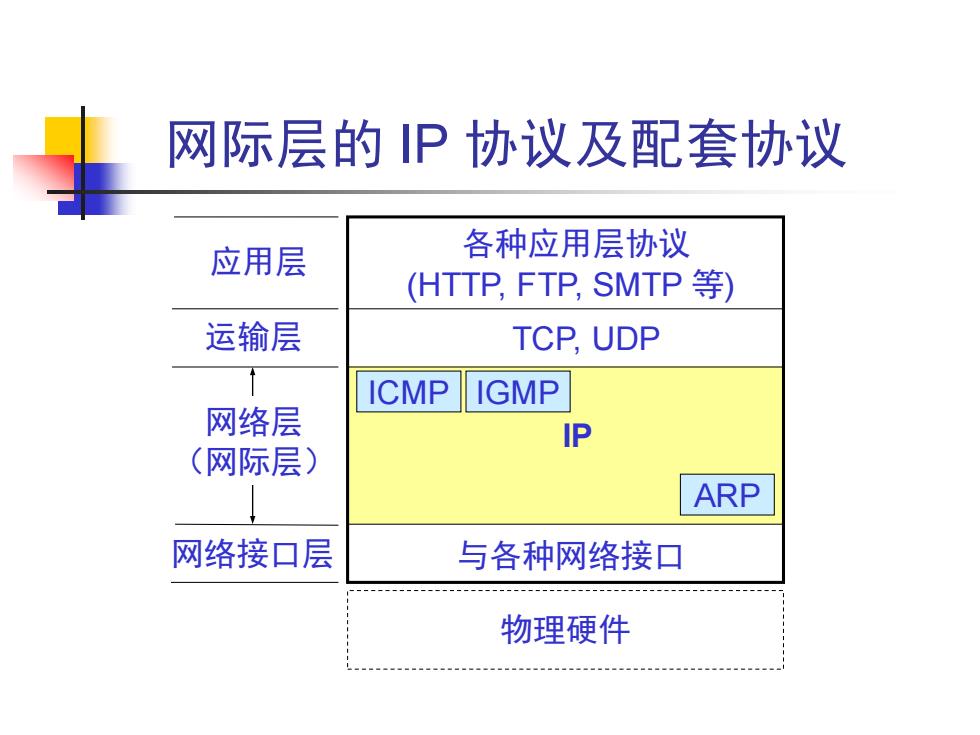

网际层的P协议及配套协议 应用层 各种应用层协议 (HTTP,FTP,SMTP等) 运输层 TCP.UDP ICMP IGMP 网络层 IP (网际层) ARP 网络接口层 与各种网络接口 物理硬件
网际层的 IP 协议及配套协议 各种应用层协议 网络接口层 (HTTP, FTP, SMTP 等) 物理硬件 运输层 TCP, UDP 应用层 ICMP IP ARP 与各种网络接口 网络层 （网际层） IGMP
4.2.1虚拟互连网络 互连在一起的网络要进行通信，会遇到许多问题需要 解决，如： ·不同的寻址方案 ·不同的最大分组长度 ·不同的网络接入机制 。不同的超时控制 。不同的差错恢复方法 不同的状态报告方法 ·不同的路由选择技术 。不同的用户接入控制 ·不同的服务（面向连接服务和无连接服务） 不同的管理与控制方式
◼ 互连在一起的网络要进行通信，会遇到许多问题需要 解决，如： ◼ 不同的寻址方案 ◼ 不同的最大分组长度 ◼ 不同的网络接入机制 ◼ 不同的超时控制 ◼ 不同的差错恢复方法 ◼ 不同的状态报告方法 ◼ 不同的路由选择技术 ◼ 不同的用户接入控制 ◼ 不同的服务（面向连接服务和无连接服务） ◼ 不同的管理与控制方式 4.2.1 虚拟互连网络
