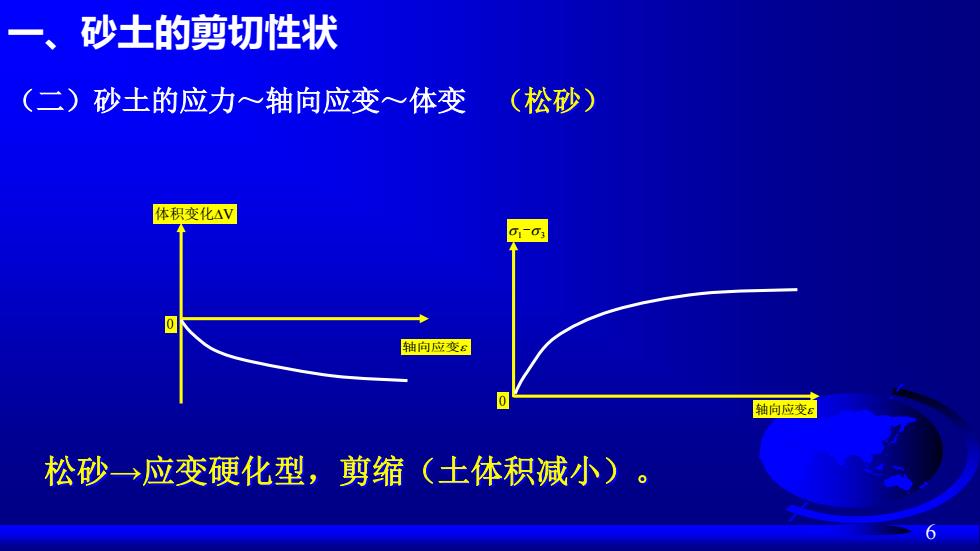

一、砂土的剪切性状 (二)砂土的应力~轴向应变~体变 (松砂) 体积变化△V 03 轴向应变 轴向应变ε 松砂→应变硬化型，剪缩（土体积减小）
6 松砂→应变硬化型，剪缩（土体积减小）。 轴向应变 体积变化V 0 轴向应变 1 3 - 0 （二）砂土的应力～轴向应变～体变 （松砂） 一、砂土的剪切性状
砂士的剪切性状 (二)砂土的应力~轴向应变~体变 (紧砂) 体积变化△V 轴向应变云 轴向应变6 紧砂→应变软化型，剪胀（土体积先小幅减小，然后增大）
7 紧砂→应变软化型，剪胀（土体积先小幅减小，然后增大） 。 轴向应变 1 3 - 0 轴向应变 体积变化V 0 （二）砂土的应力～轴向应变～体变 （紧砂） 一、砂土的剪切性状

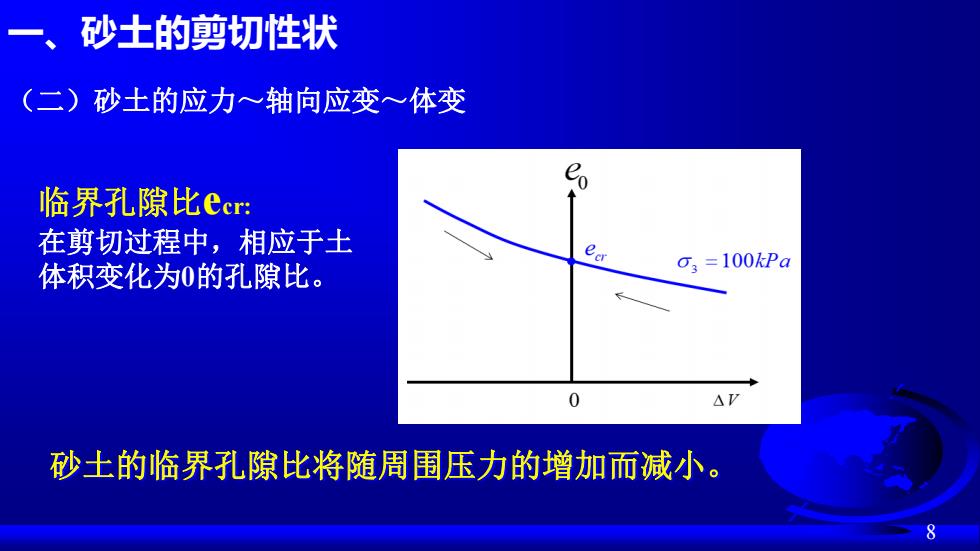

砂土的剪切性状 (二)砂土的应力~轴向应变体变 临界孔隙比ecr: 在剪切过程中，相应于土 体积变化为0的孔隙比。 3=100kPa 0 砂土的临界孔隙比将随周围压力的增加而减小
8 砂土的临界孔隙比将随周围压力的增加而减小。 （二）砂土的应力～轴向应变～体变 一、砂土的剪切性状 临界孔隙比ecr: 在剪切过程中，相应于土 体积变化为0的孔隙比
砂士的剪切性状 (二)砂土的应力~轴向应变~体变 e 临界孔隙比ecr 在剪切过程中，相应于土 eo 3=100kPa 体积变化为0的孔隙比。 ecr 3=200kPa ecr O3 =300kPa 0 △V 砂土的临界孔隙比将随周围压力的增加而减小
9 砂土的临界孔隙比将随周围压力的增加而减小。 （二）砂土的应力～轴向应变～体变 一、砂土的剪切性状 临界孔隙比ecr 在剪切过程中，相应于土 体积变化为0的孔隙比
砂土的剪切性状 (二)砂土的应力~轴向应变~体变 体积变化△V 饱和紧砂固结不排水剪→负孔隙 水应力 紧砂 0 轴向应变 饱和松砂→固结不排水剪一→正 孔隙水应力 松砂 10
10 饱和松砂→固结不排水剪→正 孔隙水应力 饱和紧砂→固结不排水剪→负孔隙 水应力 （二）砂土的应力～轴向应变～体变 一、砂土的剪切性状
