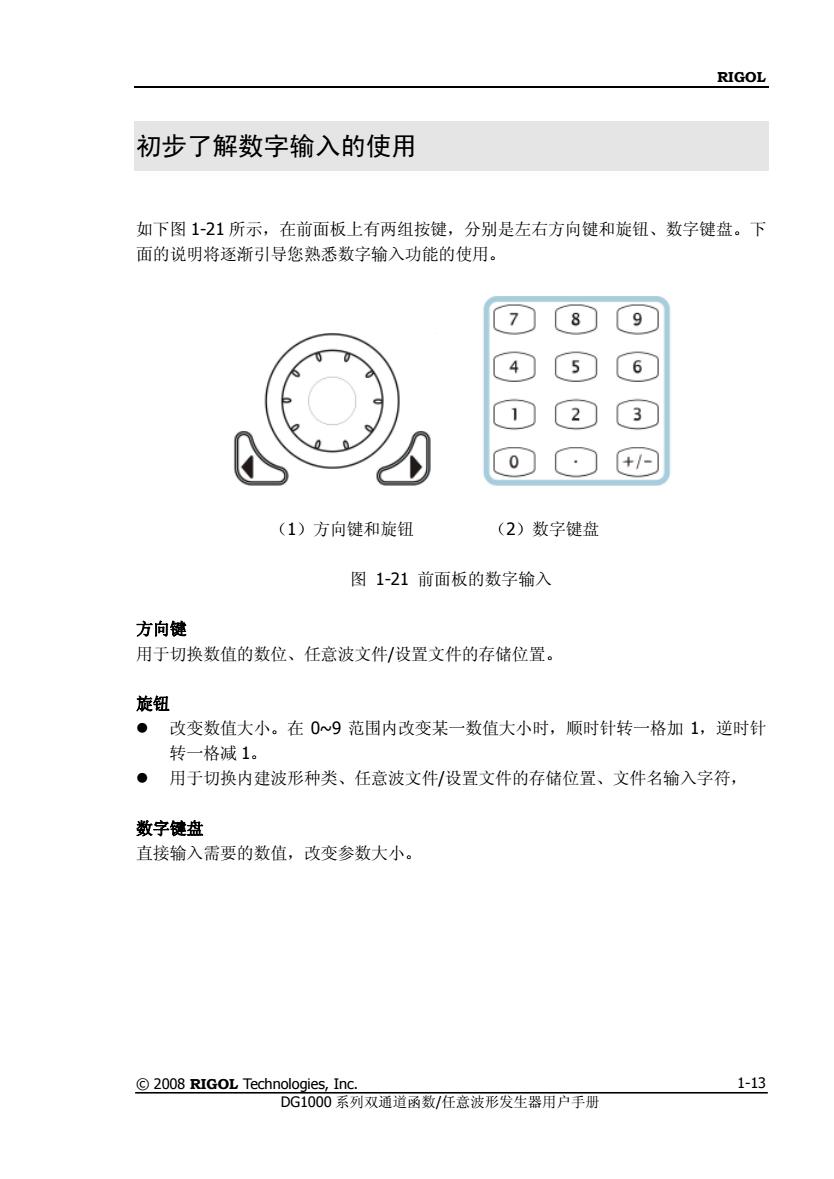

RIGOL 初步了解数字输入的使用 如下图1-21所示，在前面板上有两组按键，分别是左右方向键和旋纽、数字键盘。下 面的说明将逐渐引导您熟悉数字输入功能的使用。 7 、9 0 +/9 (1)方向键和旋钮 (2)数字键盘 图1-21前面板的数字输入 方向健 用于切换数值的数位、任意波文件/设置文件的存储位置。 旋钮 改变数值大小。在09范围内改变某一数值大小时，顺时针转一格加1，逆时针 转一格减1。 ·用于切换内建波形种类、任意波文件/设置文件的存储位置、文件名输入字符 数字健盘 直接输入需要的数值，改变参数大小。 Q2c8RcoL1加e光急紧风适商作表形发车用户手精 1-13
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-13 初步了解数字输入的使用 如下图 1-21 所示，在前面板上有两组按键，分别是左右方向键和旋钮、数字键盘。下 面的说明将逐渐引导您熟悉数字输入功能的使用。 （1）方向键和旋钮 （2）数字键盘 图 1-21 前面板的数字输入 方向键 用于切换数值的数位、任意波文件/设置文件的存储位置。 旋钮 改变数值大小。在 0~9 范围内改变某一数值大小时，顺时针转一格加 1，逆时针 转一格减 1。 用于切换内建波形种类、任意波文件/设置文件的存储位置、文件名输入字符， 数字键盘 直接输入需要的数值，改变参数大小
RIGOL 初步了解存储和调出/辅助系统功能/帮助功能 如下图1-22所示，在操作面板上有三个按键，分别用于存储和调出、辅助系统功能及 帮助功能的设置。下面的说明将逐步引导您熟悉这些功能的设置。 品 Utility Help 图1-22 存储/辅助系统功能帮助设置按键 1.使用Store/Recall按键，存储或调出波形数据和配置信息。 2.使用Uty按键，可以进行设置同步输出开/关、输出参数、通道耦合、通道复制， 频率计测量：查看接口设置、系统设置信息：执行仪器自检和校准等操作。 3.使用Help按键，查看帮助信息列表。 操作说明 获得任意键帮助： 要获得任何前面板按键或菜单按键的上下文帮助信息，按下并按住该键2~3秒，显 示相关帮助信息。 1b14 2008 RIGOL Technologies,Inc. DG10O0系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-14 初步了解存储和调出/辅助系统功能/帮助功能 如下图 1-22 所示，在操作面板上有三个按键，分别用于存储和调出、辅助系统功能及 帮助功能的设置。下面的说明将逐步引导您熟悉这些功能的设置。 图 1-22 存储/辅助系统功能/帮助设置按键 1. 使用 Store/Recall 按键，存储或调出波形数据和配置信息。 2. 使用 Utility 按键，可以进行设置同步输出开/关、输出参数、通道耦合、通道复制、 频率计测量；查看接口设置、系统设置信息；执行仪器自检和校准等操作。 3. 使用 Help 按键，查看帮助信息列表。 操作说明 获得任意键帮助： 要获得任何前面板按键或菜单按键的上下文帮助信息，按下并按住该键2~3秒，显 示相关帮助信息

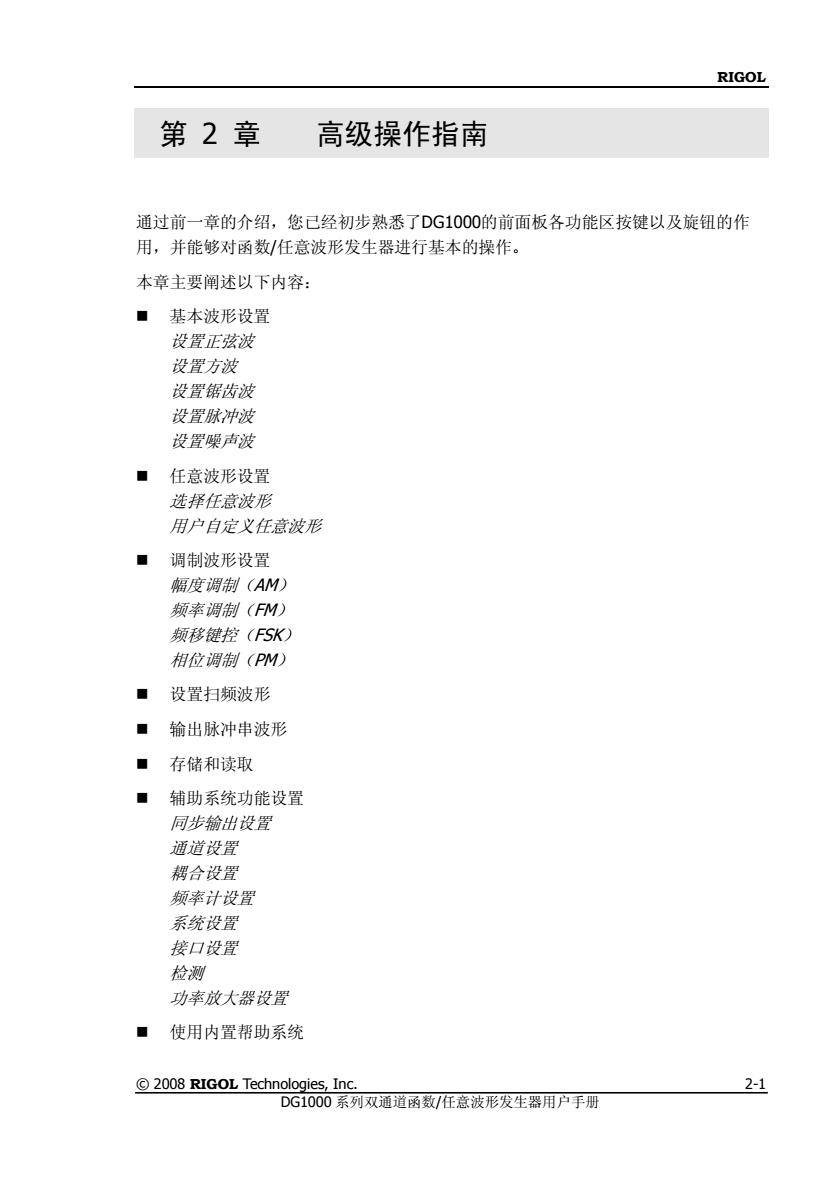

RIGOL 第2章 高级操作指南 通过前一章的介绍，您已经初步熟悉了DG1O00的前面板各功能区按键以及旋钮的作 用，并能够对函数/任意波形发生器进行基本的操作。 本章主要阐述以下内容： ■基本波形设置 设置正弦波 设置方波 设置发波 设置脉冲淡 设营噪西波 。任意波形设置 选择任意波形 用户自定义任意波形 ■调制波形设置 幅度调制(AM) 颜率调制(FM 顿移罐控(FSK 相位调制(PM) ■设置扫频波形 ■输出脉冲串波形 ■存储和读取 ■辅助系统功能设置 同步输出设置 通道设置 耦合设置 颜率计设置 系统设罚 接口设置 拾测 功率放大器设置 ■使用内置帮助系统 Q2RGoL1r8瓷急瓷双是商数在套形吸生用手有 21
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-1 第 2 章 高级操作指南 通过前一章的介绍，您已经初步熟悉了DG1000的前面板各功能区按键以及旋钮的作 用，并能够对函数/任意波形发生器进行基本的操作。 本章主要阐述以下内容： 基本波形设置 设置正弦波 设置方波 设置锯齿波 设置脉冲波 设置噪声波 任意波形设置 选择任意波形 用户自定义任意波形 调制波形设置 幅度调制（AM） 频率调制（FM） 频移键控（FSK） 相位调制（PM） 设置扫频波形 输出脉冲串波形 存储和读取 辅助系统功能设置 同步输出设置 通道设置 耦合设置 频率计设置 系统设置 接口设置 检测 功率放大器设置 使用内置帮助系统

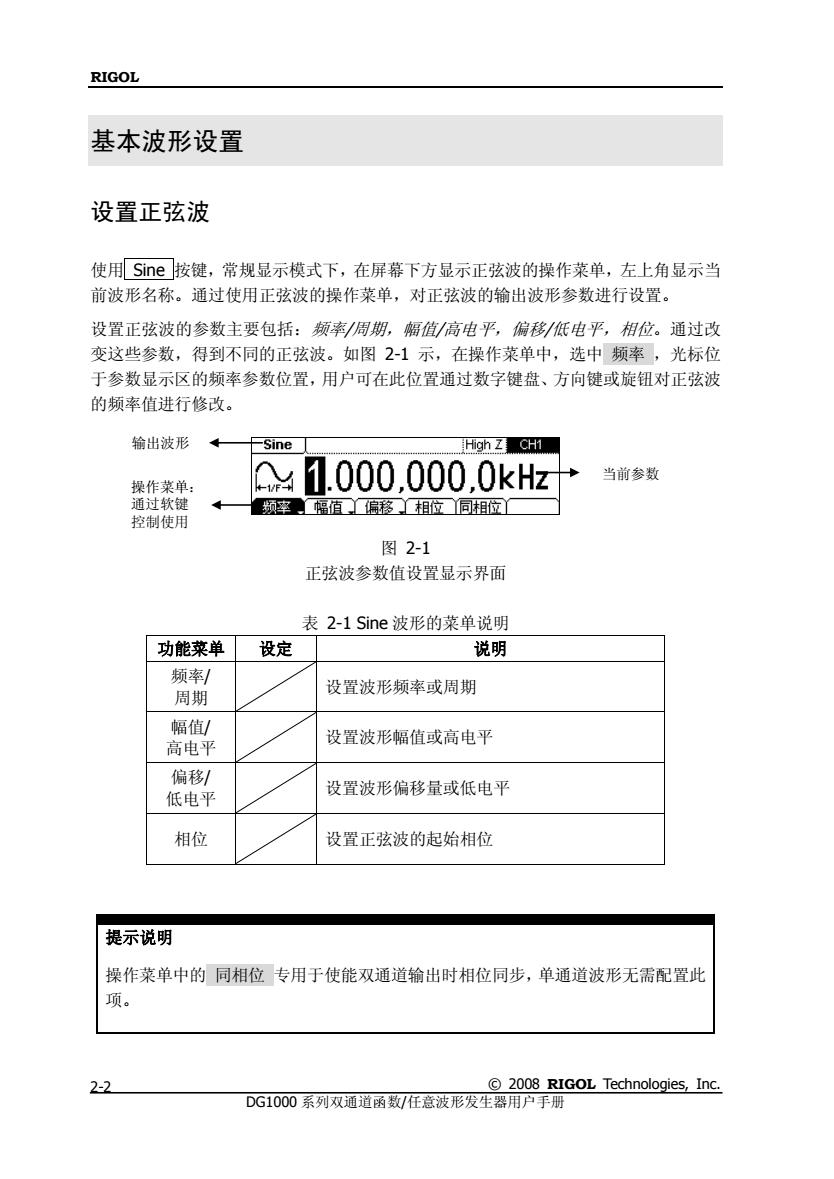

RIGOL 基本波形设置 设置正弦波 使用Sine按键，常规显示模式下，在屏幕下方显示正弦波的操作菜单，左上角显示当 前波形名称。通过使用正弦波的操作菜单，对正弦波的输出波形参数进行设置。 设置正弦波的参数主要包括：须率/周期，幅值/高电平，偏移/低电平，相位。通过改 变这些参数，得到不同的正弦波。如图2-1示，在操作菜单中，选中频率，光标位 于参数显示区的频率参数位置，用户可在此位置通过数字键盘、方向键或旋钮对正弦波 的频率值进行修改。 输出波形 Sine ·当前参数 操作单 01.000.000.0kHz+ 控制使用 频率值停移相位同相位丫 图2-1 正弦波参数值设置显示界面 表2-1Sine波形的菜单说明 功能菜单设定 说明 频 期 设置波形频率或周期 幅值 设置波形幅值或高电平 高电平 偏移 低电平 设置波形偏移量或低电平 相位 设置正弦波的起始相位 提示说明 操作菜单中的同相位专用于使能双通道输出时相位同步，单通道波形无需配置止 顶。 2008 RIGOL Technologies,Inc DG10O0系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-2 基本波形设置 设置正弦波 使用 Sine 按键，常规显示模式下，在屏幕下方显示正弦波的操作菜单，左上角显示当 前波形名称。通过使用正弦波的操作菜单，对正弦波的输出波形参数进行设置。 设置正弦波的参数主要包括：频率/周期，幅值/高电平，偏移/低电平，相位。通过改 变这些参数，得到不同的正弦波。如图 2-1 示，在操作菜单中，选中 频率 ，光标位 于参数显示区的频率参数位置，用户可在此位置通过数字键盘、方向键或旋钮对正弦波 的频率值进行修改。 图 2-1 正弦波参数值设置显示界面 表 2-1 Sine 波形的菜单说明 功能菜单 设定 说明 频率/ 周期 设置波形频率或周期 幅值/ 高电平 设置波形幅值或高电平 偏移/ 低电平 设置波形偏移量或低电平 相位 设置正弦波的起始相位 提示说明 操作菜单中的 同相位 专用于使能双通道输出时相位同步，单通道波形无需配置此 项。 当前参数 值 输出波形 操作菜单： 通过软键 控制使用

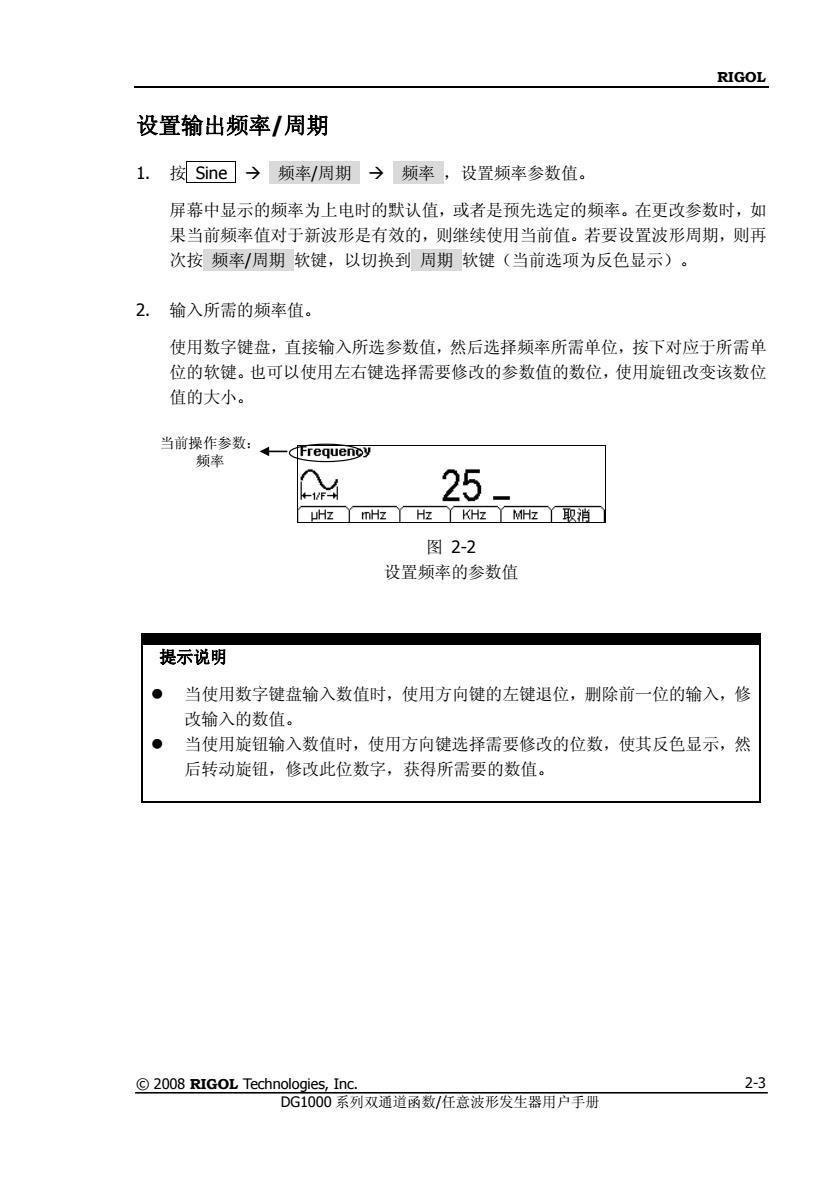

RIGOL 设置输出频率/周期 1.按Sie→频率/周期→频率，设置频率参数值。 屏幕中显示的频率为上电时的默认值，或者是预先选定的频率。在更改参数时，如 果当前频率值对于新波形是有效的，则继续使用当前值。若要设置波形周期，则再 次按频率/周期软键，以切换到周期软键（当前选项为反色显示）。 2.输入所需的频率值。 使用数字健盘，直接输入所选参数值，然后选择频率所需单位，按下对应于所需单 位的软键。也可以使用左右键选择需要修改的参数值的数位，使用旋钮改变该数位 值的大小。 当前操作参数：←一Frequenoy 频率 A 25 HHHM取消 图2-2 设置频率的参数值 提示说明 ·当使用数字键盘输入数值时，使用方向键的左键退位，删除前一位的输入，修 改输入的数值 ·当使用旋钮输入数值时，使用方向键选择需要修改的位数，使其反色显示，然 后转动旋钮，修改此位数字，获得所需要的数值。 Q28c0cL山瓷益紧清作装形发生男用户平有 2-3
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-3 设置输出频率/周期 1. 按 Sine 频率/周期 频率 ，设置频率参数值。 屏幕中显示的频率为上电时的默认值，或者是预先选定的频率。在更改参数时，如 果当前频率值对于新波形是有效的，则继续使用当前值。若要设置波形周期，则再 次按 频率/周期 软键，以切换到 周期 软键（当前选项为反色显示）。 2. 输入所需的频率值。 使用数字键盘，直接输入所选参数值，然后选择频率所需单位，按下对应于所需单 位的软键。也可以使用左右键选择需要修改的参数值的数位，使用旋钮改变该数位 值的大小。 图 2-2 设置频率的参数值 提示说明 当使用数字键盘输入数值时，使用方向键的左键退位，删除前一位的输入，修 改输入的数值。 当使用旋钮输入数值时，使用方向键选择需要修改的位数，使其反色显示，然 后转动旋钮，修改此位数字，获得所需要的数值。 当前操作参数： 频率
