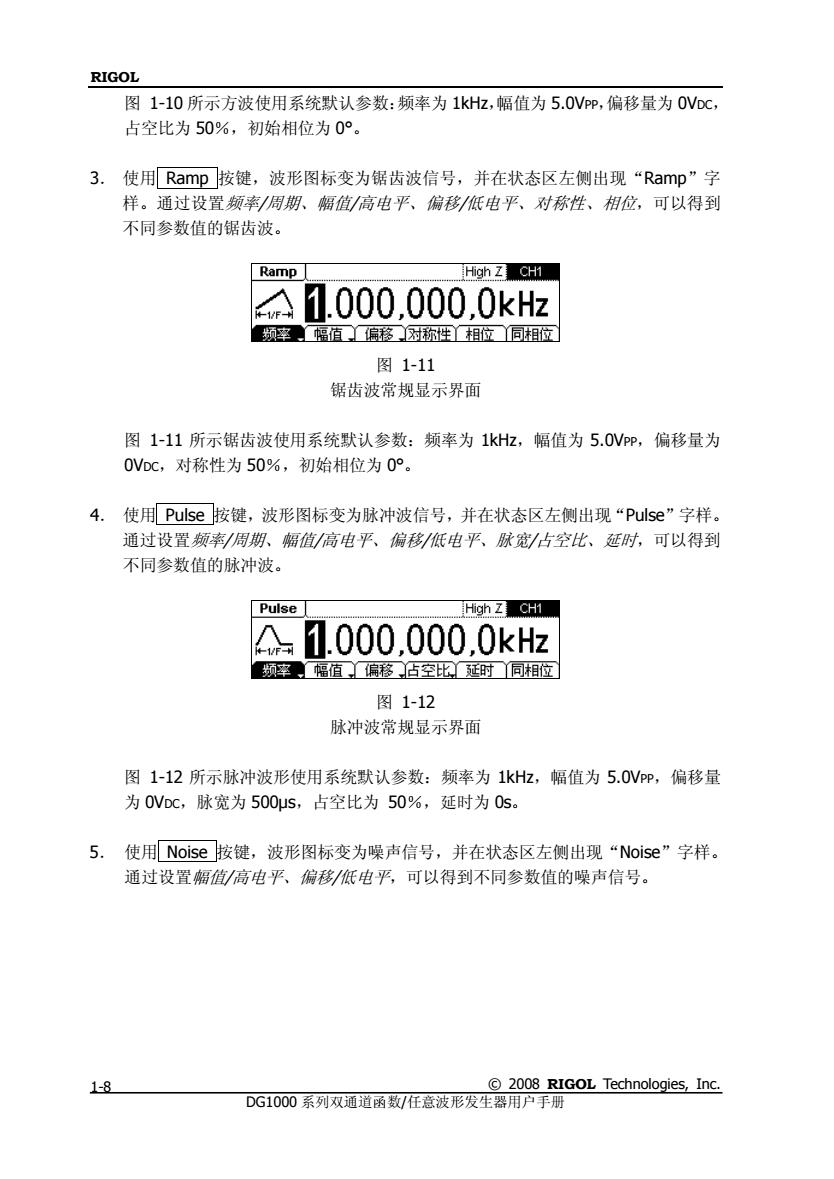

RIGOL 图1-10所示方波使用系统默认参数：频率为1kHz,幅值为5.0Vp,偏移量为0Vc, 占空比为50%，初始相位为0°。 3.使用Ramp按键，波形图标变为锯齿波信号，并在状态区左侧出现“Ramp”字 样。通过设置率周期、幅值高电平、偏移/低电平、对称性、相位，可以得到 不同参数值的锯齿波。 Ramp High Z CH1■ 1.000000,0kHz 福值移称性相位同相位 图1-11 锯齿波常规显示界面 图1-11所示锯齿波使用系统默认参数：频率为1kHz,幅值为5.0V仰，偏移量为 0Vc,对称性为50%，初始相位为0° 4.使用Puse按键，波形图标变为脉冲波信号，并在状态区左侧出现“Puse”字样 通过设置颜南/周期、幅值高电平、偏移/低电平、脉宽/占空比、延时，可以得到 不同参数值的脉冲波。 Pulse HonZ CH1 1.000.0000kHz 频率幅值偏移空比时同相位 图1-12 脉冲波常规显示界面 图1-12所示脉冲波形使用系统默认参数：频率为1kH忆，幅值为5.0Vp,偏移量 为0VDc,脉宽为500u5,占空比为50%，延时为0s。 5.使用Noise按键，波形图标变为噪声信号，并在状态区左侧出现“Noise”字样。 通过设置幅值/高电平、偏移/低电平，可以得到不同参数值的噪声信号。 2008 RIGOL Technologies,Inc DG1000系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-8 图 1-10 所示方波使用系统默认参数：频率为 1kHz，幅值为 5.0VPP，偏移量为 0VDC， 占空比为 50％，初始相位为 0°。 3． 使用 Ramp 按键，波形图标变为锯齿波信号，并在状态区左侧出现“Ramp”字 样。通过设置频率/周期、幅值/高电平、偏移/低电平、对称性、相位，可以得到 不同参数值的锯齿波。 图 1-11 锯齿波常规显示界面 图 1-11 所示锯齿波使用系统默认参数：频率为 1kHz，幅值为 5.0VPP，偏移量为 0VDC，对称性为 50％，初始相位为 0°。 4． 使用 Pulse 按键，波形图标变为脉冲波信号，并在状态区左侧出现“Pulse”字样。 通过设置频率/周期、幅值/高电平、偏移/低电平、脉宽/占空比、延时，可以得到 不同参数值的脉冲波。 图 1-12 脉冲波常规显示界面 图 1-12 所示脉冲波形使用系统默认参数：频率为 1kHz，幅值为 5.0VPP，偏移量 为 0VDC，脉宽为 500μs，占空比为 50％，延时为 0s。 5． 使用 Noise 按键，波形图标变为噪声信号，并在状态区左侧出现“Noise”字样。 通过设置幅值/高电平、偏移/低电平，可以得到不同参数值的噪声信号
RIGOL Noise HighZ CH1 5.000 VPP 二幅值偏移 图1-13 噪声波形常规显示界面 图1-13所示波形为系统默认的信号参数：幅值为5.0Vpp,偏移量为0Vc。 6.使用Ab胺键，波形图标变为任意波信号，并在状态区左侧出现“Ab”字样。 通过设置须率」周期、幅值/高电平、偏移/低电平、相位，可以得到不同参数值的 任意波信号。 Arb NegRamp HC CH1 5.000VPp 频率幅值。偏移装载编棉◆ Arb☐NegRamp ligh CH1■ w 0.0° 相位同相位二 图1-14 任意波形常规显示界面 图1-14所示NegRamp倒三角波形使用系统默认参数：频率为1kH,幅值为 5.0Vpp,偏移量为0Vc,相位为0°. 7.使用CH2键切换通道，当前选中的通道可以进行参数设置。在常规和图形模式下 均可以进行通道切换，以便用户观察和比较两通道中的波形。 8.使用Vw键切换视图，使波形显示在单通道常规模式、单通道图形模式、双通 道常规模式之间切换。此外，当仪器处于远程模式，按下该键可以切换到本地模式。 2008 RIGOL Technologies,Inc. 1-9 DG1000系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-9 图 1-13 噪声波形常规显示界面 图 1-13 所示波形为系统默认的信号参数：幅值为 5.0VPP，偏移量为 0VDC。 6． 使用 Arb 按键，波形图标变为任意波信号，并在状态区左侧出现“Arb”字样。 通过设置频率/周期、幅值/高电平、偏移/低电平、相位，可以得到不同参数值的 任意波信号。 图 1-14 任意波形常规显示界面 图 1-14 所示 NegRamp 倒三角波形使用系统默认参数：频率为 1kHz，幅值为 5.0VPP，偏移量为 0VDC，相位为 0°。 7． 使用 键切换通道，当前选中的通道可以进行参数设置。在常规和图形模式下 均可以进行通道切换，以便用户观察和比较两通道中的波形。 8． 使用 View 键切换视图，使波形显示在单通道常规模式、单通道图形模式、双通 道常规模式之间切换。此外，当仪器处于远程模式，按下该键可以切换到本地模式
RIGOL 初步了解输出设置 如下图1-15所示，在前面板右侧有两个按键，用于通道输出、频率计输入的控制。下 面的说明将引导您逐步熟悉这些功能。 图1-15通道输出、频率计输入 通道1输出 通道2不输出 Sine 1.000,00KH21.500,00KH2 频率留值偏移相位同相位 图1-16通道输出控制 1.使用Output按键，启用或禁用前面板的输出连接器输出信号。已按下Output键 的通道显示“ON”且键灯被点亮 2.在频率计模式下，CH2对应的Output连接器作为频率计的信号输入端，CH2自动 关闭，禁用输出。 2008 RIGOL Technologies,Inc. DG1000系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-10 初步了解输出设置 如下图 1-15 所示，在前面板右侧有两个按键，用于通道输出、频率计输入的控制。下 面的说明将引导您逐步熟悉这些功能。 图 1-15 通道输出、频率计输入 图 1-16 通道输出控制 1. 使用 Output 按键，启用或禁用前面板的输出连接器输出信号。已按下 Output 键 的通道显示“ON”且键灯被点亮。 2. 在频率计模式下，CH2 对应的 Output 连接器作为频率计的信号输入端，CH2 自动 关闭，禁用输出。 通道 1 输出 通道 2 不输出

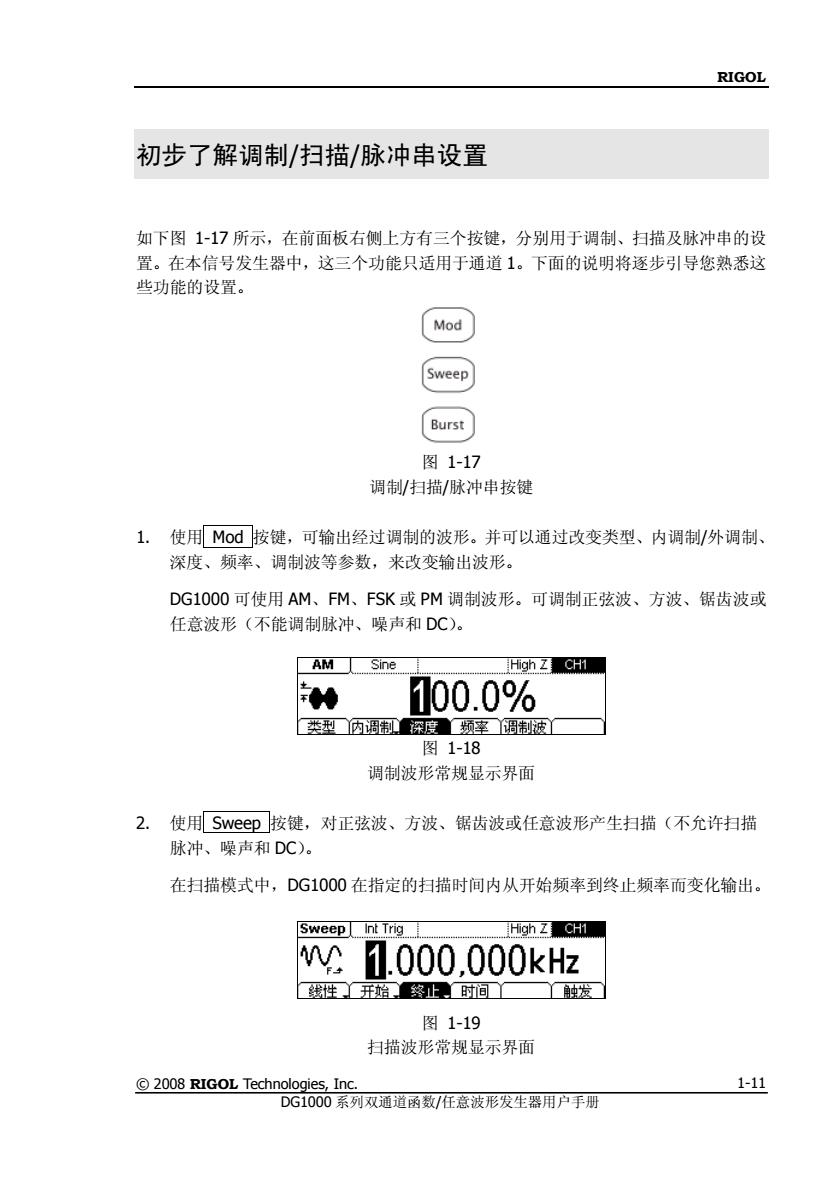

RIGOL 初步了解调制/扫描/脉冲串设置 如下图117所示，在前面板右侧上方有三个按键，分别用于调制、扫描及脉冲串的设 置。在本信号发生器中，这三个功能只适用于通道1。下面的说明将逐步引导您熟悉这 些功能的设置。 Mod Sweep Burst】 图1-17 调制/扫描/脉冲串按键 1.使用MOd按键，可输出经过调制的波形。并可以通过改变类型、内调制/外调制 深度、频率、调制波等参数，来改变输出波形。 DG1O00可使用AM、FM、FSK或PM调制波形。可调制正弦波、方波、锯齿波或 任意波形（不能调制脉冲、噪声和DC)。 AM Sine High Z CH1 100.0% 类型内调制深度率波二 图1-18 调制波形常规显示界面 2.使用Sweep按键，对正弦波、方波、锯齿波或任意波形产生扫描（不允许扫描 脉冲、噪声和DC)。 在扫描模式中，DG1000在指定的扫描时间内从开始频率到终止频率而变化输出。 Sweep Int Trig High Z CH1 1.000.000kHz 线性开始终止时间☐触发 图1-19 扫描波形常规显示界面 Q286OLr瓷流双是两致任意形双生法用户手霜 1-11
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-11 初步了解调制/扫描/脉冲串设置 如下图 1-17 所示，在前面板右侧上方有三个按键，分别用于调制、扫描及脉冲串的设 置。在本信号发生器中，这三个功能只适用于通道 1。下面的说明将逐步引导您熟悉这 些功能的设置。 图 1-17 调制/扫描/脉冲串按键 1. 使用 Mod 按键，可输出经过调制的波形。并可以通过改变类型、内调制/外调制、 深度、频率、调制波等参数，来改变输出波形。 DG1000 可使用 AM、FM、FSK 或 PM 调制波形。可调制正弦波、方波、锯齿波或 任意波形（不能调制脉冲、噪声和 DC）。 图 1-18 调制波形常规显示界面 2. 使用 Sweep 按键，对正弦波、方波、锯齿波或任意波形产生扫描（不允许扫描 脉冲、噪声和 DC）。 在扫描模式中，DG1000 在指定的扫描时间内从开始频率到终止频率而变化输出。 图 1-19 扫描波形常规显示界面
RIGOL 3.使用Bust胺键，可以产生正弦波、方波、锯齿波、脉冲波或任意波形的脉冲 串波形输出，噪声只能用于门控脉冲串。 Burst int Trig High Z CH1 2 0.0° M循环循环数相位周期延迟触发 图1-20 脉冲串波形常规显示界面 名词解释 脉冲串：输出具有指定循环数目的波形，称为“脉冲串”。 脉冲串可持续特定数目的波形循环(N循环脉冲串)，或受外部门控信号控制（为门 控脉冲串)。脉冲串可适用于任何波形函数(DC除外)，但是噪声只能用于门控脉冲 串。 1612 2008 RIGOL Technologies,Inc. DG1000系列双通道函数/任意波形发生器用户手厅
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 1-12 3. 使用 Burst 按键，可以产生正弦波、方波、锯齿波、脉冲波或任意波形的脉冲 串波形输出，噪声只能用于门控脉冲串。 图 1-20 脉冲串波形常规显示界面 名词解释 脉冲串：输出具有指定循环数目的波形，称为“脉冲串”。 脉冲串可持续特定数目的波形循环（N 循环脉冲串），或受外部门控信号控制（为门 控脉冲串）。脉冲串可适用于任何波形函数（DC 除外），但是噪声只能用于门控脉冲 串
