YB4325示波器使用手册 江苏绿扬电子仪器集团有限公司 本产品采用的标准：EN61010.1(1993) 测量、控制和实验室电子仪器的安全要求标准 EN-IEC61326-1(1997 测量和实验宫申子仪器的EMC要求 本企业通过1S09001国际质量体系认证 本产品按1S09001标准设计生产。 注意事项 请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。为了防止可能发生的危险，本 产品只可在规定的范围内使用。只有专业技术人品木可讲行维修。 防止火灾及人身伤者 *使用适当的电源线。只可使用本产品专用、并且核准该使用国的电源线。 *产品接地。本产品通过电源线接地导线接地，接地导线必须与大地相连。前面板上的接地 点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接 地点和大地连接。 *请勿在无仪器盖板时操作。如盖板或面板己卸下，请勿操作本产品。 *使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 ◆在有可疑故障时。请勿操作。如怀疑本产品有损坏，请让专业人员进行检查。 ◆当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网， 示波器内的电路会被损坏。 延长仪器使用寿命 储存与使用 *不可在寒冷或炎热环境下使用，仪器工作温度是0℃一40℃。不可将仪器从寒冷的环境中 突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。 *不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度范围是35~90%。 *不可将仪器放置在剧烈震动或强磁场的地方。 操作 *不可堵塞或用金属、导线插入仪器通风孔。 *不可倒置、撞击或用探极、连接线拖拉仪器 *不可将电烙铁放在仪器框架或表面上。 清理 *用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯 校准周期 *为了能够保证仪器测量精度，仪器每工作1000小时或6个月要求校准一次，若使用时间较 短，则一年校准一次。 本产品上可能出现如下标记： 序号 符号 说明 序号 符号 说明 直流电 7 关（电源）
YB4325 示波器使用手册 江苏绿扬电子仪器集团有限公司 本产品采用的标准：EN61010.1(1993) 测量、控制和实验室电子仪器的安全要求标准 EN-IEC61326-1(1997) 测量和实验室电子仪器的 EMC 要求 本企业通过 ISO9001 国际质量体系认证， 本产品按 ISO9001 标准设计生产。 注意事项 请阅读下列注意事项，以避免人身伤害，延长仪器使用寿命。为了防止可能发生的危险，本 产品只可在规定的范围内使用。只有专业技术人员才可进行维修。 防止火灾及人身伤害 *使用适当的电源线。只可使用本产品专用、并且核准该使用国的电源线。 *产品接地。本产品通过电源线接地导线接地，接地导线必须与大地相连。前面板上的接地 点同仪器整机连接，用来防止触电和保护人体安全，在和任何接插头连接之前，应确认此接 地点和大地连接。 *请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 *使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 *在有可疑故障时。请勿操作。如怀疑本产品有损坏，请让专业人员进行检查。 *当用示波器测量电网电压时，一定要事先采用一些附加的措施，若直接将探极接入电网， 示波器内的电路会被损坏。 延长仪器使用寿命 储存与使用 *不可在寒冷或炎热环境下使用，仪器工作温度是 0℃～40℃。不可将仪器从寒冷的环境中 突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上形成水汽凝结。 *不可将仪器放在湿度大或灰尘多的地方，最佳使用相对湿度范围是 35～90％。 *不可将仪器放置在剧烈震动或强磁场的地方。 操作 *不可堵塞或用金属、导线插入仪器通风孔。 *不可倒置、撞击或用探极、连接线拖拉仪器。 *不可将电烙铁放在仪器框架或表面上。 清理 *用软布沾中性洗涤剂擦拭锈迹或灰尘，不可用强挥发材料，如苯。 校准周期 *为了能够保证仪器测量精度，仪器每工作 1000 小时或 6 个月要求校准一次，若使用时间较 短，则一年校准一次。 本产品上可能出现如下标记： 序号 符号 说明 序号 符号 说明 1 ! 直流电 7 ○ 关（电源）
交流电 正、负极 接地 警示触电危险 保护接地 10 /TY 警示 77 接机架 11 推动开关按入 开（电源） 12 推动开关按出 简介 谢谢您购买YB4325系列示波器 为了确保正确使用，请在使用之前仔细阅读本说明书。阅闭，请保存好说明书。 该示波器根据 的质量控制标准设 和检 并通过了 系 环境试 售后服务：如果出现任何故障，请与我们销售部或各维修点联系，以便获得快而有效的售后 服务 注煮， 该示波器必须在规定的环墙中使用，木能保证其处于最住工作状态。 该示波器在运输过程中 光迹线可能会轻微地发生倾斜。如果出现这一现象，请调节前面板 上的光迹旋钮，将光迹调至与水平线平行。 安全普告： 电源插头应有接地保护。 *更换保险独必须断开输入电源】 *非专业人员请勿打开机箱盖板 “维修请与我厂维修点或专职维修人员联系。 概述 YB4325系列示波器轻颗小巧、使用方便，并具有以下特点： 1)频率范围广：DC20MH-3dB 2)灵敏度高：最高偏转系数Imv/d 3)6英寸 屏幕：便于清楚观 信号波形 4)数字编码开关 操作灵活，定位准确 5)光标读出测量：光标数字读出可使信号观察与测量变得更为迅速精确，屏幕上可提供7 种功能(AV、△V%、△VdB、△T、1/△T、占空比、相位) 6)触发源：丰富的触发源功能(CH1、CH2、电源触发、外触发)。使用交替触发操作可获 得两个不相关电信号稳定的同步显示。 7)触发耦合：全新的触发耦合电路设计，对各类不同频率、不同电压组合的电信号使用该 操作可获得稳定的同步显示。 8)自动聚焦：测量过程中聚焦电平可自动校正。 9)触发锁定：触发电路呈全自动同步状态，无需人工调节触发电平。 10) 释抑调节：使各种复杂波形同步更加稳定。 二，仪器配置
2 ～ 交流电 8 +、－ 正、负极 3 ! 接地 9 ! 警示触电危险 4 ! 保护接地 10 ! 警示 5 ! 接机架 11 ! 推动开关按入 6 ｜ 开（电源） 12 ! 推动开关按出 简介 谢谢您购买ＹＢ４３２５系列示波器 为了确保正确使用，请在使用之前仔细阅读本说明书。阅闭，请保存好说明书。 该示波器根据严格的质量控制标准设计生产和检验，并通过了一系列环境试验。 售后服务:如果出现任何故障，请与我们销售部或各维修点联系，以便获得快而有效的售后 服务。 注意： 该示波器必须在规定的环境中使用，才能保证其处于最佳工作状态。 该示波器在运输过程中，光迹线可能会轻微地发生倾斜。如果出现这一现象，请调节前面板 上的光迹旋钮，将光迹调至与水平线平行。 安全警告： *电源插头应有接地保护。 *更换保险丝必须断开输入电源。 *非专业人员请勿打开机箱盖板。 *维修请与我厂维修点或专职维修人员联系。 一．概述 YB4325 系列示波器轻颖小巧、使用方便，并具有以下特点： 1） 频率范围广：DC~20MHz -3dB 2） 灵敏度高：最高偏转系数 1mv/div 3） 6 英寸大屏幕：便于清楚观看信号波形。 4） 数字编码开关：操作灵活，定位准确。 5） 光标读出测量：光标数字读出可使信号观察与测量变得更为迅速精确，屏幕上可提供 7 种功能（ΔV、ΔV%、ΔVdB、ΔT、1/ΔT、占空比、相位） 6） 触发源:丰富的触发源功能（CH1、CH2、电源触发、外触发）。使用交替触发操作可获 得两个不相关电信号稳定的同步显示。 7） 触发耦合：全新的触发耦合电路设计，对各类不同频率、不同电压组合的电信号使用该 操作可获得稳定的同步显示。 8） 自动聚焦：测量过程中聚焦电平可自动校正。 9） 触发锁定：触发电路呈全自动同步状态，无需人工调节触发电平。 10） 释抑调节：使各种复杂波形同步更加稳定。 二．仪器配置
提供的标准配置如下 )示波器 2 1台 探极 …2根 )使用说明书， 1本 三。使用注意事项 1)避免过冷和过热。 不可将示波器长期暴露在日光或靠近热源的地方，如火炉 2)不可在寒冷天 时放在室 外使用。仪器工作温度应是0℃~40℃ 3)避免炎热和寒冷环境的交 不可将示波器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上 形成水汽凝结。 4)避免湿度、水分和灰尘 如果将示波器放在湿度大或灰尘多的地方，可能导致仪器操作出现故障。最佳使用相对湿度 范围是35 90% 5)示波器是一种精密测量仪器，应避免放置在剧烈振动的地方，否则会导致仪器操作出现 故障。 6)避免放置仪器的地方有磁器或强磁场， 示波器对电磁场较为敏感，不可在具有强烈磁场的地方操作示波器，不可将破性物体靠近示 波器 7)储存 *不可将物体放置在示波器上，注意不要堵塞仪器的通风孔。 *仪器不可遭到强烈的撞击。 *不可将导线或尖针插进通风刊 *不可用探极、连接线拖拉仪器 *不可将电烙铁放在示波器框架或示波器表面上 *避免长期倒置存放和运输。 如果示波器不能正常工作，重新检查操作步骤，如果仪器确己出现故障，可与你最近的销售 处联系以伸修理。 使用之前的检杏步魔 1)检查电压：参看下表可知该示波器的正确工作电压范围，在接通电源之前应检查电源电 压。 额定电压 工作申压 交流220V 交流198242V 2)确保使用的保险丝是指定的型号 为了防止由于过电流引起的电路损坏，请使用正确的保险丝值。 额定由压 领定申流 交流220V 如果保险丝熔断，仔细检查原因，修理之后换上规定的保险丝 如果使用保险丝不当，不仅会导致出现故障，甚至会使故障扩大，因此，必须使用正确的保 哈丝 3)辉度不可太方 不可将光点和扫描线调得过亮，否则不仅会使眼睛疲劳，而且如果长时间会使示波管的荧
提供的标准配置如下： 1） 示波器…………………..1 台 2） 探极……………………..2 根 3） 使用说明书……………..1 本 三．使用注意事项 1）避免过冷和过热。 不可将示波器长期暴露在日光或靠近热源的地方，如火炉。 2）不可在寒冷天气时放在室外使用。仪器工作温度应是 0℃～40℃。 3）避免炎热和寒冷环境的交替 不可将示波器从寒冷的环境中突然搬到炎热的环境或相反进行，这将导致仪器内部和屏幕上 形成水汽凝结。 4）避免湿度、水分和灰尘 如果将示波器放在湿度大或灰尘多的地方，可能导致仪器操作出现故障。最佳使用相对湿度 范围是 35～９０％ 5）示波器是一种精密测量仪器，应避免放置在剧烈振动的地方，否则会导致仪器操作出现 故障。 6）避免放置仪器的地方有磁器或强磁场。 示波器对电磁场较为敏感，不可在具有强烈磁场的地方操作示波器，不可将磁性物体靠近示 波器。 7）储存 *不可将物体放置在示波器上，注意不要堵塞仪器的通风孔。 *仪器不可遭到强烈的撞击。 *不可将导线或尖针插进通风孔。 *不可用探极、连接线拖拉仪器。 *不可将电烙铁放在示波器框架或示波器表面上。 *避免长期倒置存放和运输。 如果示波器不能正常工作，重新检查操作步骤，如果仪器确已出现故障，可与你最近的销售 处联系以便修理。 使用之前的检查步骤： 1）检查电压：参看下表可知该示波器的正确工作电压范围，在接通电源之前应检查电源电 压。 额定电压 工作电压 交流 220V 交流 198～２４２Ｖ ２）确保使用的保险丝是指定的型号； 为了防止由于过电流引起的电路损坏，请使用正确的保险丝值。 额定电压 额定电流 交流 220V 1A 如果保险丝熔断，仔细检查原因，修理之后换上规定的保险丝。 如果使用保险丝不当，不仅会导致出现故障，甚至会使故障扩大，因此，必须使用正确的保 险丝。 3）辉度不可太亮 不可将光点和扫描线调得过亮，否则不仅会使眼睛疲劳，而且如果长时间会使示波管的荧

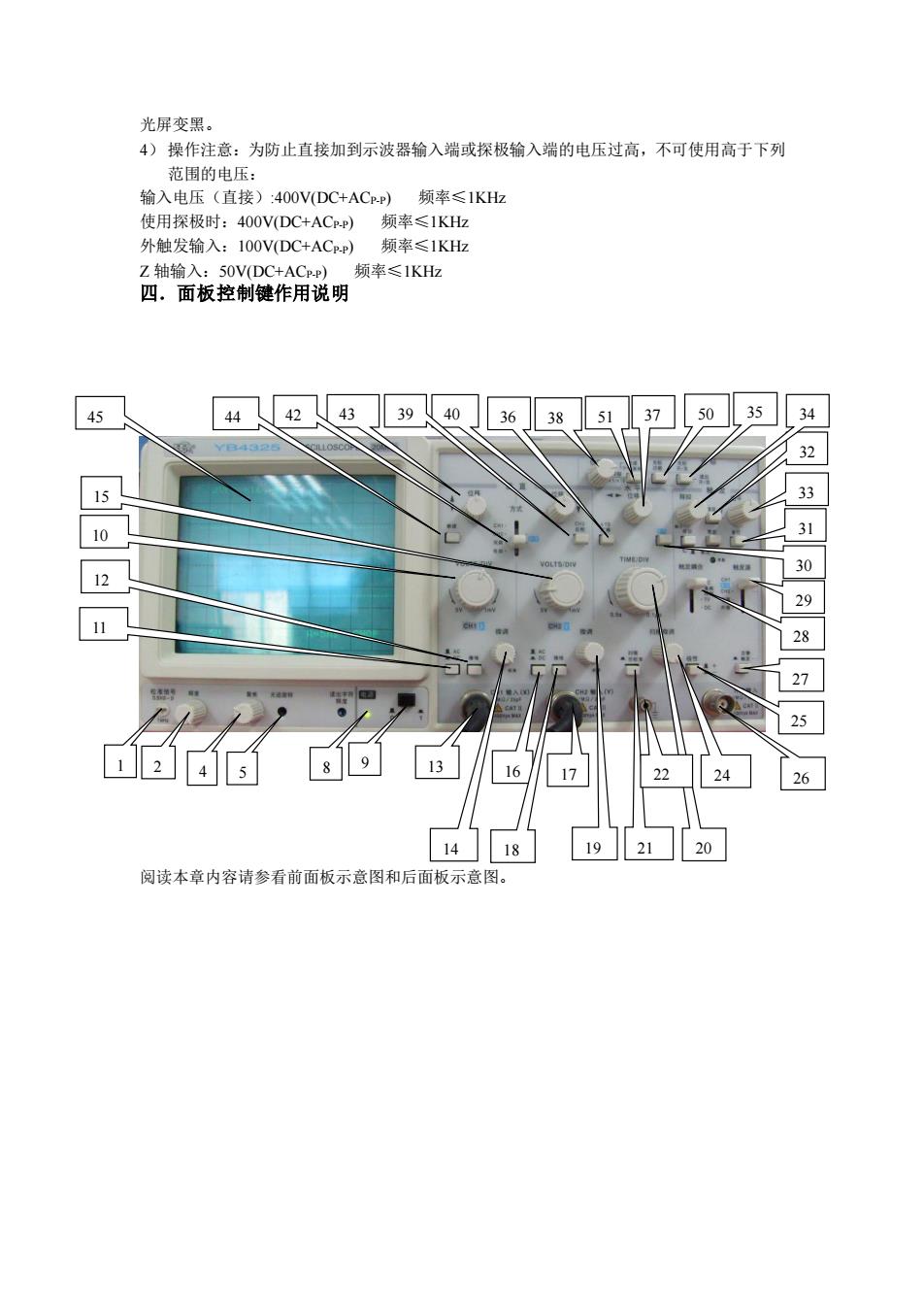

光屏变黑。 4)操作注意：为防止直接加到示波器输入端或探极输入端的电压过高，不可使用高于下列 范围的电压 输入电压（直接）4 00V(DC+ACrP)频率≤IKHz 使用探极时：4OOV(DC+ACpp)频率≤IKHz 外触发输入：1OOV(DC+ACp)须率≤1KHz Z轴输入：50VDC+AC) 频率≤1KH亚 四，面板控制键作用说明 45 44243 36 38 51 35 34 32 15 33 10 12 30 。2 25 2415] 89 13 16 24 26 14 18 1921 20 阅读本章内容请参看前面板示意图和后面板示意图
光屏变黑。 4） 操作注意：为防止直接加到示波器输入端或探极输入端的电压过高，不可使用高于下列 范围的电压： 输入电压（直接）:400V(DC+ACP-P) 频率≤1KHz 使用探极时：400V(DC+ACP-P) 频率≤1KHz 外触发输入：100V(DC+ACP-P) 频率≤1KHz Z 轴输入：50V(DC+ACP-P) 频率≤1KHz 四．面板控制键作用说明 阅读本章内容请参看前面板示意图和后面板示意图。 1 2 4 5 8 9 10 11 12 13 14 15 16 17 18 19 21 20 22 24 25 26 29 27 28 30 31 33 32 38 51 37 50 35 34 8 45 44 42 43 39 40 36

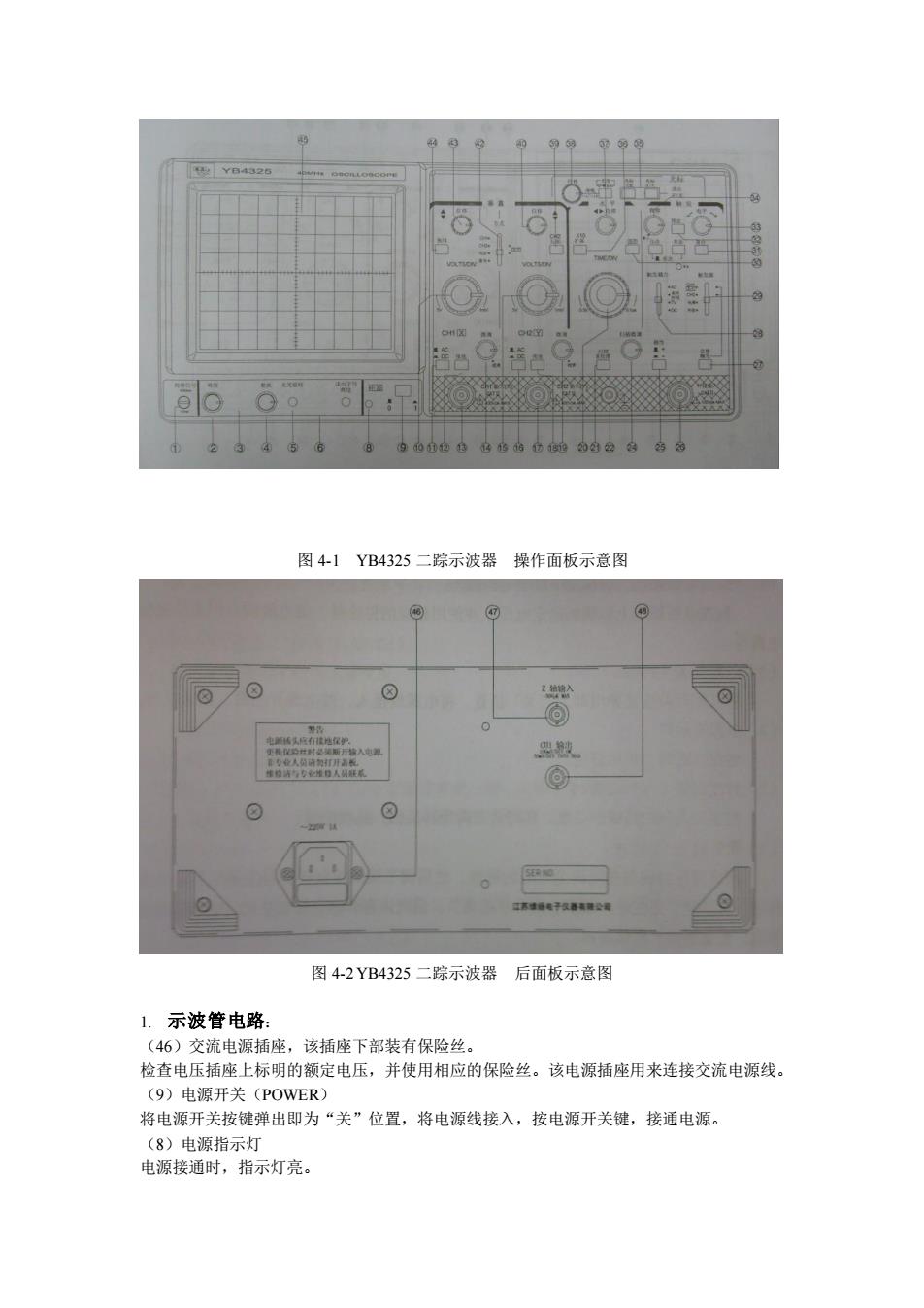

65 图41YB4325二踪示波器操作面板示意图 图42YB4325二踪示波器后面板示意图 1示波管电路： (46)交流电源插座，该插座下部装有保哈空」 检查电压插座上标明的额定电压，并使用相应的保险丝。该电源插座用来连接交流电源线， (9)电源开关(POWER 将电源开关按健弹出即为“关”位置，将电源线接入，按电源开关键，接通电源。 (8)电源指示灯 电源接通时，指示灯亮
图 4-1 YB4325 二踪示波器 操作面板示意图 图 4-2 YB4325 二踪示波器 后面板示意图 1. 示波管电路： （46）交流电源插座，该插座下部装有保险丝。 检查电压插座上标明的额定电压，并使用相应的保险丝。该电源插座用来连接交流电源线。 （9）电源开关（POWER） 将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关键，接通电源。 （8）电源指示灯 电源接通时，指示灯亮
