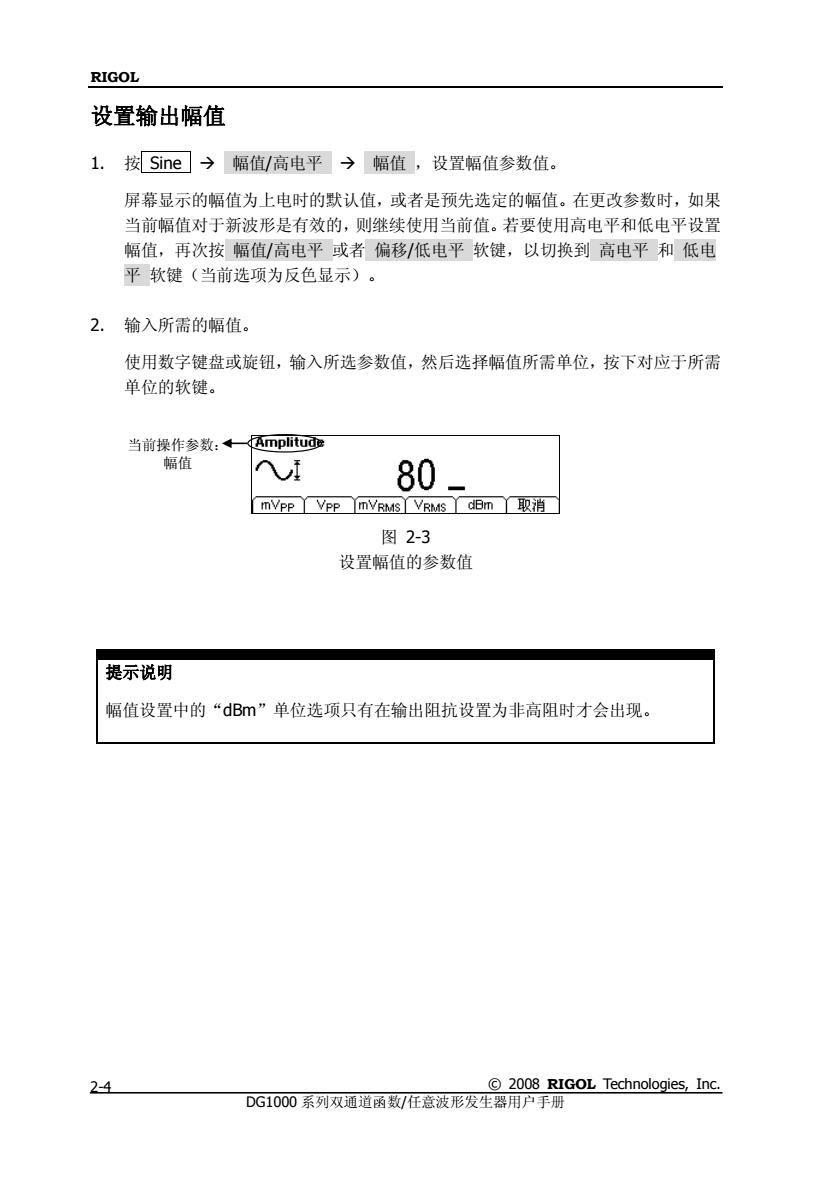

RIGOL 设置输出幅值 1.按Sine→幅值/高电平→幅值，设置幅值参数值。 屏幕显示的幅值为上电时的默认值，或者是预先选定的幅值。在更改参数时，如果 当前幅值对于新波形是有效的，则继续使用当前值。若要使用高电平和低电平设置 幅值，再次按幅值/高电平或者偏移低电平软键，以切换到高电平和低电 平软键（当前选项为反色显示）。 2.输入所需的幅值。 使用数字键盘或旋钮，输入所选参数值，然后选择幅值所需单位，按下对应于所需 单位的软键。 80 mVPP VPP mVRMS VRMS dBm取消 图2-3 设置幅值的参数值 提示说明 幅值设置中的“dBm”单位选项只有在输出阻抗设置为非高阻时才会出现。 24 2008 RIGOL Technologies,Inc. DG1000系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-4 设置输出幅值 1. 按 Sine 幅值/高电平 幅值 ，设置幅值参数值。 屏幕显示的幅值为上电时的默认值，或者是预先选定的幅值。在更改参数时，如果 当前幅值对于新波形是有效的，则继续使用当前值。若要使用高电平和低电平设置 幅值，再次按 幅值/高电平 或者 偏移/低电平 软键，以切换到 高电平 和 低电 平 软键（当前选项为反色显示）。 2. 输入所需的幅值。 使用数字键盘或旋钮，输入所选参数值，然后选择幅值所需单位，按下对应于所需 单位的软键。 图 2-3 设置幅值的参数值 提示说明 幅值设置中的“dBm”单位选项只有在输出阻抗设置为非高阻时才会出现。 当前操作参数： 幅值

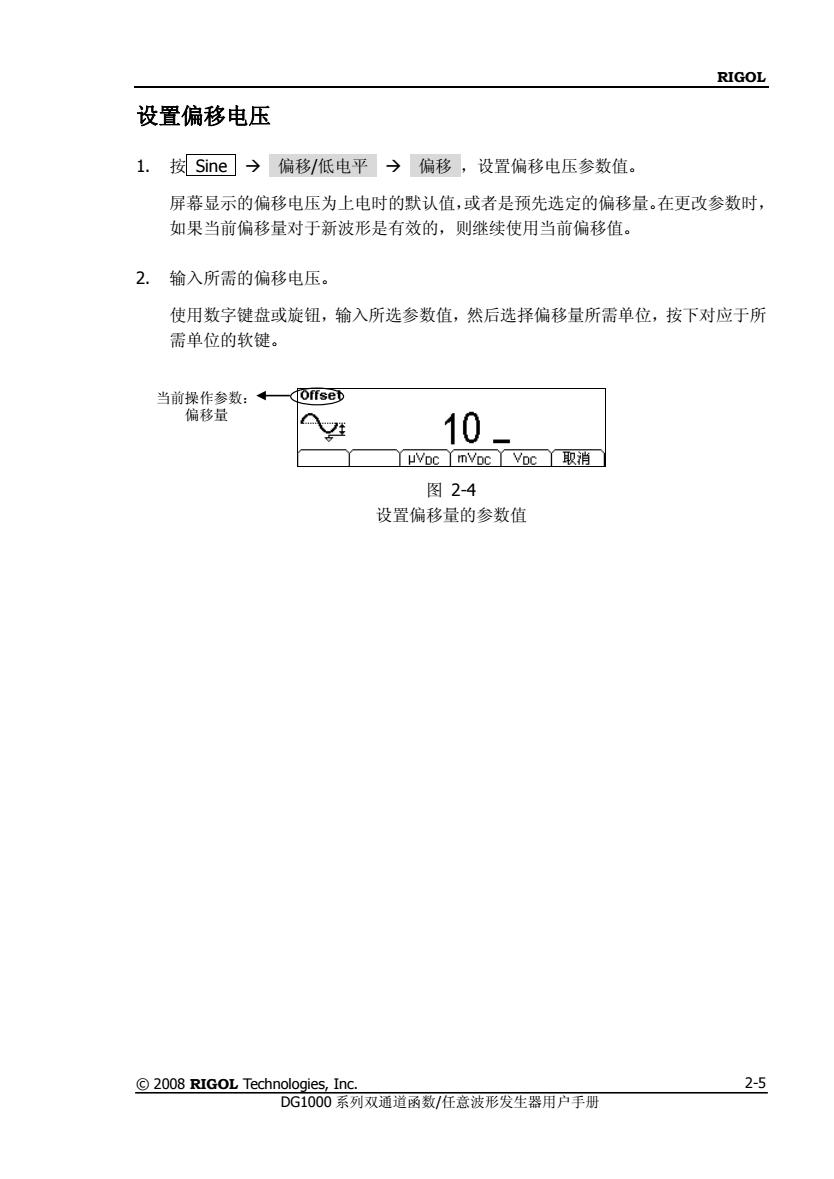

RIGOL 设置偏移电压 1.按Sine→偏移/低电平→偏移，设置偏移电压参数值。 屏幕显示的偏移电压为上电时的默认值，或者是预先选定的偏移量。在更改参数时， 如果当前偏移量对于新波形是有效的，则继续使用当前偏移值。 2.输入所需的偏移电压。 使用数字键盘或旋钮，输入所选参数值，然后选择偏移量所需单位，按下对应于所 需单位的软键。 [orseb 10 Voc mVoc Voc取消L 图2-4 设置偏移量的参数值 Q2如8c0L1他加光赢紧南可雁液形友车法用户手霜 2-5
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-5 设置偏移电压 1. 按 Sine 偏移/低电平 偏移 ，设置偏移电压参数值。 屏幕显示的偏移电压为上电时的默认值，或者是预先选定的偏移量。在更改参数时， 如果当前偏移量对于新波形是有效的，则继续使用当前偏移值。 2. 输入所需的偏移电压。 使用数字键盘或旋钮，输入所选参数值，然后选择偏移量所需单位，按下对应于所 需单位的软键。 图 2-4 设置偏移量的参数值 当前操作参数： 偏移量

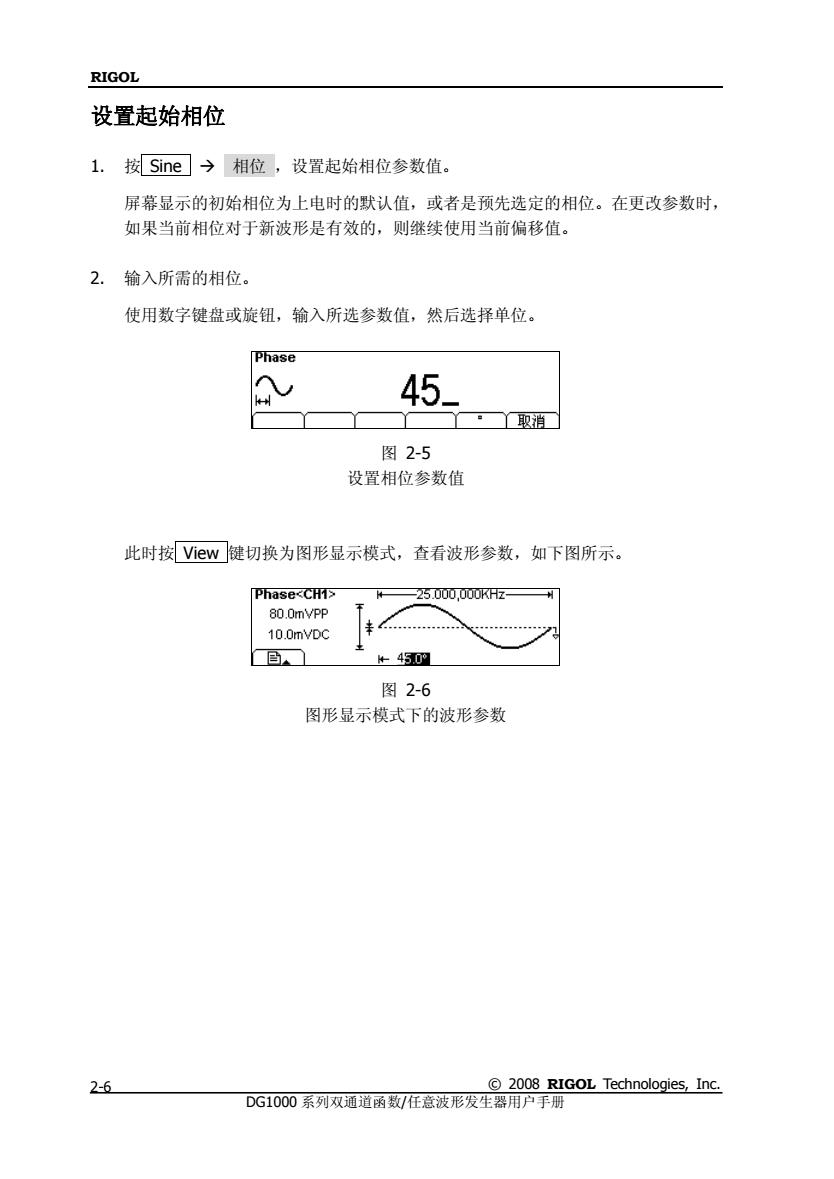

RIGOL 设置起始相位 1.按Sine→相位，设置起始相位参数值。 屏幕显示的初始相位为上电时的默认值，或者是预先选定的相位。在更改参数时， 如果当前相位对于新波形是有效的，则继续使用当前偏移值。 2.输入所需的相位。 使用数字键盘或旋钮，输入所选参数值，然后选择单位。 Phase 45. 一·一取消 图2-5 设置相位参数值 此时按Vew健切换为图形显示模式，查看波形参数，如下图所示 25000,000KHz 10.0mVDC 周Q +45 图2-6 图形显示模式下的波形参数 26 2008 RIGOL Technologies,Inc. DG10O0系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-6 设置起始相位 1. 按 Sine 相位 ，设置起始相位参数值。 屏幕显示的初始相位为上电时的默认值，或者是预先选定的相位。在更改参数时， 如果当前相位对于新波形是有效的，则继续使用当前偏移值。 2. 输入所需的相位。 使用数字键盘或旋钮，输入所选参数值，然后选择单位。 图 2-5 设置相位参数值 此时按 View 键切换为图形显示模式，查看波形参数，如下图所示。 图 2-6 图形显示模式下的波形参数

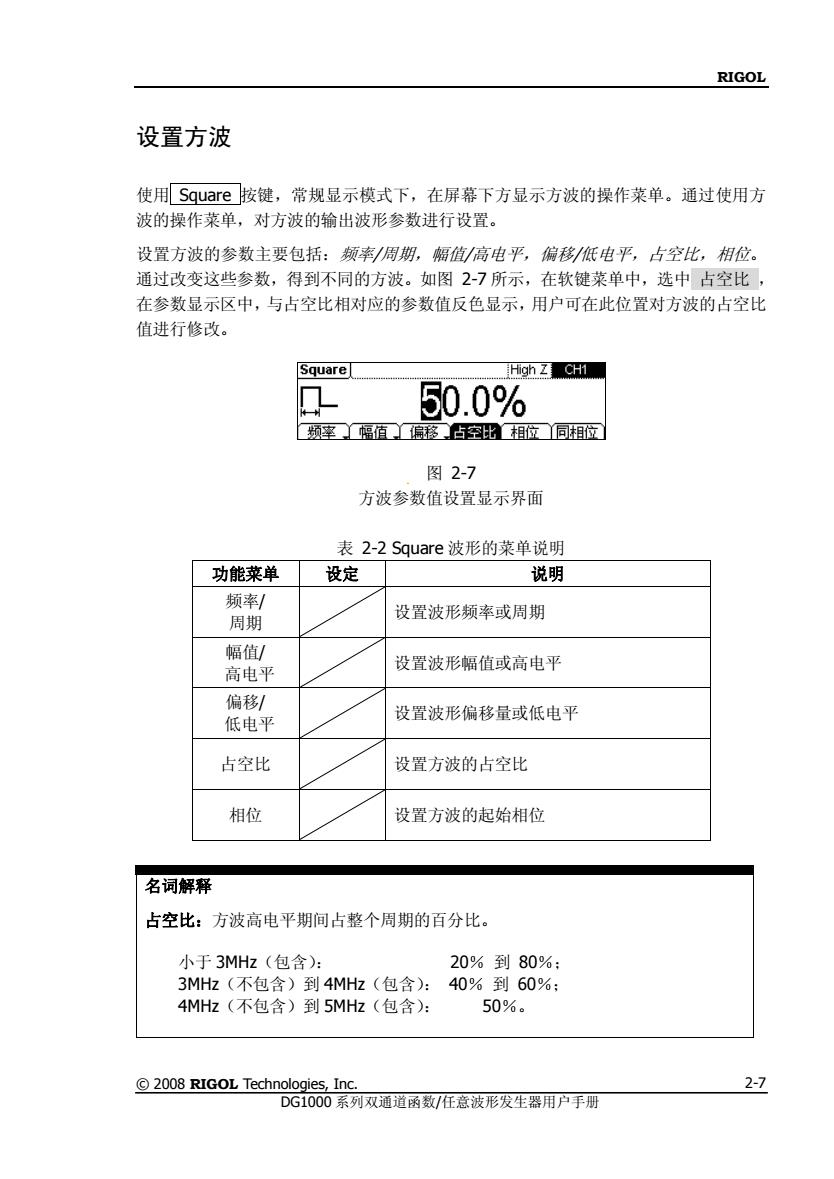

RIGOL 设置方波 使用Square胺键，常规显示模式下，在屏幕下方显示方波的操作菜单。通过使用方 波的操作菜单，对方波的输出波形参数进行设置。 设置方波的参数主要包括：顿率/周期，幅值高电平，偏移/低电平，古空化，相位。 通过改变这些参数，得到不同的方波。如图2-7所示，在软键菜单中，选中占空比， 在参数显示区中，与占空比相对应的参数值反色显示，用户可在此位置对方波的占空比 值进行修改。 Square High Z CH1■ 50.0% 频率幅值偏移占空比相位同相位 图2-7 方波参数值设置显示界面 表2-2 Square波形的菜单说明 功能菜单 设定 说明 频率 周期 设置波形频率或周期 幅值/ 高电平 设置波形幅值或高电平 偏移 低电平 设置波形偏移量或低电平 占空比 设置方波的占空比 相位 设置方波的起始相位 名词解释 占空比：方波高电平期间占整个周期的百分比。 小于3MHz(包含)： 20%到80%： 3MHz(不包含)到4MHz(包含)：40%到60%： 4MHz(不包含)到5MHz(包含)： 50%。 日28c0L加瓷赢紫双爱药作液形双生春用手用 2-7
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-7 设置方波 使用 Square 按键，常规显示模式下，在屏幕下方显示方波的操作菜单。通过使用方 波的操作菜单，对方波的输出波形参数进行设置。 设置方波的参数主要包括：频率/周期，幅值/高电平，偏移/低电平，占空比，相位。 通过改变这些参数，得到不同的方波。如图 2-7 所示，在软键菜单中，选中 占空比 ， 在参数显示区中，与占空比相对应的参数值反色显示，用户可在此位置对方波的占空比 值进行修改。 图 2-7 方波参数值设置显示界面 表 2-2 Square 波形的菜单说明 功能菜单 设定 说明 频率/ 周期 设置波形频率或周期 幅值/ 高电平 设置波形幅值或高电平 偏移/ 低电平 设置波形偏移量或低电平 占空比 设置方波的占空比 相位 设置方波的起始相位 名词解释 占空比：方波高电平期间占整个周期的百分比。 小于 3MHz（包含）： 20％ 到 80％； 3MHz（不包含）到 4MHz（包含）： 40％ 到 60％； 4MHz（不包含）到 5MHz（包含）： 50％
RIGOL 设置占空比 1.按Square→占空比，设置占空比参数值 屏幕中显示的占空比为上电时的默认值，或者是预先选定的数值。在更改参数时， 如果当前值对于新波形是有效的，则使用当前值。 2.输入所需的占空比。 使用数字键盘或旋钮，输入所选参数值，然后选择占空比所需单位，按下对应于所 需单位的软键，信号发生器立即调整占空比，并以指定的值输出方波。 60. %☐取消 图2-8 设置占空比参数值 此时按View健切换为图形显示模式，查看波形参数，如下图所示。 Duty cycle<CH1> 25000.000KHz 80.0mVPP 10.0mYDC 450 60% 图2-9 图形显示模式下的波形参数 28 2008 RIGOL Technologies,Inc. DG1000系列双通道函数/任意波形发生器用户手册
RIGOL © 2008 RIGOL Technologies, Inc. DG1000 系列双通道函数/任意波形发生器用户手册 2-8 设置占空比 1. 按 Square 占空比 ，设置占空比参数值。 屏幕中显示的占空比为上电时的默认值，或者是预先选定的数值。在更改参数时， 如果当前值对于新波形是有效的，则使用当前值。 2. 输入所需的占空比。 使用数字键盘或旋钮，输入所选参数值，然后选择占空比所需单位，按下对应于所 需单位的软键，信号发生器立即调整占空比，并以指定的值输出方波。 图 2-8 设置占空比参数值 此时按 View 键切换为图形显示模式，查看波形参数，如下图所示。 图 2-9 图形显示模式下的波形参数 当前操作参数： 占空比
