华联 二、放大电路中各元件的作用 (一)晶体管T 它是放大元件，是放大器的核心。利用它的电流放大作用，使微小的输入电压： 产生的微小的基极电流，控制电源Ec在输出回路中产生较大的与基极电流成比 例的集电极电流c,从而在负载上获得较大的与输入电压成比例的输出电压。 二风化硅保的 LAD6 (a)平面型 (b)合金型 (c)外形
二、放大电路中各元件的作用 （一）晶体管T 它是放大元件，是放大器的核心。利用它的电流放大作用，使微小的输入电压𝑢𝑖 产生的微小的基极电流𝑖𝐵，控制电源𝐸𝐶在输出回路中产生较大的与基极电流成比 例的集电极电流𝑖𝐶，从而在负载上获得较大的与输入电压成比例的输出电压𝑢𝑜

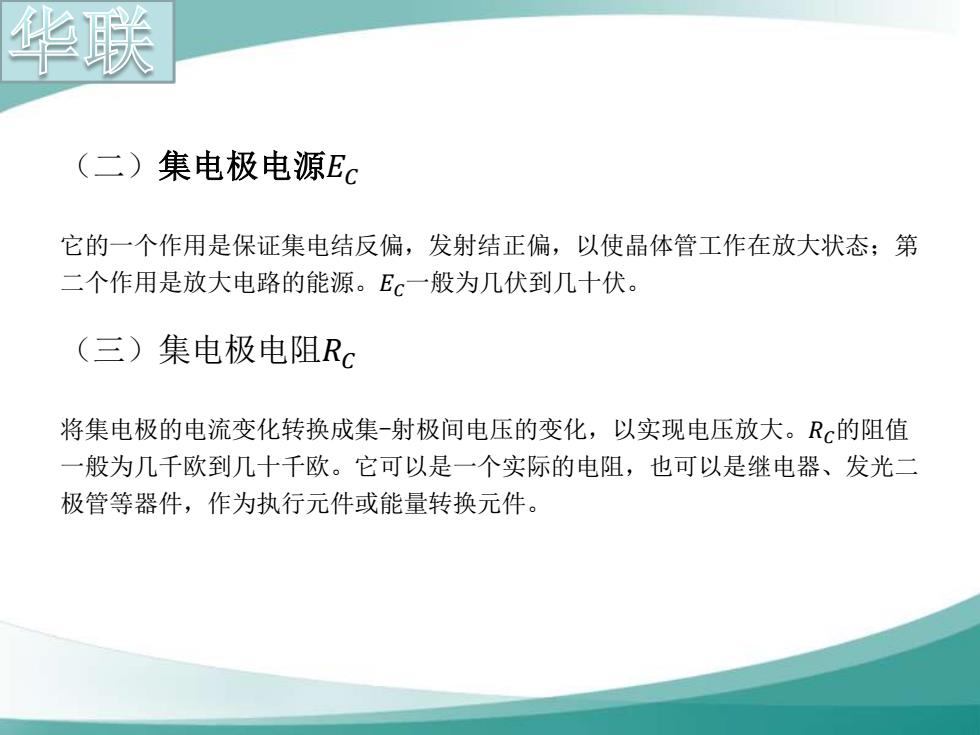

华联 (二)集电极电源Ec 它的一个作用是保证集电结反偏，发射结正偏，以使晶体管工作在放大状态；第 二个作用是放大电路的能源。Ec一般为几伏到几十伏。 (三)集电极电阻Rc 将集电极的电流变化转换成集-射极间电压的变化，以实现电压放大。R的阻值 一般为几千欧到几十千欧。它可以是一个实际的电阻，也可以是继电器、发光二 极管等器件，作为执行元件或能量转换元件
（二）集电极电源𝐸𝐶 它的一个作用是保证集电结反偏，发射结正偏，以使晶体管工作在放大状态；第 二个作用是放大电路的能源。𝐸𝐶一般为几伏到几十伏。 （三）集电极电阻𝑅𝐶 将集电极的电流变化转换成集-射极间电压的变化，以实现电压放大。𝑅𝐶的阻值 一般为几千欧到几十千欧。它可以是一个实际的电阻，也可以是继电器、发光二 极管等器件，作为执行元件或能量转换元件
华联 (四)基极电源EB和基极电阻RB 它们的作用是保证集电结反偏，发射结正偏，以使晶体管工作在放大状态， 并提供大小适当的基极电流I((简称偏流)，以使电路获得合适的静态工 作点。R的阻值较大，一般为几十千欧到几百千欧。 (五)耦合电容C1、C2 电容C1、C2起到一个“隔直流通交流”的作用，C1隔断信号源与放大电路之 间的直流通路，C2隔断放大电路与负载之间的直流通路；同时，C1、C2使交 流信号畅通无阻
（四）基极电源𝐸𝐵和基极电阻𝑅𝐵 它们的作用是保证集电结反偏，发射结正偏，以使晶体管工作在放大状态， 并提供大小适当的基极电流𝐼𝐵(（简称偏流），以使电路获得合适的静态工 作点。𝑅𝐵的阻值较大，一般为几十千欧到几百千欧。 （五）耦合电容C1、C2 电容C1、C2起到一个“隔直流通交流”的作用，C1隔断信号源与放大电路之 间的直流通路，C2隔断放大电路与负载之间的直流通路；同时，C1、C2使交 流信号畅通无阻
华联 第二节基本放大电路的静态 分析
第二节 基本放大电路的静态 分析

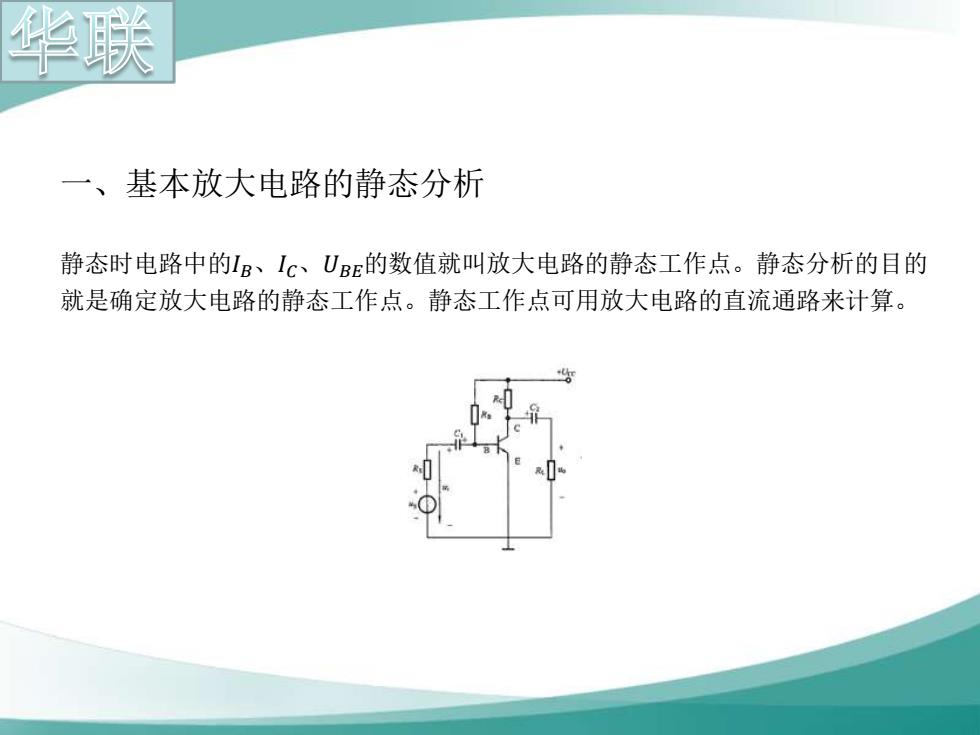

华联 一、基本放大电路的静态分析 静态时电路中的1B、Ic、UBE的数值就叫放大电路的静态工作点。静态分析的目的 就是确定放大电路的静态工作点。静态工作点可用放大电路的直流通路来计算
一、基本放大电路的静态分析 静态时电路中的𝐼𝐵、𝐼𝐶、𝑈𝐵𝐸的数值就叫放大电路的静态工作点。静态分析的目的 就是确定放大电路的静态工作点。静态工作点可用放大电路的直流通路来计算
