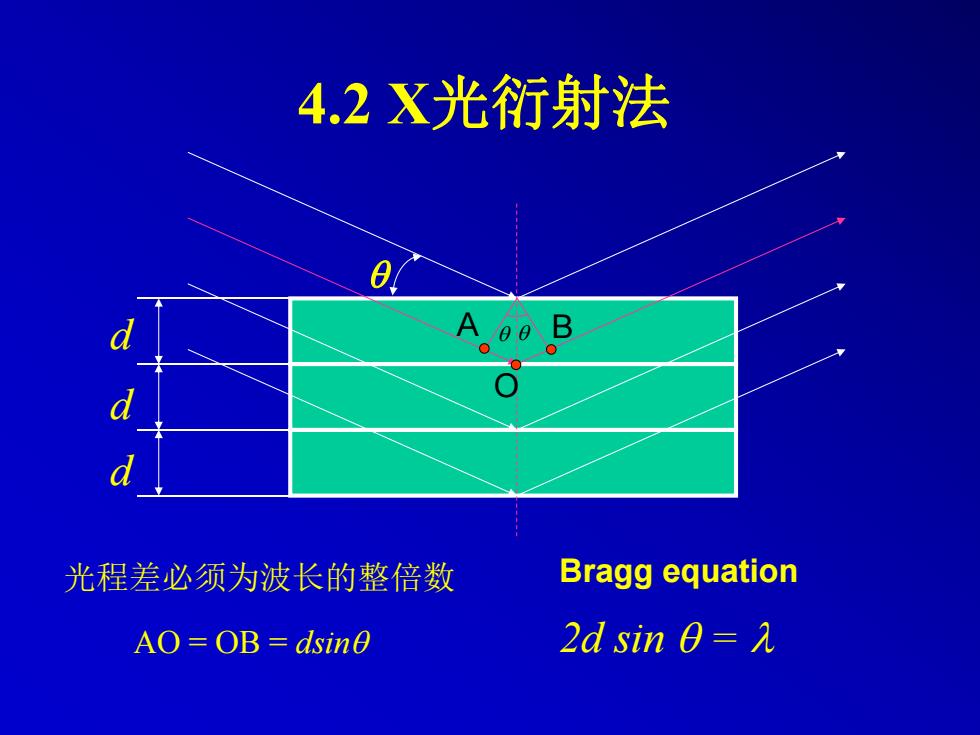

4.2X光衍射法 0 A6B 光程差必须为波长的整倍数 Bragg equation AO=OB=dsine 2dsin0=λ
4.2 X光衍射法 2d sin q = l q d d d q q 光程差必须为波长的整倍数 A O B AO = OB = dsinq Bragg equation

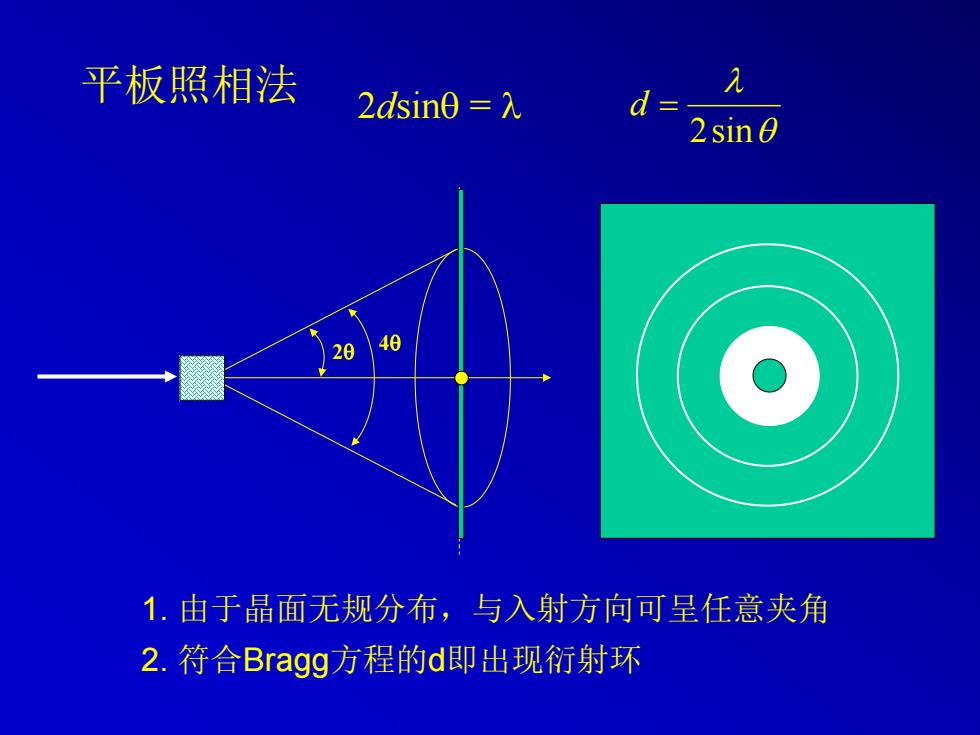

平板照相法 2dsin0=入 d 2sin0 20 40 1.由于晶面无规分布，与入射方向可呈任意夹角 2.符合Bragg方程的d即出现衍射环
2q 4q 平板照相法 2dsinq = l 1. 由于晶面无规分布，与入射方向可呈任意夹角 2. 符合Bragg方程的d即出现衍射环 q l 2sin d =

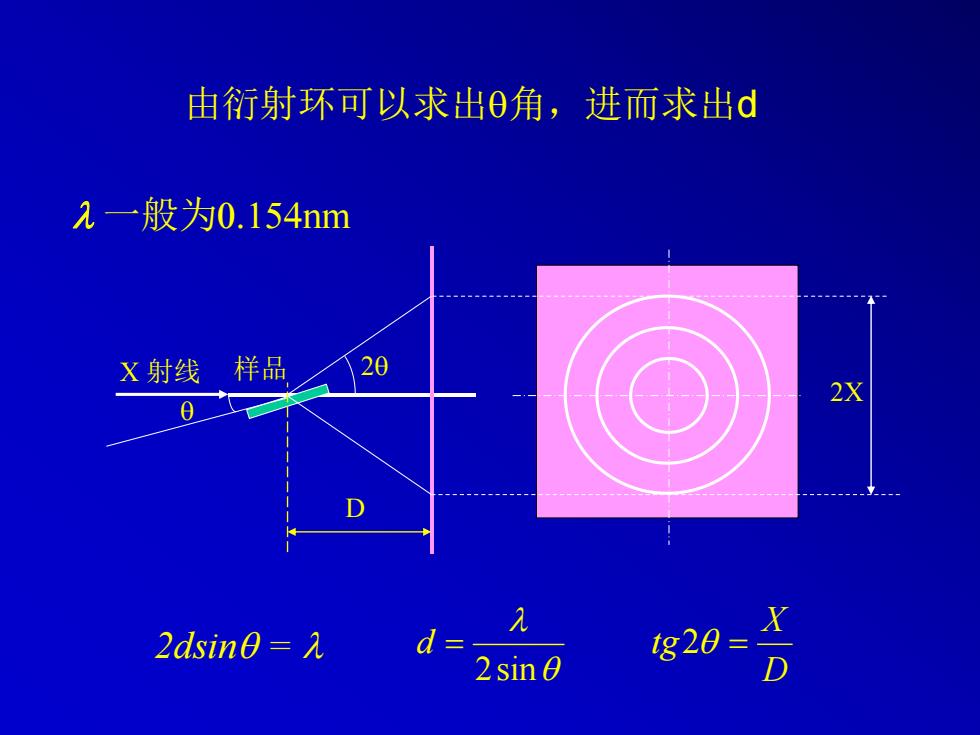

由衍射环可以求出O角，进而求出d 元一般为0.154nm X射线样品 20 2X 0 D 2dsin0=入 d= 2sin 0 g20= D
D X tg2q = q l 2sin 2dsinq = l d = l 一般为0.154nm 样品 2q q X 射线 2X D 由衍射环可以求出q角，进而求出d

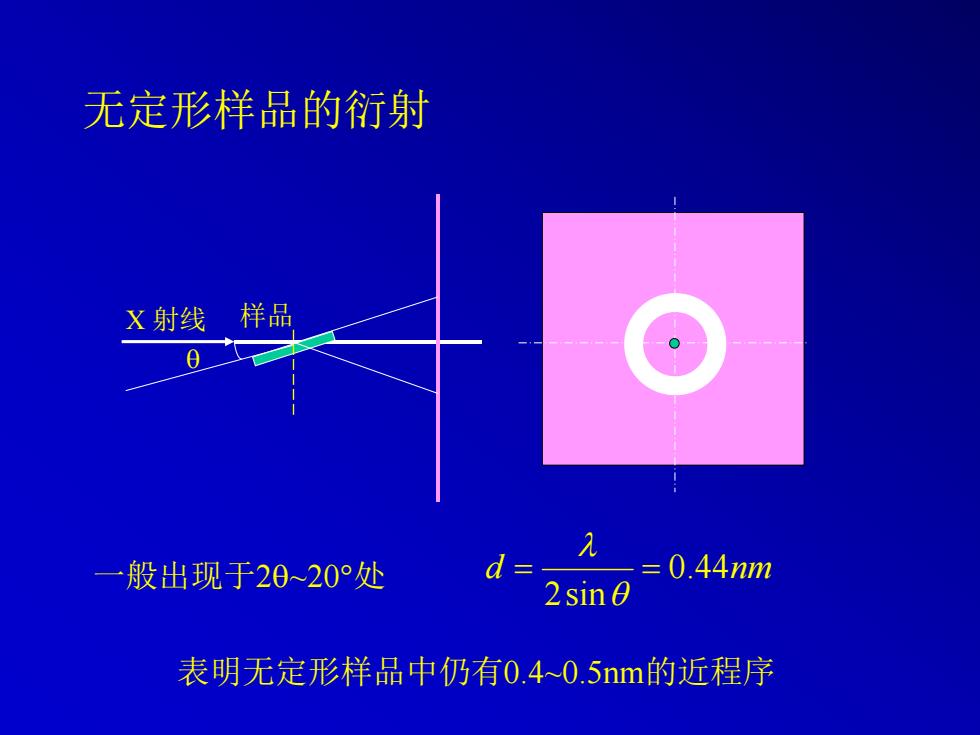

无定形样品的行射 X射线样品 0 一般出现于20~20°处 d= =0.447nm 2sin0 表明无定形样品中仍有0.40.5nm的近程序
样品 q X 射线 无定形样品的衍射 一般出现于2q~20处 d 0.44nm 2sin = = q l 表明无定形样品中仍有0.4~0.5nm的近程序

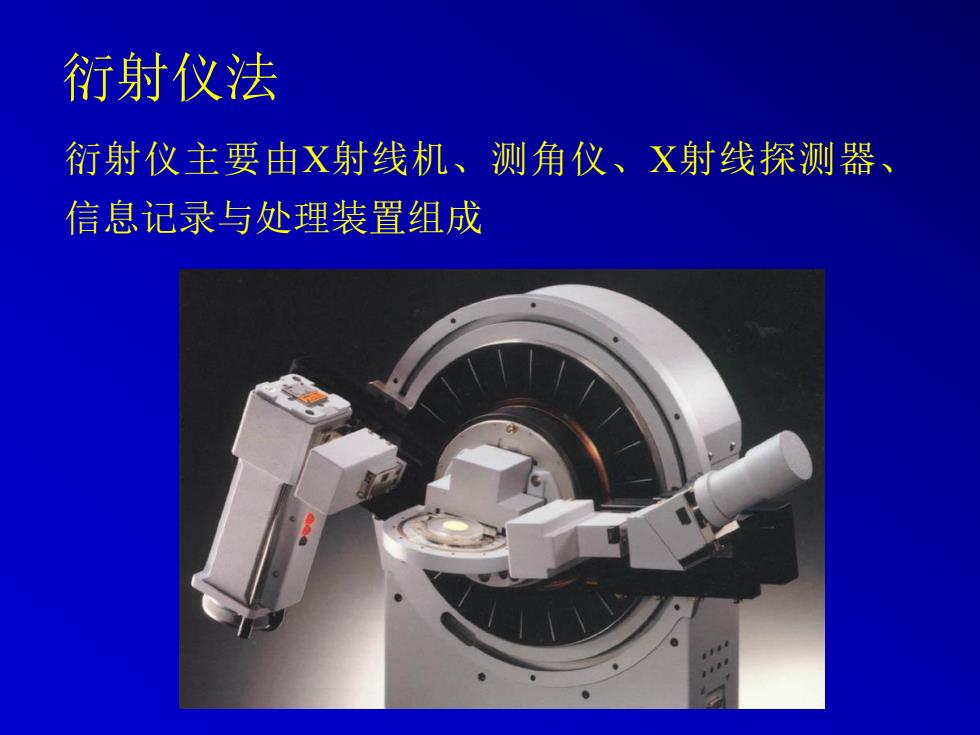

衍射仪法 衍射仪主要由X射线机、测角仪、X射线探测器、 信息记录与处理装置组成
衍射仪法 衍射仪主要由X射线机、测角仪、X射线探测器、 信息记录与处理装置组成
