北京化工大学：《高分子物理》课程教学资源（PPT课件）第四章 聚合物有序态（聚合物有序结构）

0.251nm 螺旋构象 聚四氟乙烯 19°以下每13个CF,转180° 19°30°每15个CF2转180° 0.154nm 30°以上无规转动 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2CF2 CF2 CF2 CF2 CF2 CF2

螺旋构象 聚四氟乙烯 C C 0.154nm 0.251nm F 0.2 7 n m F 19 以下每13个CF2 转180  19~30 每15个CF2 转180  30 以上无规转动 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2 CF2

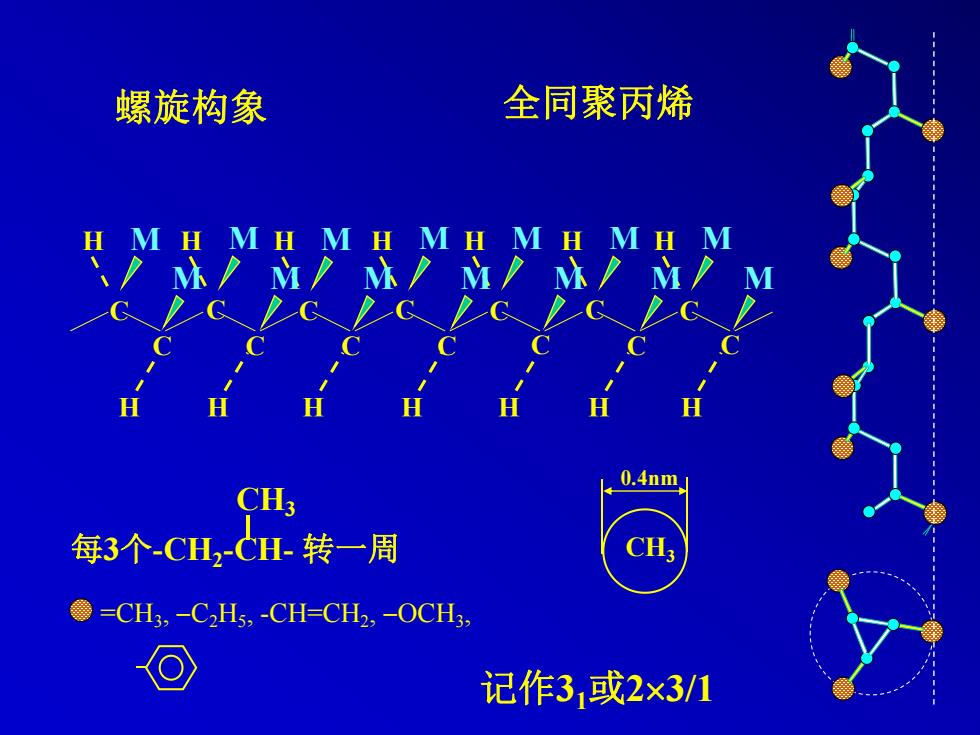

螺旋构象 全同聚丙烯 MH MH MH MH MH MH M CH; 0.4nm 每3个CH2-CH.转一周 CH3 =CH3,-C2H5,-CH=CH2,-OCH3 记作31或2x3/1

螺旋构象 全同聚丙烯 0.4nm CH3 C C C C C C C C C C C C C C H H M H M H M H M H M H M H M M M M M M M M 每3个-CH2-CH- 转一周 CH3 记作31或23/1 H H H H H H =CH3 , C2H5 , -CH=CH2 , OCH3

●=-CH2-CH(CH3C2Hs, -CH(CH2)CH(CH3)2 2x7/2 2×4/1 2x4/1

= -CH2-CH(CH3)-C2H5 , 27/2 -CH(CH2)CH(CH3)2 24/1 CH3 24/1

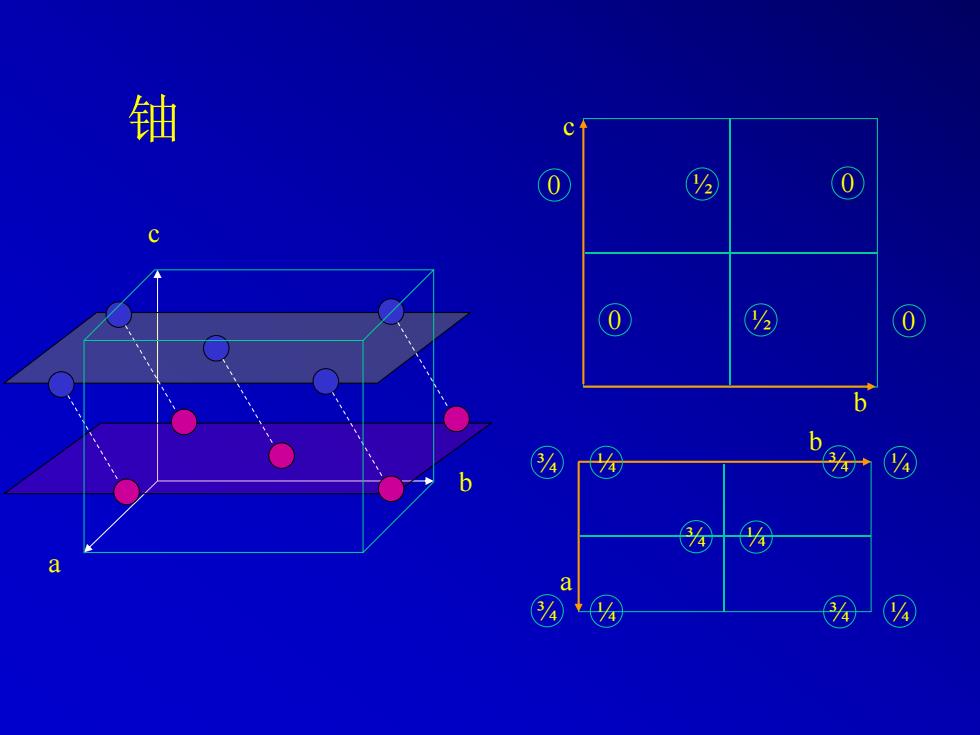

铀 0 2 0 0 2 0 b a

0 0 0 0 ½ ½ ¼ ¼ ¼ ¾¾ ¾ c b a ¾ ¼ ¼ ¾b 铀c b a

等规聚丙烯 (体心单斜) 0.3nm c=0.650nm 4 74 74 b=2.096nm N●M (4×3)×42 P N●V 6.023×1023×0.665×2.096×0.650×10-21×sin99°20 =0.939(g/cm)

0.3nm a = 0.6 6 5 n m b=2.096nm c=0.650nm b=9920’ ¼ ¼ ¼ ¾ ¾ ¾ ¾ ¼ ¼ ¾ 等规聚丙烯 （体心单斜） 0.939( / ) 6.023 10 0.665 2.096 0.650 10 sin 99 20' (4 3) 42 3 23 21 g cm N V N M A c =         =   =   
