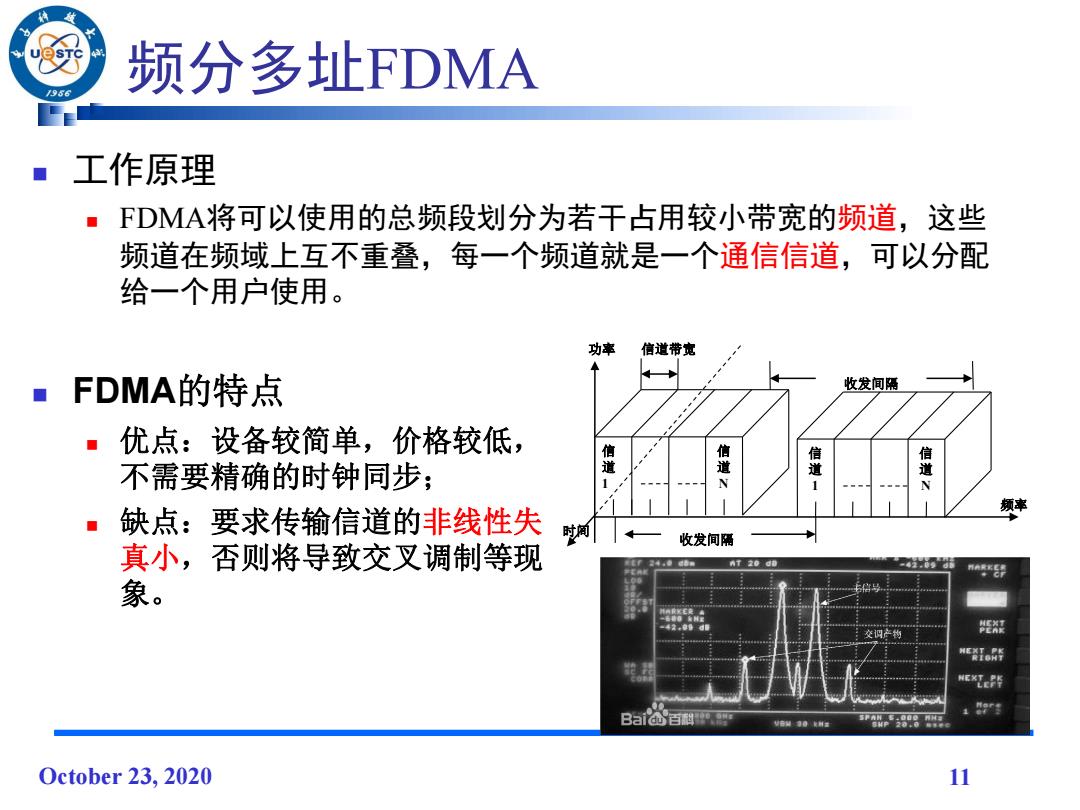

频分多址FDMA 工作原理 ·FDMA将可以使用的总频段划分为若干占用较小带宽的频道，这些 频道在频域上互不重叠，每一个频道就是一个通信信道，可以分配 给一个用户使用。 功率 信道带宽 ■FDMA的特点 收发间隔 优点：设备较简单，价格较低， 信 不需要精确的时钟同步； 道 信道 信道 N ·缺点：要求传输信道的非线性失 时间 收发间隔 真小，否则将导致交叉调制等现 AT 20 do n伊 象。 知 w mETF背 Baid百科西 9图 October 23,2020 11
频分多址FDMA October 23, 2020 11 工作原理 FDMA将可以使用的总频段划分为若干占用较小带宽的频道，这些 频道在频域上互不重叠，每一个频道就是一个通信信道，可以分配 给一个用户使用。 频率 功率 时间 信 道 N 信 道 1 信 道 N 信 道 1 收发间隔 收发间隔 信道带宽 FDMA的特点 优点：设备较简单，价格较低， 不需要精确的时钟同步； 缺点：要求传输信道的非线性失 真小，否则将导致交叉调制等现 象

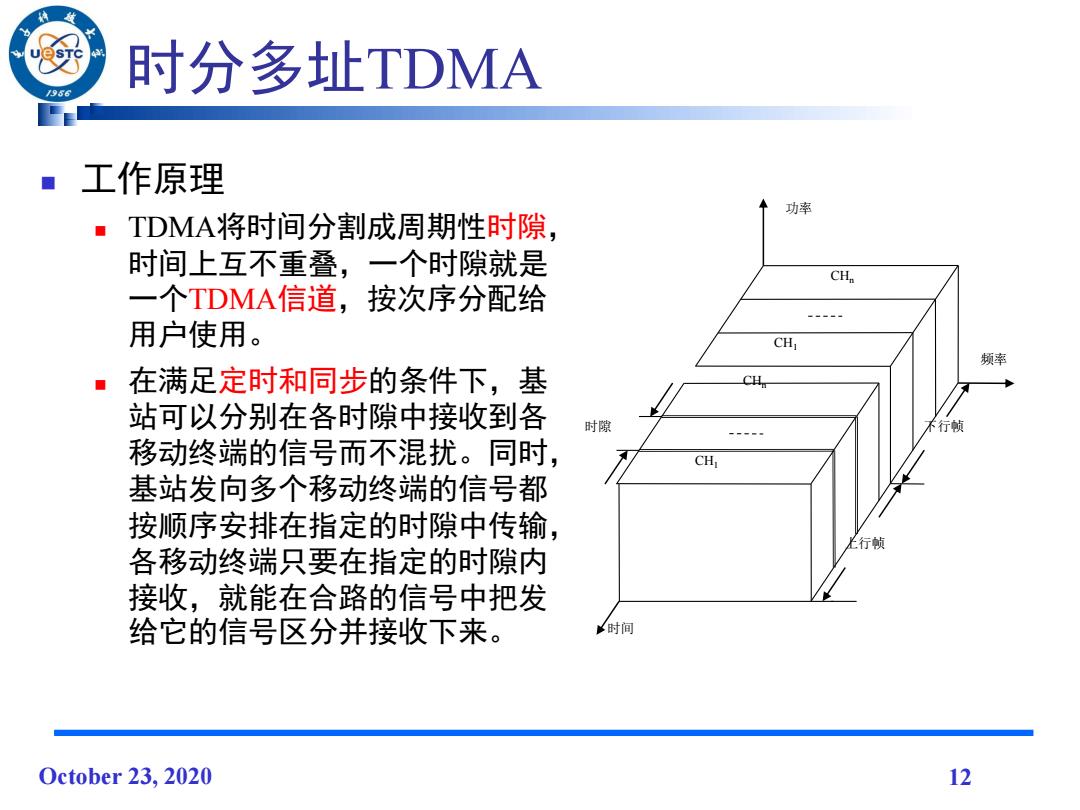

时分多址TDMA 工作原理 功率 TDMA将时间分割成周期性时隙， 时间上互不重叠，一个时隙就是 CH 一个TDMA信道，按次序分配给 用户使用。 CH 频率 在满足定时和同步的条件下，基 CH 站可以分别在各时隙中接收到各 时隙 不行 移动终端的信号而不混扰。同时， CH 基站发向多个移动终端的信号都 按顺序安排在指定的时隙中传输， 各移动终端只要在指定的时隙内 接收，就能在合路的信号中把发 给它的信号区分并接收下来。 时间 October 23,2020 12
时间 频率 CHn 时隙 上行帧 下行帧 CH1 CHn CH1 功率 时分多址TDMA October 23, 2020 12 工作原理 TDMA将时间分割成周期性时隙， 时间上互不重叠，一个时隙就是 一个TDMA信道，按次序分配给 用户使用。 在满足定时和同步的条件下，基 站可以分别在各时隙中接收到各 移动终端的信号而不混扰。同时， 基站发向多个移动终端的信号都 按顺序安排在指定的时隙中传输， 各移动终端只要在指定的时隙内 接收，就能在合路的信号中把发 给它的信号区分并接收下来
