安徽科技学院：《画法几何与建筑制图》课程PPT教学课件（画法几何与阴影透视）立体表面的交线（截交线与相贯线的画法）

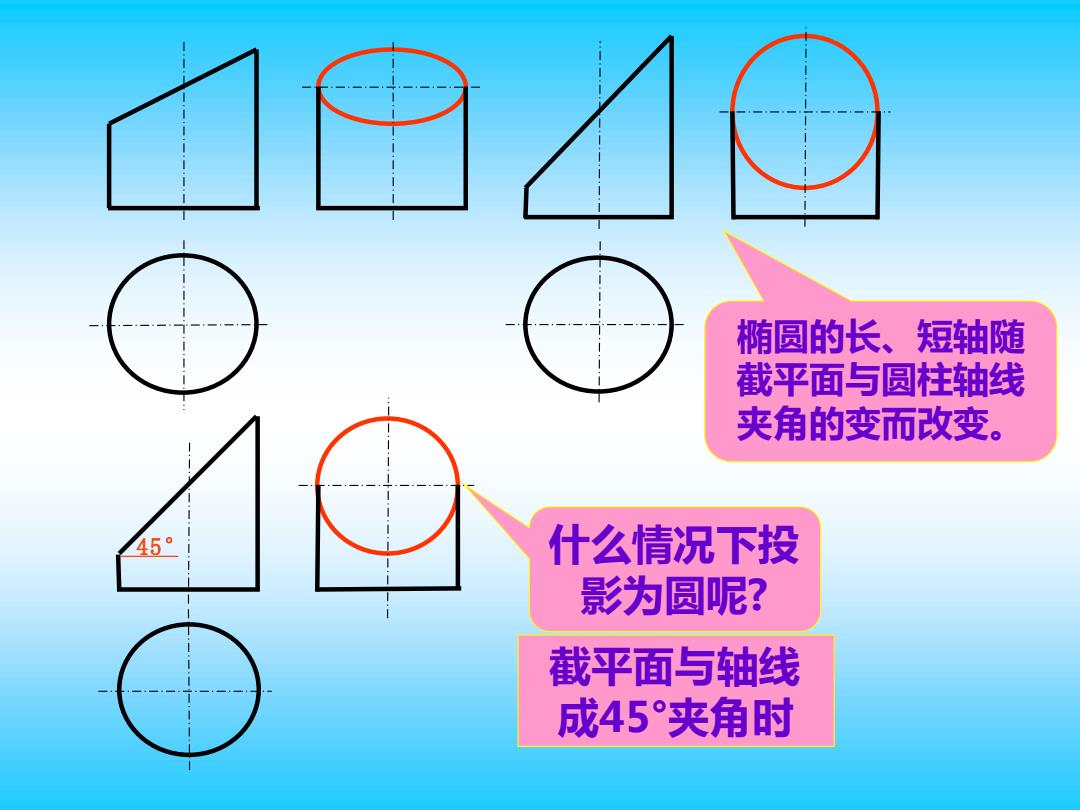

椭圆的长、短轴随 截平面与圆柱轴线 夹角的变而改变。 什么情况下投 影为圆呢？ 截平面与轴线 成45°夹角时

椭圆的长、短轴随 截平面与圆柱轴线 夹角的变而改变。 45 ° 什么情况下投 影为圆呢 ? 截平面与轴线 成45°夹角时

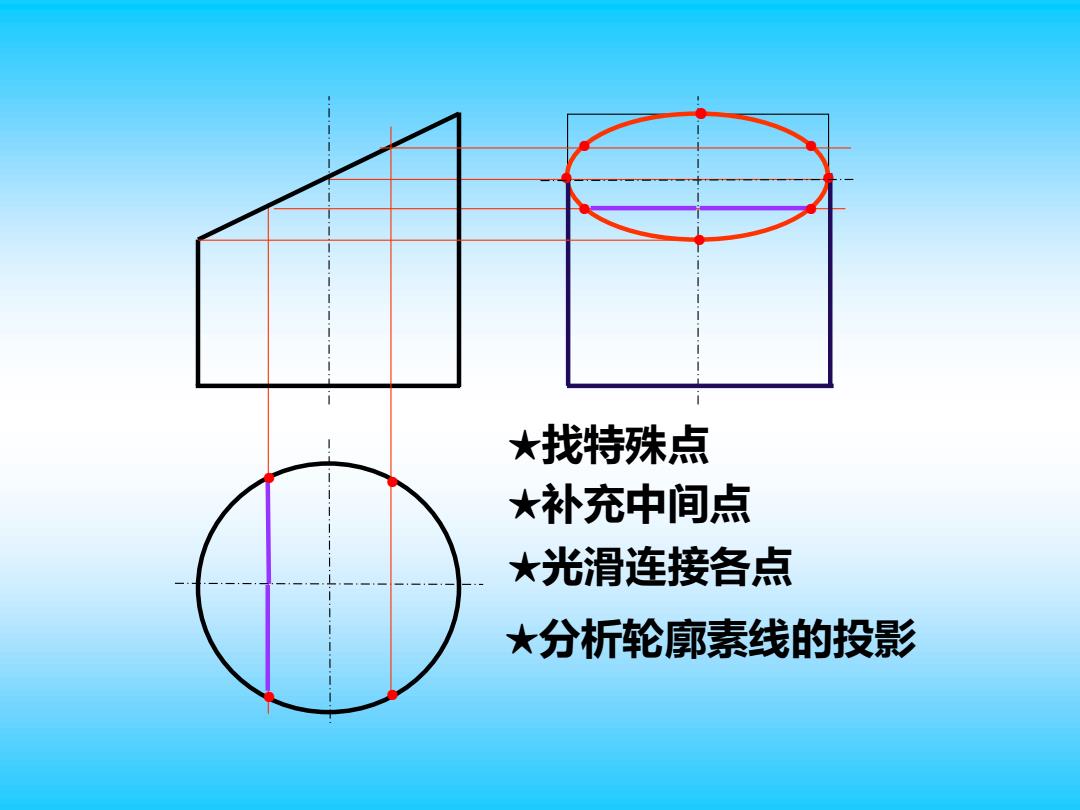

★找特殊点 ★补充中间点 ★光滑连接各点 ★分析轮廓素线的投影

● ● ● ● ● ● ● ● ● ● ● ● ★找特殊点 ★补充中间点 ★光滑连接各点 ★分析轮廓素线的投影
