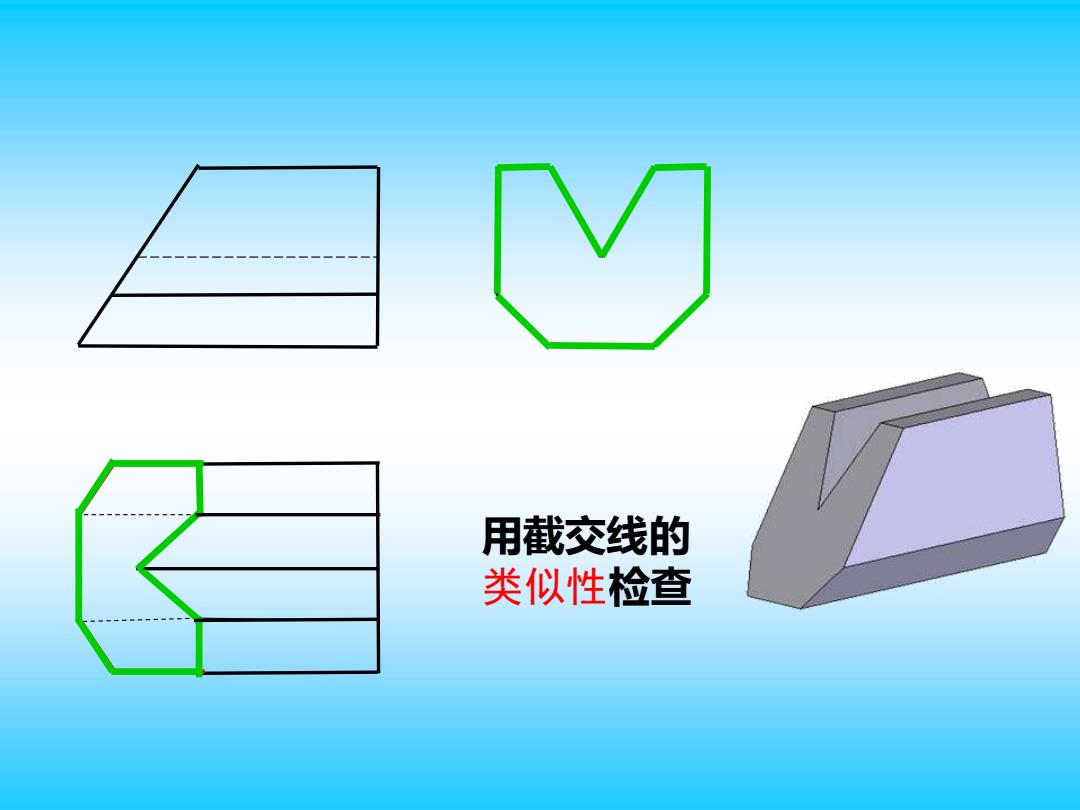

用截交线的 类似性检查
用截交线的 类似性检查
2.3.2 回转体的截切 一、回转体截切的基本形式 截交线性质 共有性 截交线形状 封闭的平面图形 回转体表面的形状 截平面与回转体轴线的相对位置
2.3.2 回转体的截切 一、回转体截切的基本形式 截交线性质 共有性 回转体表面的形状 截交线形状 封闭的平面图形 截平面与回转体轴线的相对位置

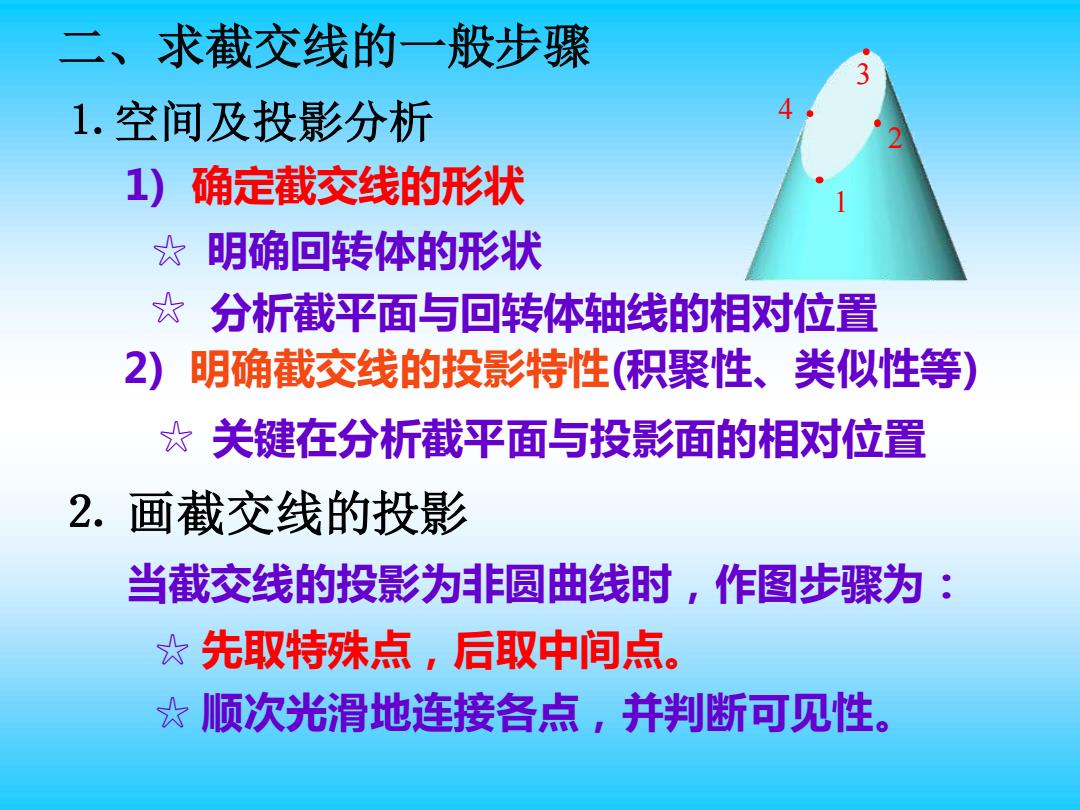

二、求截交线的 一般步骤 1.空间及投影分析 1)确定截交线的形状 ☆明确回转体的形状 ☆ 分析截平面与回转体轴线的相对位置 2)明确截交线的投影特性（积聚性、类似性等） ☆关键在分析载平面与投影面的相对位置 2.画截交线的投影 当截交线的投影为非圆曲线时，作图步骤为： ☆先取特殊点，后取中间点。 ☆顺次光滑地连接各点，并判断可见性
二、求截交线的一般步骤 ⒈ 空间及投影分析 1) 确定截交线的形状 2) 明确截交线的投影特性(积聚性、类似性等) ⒉ 画截交线的投影 当截交线的投影为非圆曲线时，作图步骤为： ☆ 顺次光滑地连接各点，并判断可见性。 ☆ 先取特殊点，后取中间点。 分析截平面与回转体轴线的相对位置 明确回转体的形状 ☆ 关键在分析截平面与投影面的相对位置 ☆ ☆ 1 2 3 4
(一)圆柱体的截切 截交线的形状取决于截平面与圆柱轴线的相对位置。 垂直 平行 倾斜 圆 两平行直线 椭圆
㈠ 圆柱体的截切 截交线的形状取决于截平面与圆柱轴线的相对位置。 垂直 圆 椭圆 平行 两平行直线 倾斜
例4：求左视图 截交线的空间形状是怎样的？ 截交线的已知投影呢？ 截交线的侧面投影 是什么形状？
截交线的已知投影呢？ 例4：求左视图 截交线的侧面投影 是什么形状？ 截交线的空间形状是怎样的?
