第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 (2)板式塔的塔板形式及选用 塔板是板式塔气液两相接触的基本元件， 根据结构塔板分为有溢流装置塔板和无溢流装 置塔板两种。有溢流装置塔板又可分为鼓泡塔 板和喷射型塔板
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 (2)板式塔的塔板形式及选用 塔板是板式塔气液两相接触的基本元件， 根据结构塔板分为有溢流装置塔板和无溢流装 置塔板两种。有溢流装置塔板又可分为鼓泡塔 板和喷射型塔板
第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 鼓泡塔包括浮阀塔、筛板塔、泡罩塔等。 其中浮阀塔是目前应用最广泛的一种板式塔， 虽然它的造价稍高于筛板塔，且生产能力、塔 板效率也稍低于筛板，它的突出特点是操作弹 性大。筛板塔结构简单，造价低，生产能力高， 压降低，板效率高
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 鼓泡塔包括浮阀塔、筛板塔、泡罩塔等。 其中浮阀塔是目前应用最广泛的一种板式塔， 虽然它的造价稍高于筛板塔，且生产能力、塔 板效率也稍低于筛板，它的突出特点是操作弹 性大。筛板塔结构简单，造价低，生产能力高， 压降低，板效率高

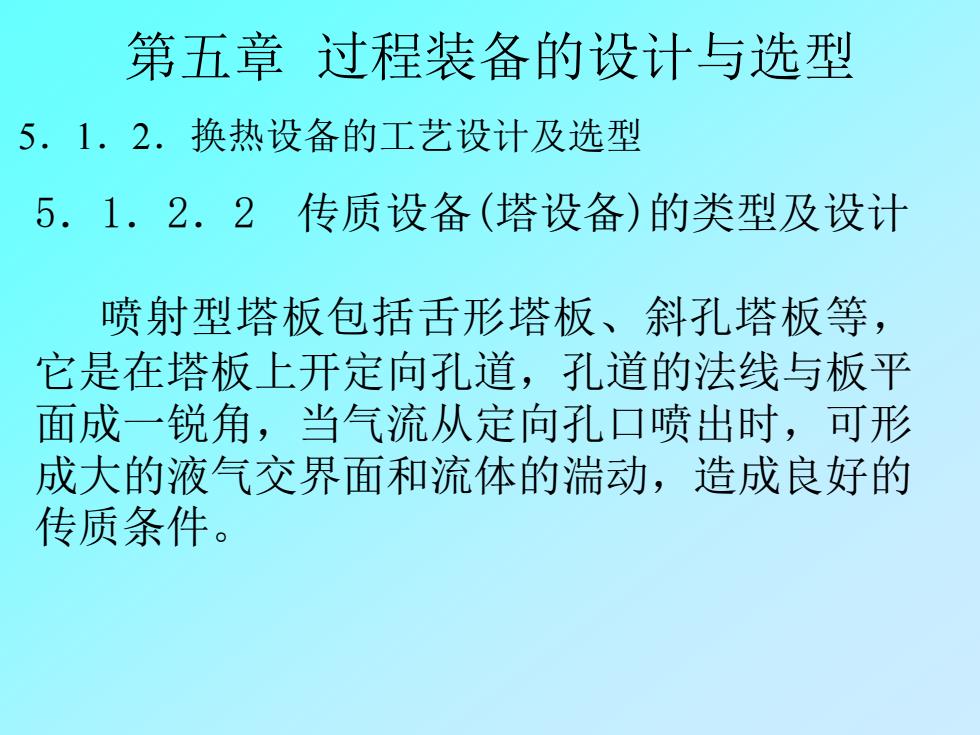

第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 喷射型塔板包括舌形塔板、斜孔塔板等， 它是在塔板上开定向孔道，孔道的法线与板平 面成一锐角，当气流从定向孔口喷出时，可形 成大的液气交界面和流体的湍动，造成良好的 传质条件
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 喷射型塔板包括舌形塔板、斜孔塔板等， 它是在塔板上开定向孔道，孔道的法线与板平 面成一锐角，当气流从定向孔口喷出时，可形 成大的液气交界面和流体的湍动，造成良好的 传质条件
第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 无溢流塔板（穿流式塔板）：包括穿流式栅 板（板上开有长条形栅缝）、穿流式筛板（板上 开有比有溢流筛板大的孔)、穿流式浮阀塔等。 由于省去了溢流装置，该塔板有生产能力大、 结构简单、压降小、不易堵塞的优点，但操作 弹性小，塔板效率低。对有腐蚀性物料或污浊 物料可优先考虑
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 无溢流塔板(穿流式塔板)：包括穿流式栅 板(板上开有长条形栅缝)、穿流式筛板(板上 开有比有溢流筛板大的孔)、穿流式浮阀塔等。 由于省去了溢流装置，该塔板有生产能力大、 结构简单、压降小、不易堵塞的优点，但操作 弹性小，塔板效率低。对有腐蚀性物料或污浊 物料可优先考虑
第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 在空塔速度较大，塔顶溅液现象严重，以 及工艺过程不允许出塔气体夹带雾滴的情况下， 需在塔顶气体出口端设置除沫器，以减小液滴 的夹带，保证气体的纯度。常用的除沫器有折 板式、丝网式、旋流板式等
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 在空塔速度较大，塔顶溅液现象严重，以 及工艺过程不允许出塔气体夹带雾滴的情况下， 需在塔顶气体出口端设置除沫器，以减小液滴 的夹带，保证气体的纯度。常用的除沫器有折 板式、丝网式、旋流板式等
