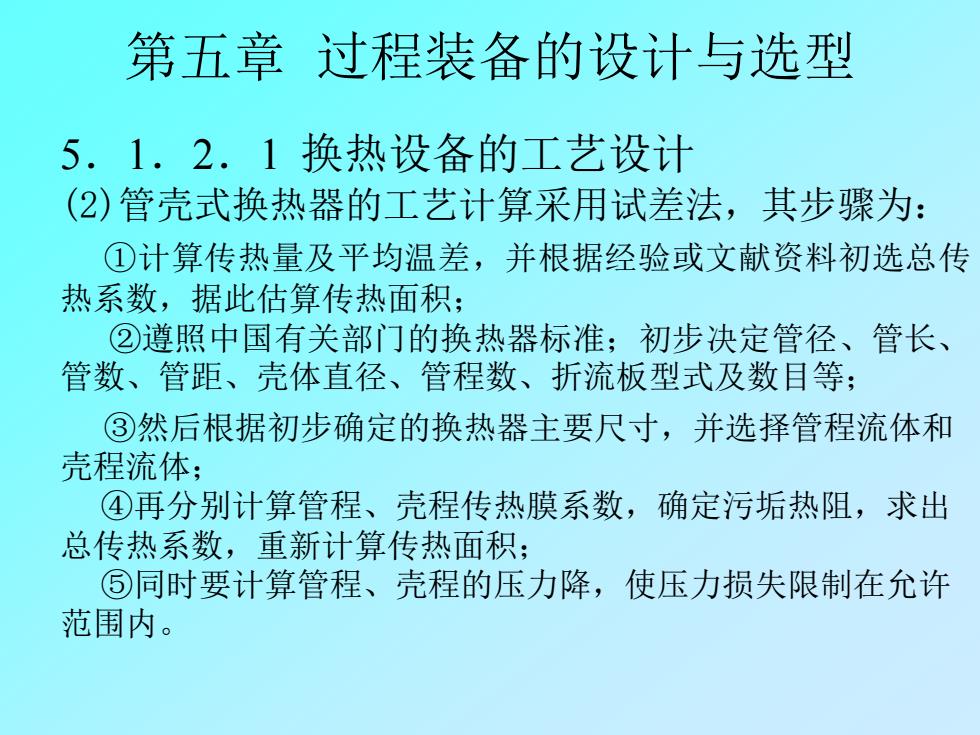

第五章过程装备的设计与选型 5.1.2.1换热设备的工艺设计 (2)管壳式换热器的工艺计算采用试差法，其步骤为： ①计算传热量及平均温差，并根据经验或文献资料初选总传 热系数，据此估算传热面积； ②遵照中国有关部门的换热器标准；初步决定管径、管长、 管数、管距、壳体直径、管程数、折流板型式及数目等； ③然后根据初步确定的换热器主要尺寸，并选择管程流体和 壳程流体； ④再分别计算管程、壳程传热膜系数，确定污垢热阻，求出 总传热系数，重新计算传热面积； ⑤同时要计算管程、壳程的压力降，使压力损失限制在允许 范围内
第五章 过程装备的设计与选型 5．1．2．1 换热设备的工艺设计 (2)管壳式换热器的工艺计算采用试差法，其步骤为： ①计算传热量及平均温差，并根据经验或文献资料初选总传 热系数，据此估算传热面积； ②遵照中国有关部门的换热器标准；初步决定管径、管长、 管数、管距、壳体直径、管程数、折流板型式及数目等； ③然后根据初步确定的换热器主要尺寸，并选择管程流体和 壳程流体； ④再分别计算管程、壳程传热膜系数，确定污垢热阻，求出 总传热系数，重新计算传热面积； ⑤同时要计算管程、壳程的压力降，使压力损失限制在允许 范围内
第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 塔设备作为气（汽）液传质设备或液液传质 设备，是过程工业中最重要的设备之一，尤其 是作为气液传质设备被广泛采用。气液传质设 备包括蒸馏塔和吸收塔。前者利用液体混合物 中各组分挥发度的差异提纯某物质；后者利用 气体在溶液中溶解度的差异而分离气体混合 物
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 塔设备作为气(汽)液传质设备或液液传质 设备，是过程工业中最重要的设备之一，尤其 是作为气液传质设备被广泛采用。气液传质设 备包括蒸馏塔和吸收塔。前者利用液体混合物 中各组分挥发度的差异提纯某物质；后者利用 气体在溶液中溶解度的差异而分离气体混合 物
第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 气液传质设备一般为塔式设备，在塔内， 液体依靠重力自上而下流动，而气体靠压差自 下而上与液体呈逆向流动。两相流体的良好接 触是通过装于塔内的塔板或填料形成的。因 此，塔设备按内件结构可分为板式塔和填料塔
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 气液传质设备一般为塔式设备，在塔内， 液体依靠重力自上而下流动，而气体靠压差自 下而上与液体呈逆向流动。两相流体的良好接 触是通过装于塔内的塔板或填料形成的。因 此，塔设备按内件结构可分为板式塔和填料塔

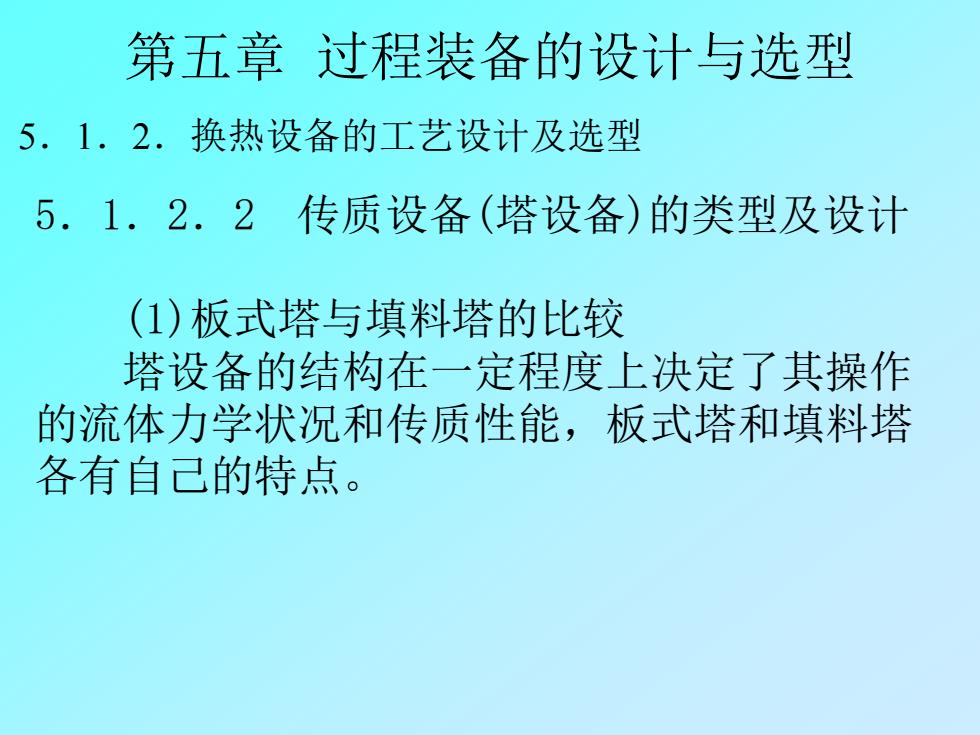

第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 (1)板式塔与填料塔的比较 塔设备的结构在一定程度上决定了其操作 的流体力学状况和传质性能，板式塔和填料塔 各有自己的特点
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 (1)板式塔与填料塔的比较 塔设备的结构在一定程度上决定了其操作 的流体力学状况和传质性能，板式塔和填料塔 各有自己的特点
第五章过程装备的设计与选型 5.1.2.换热设备的工艺设计及选型 5.1.2.2传质设备（塔设备）的类型及设计 板式塔中装有一定数量的塔板，气体自塔 底向上以鼓泡喷射方式穿过塔板上的液层，使 两相接触，进行传质；两相的组分浓度沿高度 呈阶梯式变化。 填料塔中装有一定高度的填料，气液两相 沿填料表面进行逆流传质。两相的组分浓度沿 塔高呈连续变化
第五章 过程装备的设计与选型 5．1．2．换热设备的工艺设计及选型 5．1．2．2 传质设备(塔设备)的类型及设计 板式塔中装有一定数量的塔板，气体自塔 底向上以鼓泡喷射方式穿过塔板上的液层，使 两相接触，进行传质；两相的组分浓度沿高度 呈阶梯式变化。 填料塔中装有一定高度的填料，气液两相 沿填料表面进行逆流传质。两相的组分浓度沿 塔高呈连续变化
