图1-2真空饱和装置 1.二通阀2-橡皮塞3真空缸4管夹5引水管 6-盛水器7-饱和器8-排气管9-接抽气机 品的终度终式13》计 S.=(p-e)G, pe S =WG 或 (1-3) 式中S,一试样的饱和度(%)： W一试样饱和后的含水量(%)为 P一试样饱和后的密度(gcm3) Pa一试样的干密度(gcm3) G,一土粒比重： e一试样的孔隙比
（二）饱和度计算 试样的饱和度可按式（1-3）计算： e G S d d s r ( − ) = 或 e wG S s r = （1-3） 式中 r S —试样的饱和度（%）； w— 试样饱和后的含水量（%）； —试样饱和后的密度（g/cm3）； d —试样的干密度（g/cm3）； Gs —土粒比重； e—试样的孔隙比。 图 1-2 真空饱和装置 1-二通阀 2-橡皮塞 3-真空缸 4-管夹 5-引水管 6-盛水器 7-饱和器 8-排气管 9-接抽气机 7-
含水量试验 一、试验目的： 测定土的含水率，了解土的汗水情况，供计算孔隙比、液性指数、饱和度和其他物理力 学性质指标，是土的不可缺少的一个基本指标。含水量是指土在温度105II0℃下烘到恒量 时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。 二、试验方法 含水率试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘 干法为室内试验的标准方法。 三、试验步骤（烘箱烘干法） 1,仪器设备 烘箱：天平 称量280g,感量0.01g:称量盒：干燥器等 2.试验步骤 (1)取代表性土样15~30g,放入称量盒内，立即盖好盒盖，放天平上称量，准确 至0.01g (2)揭开盒盖，套在盒底，放入烘箱，在温度105~110℃下烘至质量恒定。 (3)将烘干后的土样，盖好盒盖收入干燥器内冷却至室温，称干土质量（准确至0.01g) (4)按下式计算含水率 w=m.tm-.+mx109% (m。+m)-m。 (5)本试验需进行2次平行测定，取其算术平均值 3.试验数据及成果整理（见土力学实验指导书）
含水量试验 一、试验目的： 测定土的含水率，了解土的 汗水情况，供计算孔隙比、液性指数、饱和度和其他物理力 学性质指标，是土的不可缺少的一个基本指标。含水量是指土在温度 105～110℃下烘到恒量 时所失去的水质量与达到恒量后干土质量的比值，以百分数表示。 二、试验方法 含水率试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘 干法为室内试验的标准方法。 三、试验步骤（烘箱烘干法） 1．仪器设备 烘箱；天平： 称量 280g，感量 0.01g；称量盒；干燥器等。 2．试验步骤 （1）取代表性土样 15～30 g ，放入称量盒内，立即盖好盒盖，放天平上称量，准确 至 0.01g。 （2）揭开盒盖，套在盒底，放入烘箱，在温度 105～110℃下烘至质量恒定。 （3）将烘干后的土样，盖好盒盖收入干燥器内冷却至室温，称干土质量（准确至 0.01g）。 （4）按下式计算含水率 （5）本试验需进行 2 次平行测定，取其算术平均值 3．试验数据及成果整理（见土力学实验指导书） 100% ( ) ( ) ( ) + − + − + = m m m m m m m w s s

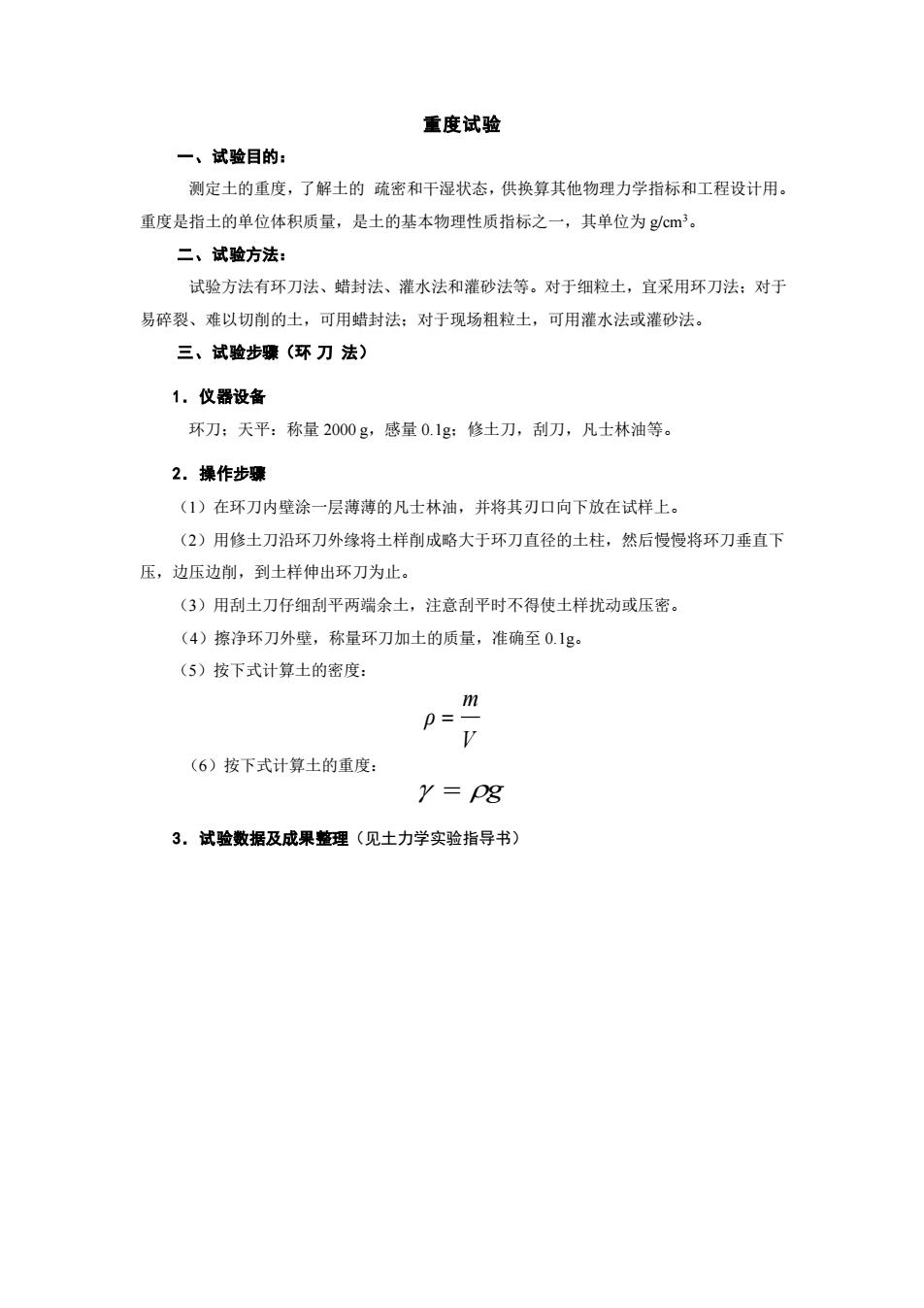

重度试验 一、试验目的： 测定土的重度，了解土的疏密和干湿状态，供换算其他物理力学指标和工程设计用。 重度是指土的单位体积质量，是土的基本物理性质指标之一，其单位为gcm3。 二、试验方法： 试验方法有环刀法、蜡封法、灌水法和灌砂法等。对于细粒土，宜采用环刀法：对于 易碎裂、难以切削的土，可用蜡封法：对于现场粗粒土，可用灌水法或灌砂法。 三、试验步骤（环刀法） 1.仪器设备 环刀：天平：称量2000g,感量0.1g:修土刀，刮刀，凡士林油等。 2.操作步骤 (1)在环刀内壁涂一层薄薄的凡士林油，并将其刃口向下放在试样上。 (2)用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下 压，边压边削，到土样伸出环刀为止。 (3)用刮土刀仔细刮平两端余土，注意刮平时不得使土样扰动或压密。 (4)擦净环刀外壁，称量环刀加土的质量，准确至01g。 (5)按下式计算土的密度： (6)按下式计算土的重度： Y=8 3.试验数据及成果整理（见土力学实验指导书》
重度试验 一、试验目的： 测定土的重度，了解土的 疏密和干湿状态，供换算其他物理力学指标和工程设计用。 重度是指土的单位体积质量，是土的基本物理性质指标之一，其单位为 g/cm3。 二、试验方法： 试验方法有环刀法、蜡封法、灌水法和灌砂法等。对于细粒土，宜采用环刀法；对于 易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。 三、试验步骤（环 刀 法） 1．仪器设备 环刀；天平：称量 2000 g，感量 0.1g；修土刀，刮刀，凡士林油等。 2．操作步骤 （1）在环刀内壁涂一层薄薄的凡士林油，并将其刃口向下放在试样上。 （2）用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下 压，边压边削，到土样伸出环刀为止。 （3）用刮土刀仔细刮平两端余土，注意刮平时不得使土样扰动或压密。 （4）擦净环刀外壁，称量环刀加土的质量，准确至 0.1g。 （5）按下式计算土的密度： （6）按下式计算土的重度： = g 3．试验数据及成果整理（见土力学实验指导书） V m ρ =
比重试验 一、试验目的： 测定土粒的比重Gs,了解土的疏密状态，供换算其他物理力学指标和工程设计用。比 重是土粒在温度105~110℃下烘至恒重时的质量与土粒同体积4℃时纯水质量的比值。在 数值上，土的比重与土粒密度相同，但前者是没有单位的。 二、试验方法 根据土粒粒径的不同，土的比重试验可分别采用比重瓶法、浮称法或虹吸筒法。对于 粒径小于5m的土，采用比重瓶法进行，其中对于排除土中空气可用煮沸法和真空抽气法： 对于粒径大于等于5mm的土，且其中粒径大于20mm颗粒小于10%时，采用浮称法进行： 对于粒径大于等于5mm的土，但其中粒径大于20mm颗粒大于10%时，采用虹吸筒法进行： 当土中同时含有粒径小于5mm和粒径大于等于5mm的士粒时，粒径小于5mm的部分用比 重瓶法测定，粒径大于等于5mm的部分则用浮称法或虹吸筒法测定，并取其加权平均值作 为士的比重。 三、试验步骤 比重瓶法，其基本原理就是由称好质量的干土放人盛满水的比重瓶的前后质量差异，来 计算出土粒的体积，从而进一步计算出土粒比重。 1,仪器设备 烘箱，比重瓶：50mL,天平：称量200g、最小分度值0.001：恒温水槽，砂浴：表： 温度计：孔径2mm及5mm的筛：其它：匙、蒸发皿、玻璃漏斗、滴管、洗瓶、纯水、中 性液体等。 2.操作步躁 (1)将烘干士过5mm筛，然后取12g,用玻璃漏斗装人预先洗净和烘干的比重瓶内， 称试样和瓶的总质量，准确至0.001g。 (2)将纯水注入已装有干士的比重瓶中至一半处，摇动比重瓶，将瓶放在砂浴上煮沸， 煮沸时间自悬液沸腾时算起，砂及砂质粉土不应少于30mi,粘土及粘质粉士不应少于h, 避免瓶中悬液溢出瓶外。 (3)将纯水煮沸，冷却至室温后注入比重瓶内，将纯水注满，塞紧瓶塞，多余的水会 从瓶塞毛细管中溢出使瓶内无气泡。 (4)将比重瓶置于恒温水槽内，待瓶内水温稳定，且瓶内上部悬液澄清，然后取出比 重瓶，擦干瓶外壁，称比重瓶、水、试样总质量，准确至0.001g。称量后应立刻测出瓶内水 的温度，准确至0.5℃。 (7)根据测得的温度，从己绘制的温度与瓶、水总质量的关系曲线中查得瓶、水总质
比重试验 一、试验目的： 测定土粒的比重 Gs，了解土的疏密状态，供换算其他物理力学指标和工程设计用。比 重是土粒在温度 105～110℃下烘至恒重时的质量与土粒同体积 4℃时纯水质量的比值。在 数值上，土的比重与土粒密度相同，但前者是没有单位的。 二、试验方法 根据土粒粒径的不同，土的比重试验可分别采用比重瓶法、浮称法或虹吸筒法。对于 粒径小于 5 mm 的土，采用比重瓶法进行，其中对于排除土中空气可用煮沸法和真空抽气法； 对于粒径大于等于 5mm 的土，且其中粒径大于 20mm 颗粒小于 10％时，采用浮称法进行； 对于粒径大于等于 5mm 的土，但其中粒径大于 20mm 颗粒大于 10％时，采用虹吸筒法进行； 当土中同时含有粒径小于 5mm 和粒径大于等于 5mm 的土粒时，粒径小于 5mm 的部分用比 重瓶法测定，粒径大于等于 5mm 的部分则用浮称法或虹吸筒法测定，并取其加权平均值作 为土的比重。 三、试验步骤 比重瓶法，其基本原理就是由称好质量的干土放人盛满水的比重瓶的前后质量差异，来 计算出土粒的体积，从而进一步计算出土粒比重。 1．仪器设备 烘箱，比重瓶：50mL,天平：称量 200g、最小分度值 0.001；恒温水槽，砂浴；表； 温度计；孔径 2mm 及 5mm 的筛；其它：匙、蒸发皿、玻璃漏斗、滴管、洗瓶、纯水、中 性液体等。 2. 操作步骤 （1） 将烘干土过 5mm 筛，然后取 12g，用玻璃漏斗装人预先洗净和烘干的比重瓶内， 称试样和瓶的总质量，准确至 0.001g。 （2）将纯水注入已装有干土的比重瓶中至一半处，摇动比重瓶，将瓶放在砂浴上煮沸， 煮沸时间自悬液沸腾时算起，砂及砂质粉土不应少于 30min，粘土及粘质粉土不应少于 lh， 避免瓶中悬液溢出瓶外。 （3）将纯水煮沸，冷却至室温后注入比重瓶内，将纯水注满，塞紧瓶塞，多余的水会 从瓶塞毛细管中溢出使瓶内无气泡。 （4）将比重瓶置于恒温水槽内，待瓶内水温稳定，且瓶内上部悬液澄清，然后取出比 重瓶，擦干瓶外壁，称比重瓶、水、试样总质量，准确至 0.001g。称量后应立刻测出瓶内水 的温度，准确至 0.5℃。 （7）根据测得的温度，从已绘制的温度与瓶、水总质量的关系曲线中查得瓶、水总质
