第5章建筑消防给水系统 51消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总且录 本章总目录 4.设水池、水泵 的消火栓给水方式 止回阀 里 消火栓 水池 水表 X习M 水泵
水池 消火栓 水泵 水表 止回阀 4. 设水池、水泵 的消火栓给水方式 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

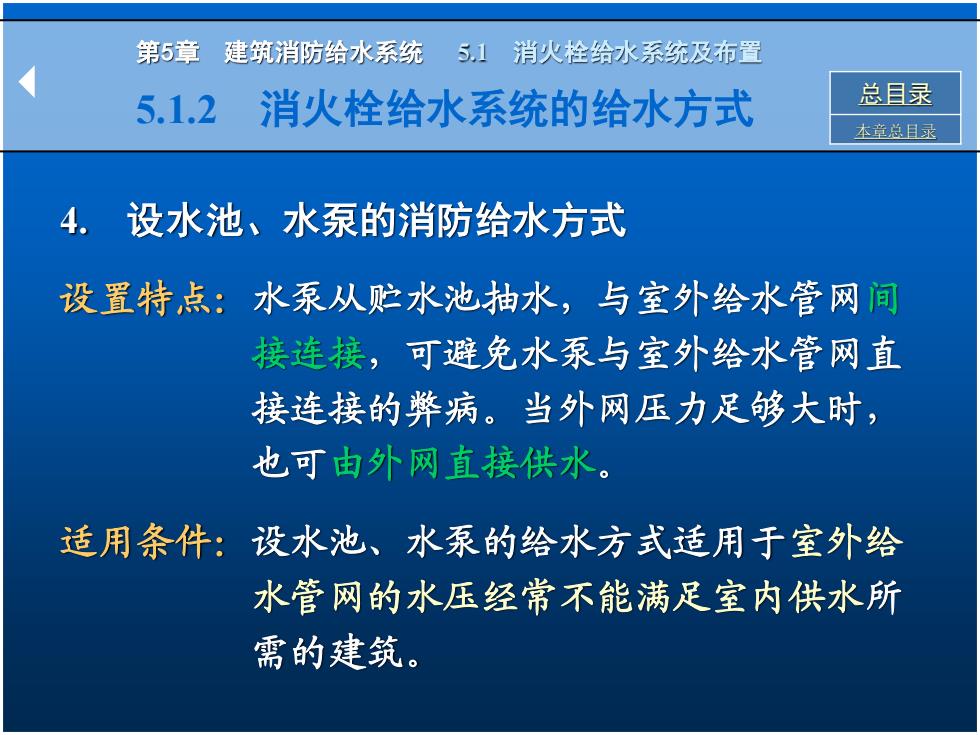

第5章建筑消防给水系统 51 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总目灵 本章总目尿 4.设水池、水泵的消防给水方式 设置特点：水泵从贮水池抽水，与室外给水管网间 接连接，可避免水泵与室外给水管网直 接连接的弊病。当外网压力足够大时， 也可由外网直接供水。 适用条件：设水池、水泵的给水方式适用于室外给 水管网的水压经常不能满足室内供水所 需的建筑
4. 设水池、水泵的消防给水方式 设置特点：水泵从贮水池抽水，与室外给水管网间 接连接，可避免水泵与室外给水管网直 接连接的弊病。当外网压力足够大时， 也可由外网直接供水。 适用条件：设水池、水泵的给水方式适用于室外给 水管网的水压经常不能满足室内供水所 需的建筑。 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

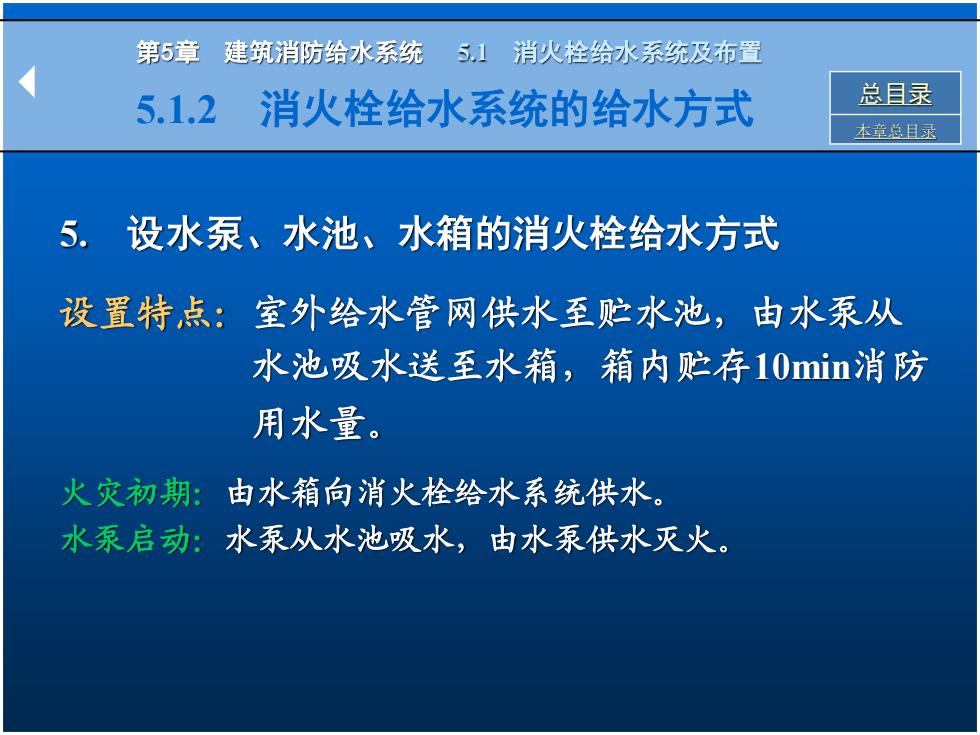

第5章建筑消防给水系统 5.1消火栓给水系统及布置 5.1.2消火栓给水系统的给水方式 总且录 本章总目尿 5。设水泵、水池、水箱的消火栓给水方式 设置特点：室外给水管网供水至贮水池，由水泵从 水池吸水送至水箱，箱内贮存10min消防 用水量。 火灾初期：由水箱向消火栓给水系统供水。 水泵启动：水泵从水池吸水，由水泵供水灭火
5. 设水泵、水池、水箱的消火栓给水方式 设置特点：室外给水管网供水至贮水池，由水泵从 水池吸水送至水箱，箱内贮存10min消防 用水量。 火灾初期：由水箱向消火栓给水系统供水。 水泵启动：水泵从水池吸水，由水泵供水灭火。 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

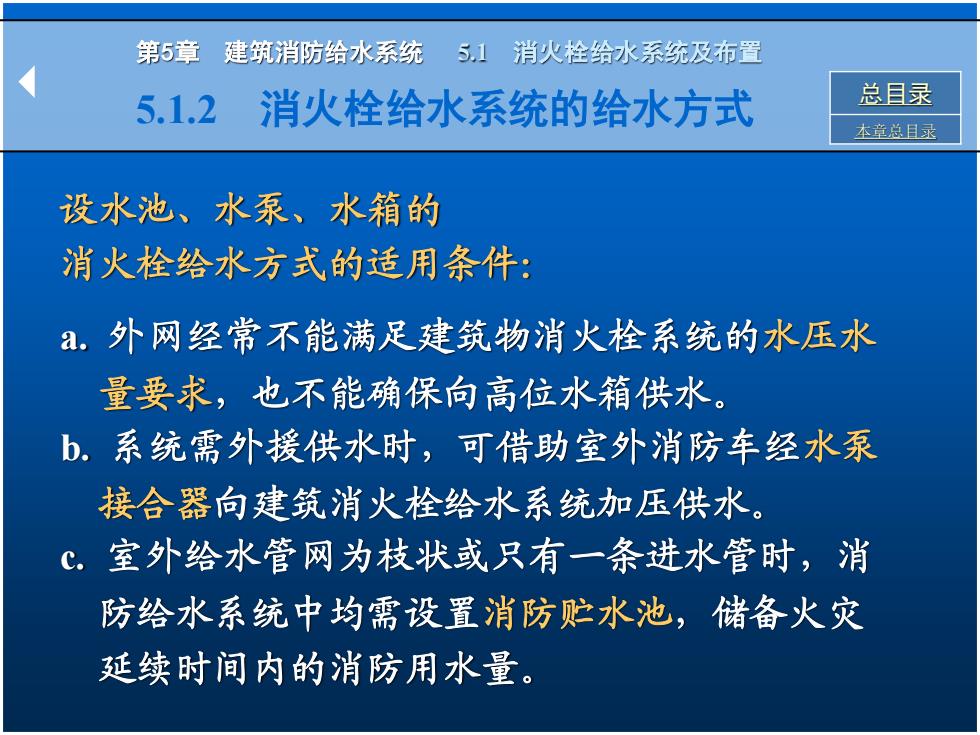

第5章建筑消防给水系统 51消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总且录 本章总目尿 设水池、水泵、水箱的 消火栓给水方式的适用条件： a.外网经常不能满足建筑物消火栓系统的水压水 量要求，也不能确保向高位水箱供水。 b.系统需外援供水时，可借助室外消防车经水泵 接合器向建筑消火栓给水系统加压供水。 c.室外给水管网为枝状或只有一条进水管时，消 防给水系统中均需设置消防贮水池，储备火灾 延续时间内的消防用水量
设水池、水泵、水箱的 消火栓给水方式的适用条件： a. 外网经常不能满足建筑物消火栓系统的水压水 量要求，也不能确保向高位水箱供水。 b. 系统需外援供水时，可借助室外消防车经水泵 接合器向建筑消火栓给水系统加压供水。 c. 室外给水管网为枝状或只有一条进水管时，消 防给水系统中均需设置消防贮水池，储备火灾 延续时间内的消防用水量。 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

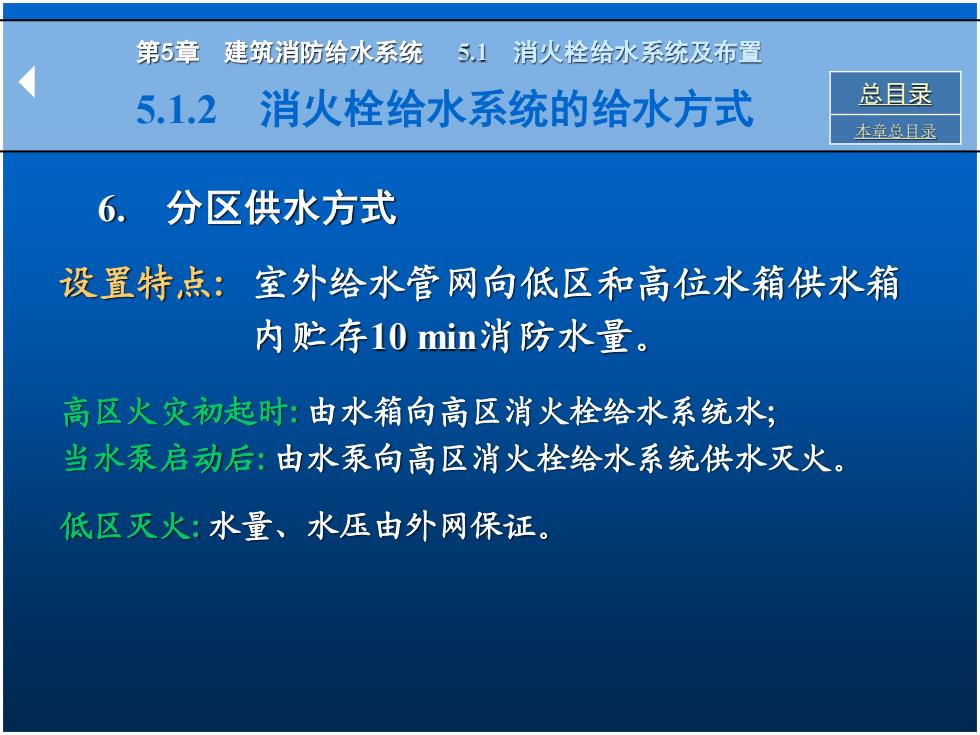

第5章建筑消防给水系统 51消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总且录 本章总目录 6.分区供水方式 设置特点：室外给水管网向低区和高位水箱供水箱 内贮存10min消防水量。 高区火灾初起时：由水箱向高区消火栓给水系统水； 当水泵启动后：由水泵向高区消火栓给水系统供水灭火。 低区灭火：水量、水压由外网保证
6. 分区供水方式 设置特点: 室外给水管网向低区和高位水箱供水箱 内贮存10 min消防水量。 高区火灾初起时:由水箱向高区消火栓给水系统水; 当水泵启动后:由水泵向高区消火栓给水系统供水灭火。 低区灭火:水量、水压由外网保证。 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式
