第5章建筑消防给水系统 51 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总目录 本章总目尿 1.由室外给水管网直接供水的消防给水方式 消火栓 水表 M M仁W
水表 消火栓 1. 由室外给水管网直接供水的消防给水方式 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式
第5章建筑消防给水系统 5,1消火栓给水系统及布置 5.1.2消火栓给水系统的给水方式 总且录 本章总且录 1.由室外给水管网直接供水的消防给水方式 适用条件：室外给水管网提供的水量和水压，在任 何时候均能满足室内消火栓给水系统所 需的水量、水压要求时采用
1. 由室外给水管网直接供水的消防给水方式 适用条件：室外给水管网提供的水量和水压，在任 何时候均能满足室内消火栓给水系统所 需的水量、水压要求时采用。 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

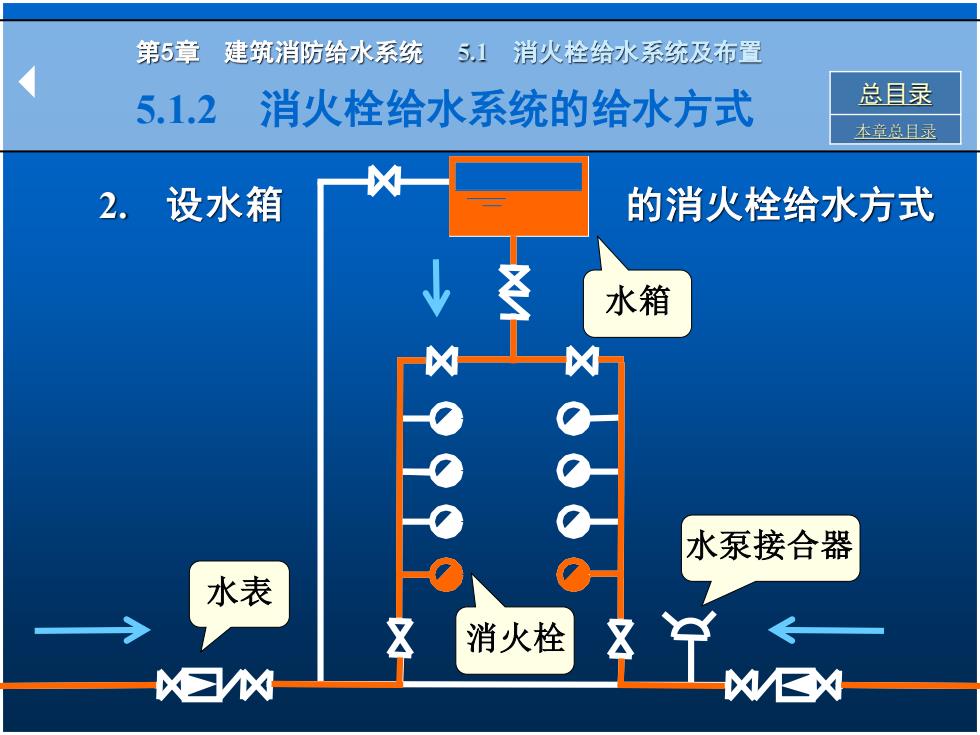

第5章建筑消防给水系统 51消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总且录 本章总目尿 2. 设水箱 的消火栓给水方式 水箱 水泵接合器 水表 消火栓 ☆习M M仁
水表 消火栓 水泵接合器 水箱 2. 设水箱 的消火栓给水方式 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

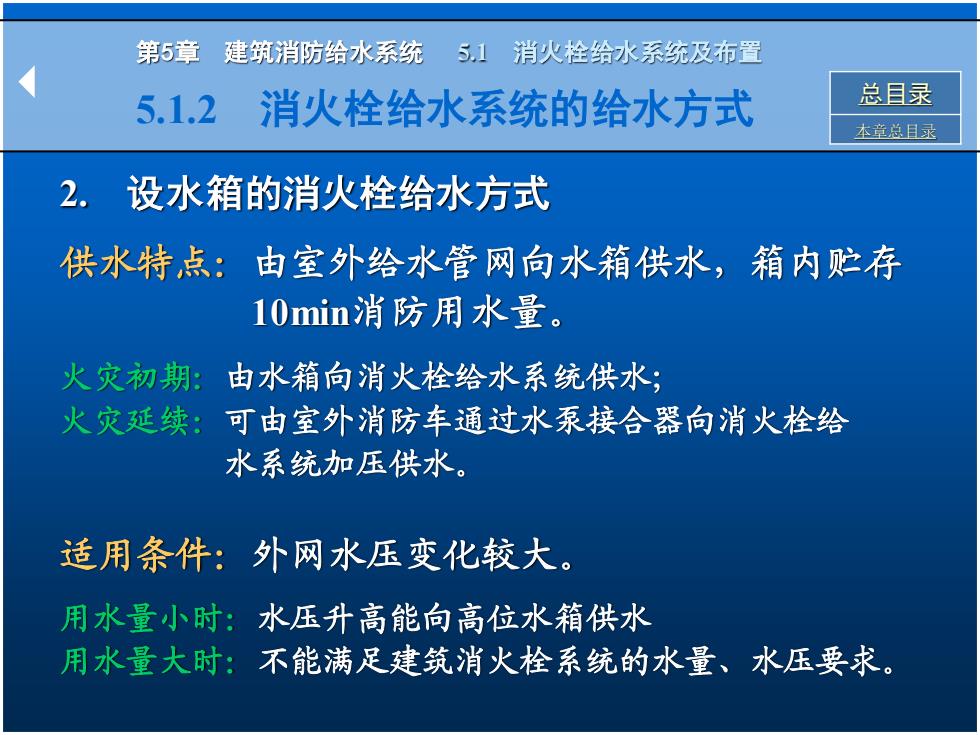

第5章建筑消防给水系统 5,1消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总且录 本章总且录 2。设水箱的消火栓给水方式 供水特点：由室外给水管网向水箱供水，箱内贮存 10min消防用水量。 火灾初期：由水箱向消火栓给水系统供水； 火灾延续：可由室外消防车通过水泵接合器向消火栓给 水系统加压供水。 适用条件：外网水压变化较大。 用水量小时：水压升高能向高位水箱供水 用水量大时：不能满足建筑消火栓系统的水量、水压要求
2. 设水箱的消火栓给水方式 供水特点：由室外给水管网向水箱供水，箱内贮存 10min消防用水量。 火灾初期：由水箱向消火栓给水系统供水； 火灾延续：可由室外消防车通过水泵接合器向消火栓给 水系统加压供水。 适用条件：外网水压变化较大。 用水量小时：水压升高能向高位水箱供水 用水量大时：不能满足建筑消火栓系统的水量、水压要求。 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式

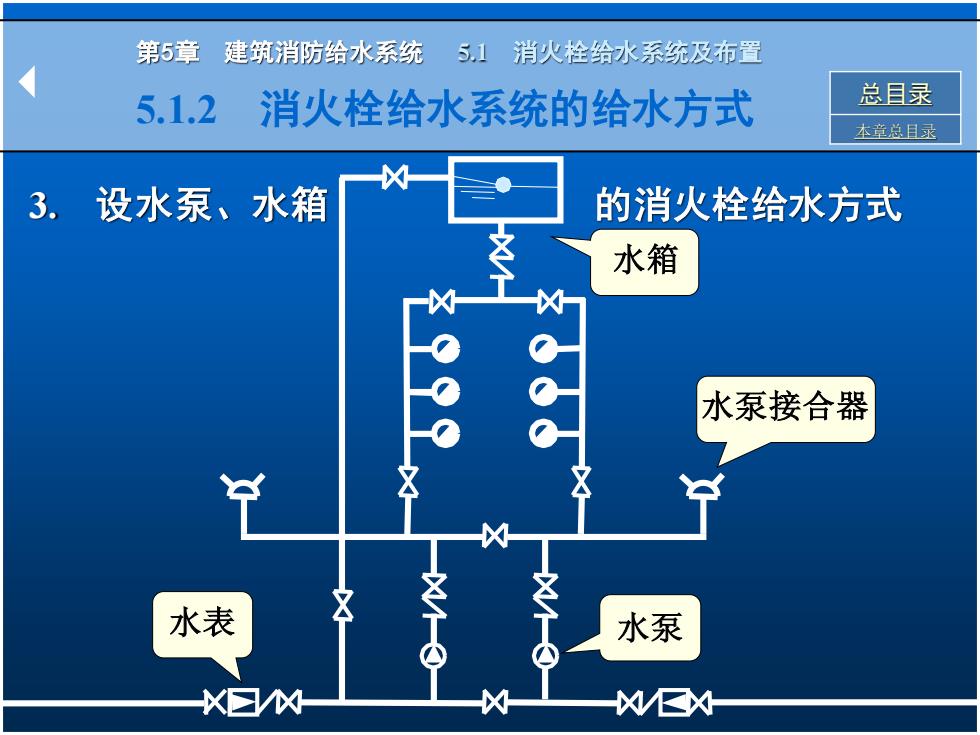

第5章 建筑消防给水系统 51消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式 总且录 本章总目尿 3。设水泵、水箱 的消火栓给水方式 水箱 水泵接合器 水表 水泵 X☑M 仁灯
3. 设水泵、水箱 的消火栓给水方式 水表 水泵 水泵接合器 水箱 总目录 本章总目录 第5章 建筑消防给水系统 5.1 消火栓给水系统及布置 5.1.2 消火栓给水系统的给水方式
