2、热电偶材料和结构 ▲结构： a)普通热电偶： 结构：1-热电极2-绝缘套管 3-保护套管4-接线盒 已做成标准形式，可根据测温范 围和环境条件来选择合适的热电 极材料和保护套管 应用：测量气体、蒸汽、液体等介 质温度 普通热电偶： 1。热电极；2。绝缘套管 3。保护套管； 4。接线盒；5。盒盖
2、热电偶材料和结构 普通热电偶： 1。热电极；2。绝缘套管 3。保护套管； 4。接线盒；5。盒盖 ▲结构： 应用：测量气体、蒸汽、液体等介 质温度 结构：1-热电极 2-绝缘套管 3-保护套管 4-接线盒 a) 普通热电偶： 已做成标准形式，可根据测温范 围和环境条件来选择合适的热电 极材料和保护套管
b)铠装热电偶： 结构：用特殊的加工方法，把热电极、绝缘材料和金属套 管三者组合加工而成的一个坚实的组合体 特点：细长(1~3mm),可以弯曲，挠性好，强度高， 测端热容量小，动态响应快(0.01s) 铠装套 应用：适于狭小空间、点温度 绝缘材料 (氧化镁等) UUU 热电偶芯线 d≥0.15D 碰底型 不碰底型 露头型 帽型 d t长 芯线直径套管厚度 t≥0.1D 图3-58 铠装热电偶结构 套管外径D 图4.9 铠装热电偶截面图
碰底型 不碰底型 露头型 帽型 应用：适于狭小空间、点温度 特点：细长(1~3mm)，可以弯曲，挠性好，强度高， 测端热容量小，动态响应快(0.01s) b) 铠装热电偶： 结构：用特殊的加工方法，把热电极、绝缘材料和金属套 管三者组合加工而成的一个坚实的组合体
= B 1 B-B A放大 图2-5-7铠装热电稱 1一接线众 2一金赋套管3一固定装登4一绝缘材料5一热电极

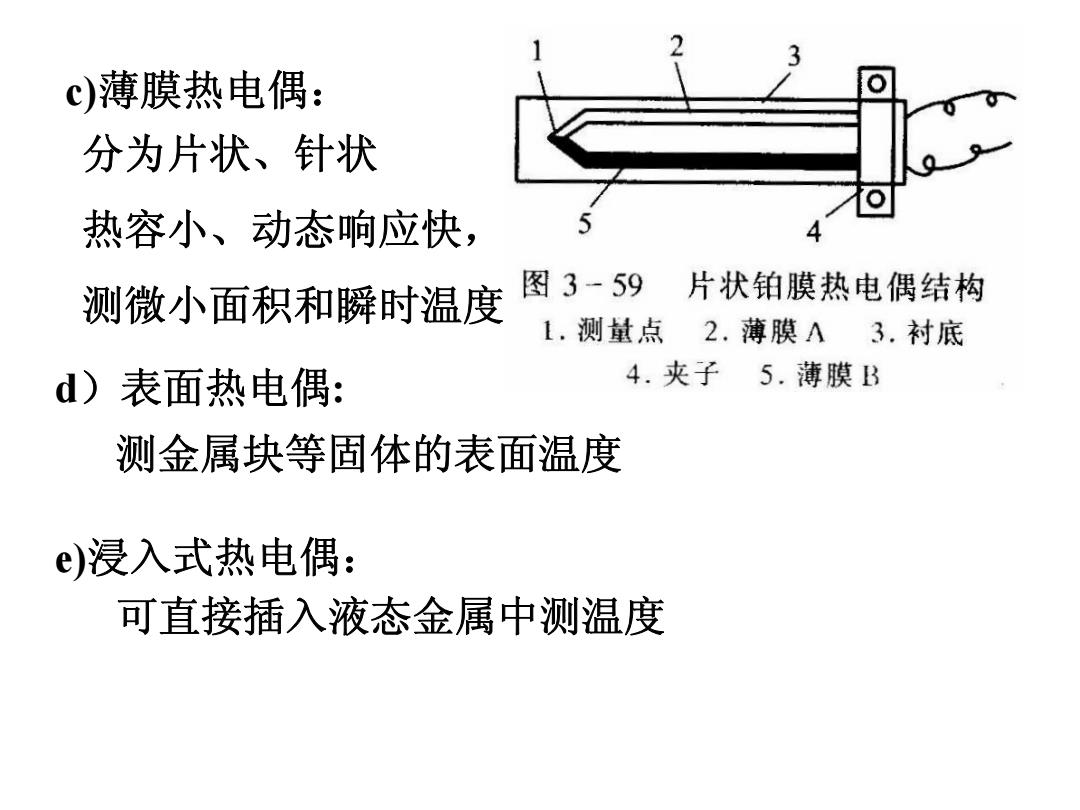

C)薄膜热电偶： 分为片状、针状 热容小、动态响应快， 测微小面积和瞬时温度 图3-59 片状铂膜热电偶结构 1.测量点 2.薄膜∧3.衬底 d)表面热电偶： 4.夹子5.薄膜B 测金属块等固体的表面温度 e)浸入式热电偶： 可直接插入液态金属中测温度
c)薄膜热电偶： d）表面热电偶: 分为片状、针状 热容小、动态响应快， 测微小面积和瞬时温度 e)浸入式热电偶： 测金属块等固体的表面温度 可直接插入液态金属中测温度
