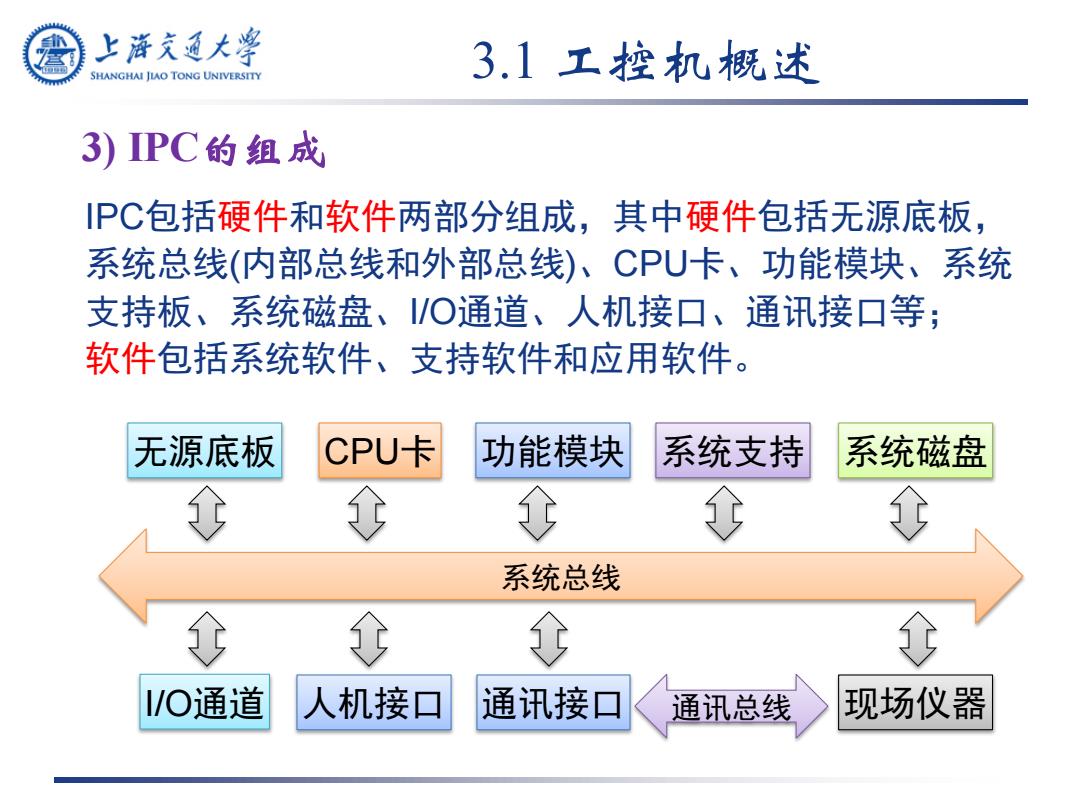

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 3)PC的组成 PC包括硬件和软件两部分组成，其中硬件包括无源底板， 系统总线（内部总线和外部总线）、CPU卡、功能模块、系统 支持板、系统磁盘、O通道、人机接口、通讯接口等； 软件包括系统软件、支持软件和应用软件。 无源底板 CPU卡 功能模块 系统支持 系统磁盘 系统总线 IVO通道 人机接口 通讯接口 通讯总线 现场仪器
3.1 工控机概述 IPC包括硬件和软件两部分组成，其中硬件包括无源底板， 系统总线(内部总线和外部总线)、CPU卡、功能模块、系统 支持板、系统磁盘、I/O通道、人机接口、通讯接口等； 软件包括系统软件、支持软件和应用软件。 3) IPC的组成 系统总线 无源底板 功能模块 系统支持 系统磁盘 I/O通道 通讯接口 通讯总线 现场仪器 CPU卡 人机接口
上游充通大学 3.1工控机概述 SHANGHAI JLAO TONG UNIVERSITY 4)PC的典型结构 IPC的典型结构如图所示，主要有以下几部分组成。 LE318J132136 11111110113 ①全钢机箱 ②无源底板 ③CPU卡 ④工业电源 ⑤其他配件 工控机典型结构图
3.1 工控机概述 4) IPC的典型结构 IPC的典型结构如图所示，主要有以下几部分组成。 工控机典型结构图 • ①全钢机箱 • ②无源底板 • ③CPU卡 • ④工业电源 • ⑤其他配件

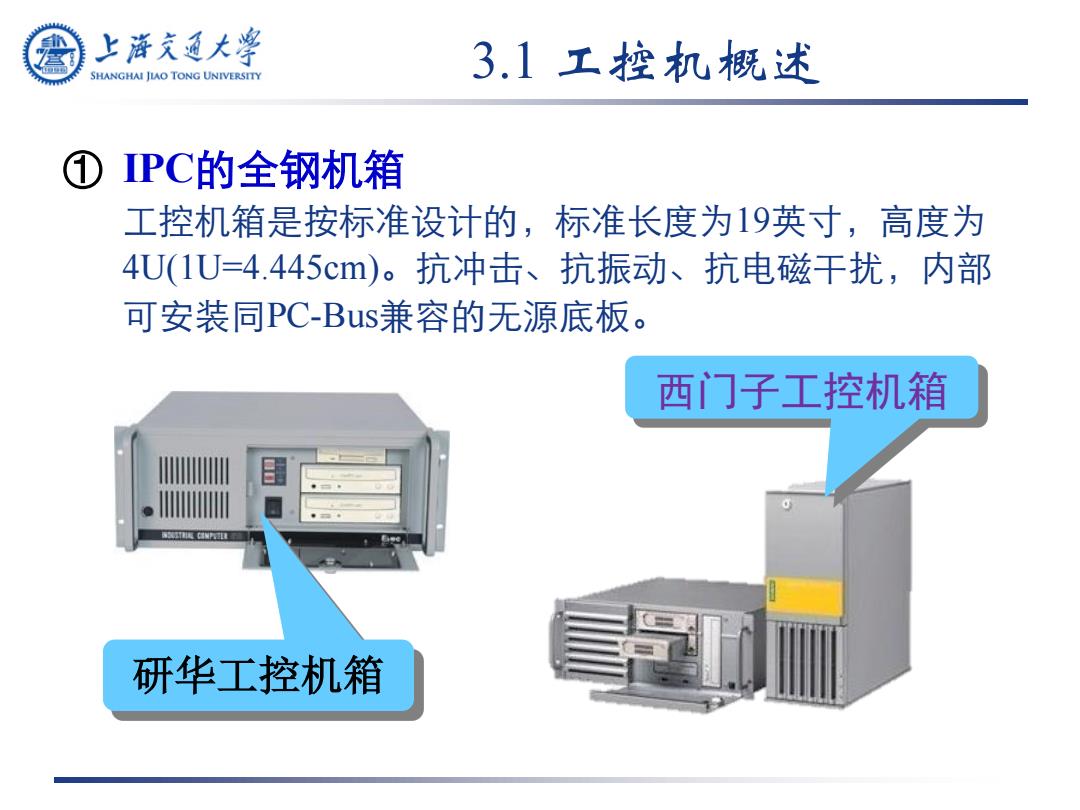

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 IPC的全钢机箱 工控机箱是按标准设计的，标准长度为19英寸，高度为 4U(1U=4.445cm)。抗冲击、抗振动、抗电磁干扰，内部 可安装同PC-Bus兼容的无源底板。 西门子工控机箱 研华工控机箱
3.1 工控机概述 ① IPC的全钢机箱 工控机箱是按标准设计的，标准长度为19英寸，高度为 4U(1U=4.445cm)。抗冲击、抗振动、抗电磁干扰，内部 可安装同PC-Bus兼容的无源底板。 研华工控机箱 西门子工控机箱

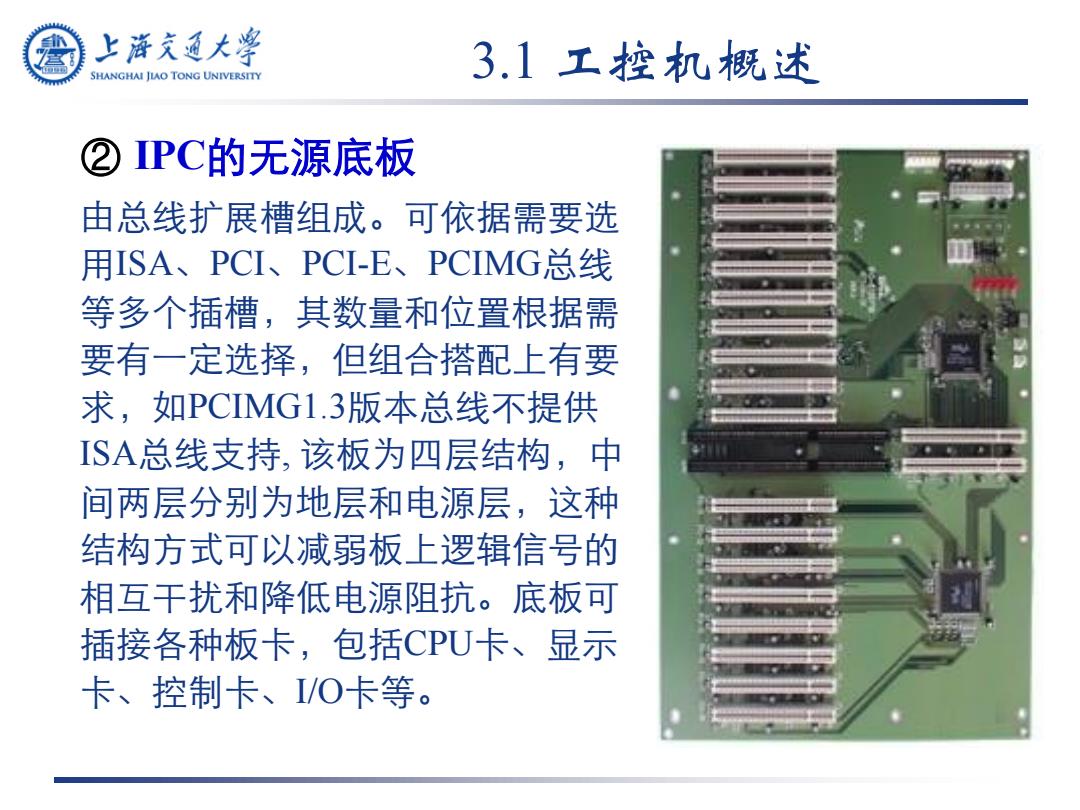

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 ② PC的无源底板 由总线扩展槽组成。可依据需要选 用ISA、PCI、PCI-E、PCIMG总线 等多个插槽，其数量和位置根据需 要有一定选择，但组合搭配上有要 求，如PCIMG1.3版本总线不提供 ISA总线支持，该板为四层结构，中 间两层分别为地层和电源层，这种 结构方式可以减弱板上逻辑信号的 相互干扰和降低电源阻抗。底板可 插接各种板卡，包括CPU卡、显示 卡、控制卡、I/O卡等
3.1 工控机概述 ② IPC的无源底板 由总线扩展槽组成。可依据需要选 用ISA、PCI、PCI-E、PCIMG总线 等多个插槽，其数量和位置根据需 要有一定选择，但组合搭配上有要 求，如PCIMG1.3版本总线不提供 ISA总线支持, 该板为四层结构，中 间两层分别为地层和电源层，这种 结构方式可以减弱板上逻辑信号的 相互干扰和降低电源阻抗。底板可 插接各种板卡，包括CPU卡、显示 卡、控制卡、I/O卡等

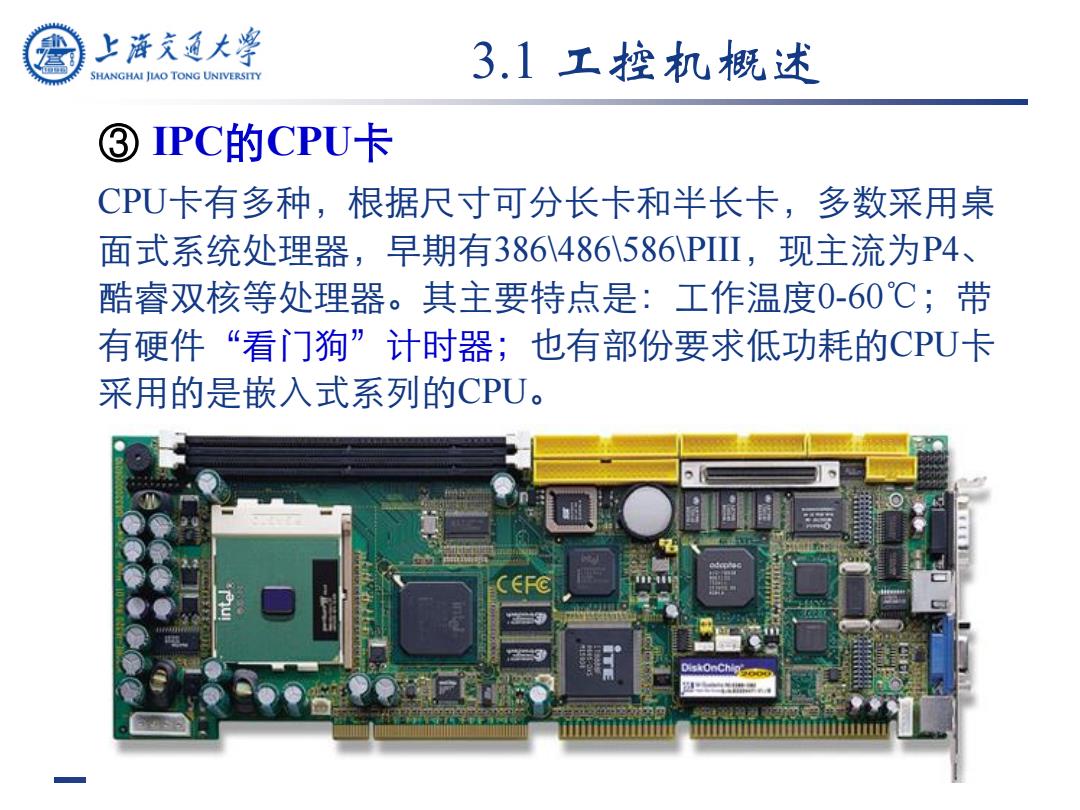

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 ③ IPC的CPU卡 CPU卡有多种，根据尺寸可分长卡和半长卡，多数采用桌 面式系统处理器，早期有3864861586PIⅢ， 现主流为P4、 酷睿双核等处理器。其主要特点是：工作温度0-60℃；带 有硬件“看门狗”计时器；也有部份要求低功耗的CPU卡 采用的是嵌入式系列的CPU
3.1 工控机概述 ③ IPC的CPU卡 CPU卡有多种，根据尺寸可分长卡和半长卡，多数采用桌 面式系统处理器，早期有386\486\586\PIII，现主流为P4、 酷睿双核等处理器。其主要特点是：工作温度0-60℃；带 有硬件“看门狗”计时器；也有部份要求低功耗的CPU卡 采用的是嵌入式系列的CPU
