上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 引言-实例4 焊接变位机控制系统 码盘1 三轴交流 控制卡 码盘2 P℃L-832 交流伺服 倾斜轴电机 IPC610 变频器 工控机 24位输人/ 旋转轴电机 输出控制卡 PCL-724 继电器 输出卡 抱闸电源 PCLD 电平转换模块 885 ADAM-3854 CLOOS ROMAT76 弧焊机器人
引言----实例4 焊接变位机控制系统

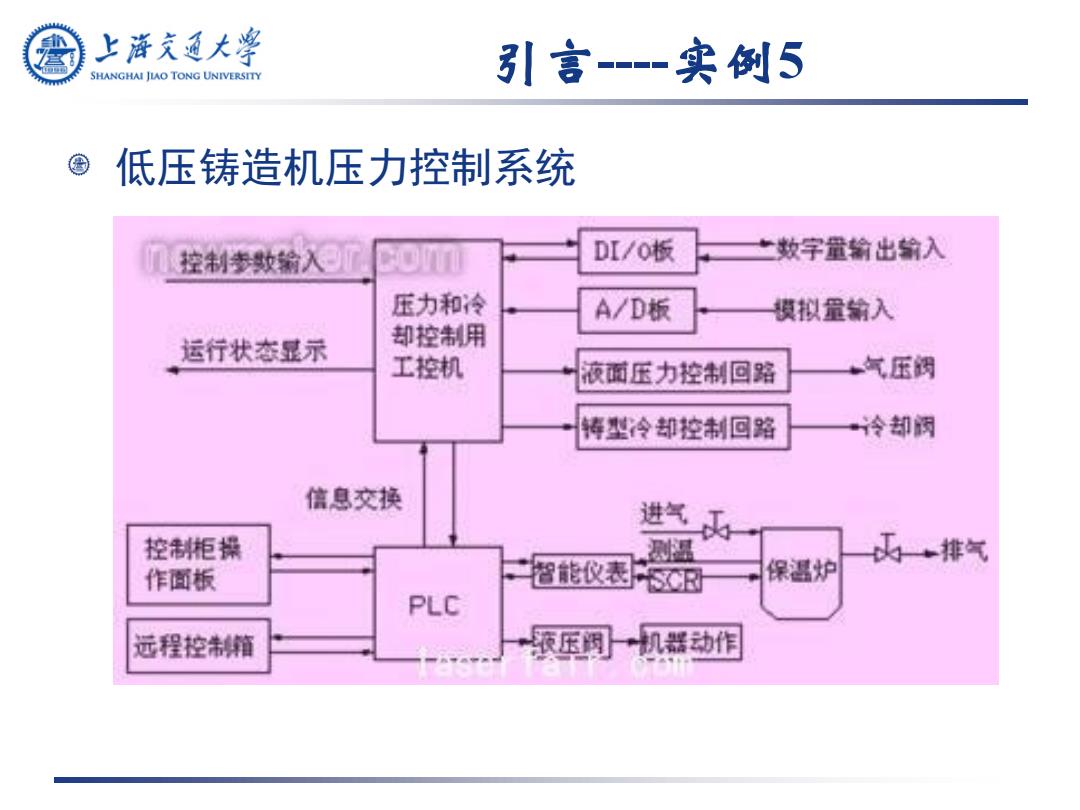

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 引言-实例5 低压铸造机压力控制系统 控制梦数输入○了 DI/o板 “数字量输出输入 压力和冷 A/D板 模拟量输入 运行状态显示 却控制用 工控机 液面压力控制回路 气压调 铸型冷却控制回路 冷却阀 信息交换 进气4 控制柜操 测温 丙一排气 作面板 帽能仪表丽 保温炉 PLC 远程控制箱 须压阀一机器动作
引言----实例5 低压铸造机压力控制系统

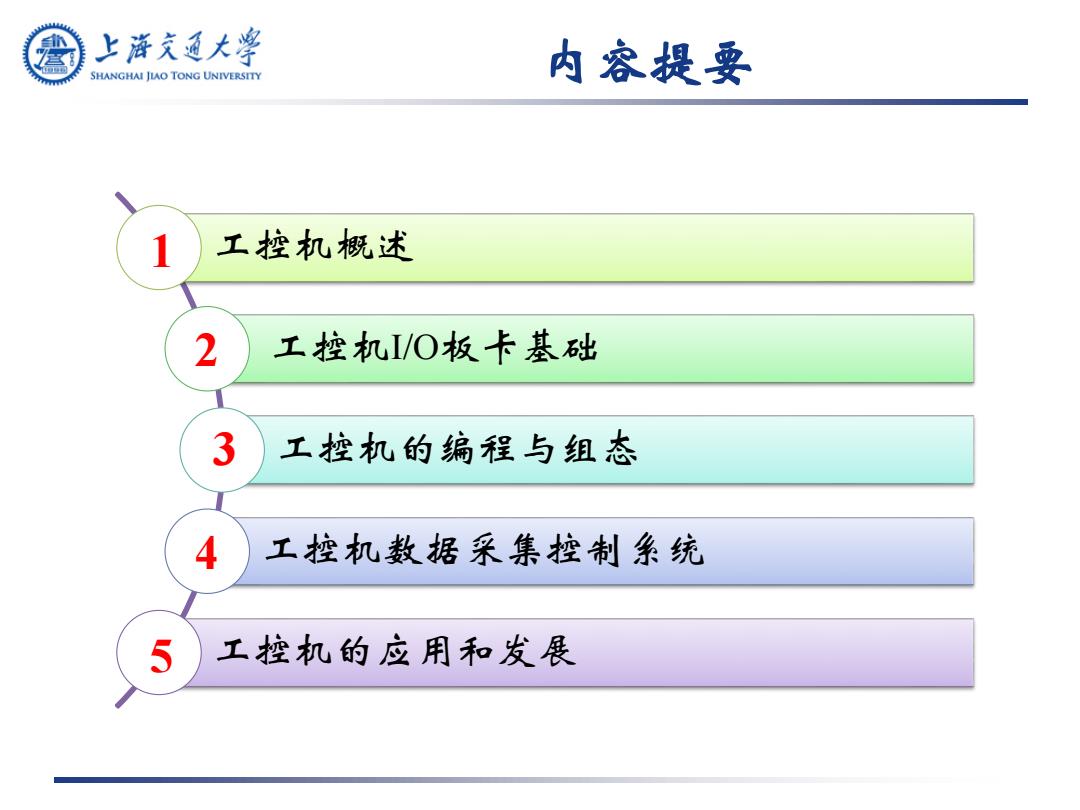

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 内容提要 工控机概述 2 工控机I/O板卡基础 3 工控机的编程与组态 4 工控机数据采集控制系统 5 工控机的应用和发展
内容提要 工控机概述 工控机I/O板卡基础 工控机的编程与组态 工控机数据采集控制系统 工控机的应用和发展 1 2 3 4 5
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 1)什么是工控机(PC)? 工控机(Industrial Personal Computer, PC)是一种加固的增强型个人计算机， W AMAI 1 它可以作为一个工业控制器在工业环 境中可靠运行，对工业生产过程及其 机电设备、工艺装备进行测量与控制， 简称工控机。通俗地说就是专门为工 业现场而设计的计算机。 工控机是工业自动化设备和信息产业 基础设备的核心
3.1 工控机概述 1) 什么是工控机(IPC)？ 工控机(Industrial Personal Computer, IPC) 是一种加固的增强型个人计算机， 它可以作为一个工业控制器在工业环 境中可靠运行，对工业生产过程及其 机电设备、工艺装备进行测量与控制， 简称工控机。通俗地说就是专门为工 业现场而设计的计算机。 工控机是工业自动化设备和信息产业 基础设备的核心
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 2)PC的特点 ●可靠性高 ●实时性好 ●环境适应性强 适应工业应 ●/O模板配套多 用环境的一 ●系统扩展性好 种加固的增 ●系统开放性好 ●通信功能强 强型计算机 ●系统冗余性高 ●监测和自复位
3.1 工控机概述 2) IPC的特点 可靠性高 实时性好 环境适应性强 I/O模板配套多 系统扩展性好 系统开放性好 通信功能强 系统冗余性高 监测和自复位 适应工业应 用环境的一 种加固的增 强型计算机
