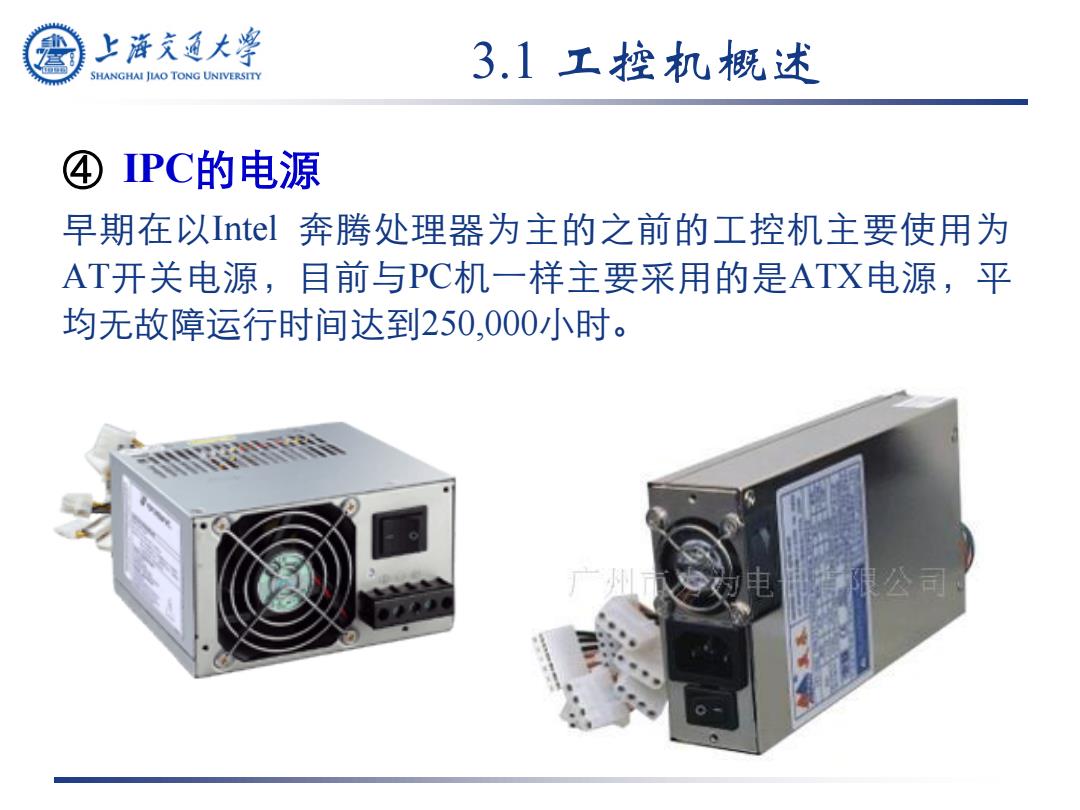

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 ④ PC的电源 早期在以Intel奔腾处理器为主的之前的工控机主要使用为 AT开关电源，目前与PC机一样主要采用的是ATX电源，平 均无故障运行时间达到250,000小时。 集公司
3.1 工控机概述 ④ IPC的电源 早期在以Intel 奔腾处理器为主的之前的工控机主要使用为 AT开关电源，目前与PC机一样主要采用的是ATX电源，平 均无故障运行时间达到250,000小时

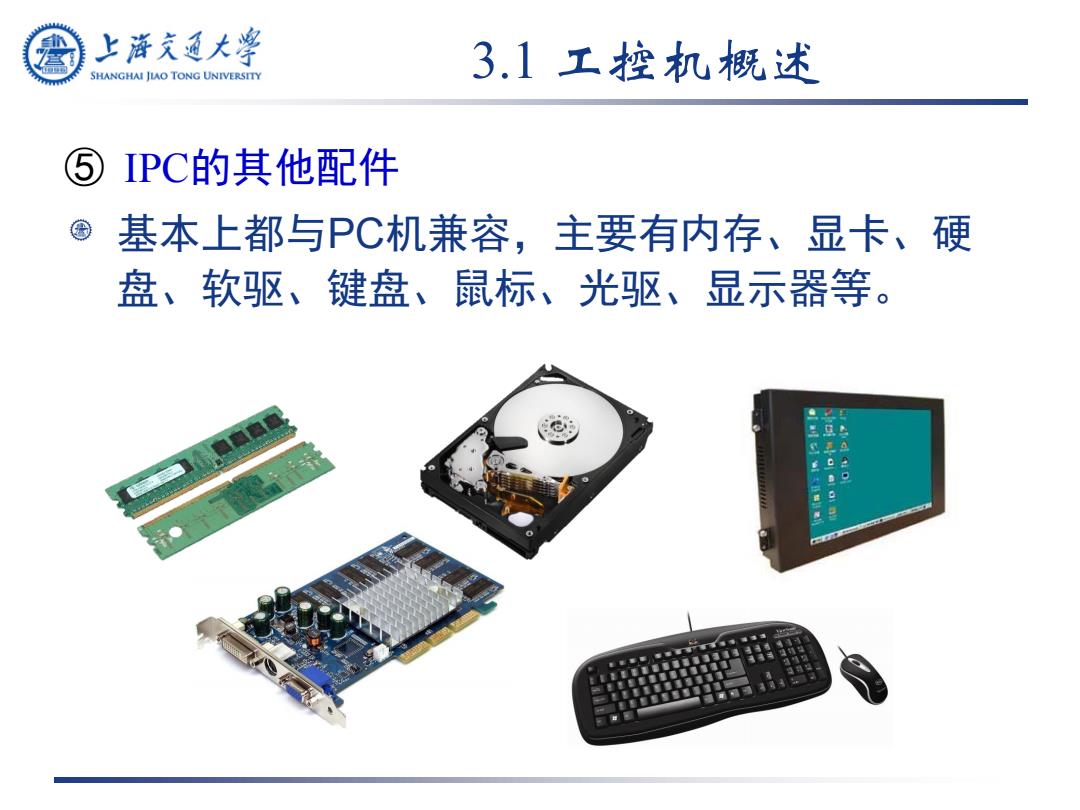

上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 ⑤ IPC的其他配件 基本上都与PC机兼容，主要有内存、显卡、硬 盘、软驱、键盘、鼠标、光驱、显示器等
3.1 工控机概述 ⑤ IPC的其他配件 基本上都与PC机兼容，主要有内存、显卡、硬 盘、软驱、键盘、鼠标、光驱、显示器等
上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 5)PC设计中的特殊性举例 风扇往 机箱风扇靠近 在无源底 CPU位置，辅助 板上提供 CPU周围空间散 的EI压 热，并且顺着风流 条，可以确 的插卡结构，便于 保机箱和 多个卡片的散热 扩展卡紧 密接触，大 幅度的减 少EMI
3.1 工控机概述 5）IPC设计中的特殊性举例
上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 6) 典型的工控机控制系统组成 主机 工控机主机 局域网 输入接口模板 输出接口模板 网络通信 显示器 工控机 打印机 通信接口模板 5 信号调理单元 通信 摸拟盘输入 模拟量输出 开关盘榴入 开关量输出 6 远程采集模块 调理单元 调理单元 调理单元 调理单元 工控软件包 远程采集模块
3.1 工控机概述 ① 工控机主机 ② 输入接口模板 ③ 输出接口模板 ④ 通信接口模板 ⑤ 信号调理单元 ⑥ 远程采集模块 ⑦ 工控软件包 6）典型的工控机控制系统组成

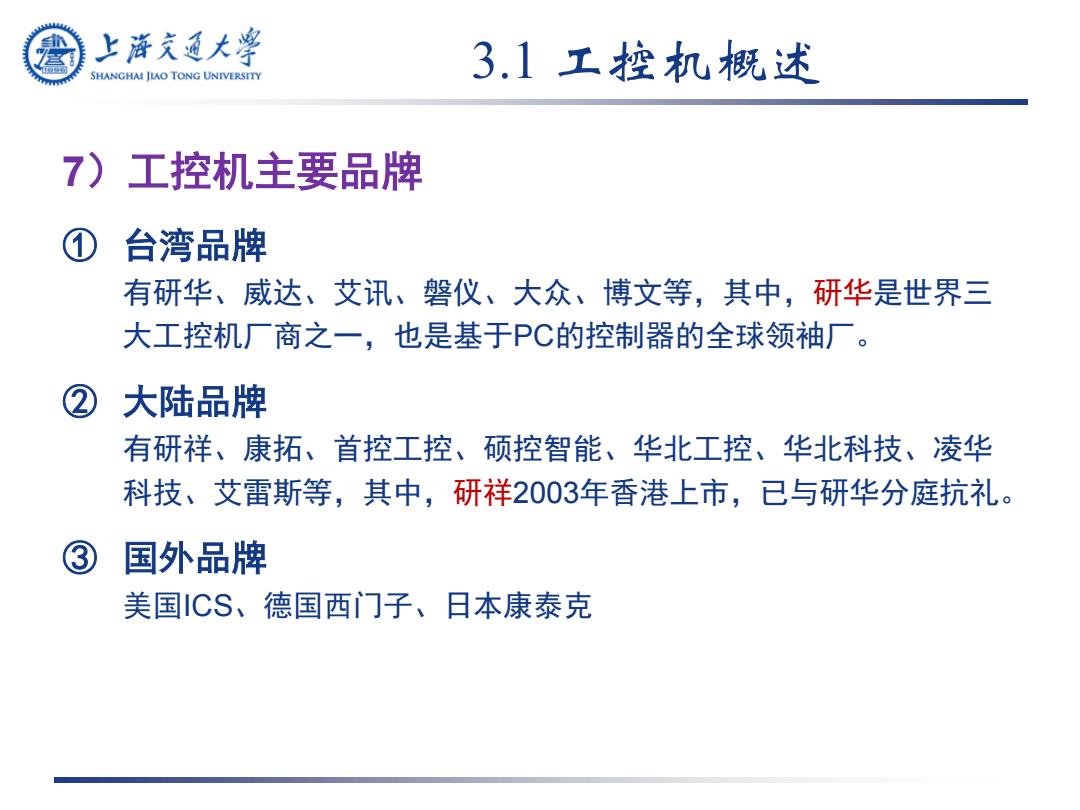

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 3.1工控机概述 7)工控机主要品牌 台湾品牌 有研华、威达、艾讯、磐仪、大众、博文等，其中，研华是世界三 大工控机厂商之一，也是基于PC的控制器的全球领袖厂。 2 大陆品牌 有研祥、康拓、首控工控、硕控智能、华北工控、华北科技、凌华 科技、艾雷斯等，其中，研祥2003年香港上市，已与研华分庭抗礼。 3 国外品牌 美国ICS、德国西门子、日本康泰克
3.1 工控机概述 7）工控机主要品牌 ① 台湾品牌 有研华、威达、艾讯、磐仪、大众、博文等，其中，研华是世界三 大工控机厂商之一，也是基于PC的控制器的全球领袖厂。 ② 大陆品牌 有研祥、康拓、首控工控、硕控智能、华北工控、华北科技、凌华 科技、艾雷斯等，其中，研祥2003年香港上市，已与研华分庭抗礼。 ③ 国外品牌 美国ICS、德国西门子、日本康泰克
