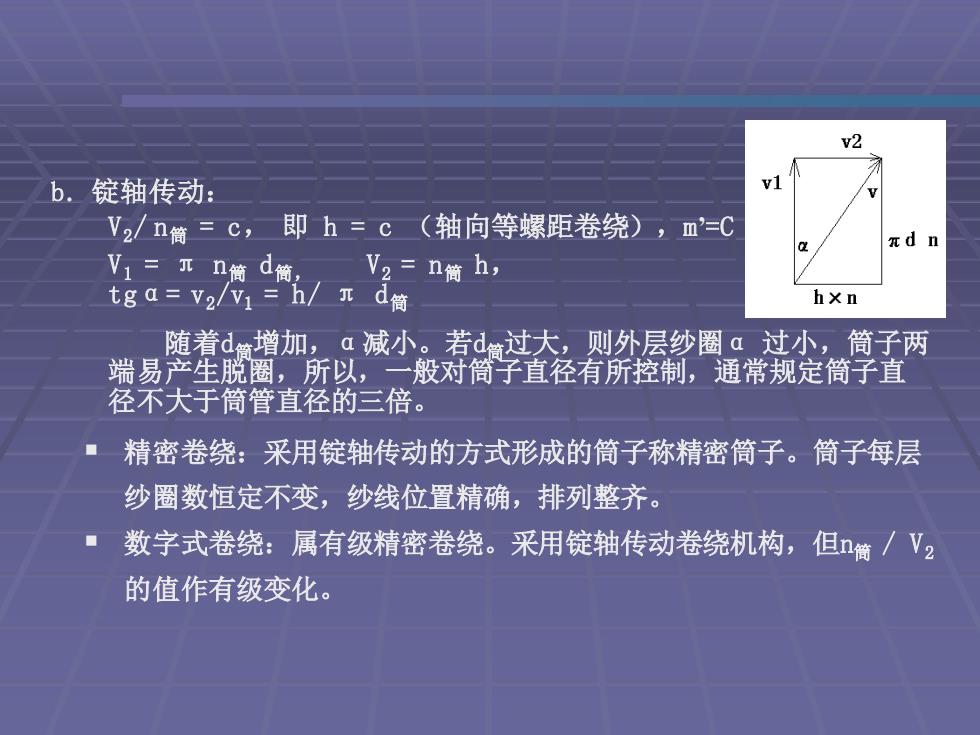

v2 b. 锭轴传动： V2/n简=c,即h=c(轴向等螺距卷绕)，m'=C πdn V1=πn简d简， V2=n简h, tga=v2/Y1=h/元d简 h x n 随着d篇增加，a减小。若d筒过大，则外层纱圈a过小，筒子两 端易产生脱圈，所以，一般对筒子直径有所控制，通常规定筒子直 径不大于筒管直径的三倍。 ■精密卷绕：采用锭轴传动的方式形成的筒子称精密筒子。筒子每层 纱圈数恒定不变，纱线位置精确，排列整齐。 ■ 数字式卷绕：属有级精密卷绕。采用锭轴传动卷绕机构，但筒/V2 的值作有级变化
▪ 精密卷绕：采用锭轴传动的方式形成的筒子称精密筒子。筒子每层 纱圈数恒定不变，纱线位置精确，排列整齐。 ▪ 数字式卷绕：属有级精密卷绕。采用锭轴传动卷绕机构，但n筒 / V2 的值作有级变化。 b. 锭轴传动： V2/ n筒 = c， 即 h = c （轴向等螺距卷绕），m’=C V1 = π n筒 d筒， V2 = n筒 h， tgα= v2/v1 = h/ π d筒 随着d筒增加，α减小。若d筒过大，则外层纱圈α 过小，筒子两 端易产生脱圈，所以，一般对筒子直径有所控制，通常规定筒子直 径不大于筒管直径的三倍

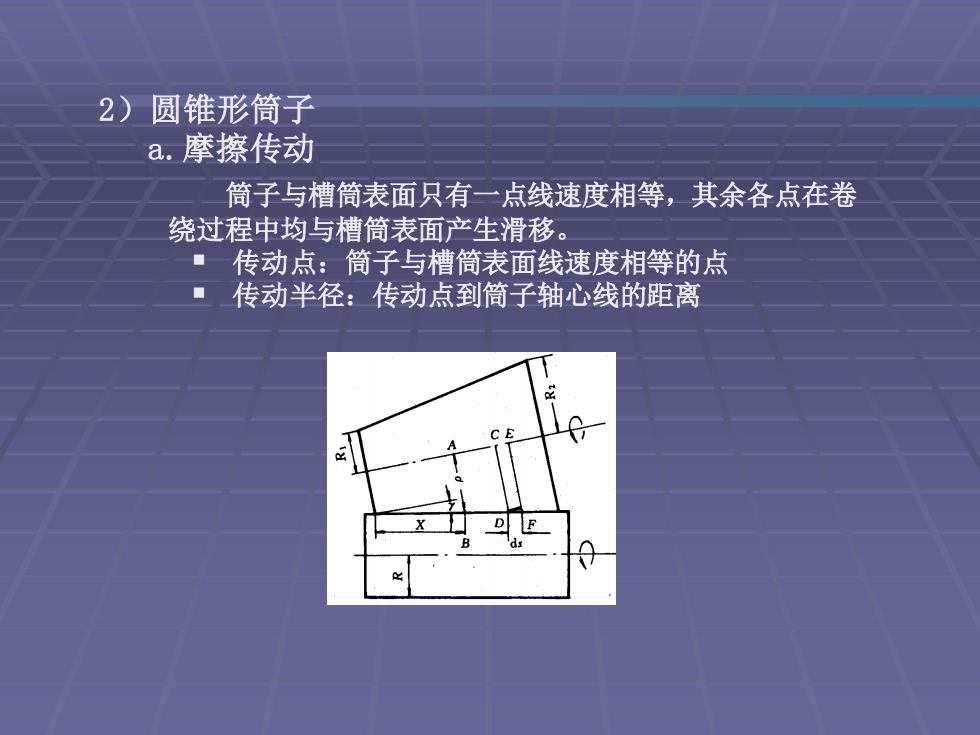

2)圆锥形筒子 a.摩擦传动 筒子与槽筒表面只有一点线速度相等，其余各点在卷 绕过程中均与槽筒表面产生滑移。 ■一传动点：筒子与槽筒表面线速度相等的点 ■ 传动半径：传动点到筒子轴心线的距离 ds
2）圆锥形筒子 a.摩擦传动 筒子与槽筒表面只有一点线速度相等，其余各点在卷 绕过程中均与槽筒表面产生滑移。 ▪ 传动点：筒子与槽筒表面线速度相等的点 ▪ 传动半径：传动点到筒子轴心线的距离

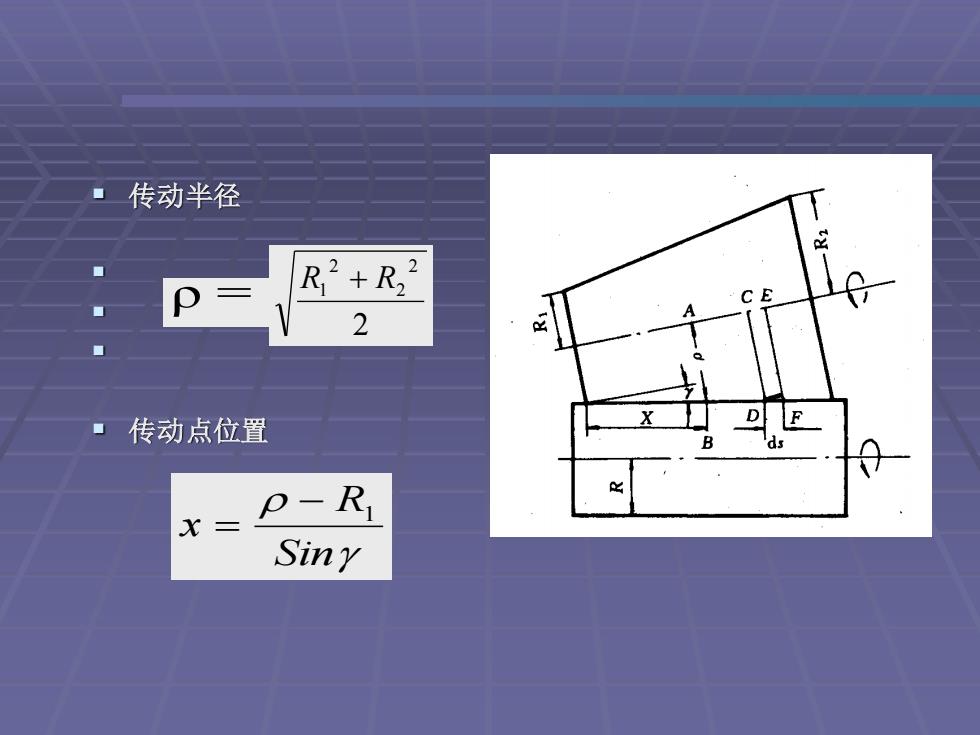

传动半径 R2+R22 2 D ·传动点位置 )-R X Siny
▪ 传动半径 ▪ ▪ ▪ ▪ 传动点位置 ρ = 2 2 2 2 R1 + R Sin R x − 1 =

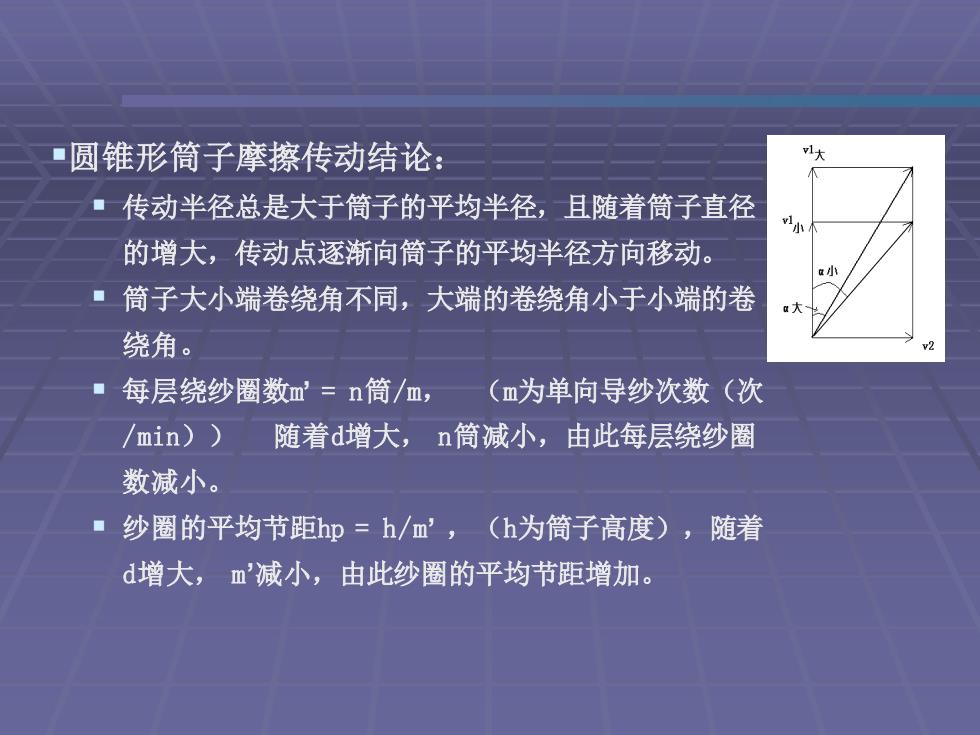

·圆锥形简子摩擦传动结论： ·传动半径总是大于筒子的平均半径，且随着筒子直径 的增大，传动点逐渐向筒子的平均半径方向移动。 a小 ·筒子大小端卷绕角不同，大端的卷绕角小于小端的卷 大 绕角。 ■ 每层绕纱圈数m=n筒/m, (m为单向导纱次数（次 /min)) 随着d增大，n筒减小，由此每层绕纱圈 数减小。 ■ 纱圈的平均节距hp=h/m',(h为筒子高度)，随着 d增大，m'减小，由此纱圈的平均节距增加
▪圆锥形筒子摩擦传动结论： ▪ 传动半径总是大于筒子的平均半径，且随着筒子直径 的增大，传动点逐渐向筒子的平均半径方向移动。 ▪ 筒子大小端卷绕角不同，大端的卷绕角小于小端的卷 绕角。 ▪ 每层绕纱圈数m’ = n筒/m， （m为单向导纱次数（次 /min）） 随着d增大， n筒减小，由此每层绕纱圈 数减小。 ▪ 纱圈的平均节距hp = h/m’ ，（h为筒子高度），随着 d增大， m’减小，由此纱圈的平均节距增加

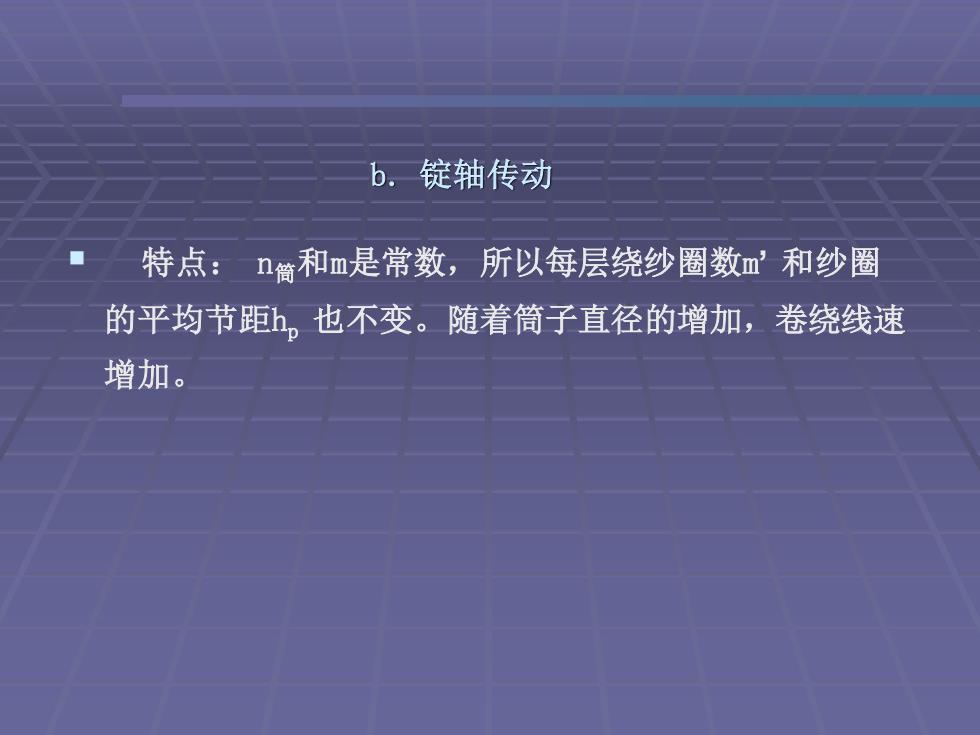

b.锭轴传动 特点：n筒和m是常数，所以每层绕纱圈数m'和纱圈 的平均节距h。也不变。随着筒子直径的增加，卷绕线速 增加
b. 锭轴传动 ▪ 特点： n筒和m是常数，所以每层绕纱圈数m’ 和纱圈 的平均节距hp 也不变。随着筒子直径的增加，卷绕线速 增加
