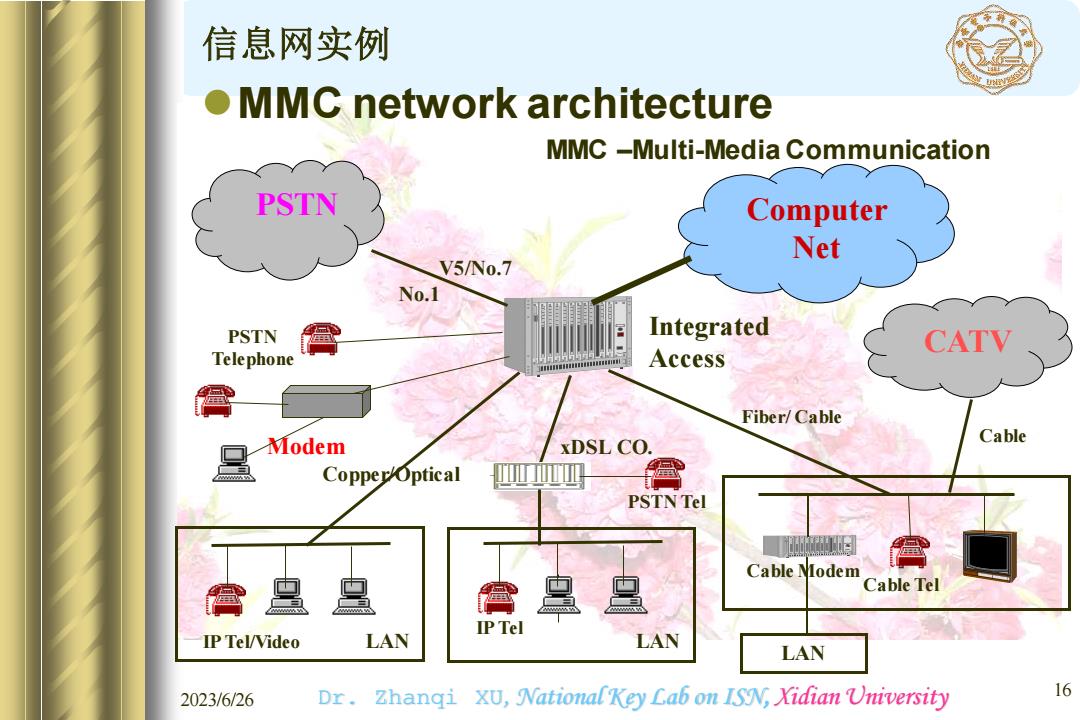

信息网实例 o MMC network architecture MMC -Multi-Media Communication PSTN Computer Net V5/No.7 No.1 PSTN Integrated CATV Telephone Access 量 Fiber/Cable Modem Cable XDSL CO. CopperOptical PSTN Tel Cable Modem Cable Tel IP Tel IP Tel/Video LAN LAN LAN 2023/6/26 Dr. Zhangi x,National Key Lab on ISN,Xidian University 16
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 16 信息网实例 ⚫MMC network architecture Integrated Access Computer Net CATV Modem V5/No.7 No.1 PSTN xDSL CO. LAN LAN Copper/Optical LAN PSTN Telephone Fiber/ Cable Cable IP Tel/Video Cable Tel Cable Modem IP Tel PSTN Tel MMC –Multi-Media Communication

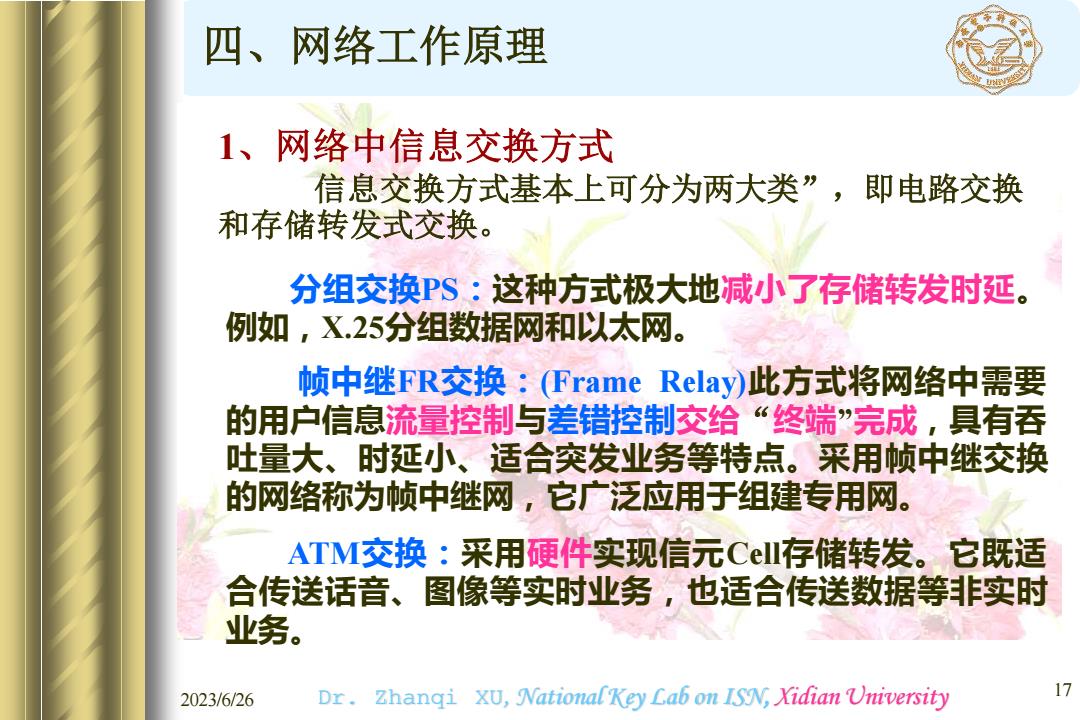

四、网络工作原理 1、网络中信息交换方式 信息交换方式基本上可分为两大类”，即电路交换 和存储转发式交换。 分组交换PS:这种方式极大地减小了存储转发时延。 例如，X.25分组数据网和以太网。 帧中继FR交换：(Frame Relay)此方式将网络中需要 的用户信息流量控制与差错控制交给“终端”完成，具有吞 吐量大、时延小、适合突发业务等特点。采用帧中继交换 的网络称为帧中继网，它广泛应用于组建专用网。 ATM交换：采用硬件实现信元ClⅡ存储转发。它既适 合传送话音、图像等实时业务，也适合传送数据等非实时 业务。 2023/6/26 Dr. Zhangi xU,National Key Lab on ISN,Xidian University 17
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 17 四、网络工作原理 1、网络中信息交换方式 信息交换方式基本上可分为两大类”，即电路交换 和存储转发式交换。 分组交换PS：这种方式极大地减小了存储转发时延。 例如，X.25分组数据网和以太网。 帧中继FR交换：(Frame Relay)此方式将网络中需要 的用户信息流量控制与差错控制交给“终端”完成，具有吞 吐量大、时延小、适合突发业务等特点。采用帧中继交换 的网络称为帧中继网，它广泛应用于组建专用网。 ATM交换：采用硬件实现信元Cell存储转发。它既适 合传送话音、图像等实时业务，也适合传送数据等非实时 业务

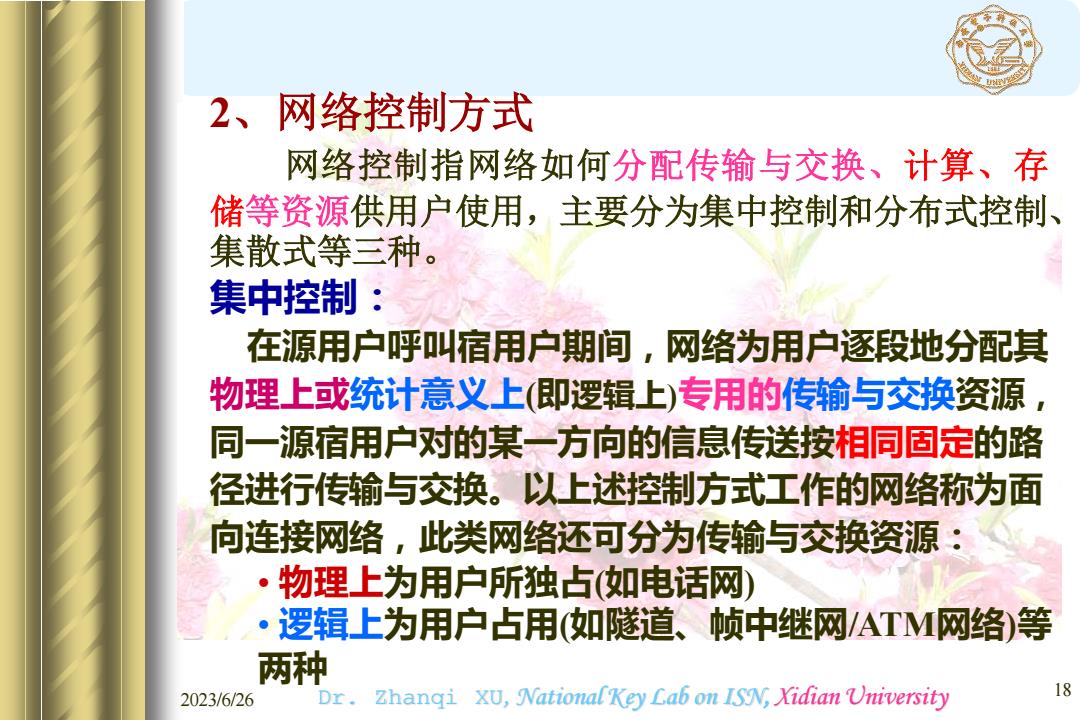

2、网络控制方式 网络控制指网络如何分配传输与交换、计算、存 储等资源供用户使用，主要分为集中控制和分布式控制、 集散式等三种。 集中控制： 在源用户呼叫宿用户期间，网络为用户逐段地分配其 物理上或统计意义上（即逻辑上）专用的传输与交换资源 同一源宿用户对的某一方向的信息传送按相同固定的路 径进行传输与交换。以上述控制方式工作的网络称为面 向连接网络，此类网络还可分为传输与交换资源： 物理上为用户所独占如电话网) 逻辑上为用户占用如隧道、帧中继网/ATM网络)等 两种 2023/6/26 Dr. Zhangi XU,NationalKey Lab on ISN,Xidian University 18
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 18 2、网络控制方式 网络控制指网络如何分配传输与交换、计算、存 储等资源供用户使用，主要分为集中控制和分布式控制、 集散式等三种。 集中控制： 在源用户呼叫宿用户期间，网络为用户逐段地分配其 物理上或统计意义上(即逻辑上)专用的传输与交换资源， 同一源宿用户对的某一方向的信息传送按相同固定的路 径进行传输与交换。以上述控制方式工作的网络称为面 向连接网络，此类网络还可分为传输与交换资源： • 物理上为用户所独占(如电话网) • 逻辑上为用户占用(如隧道、帧中继网/ATM网络)等 两种

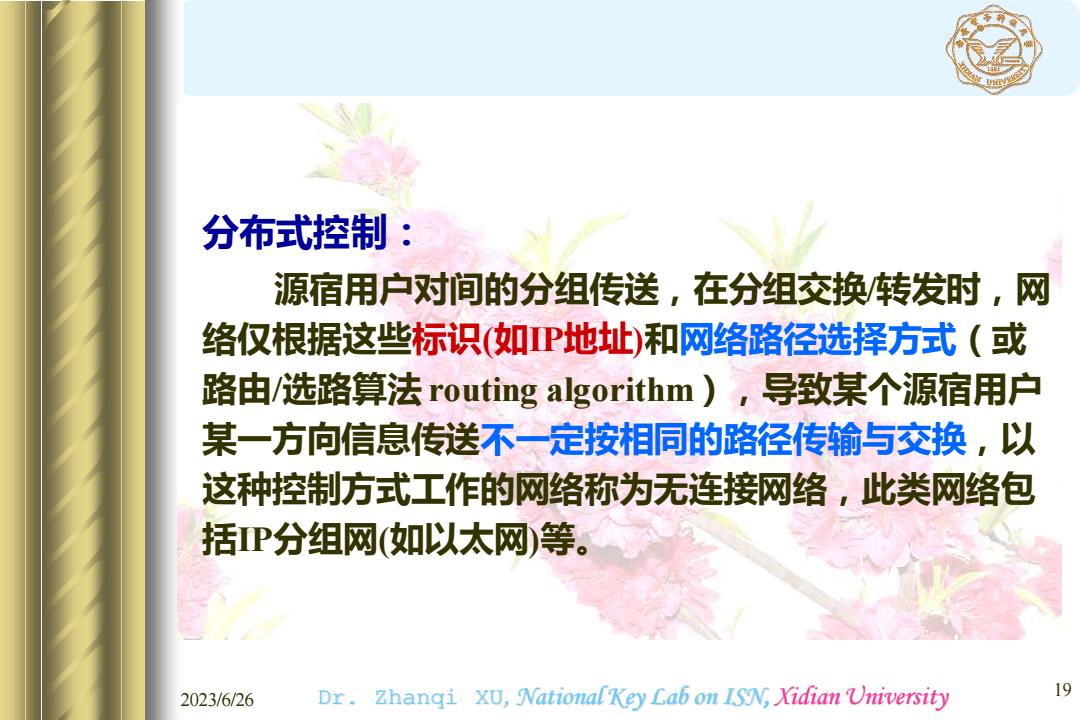

分布式控制： 源宿用户对间的分组传送，在分组交换转发时，网 络仅根据这些标识（如P地址）和网络路径选择方式（或 路由/选路算法routing algorithm),导致某个源宿用户 某一方向信息传送不一定按相同的路径传输与交换，以 这种控制方式工作的网络称为无连接网络，此类网络包 括P分组网（如以太网）等。 Dr. Zhangi xu,National Key Lab on ISN,Xidian University 19 2023/6/26
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 19 分布式控制： 源宿用户对间的分组传送，在分组交换/转发时，网 络仅根据这些标识(如IP地址)和网络路径选择方式（或 路由/选路算法 routing algorithm），导致某个源宿用户 某一方向信息传送不一定按相同的路径传输与交换，以 这种控制方式工作的网络称为无连接网络，此类网络包 括IP分组网(如以太网)等

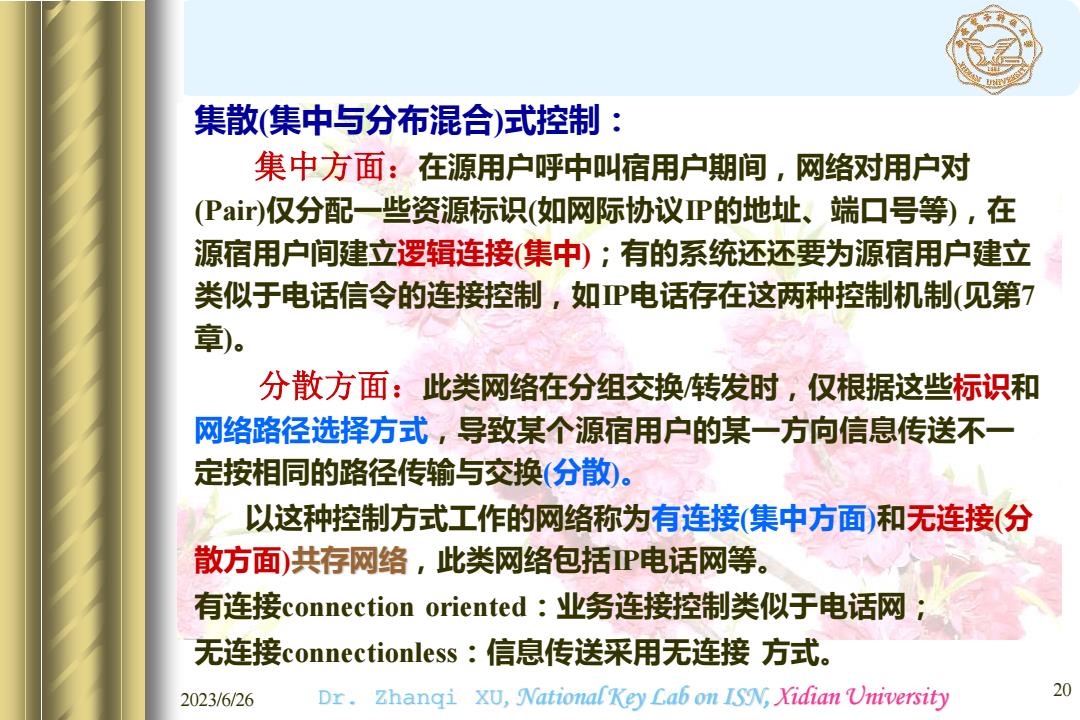

集散（集中与分布混合）式控制： 集中方面：在源用户呼中叫宿用户期间，网络对用户对 (Pair)仅分配一些资源标识（如网际协议P的地址、端口号等），在 源宿用户间建立逻辑连接（集中）；有的系统还还要为源宿用户建立 类似于电话信令的连接控制，如P电话存在这两种控制机制（见第7 章)。 分散方面：此类网络在分组交换转发时，仅根据这些标识和 网络路径选择方式，导致某个源宿用户的某一方向信息传送不一 定按相同的路径传输与交换（分散）。 以这种控制方式工作的网络称为有连接（集中方面）和无连接（分 散方面)共存网络，此类网络包括P电话网等。 有连接connection oriented:业务连接控制类似于电话网 无连接connectionless:信息传送采用无连接方式。 Dr. Zhangi xU,National Key Lab on ISN,Xidian University 20 2023/6/26
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 20 集散(集中与分布混合)式控制： 集中方面：在源用户呼中叫宿用户期间，网络对用户对 (Pair)仅分配一些资源标识(如网际协议IP的地址、端口号等)，在 源宿用户间建立逻辑连接(集中)；有的系统还还要为源宿用户建立 类似于电话信令的连接控制，如IP电话存在这两种控制机制(见第7 章)。 分散方面：此类网络在分组交换/转发时，仅根据这些标识和 网络路径选择方式，导致某个源宿用户的某一方向信息传送不一 定按相同的路径传输与交换(分散)。 以这种控制方式工作的网络称为有连接(集中方面)和无连接(分 散方面)共存网络，此类网络包括IP电话网等。 有连接connection oriented：业务连接控制类似于电话网； 无连接connectionless：信息传送采用无连接 方式
