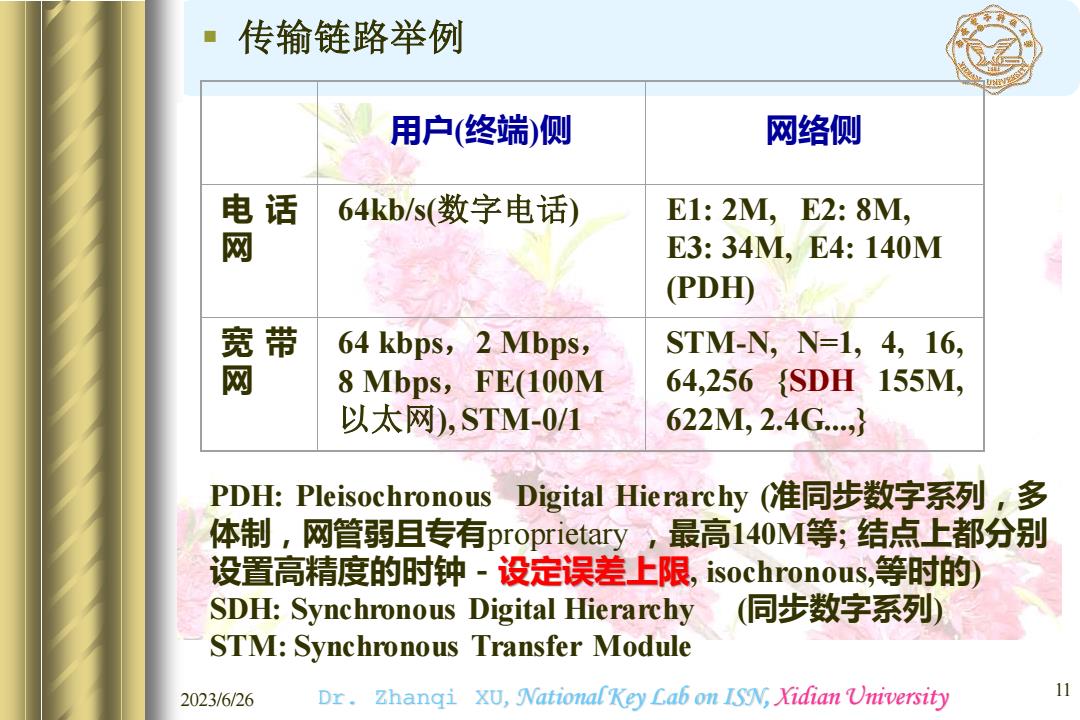

传输链路举例 用户（终端）侧 网络侧 电话 64kb/s(数字电话) E1:2M,E2:8M, 网 E3:34M,E4:140M (PDH 宽 带 64 kbps,2 Mbps, STM-N,N=1, 4,16, 8 Mbps,FE(100M 64,256SDH 155M, 以太网)，STM-0/1 622M,2.4G.,} PDH:Pleisochronous Digital Hierarchy(准同步数字系列，多 体制，网管弱且专有proprietary,最高140M等；结点上都分别 设置高精度的时钟-设定误差上限，isochronous,等时的) SDH:Synchronous Digital Hierarchy (同步数字系列) STM:Synchronous Transfer Module 2023/6/26 Dr. Zhanqi xU,National Key Lab on ISN,Xidian University 11
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 11 ▪ 传输链路举例 用户(终端)侧 网络侧 电 话 网 64kb/s(数字电话) E1: 2M, E2: 8M, E3: 34M, E4: 140M (PDH) 宽 带 网 64 kbps，2 Mbps， 8 Mbps，FE(100M 以太网), STM-0/1 STM-N, N=1, 4, 16, 64,256 {SDH 155M, 622M, 2.4G...,} PDH: Pleisochronous Digital Hierarchy (准同步数字系列，多 体制，网管弱且专有proprietary ，最高140M等; 结点上都分别 设置高精度的时钟－设定误差上限, isochronous,等时的) SDH: Synchronous Digital Hierarchy (同步数字系列) STM: Synchronous Transfer Module

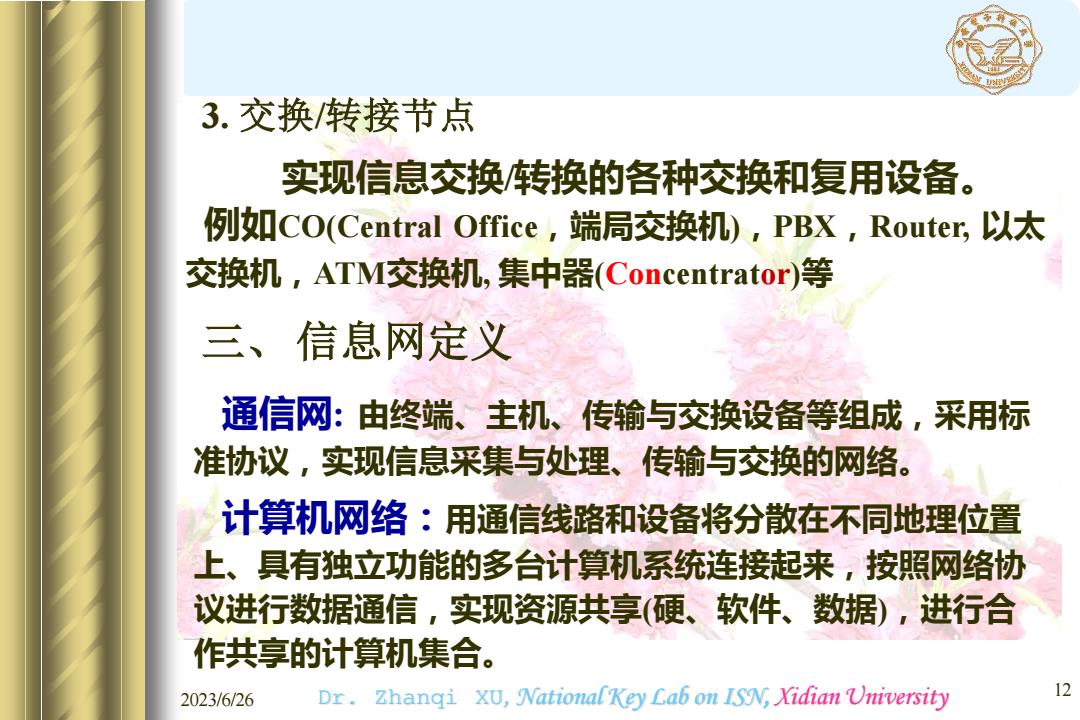

3.交换/转接节点 实现信息交换转换的各种交换和复用设备。 例如CO(Central Office,端局交换机)，PBX,Router,L 以太 交换机，ATM交换机，集中器(Concentrator)等 三、信息网定义 通信网：由终端、主机、传输与交换设备等组成，采用标 准协议，实现信息采集与处理、传输与交换的网络。 计算机网络：用通信线路和设备将分散在不同地理位置 上、具有独立功能的多台计算机系统连接起来，按照网络协 议进行数据通信，实现资源共享（硬、软件、 数据)，进行合 作共享的计算机集合。 2023/6/26 Dr. Zhangi xU,National Key Lab on ISN,Xidian University 12
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 12 3. 交换/转接节点 实现信息交换/转换的各种交换和复用设备。 例如CO(Central Office，端局交换机)，PBX，Router, 以太 交换机，ATM交换机, 集中器(Concentrator)等 通信网: 由终端、主机、传输与交换设备等组成，采用标 准协议，实现信息采集与处理、传输与交换的网络。 计算机网络：用通信线路和设备将分散在不同地理位置 上、具有独立功能的多台计算机系统连接起来，按照网络协 议进行数据通信，实现资源共享(硬、软件、数据)，进行合 作共享的计算机集合。 三、信息网定义

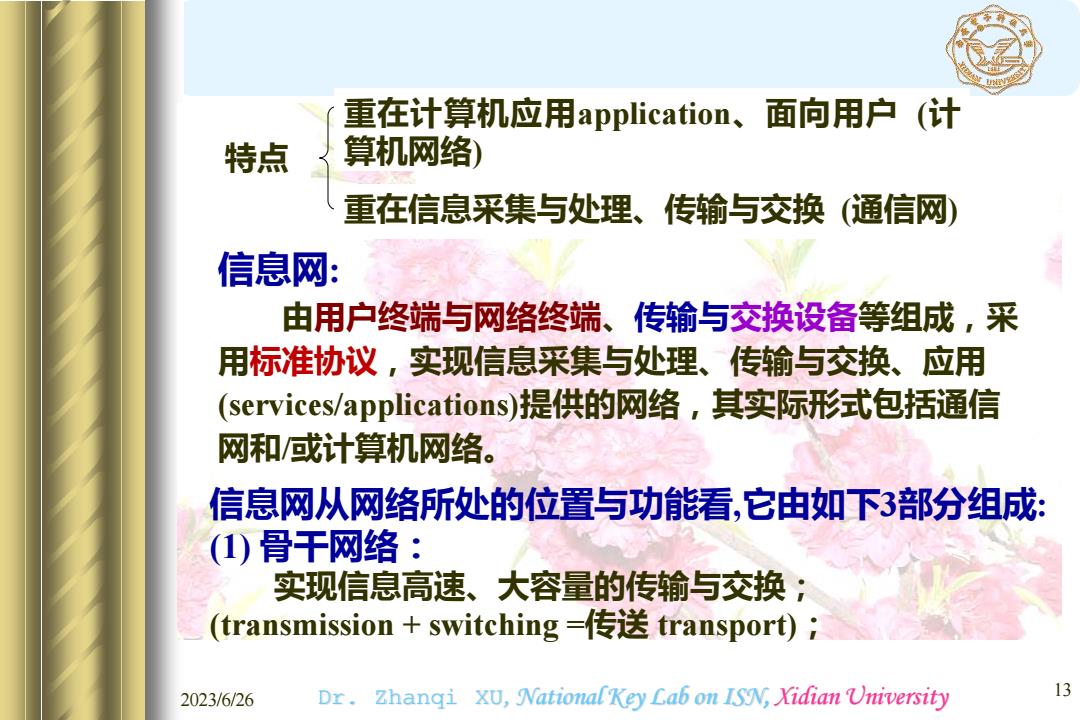

重在计算机应用application、面向用户 (计 特点 算机网络) 重在信息采集与处理、传输与交换 (通信网) 信息网： 由用户终端与网络终端、传输与交换设备等组成，采 用标准协议，实现信息采集与处理、传输与交换、应用 (services/.applications)提供的网络，其实际形式包括通信 网和/或计算机网络。 信息网从网络所处的位置与功能看，它由如下3部分组成： (1)骨干网络： 实现信息高速、大容量的传输与交换 (transmission+switching=传送transport) 2023/6/26 Dr. Zhanqi XU,National Key Lab on ISN,Xidian University 13
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 13 特点 重在计算机应用application、面向用户 (计 算机网络) 重在信息采集与处理、传输与交换 (通信网) 信息网: 由用户终端与网络终端、传输与交换设备等组成，采 用标准协议，实现信息采集与处理、传输与交换、应用 (services/applications)提供的网络，其实际形式包括通信 网和/或计算机网络。 信息网从网络所处的位置与功能看,它由如下3部分组成: (1) 骨干网络： 实现信息高速、大容量的传输与交换； (transmission + switching =传送 transport)；
(2)接入网： 实现不同用户驻地网或子网级的汇聚与分发、用户信 息的集中/分发，以及内部交换，一般由NSP(network service p provider)提供； (3)用户驻地网(CPN/CPE- Customer Premise Network /Equipment ) 由用户驻地（如大学校园、工厂、办公大楼、居民住宅小 区等)处的终端、主机、线路设备（如接线箱）、传输与交换设 备等组成，实现用户鉴权与授权、用户信息的集中/分发。其 典型代表有用户单位的计算机局域网和P用户交换机(P- PABX, 也称融合通信服务器) 。 2023/6/26 Dr. Zhanqi xU,National Key Lab on ISN,Xidian University 14
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 14 (2) 接入网： 实现不同用户驻地网或子网级的汇聚与分发、用户信 息的集中/分发，以及内部交换，一般由NSP(network service provider)提供； (3) 用 户 驻 地 网 (CPN/CPE- Customer Premise Network /Equipment )： 由用户驻地(如大学校园、工厂、办公大楼、居民住宅小 区等)处的终端、主机、线路设备(如接线箱)、传输与交换设 备等组成，实现用户鉴权与授权、用户信息的集中/分发。其 典型代表有用户单位的计算机局域网和IP用户交换机(IPPABX，也称融合通信服务器)
这3种网络的2种网络边界（核心网/接入网、 接入网/用户驻地网)存在重叠 核心网 接入网 用户驻地网 2023/6/26 Dr.Zhanqi xU,National Key Lab on ISN,Xidian University 15
2023/6/26 Dr. Zhanqi XU, National Key Lab on ISN, Xidian University 15 用户驻地网 这3种网络的2种网络边界(核心网/接入网、 接入网/用户驻地网)存在重叠 核心网 接入网
