1.1.2电磁频谱 特别说明 对电子通信系统而言，其一个实用的界线即 波长是否与电子系统的实际尺寸相当。 在这个界限上/下我们采用的分析理论将发生 较大变化--路/场。 RF频段现在通常指VHF~X波段。这个频段也 是目前大多数集总元件能达到的工作频段
特别说明 对电子通信系统而言，其一个实用的界线即 波长是否与电子系统的实际尺寸相当。 在这个界限上/下我们采用的分析理论将发生 较大变化------路/场。 RF频段现在通常指VHF~X波段。这个频段也 是目前大多数集总元件能达到的工作频段。 1.1.2 电磁频谱

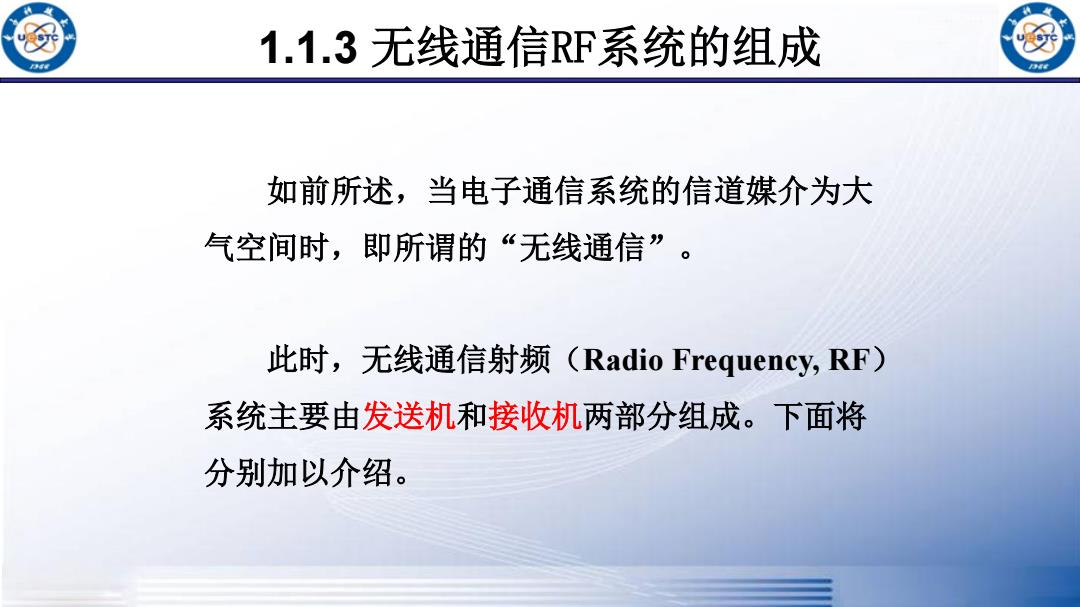

1.1.3无线通信RF系统的组成 如前所述，当电子通信系统的信道媒介为大 气空间时，即所谓的“无线通信”。 此时，无线通信射频（Radio Frequency,RF) 系统主要由发送机和接收机两部分组成。下面将 分别加以介绍
1.1.3 无线通信RF系统的组成 如前所述，当电子通信系统的信道媒介为大 气空间时，即所谓的“无线通信” 。 此时，无线通信射频（Radio Frequency, RF） 系统主要由发送机和接收机两部分组成。下面将 分别加以介绍
1.1.3无线通信RF系统的组成 发送机 发送部分的基本框图如下： 发射天线 调制 中放变频 功放 待发 基带信号 射频电路（传统系统） 发信机 发送过程大致为： 1.调制 即将基带信号调制到通信载波上，某 些应用领域还有一个对基带信号加密等其它的步 骤
发送机 发送部分的基本框图如下： 调制 中放变频 功放 射频电路（传统系统） 发信机 待发 基带信号 发射天线 发送过程大致为： 1.调制 即将基带信号调制到通信载波上，某 些应用领域还有一个对基带信号加密等其它的步 骤。 1.1.3 无线通信RF系统的组成
1.1.3无线通信RF系统的组成 发送机 发送部分的基本框图如下： 发射天线 调制 中放变频 功放 待发 基带信号 射频电路（传统系统） 发信机 2.中放变频 在这一步，不但要对调制之后的 信号作基本的放大，还要将信号变频到实际通 信的频段（频道）
发送机 发送部分的基本框图如下： 调制 中放变频 功放 射频电路（传统系统） 发信机 待发 基带信号 发射天线 1.1.3 无线通信RF系统的组成 2.中放变频 在这一步，不但要对调制之后的 信号作基本的放大，还要将信号变频到实际通 信的频段（频道）
1.1.3无线通信RF系统的组成 发送机 发送部分的基本框图如下： 发射天线 调制 中放变频 功放 待发 基带信号 射频电路（传统系统） 发信机 3.功放 主要是将信号的功率放大到满足通信 (距离)的要求。 4.发射天线将信号有效的发射出去，除了发 送功率（效率）之外，有时还有方向，以及电 波传播方式的选择
发送机 发送部分的基本框图如下： 调制 中放变频 功放 射频电路（传统系统） 发信机 待发 基带信号 发射天线 1.1.3 无线通信RF系统的组成 3.功放 主要是将信号的功率放大到满足通信 （距离）的要求。 4.发射天线 将信号有效的发射出去，除了发 送功率（效率）之外，有时还有方向，以及电 波传播方式的选择
