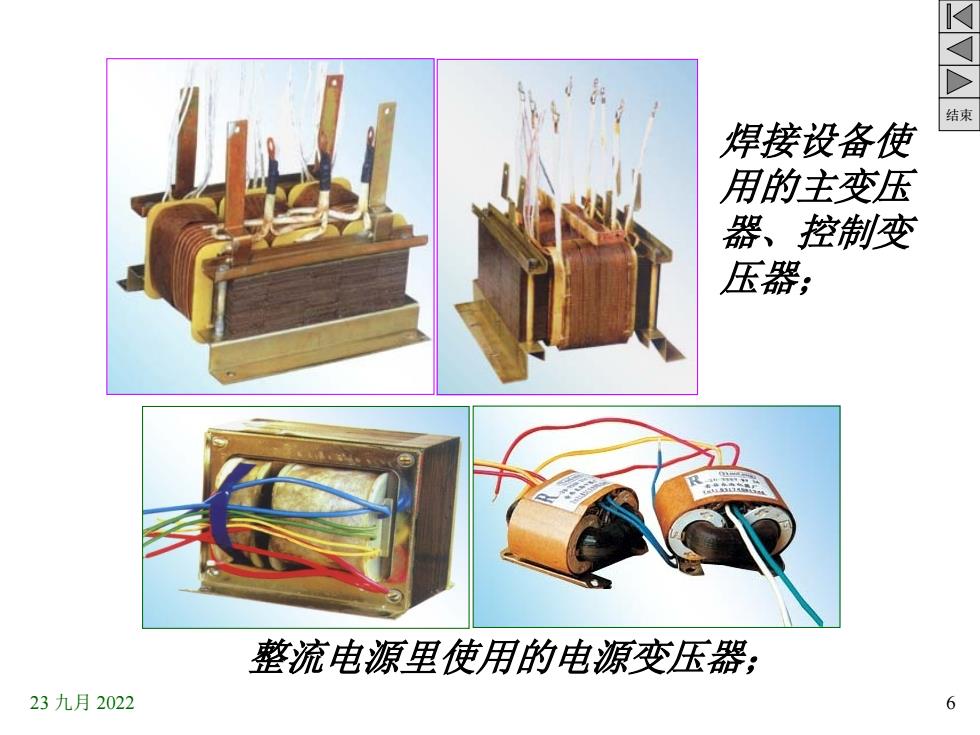

结束焊接设备使用的主变压器、控制变压器；整流电源里使用的电源变压器；23九月20226
结束 23 九月 2022 6 焊接设备使 用的主变压 器、控制变 压器； 整流电源里使用的电源变压器；

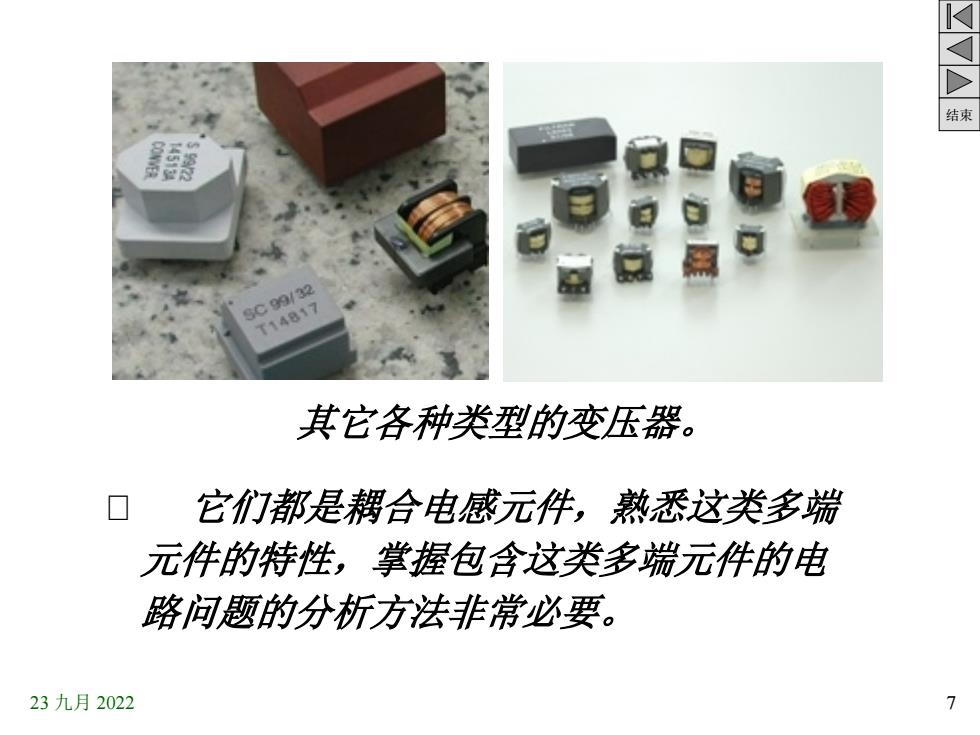

L结束SC99/32T14817其它各种类型的变压器。它们都是耦合电感元件，熟悉这类多端元件的特性，掌握包含这类多端元件的电路问题的分析方法非常必要。23九月2022
结束 23 九月 2022 7 其它各种类型的变压器。 它们都是耦合电感元件，熟悉这类多端 元件的特性，掌握包含这类多端元件的电 路问题的分析方法非常必要

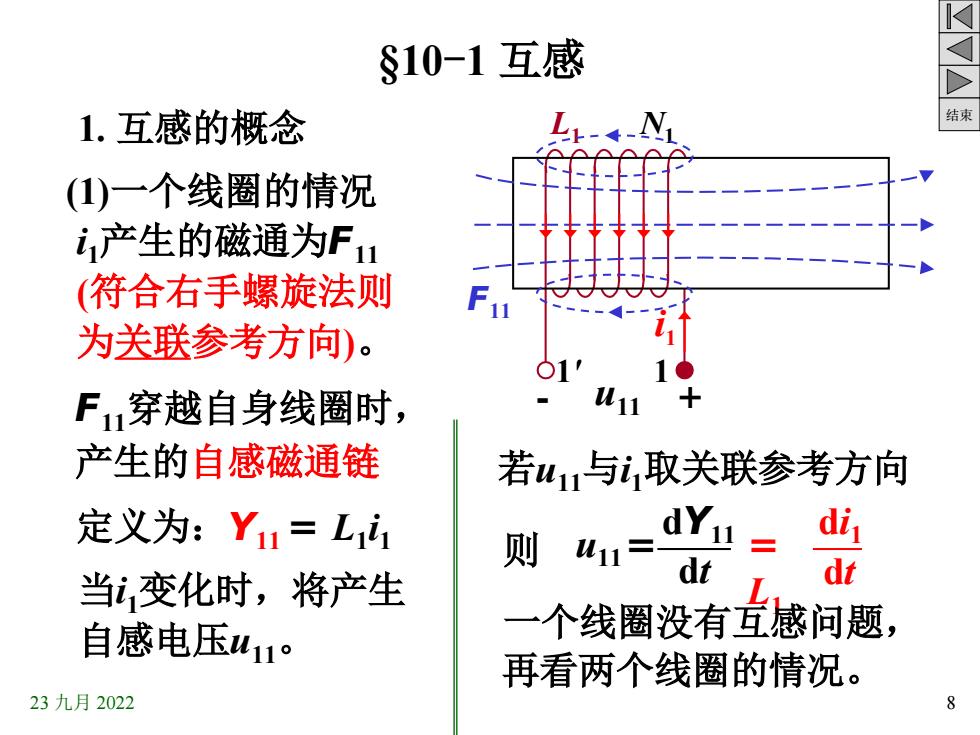

I810-1互感结束1.互感的概念(1)一个线圈的情况i产生的磁通为Fu（符合右手螺旋法则为关联参考方向)0111F,穿越自身线圈时产生的自感磁通链若uu与i取关联参考方向dYudi定义为：Yu= L,i则 uudtdt当i变化时，将产生一个线圈没有互感问题自感电压u°再看两个线圈的情况。23九月20228
结束 23 九月 2022 8 §10-1 互感 1. 互感的概念 L1 N1 1' 1 i 1 F11 i 1产生的磁通为F11 (符合右手螺旋法则 为关联参考方向)。 F11穿越自身线圈时， 产生的自感磁通链 当i 1变化时，将产生 自感电压u11。 - u11 + 若u11与i 1取关联参考方向 则 u11= dt dY11 = L1 dt di 定义为：Y11 =L1 i 1 1 (1)一个线圈的情况 一个线圈没有互感问题， 再看两个线圈的情况

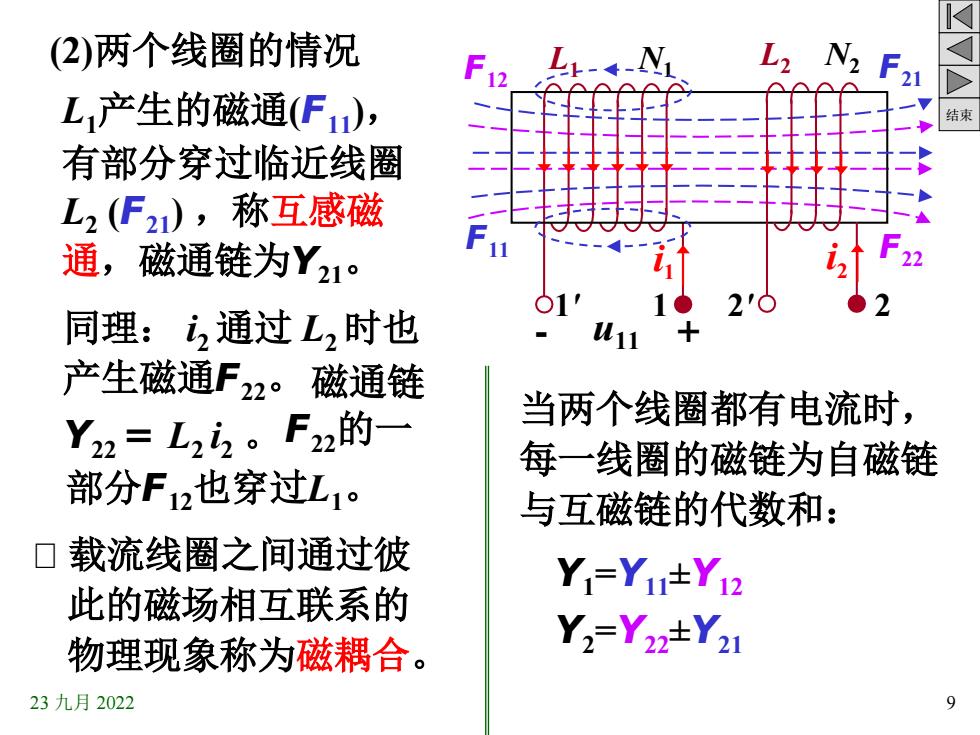

(2)两个线圈的情况L2.N2NFL,产生的磁通(Fu),结束有部分穿过临近线圈L2F21），称互感磁通，磁通链为Y21°2201'2'同理：i通过 L,时也uu产生磁通F22°磁通链当两个线圈都有电流时Y22 = L,iz 。F22的—每一线圈的磁链为自磁链部分F12也穿过L1与互磁链的代数和：口载流线圈之间通过彼Yi=Y1+Y12此的磁场相互联系的Y,-Y22+Y21物理现象称为磁耦合23九月20229
结束 23 九月 2022 9 (2)两个线圈的情况 载流线圈之间通过彼 此的磁场相互联系的 物理现象称为磁耦合。 Y1 =Y11±Y12 Y2 =Y22±Y21 F21 同理： i 2 通过 L2 时也 产生磁通F22。 F22 F12 Y22 =L2 i 2 。F22的一 部分F12也穿过L1。 磁通链 当两个线圈都有电流时， 每一线圈的磁链为自磁链 与互磁链的代数和： L1 N1 1' 1 i 1 F11 - u11 + L2 N2 2' 2 i 2 L1产生的磁通(F11)， 有部分穿过临近线圈 L2 (F21) ，称互感磁 通，磁通链为Y21

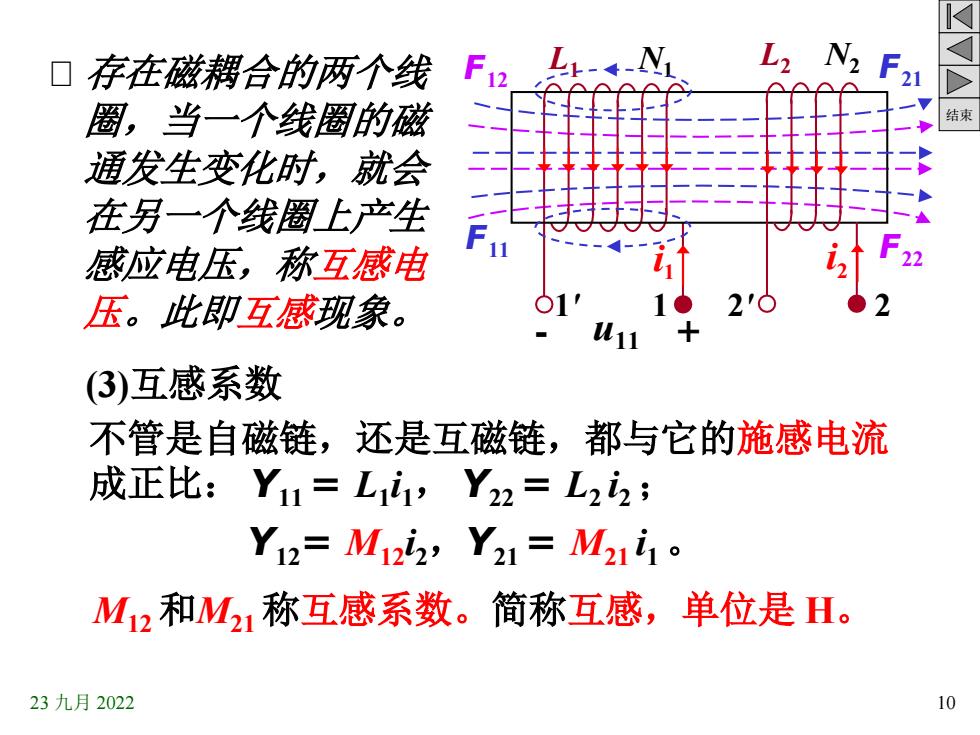

L2N2NF12口存在磁耦合的两个线结束圈，当一个线圈的磁通发生变化时，就会在另一个线圈上产生感应电压，称互感电012'2压。此即互感现象。uu(3)互感系数不管是自磁链，还是互磁链，都与它的施感电流成正比：Yi= Li，Y22=L,iz;Yi2= Mizi2, Y21 = M21ii oM2和M称互感系数。简称互感，单位是H。1023九月2022
结束 23 九月 2022 10 (3)互感系数 存在磁耦合的两个线 圈，当一个线圈的磁 通发生变化时，就会 在另一个线圈上产生 感应电压，称互感电 压。此即互感现象。 Y12=M12i 2，Y21 =M21 i 1 。 不管是自磁链，还是互磁链，都与它的施感电流 成正比： Y11 =L1 i 1， Y22 =L2 i 2 ； M12 和M21 称互感系数。简称互感，单位是 H。 F21 F22 F12 L1 N1 1' 1 i 1 F11 - u11 + L2 N2 2' 2 i 2
