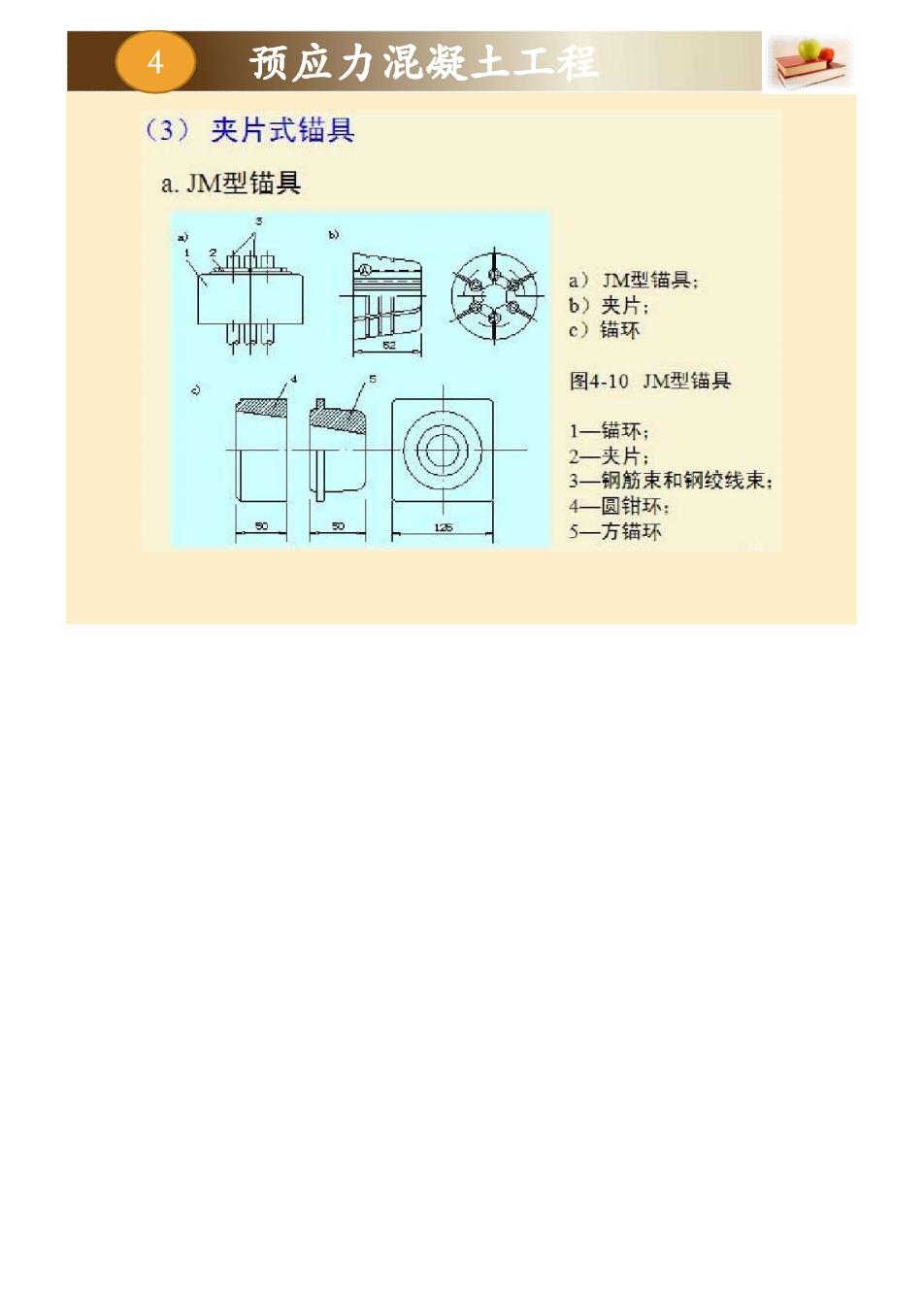

4 预应力混凝土工程 (3)夹片式锚具 a.JM型锚具 a)JM型锚具： b)夹片： 啊 c)锚环 图4-10JM型锚具 1一锚环 2-夹片： 3一钢筋束和钢绞线束： 4一圆钳环： 50 0 125 5一方锚环

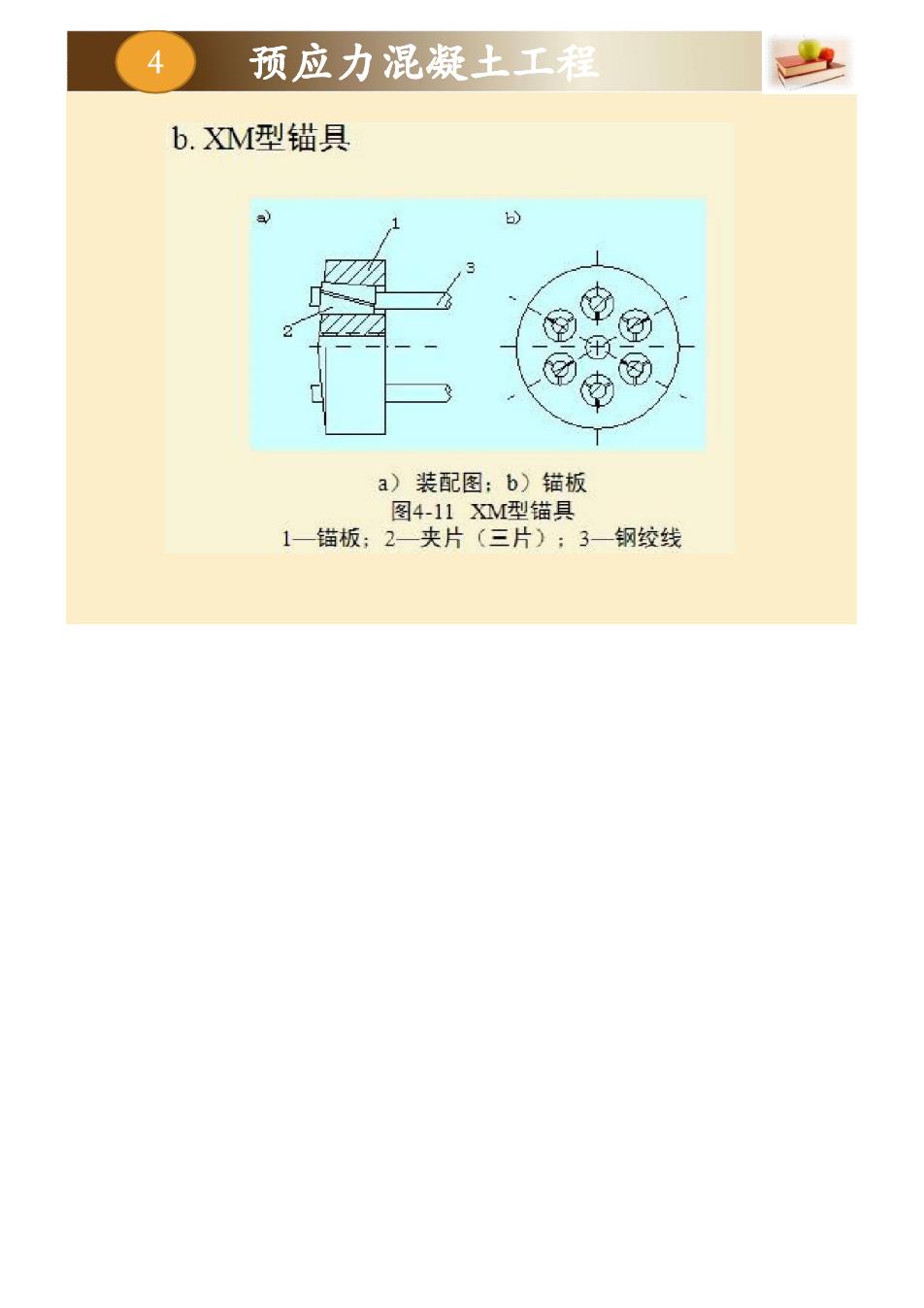

4 预应力混凝土工程 b.M型锚具 a ) ④ @ a)装配图：b)锚板 图4-110M型锚具 1一锚板；2一夹片（三片)；3一钢绞线

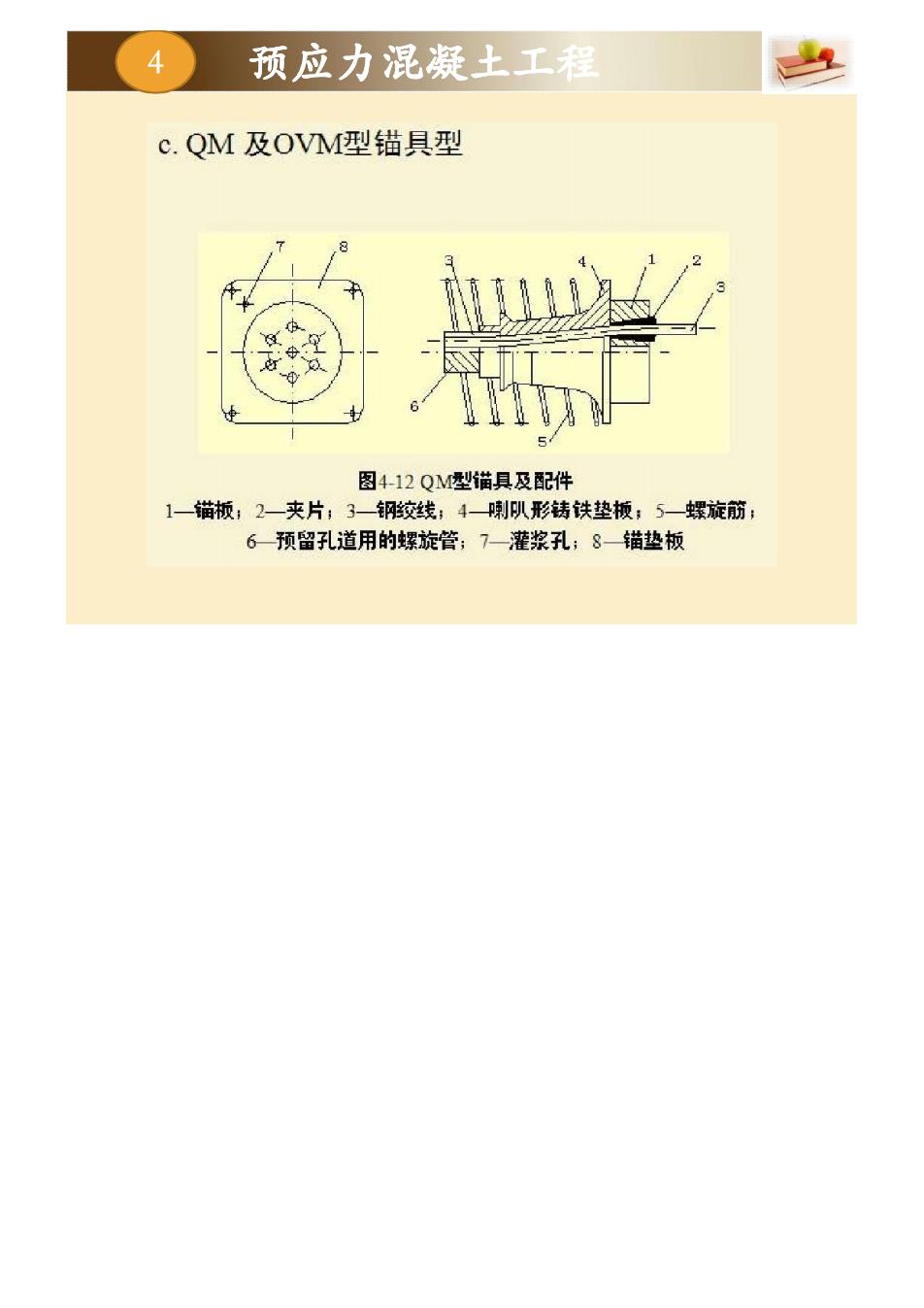

4 预应力混凝土工程 c.QM及OVM型锚具型 图4-12QM型锚具及配件 1一锚板；2一夹片，3一钢绞线：4喇队形铸铁垫板；5一螺旋筋， 6预留孔道用的螺旋管，7一灌浆孔；8锚垫板

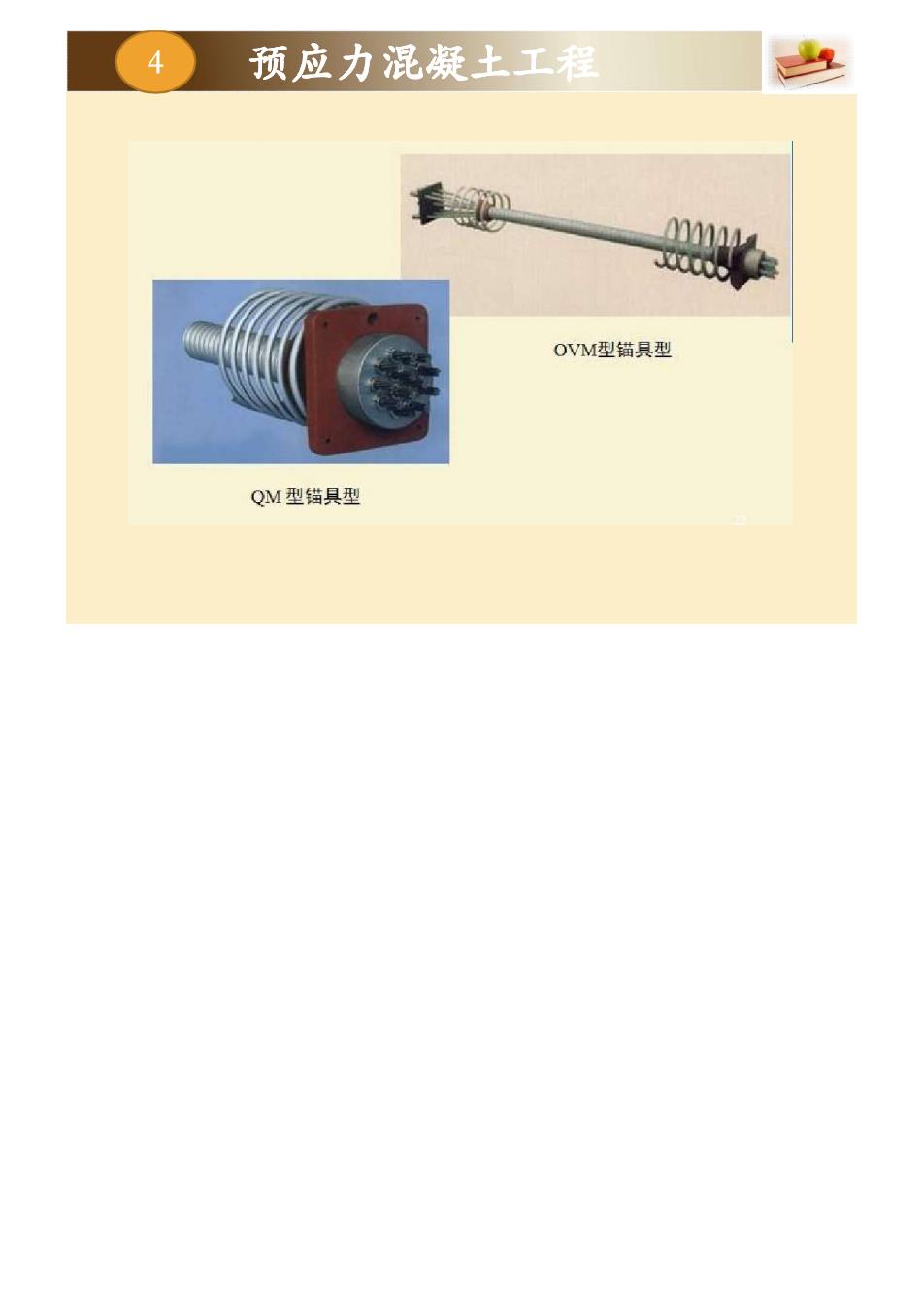

4 预应力混凝土工程 0000104 00000 OVM型锚具型 QM型锚具型

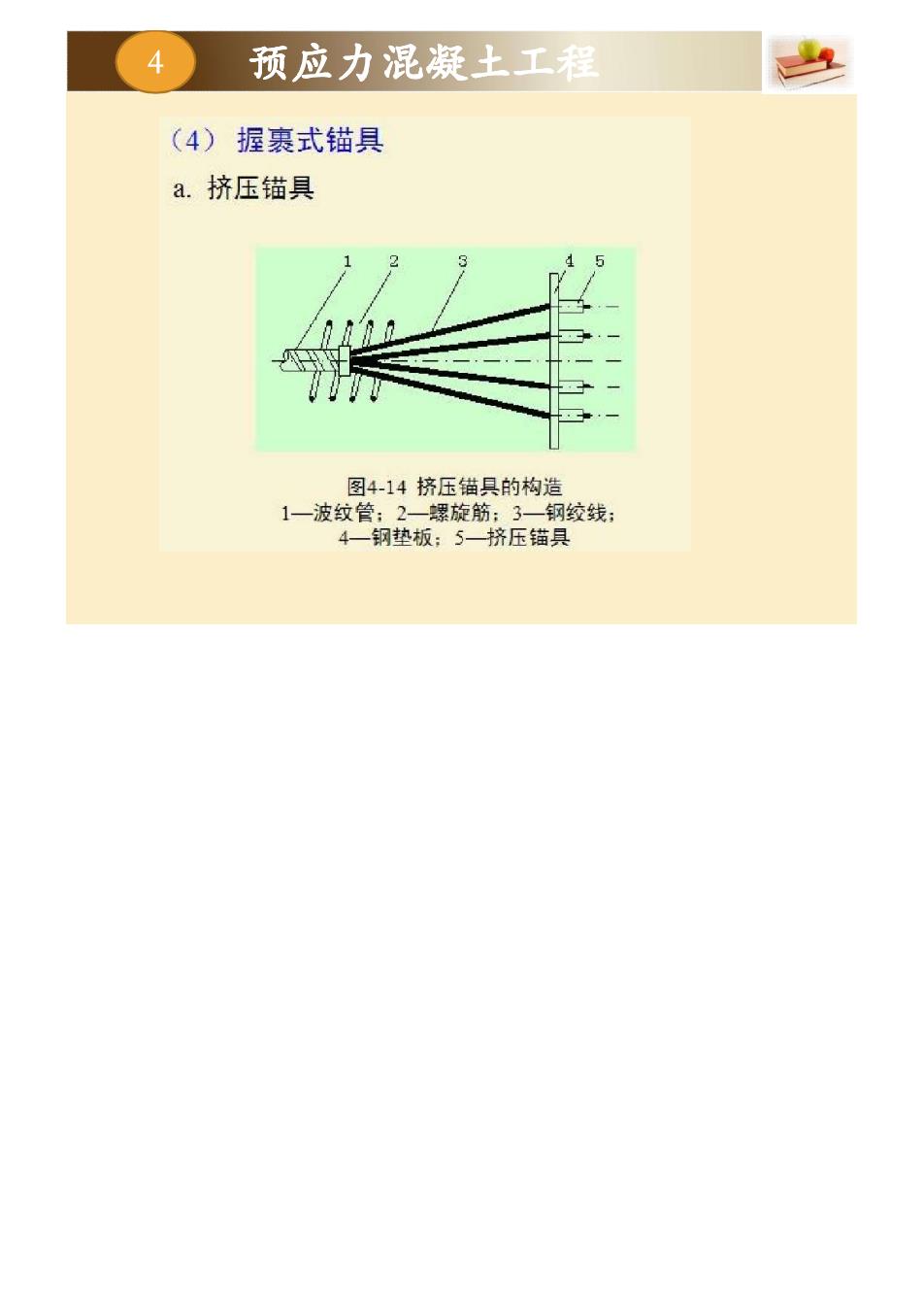

4 预应力混凝土工程 (4)握裹式锚具 a.挤压锚具 5 图4-14挤压锚具的构造 1一波纹管；2一螺旋筋：3一钢绞线： 4一钢垫板：5一挤压锚具
