4 预应力混凝土工程 ★锚具 (1)支承式锚具 a.螺母锚具（螺丝端杆锚具） 20 12知 a)螺母锚具：b)螺丝端杆：c)螺母：d)垫板 图4-6螺母锚具
4 预应力混凝土工程 b.镦头锚具 用于单根粗钢筋的镦头锚具一般直接在预应 力筋端部热镦、冷镦或锻打成型。 镦头锚具
4 预应力混凝土工程 c.钢丝束镦头锚具 用于锚固多根数钢丝束。钢丝束辙头锚具分 A型与B型。 a)张拉端锚具(A型)；b)固定端锚具(B型) 图4-7钢丝束镦头锚具 1一锚环；2一螺母；3一锚板；4一钢丝束

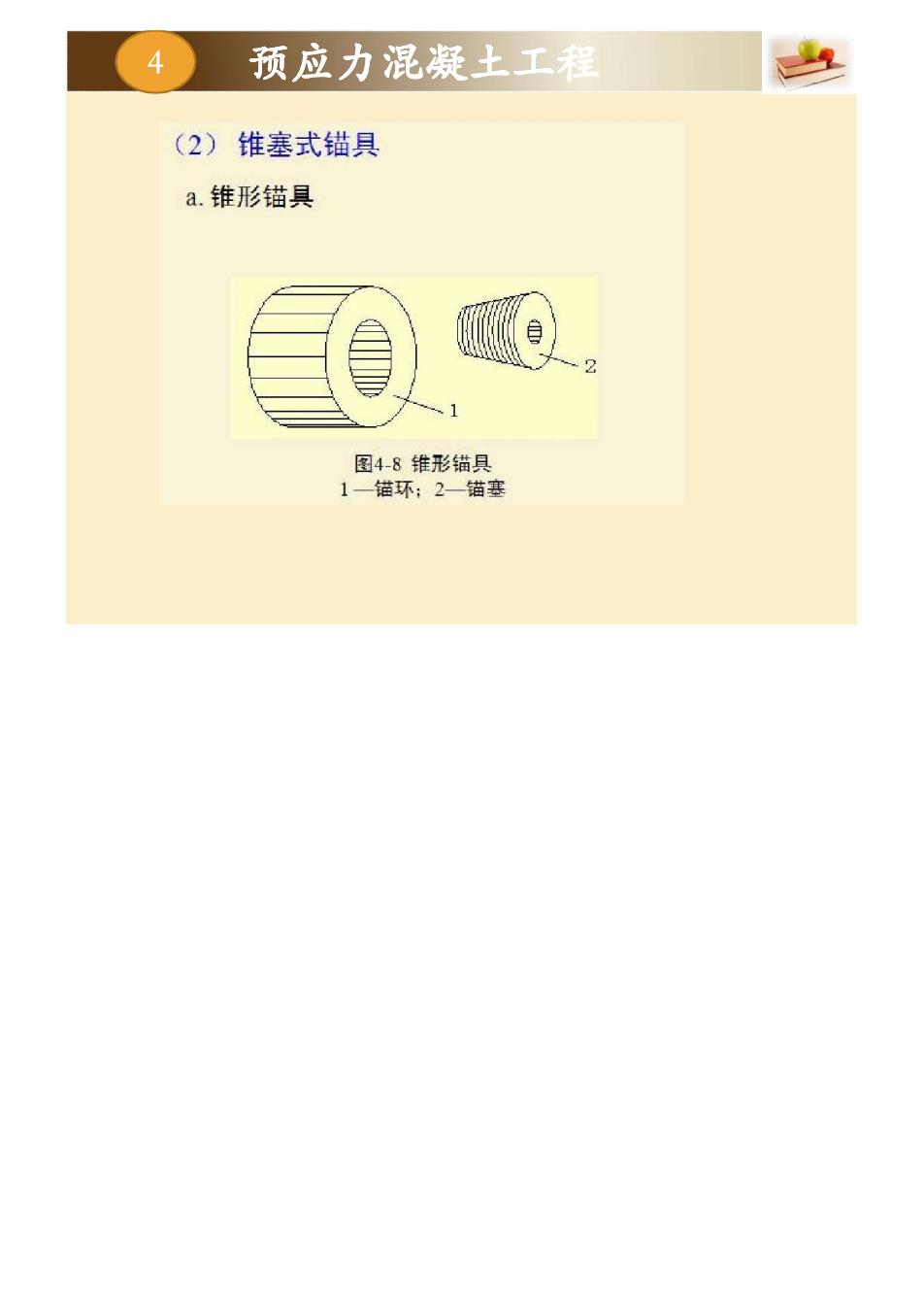

4 预应力混凝土工程 (2)锥塞式锚具 a.锥形锚具 自 2 图4-8锥形锚具 1一锚环：2锚塞
4 预应力混凝土工程 b.锥形螺杆锚具 777 10-20 图4-9锥形螺杆锚具 1一套简：2一锥形螺杆：3一垫板：4一螺母；5一钢丝束
