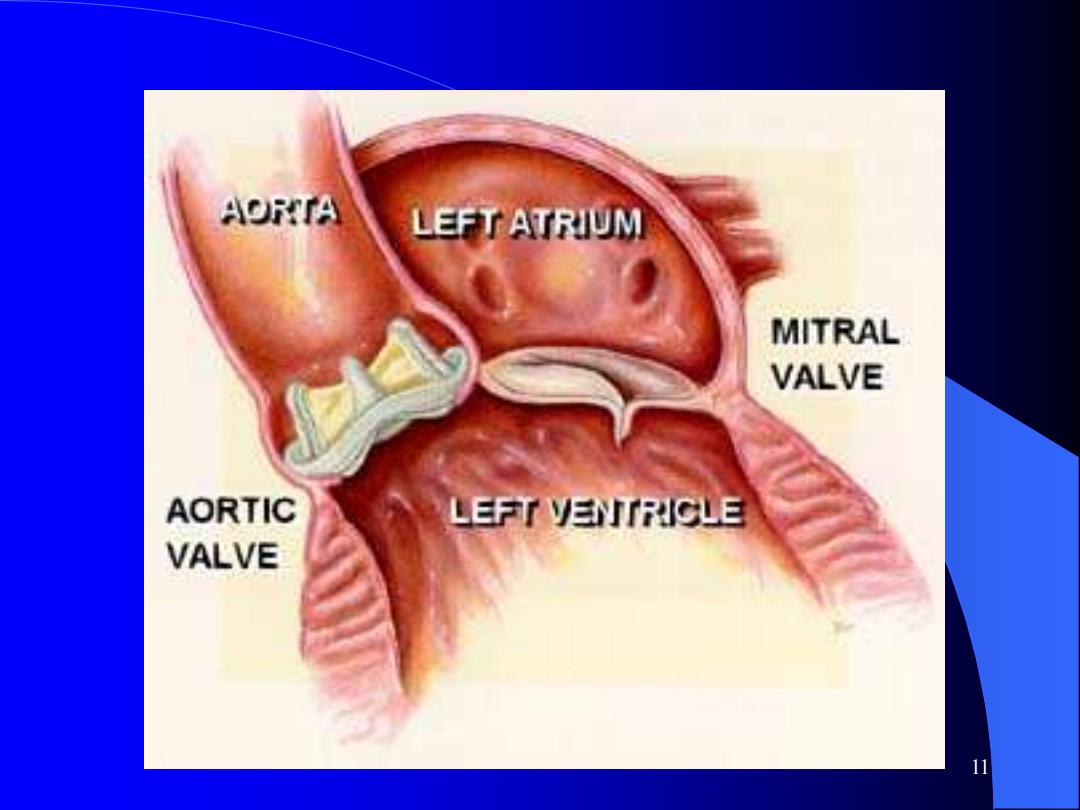

AORTA LEFT ATRIUM MITRAL VALVE AORTIC LEFT VENTRI©E VALVE 11
11
ANTERIO米CV5F CONUS LIGAMENT 状洲L RIGHT CUSP L FIBROUS TRIGONE F LEFT CUSP. INTER- VENTRICULAR PART(信ROKEN OUTUNE 与A特事 IGHT (CO发ONAY) SEPTUM CUSP. AT别0- VENTRICULAR LET ICORONARY] C PART CUSP 罪 POSTERIOR ANTERIOR NONCORONARYI CUSP CUS- MEDIAL (EPTAL) 070 CUSP 港 ANTERIOR AORTI口 CUSP PO5TERC流 CUSP MITRAL COMMISSIEAL L死 tuS- ANNULUS FIBROSUS POSTERIOR R,月BROUS TRIGONE CUSA ARTERY TO A-V NODE ANNULUS FIBROSUS THE HEART IN DLASTOLE:VIEWED FROM BASE WITH ATRIA REMOVED
12
·人工瓣膜的类型 >机械瓣 ■球型瓣Ball Valves 碟型派Disk Valves 单叶碟瓣Single Leaflet Disk Valves 双叶碟瓣Bileaflet Disk Valves >组织雄（生物瓣） ·人体组织Human Tissue Valves(Homografts,. Autografts,Ross Procedure) 动物组织鍍Animal Tissue Valves(Xenografts, Heterografts) 13

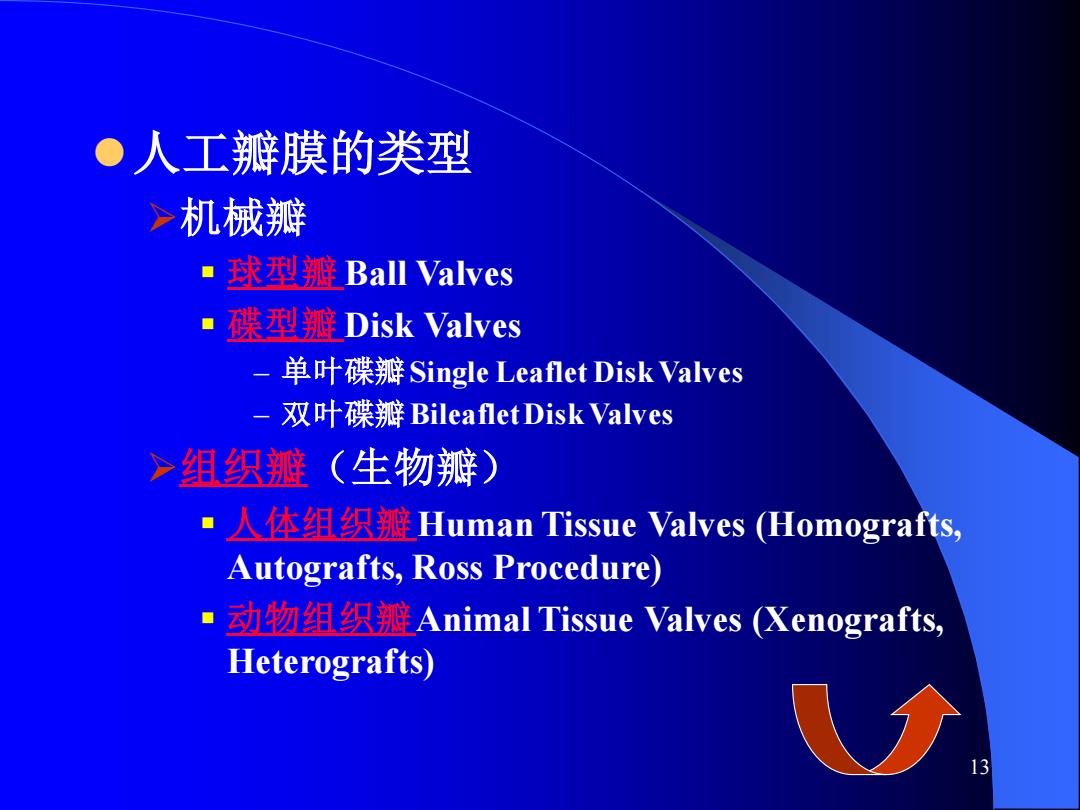

13 ⚫人工瓣膜的类型 ➢机械瓣 ▪ 球型瓣 Ball Valves ▪ 碟型瓣 Disk Valves – 单叶碟瓣Single Leaflet Disk Valves – 双叶碟瓣Bileaflet Disk Valves ➢组织瓣（生物瓣） ▪ 人体组织瓣Human Tissue Valves (Homografts, Autografts, Ross Procedure) ▪ 动物组织瓣Animal Tissue Valves (Xenografts, Heterografts)
5.2.2球型瓣 球型瓣是植入人体的第一种人工心脏瓣膜， 许多年来有许多种不同的设计，但到目前 为止，在美国临床上仍在使用的球型瓣只 剩下Starr-Edwards瓣 。 球型瓣包括一个支架和球体，是临床使用 最早的心脏瓣膜。他们是一组最可靠及持 久的瓣膜设计。 >Starr-Edwards瓣 >Magovern-Cromie Sutureless Valve不缝合瓣 >Smeloff-.Sutter瓣

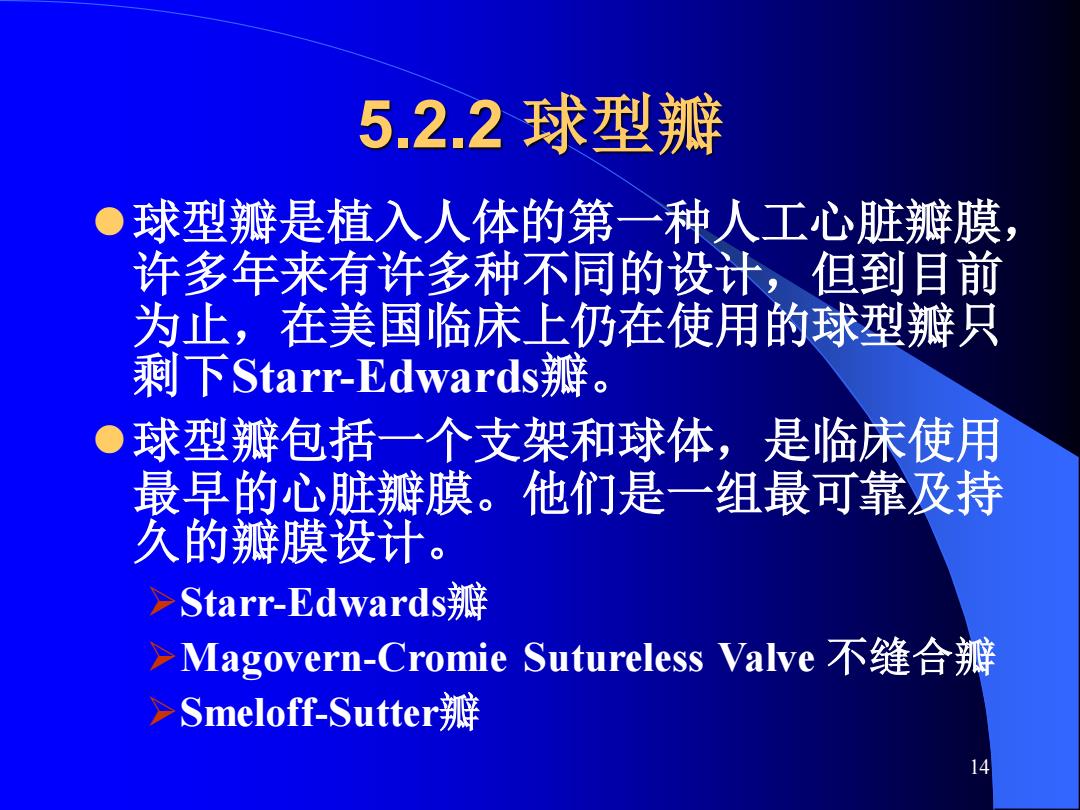

14 5.2.2 球型瓣 ⚫球型瓣是植入人体的第一种人工心脏瓣膜， 许多年来有许多种不同的设计，但到目前 为止，在美国临床上仍在使用的球型瓣只 剩下Starr-Edwards瓣。 ⚫球型瓣包括一个支架和球体，是临床使用 最早的心脏瓣膜。他们是一组最可靠及持 久的瓣膜设计。 ➢Starr-Edwards瓣 ➢Magovern-Cromie Sutureless Valve 不缝合瓣 ➢Smeloff-Sutter瓣
Starr-Edwards Model 1000 ● 型号：Starr-Edwards model1000 ● 类型：主动脉笼球瓣Aortic caged ball ●生产厂商：Baxter Healthcare,.Edwards CVS Division,Santa Ana,CA 材料：Silastic ball,,Cage-Stellite alloy No..2l,closed cage;sewing ring-Teflon ●不透X线部分：Three radiopaque metal struts join at top,ball radiolucent,cage radiopaque.Three metal "feet"project into center of orifice from ring. ●使用时间：1961-1966 ●在美国已经很少使用

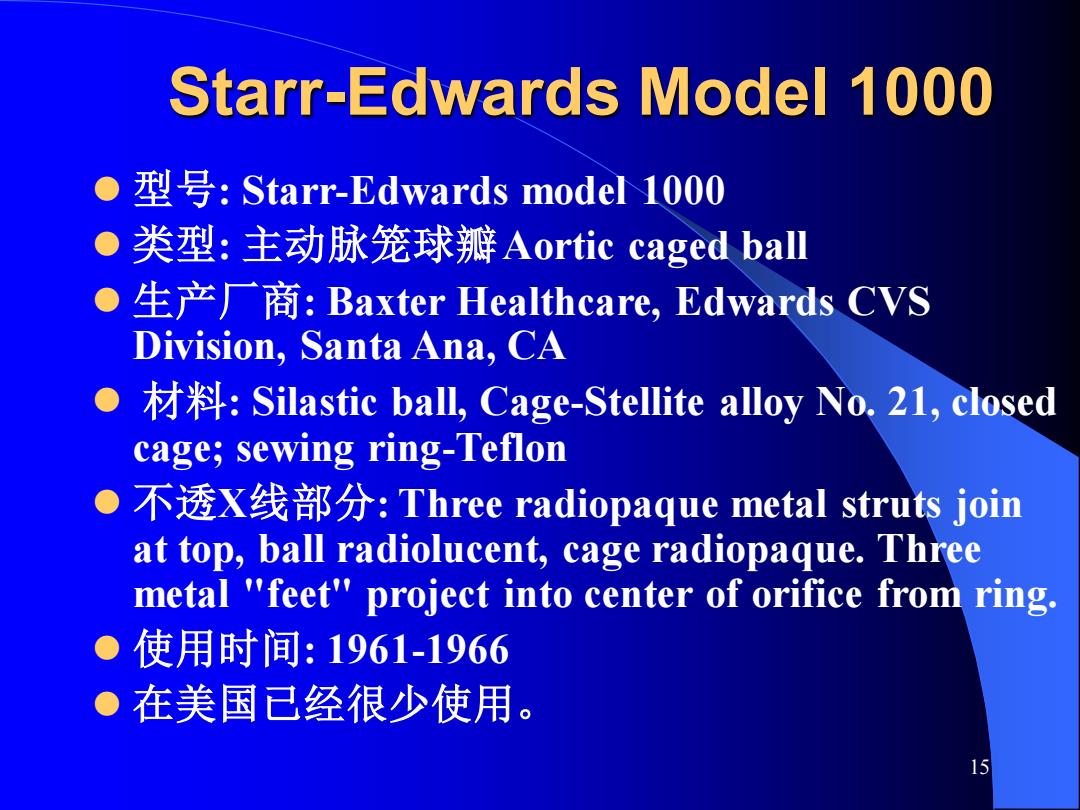

15 Starr-Edwards Model 1000 ⚫ 型号: Starr-Edwards model 1000 ⚫ 类型: 主动脉笼球瓣Aortic caged ball ⚫ 生产厂商: Baxter Healthcare, Edwards CVS Division, Santa Ana, CA ⚫ 材料: Silastic ball, Cage-Stellite alloy No. 21, closed cage; sewing ring-Teflon ⚫ 不透X线部分: Three radiopaque metal struts join at top, ball radiolucent, cage radiopaque. Three metal "feet" project into center of orifice from ring. ⚫ 使用时间: 1961-1966 ⚫ 在美国已经很少使用
