设计阶段：(1)提出设计说明书 (2)建立HDL行为模型(3)HDL行为仿真 (4)HDL行为仿真(S)HDL-RTL级建模 (6)逻辑综合(7)测试向量生成 (8)功能仿真(9)结构综合 (10)门级时序仿真(11)硬件测试 1.7EDA技术的优势（简略带过） 1.8EDA设计流程（在1.6的基础上详细讲解） 1.9ASIC设计流程：简单介绍 1.10常用EDA工具 要求学生至少熟悉quartusII和ModelSim/QuestaSim,Synplify和ISE作为进 阶要求 1.11 QuartusI1概述 详细讲解，并要求掌握QuartuSII设计流程 1-121P核 P核的分类：软IP、固P和硬P,介绍使用P核的好处， 1.13EDA技术发展趋势：简要介绍 第2章FPGA与CPLD的结构原理 教学目的：在第1章的学习基础上，了解PLD器件的发展历程，重点掌握 可编程逻辑器件(CPLD)及现场可编程门阵列(FPGA)的基本原理。 教学基本要求：掌握与阵列与或阵列的含义，理解UT实现任意组合逻辑 的工作原理，了解TAG接口信号及典型的FPGA配置电路。 教学内容：PLD概述、简单PLD工作原理、CPLD与FPGA的结构原理、 大规模PLD产品概述、CPLD/FPGA的编程与配置。 教学提示：第2章学习过程中需要学生具备一定的数字电子技术基础知识， 包括常用的组合逻辑基本操作电路、以及触发器特性，讲述时需要及时引导学生 复习上述知识。 教学重点和难点：基于LUT的组合逻辑结构、可编程IO结构、FPGA的 置方式

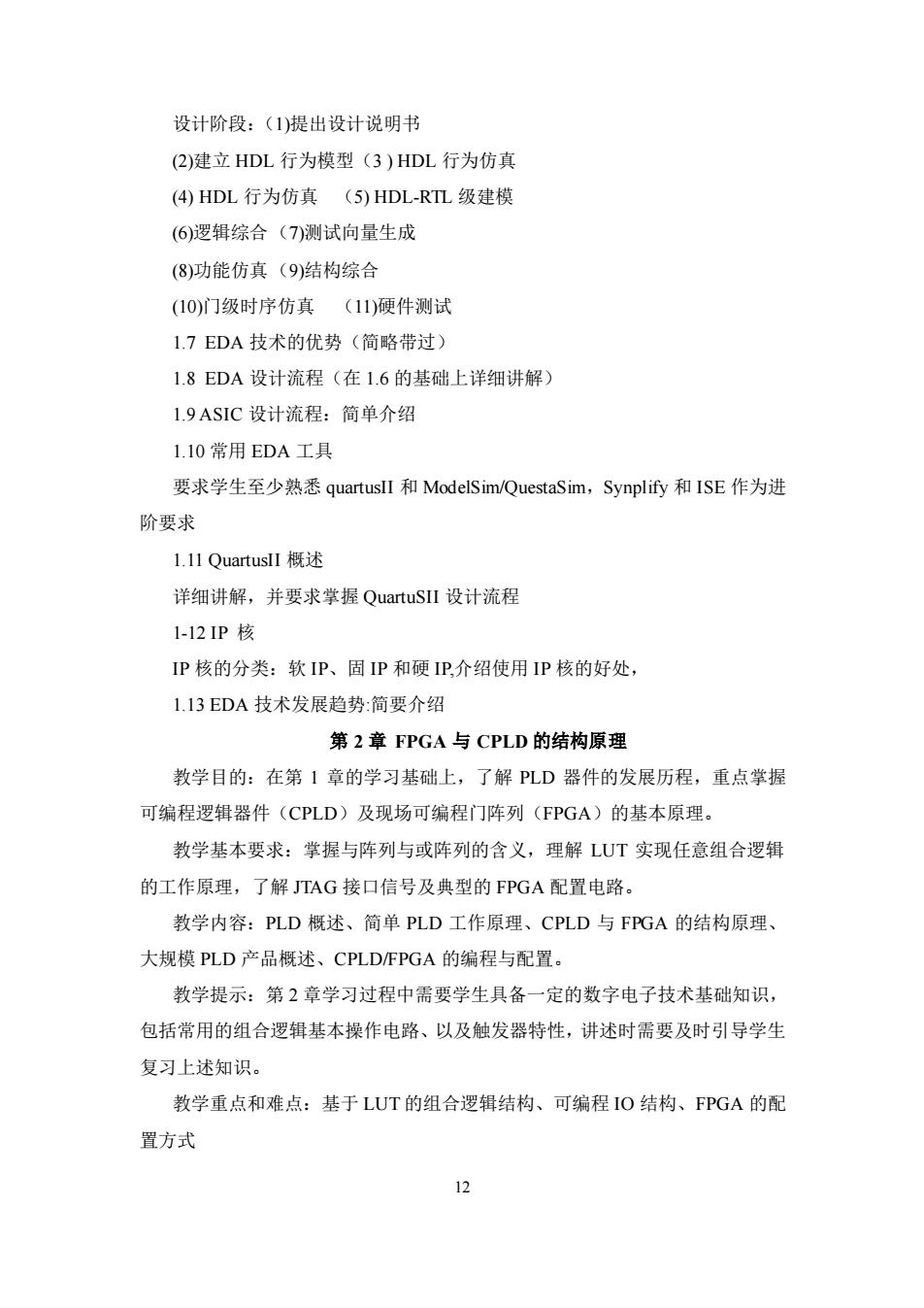

12 设计阶段：（1)提出设计说明书 (2)建立 HDL 行为模型（3 ) HDL 行为仿真 (4) HDL 行为仿真 （5) HDL-RTL 级建模 (6)逻辑综合（7)测试向量生成 (8)功能仿真（9)结构综合 (10)门级时序仿真 （11)硬件测试 1.7 EDA 技术的优势（简略带过） 1.8 EDA 设计流程（在 1.6 的基础上详细讲解） 1.9 ASIC 设计流程：简单介绍 1.10 常用 EDA 工具 要求学生至少熟悉 quartusII 和 ModelSim/QuestaSim，Synplify 和 ISE 作为进 阶要求 1.11 QuartusII 概述 详细讲解，并要求掌握 QuartuSII 设计流程 1-12 IP 核 IP 核的分类：软 IP、固 IP 和硬 IP,介绍使用 IP 核的好处， 1.13 EDA 技术发展趋势:简要介绍 第 2 章 FPGA 与 CPLD 的结构原理 教学目的：在第 1 章的学习基础上，了解 PLD 器件的发展历程，重点掌握 可编程逻辑器件（CPLD）及现场可编程门阵列（FPGA）的基本原理。 教学基本要求：掌握与阵列与或阵列的含义，理解 LUT 实现任意组合逻辑 的工作原理，了解 JTAG 接口信号及典型的 FPGA 配置电路。 教学内容：PLD 概述、简单 PLD 工作原理、CPLD 与 FPGA 的结构原理、 大规模 PLD 产品概述、CPLD/FPGA 的编程与配置。 教学提示：第 2 章学习过程中需要学生具备一定的数字电子技术基础知识， 包括常用的组合逻辑基本操作电路、以及触发器特性，讲述时需要及时引导学生 复习上述知识。 教学重点和难点：基于 LUT 的组合逻辑结构、可编程 IO 结构、FPGA 的配 置方式
学法指导：积极与学生互动，温故而知新，使学生掌握LUT的工作原理。 作业：FPGA与其它PLD相比，有哪些特点？ 小结：本章主要从硬件电路角度解释PLD的发展历史和工作原理，尤其是 FPGA的内部结构，要求学生在基础数电知识的基础上，理解FPGA如何实现任 意组合逻辑和时序电路功能，以更好地理解Verilog的硬件实现载体。 详细大纲 2.1PLD概述： 首先回忆数字电路的基础知识，所有组合逻辑电路都可以表示成乘积项的或 表达式。并由此引入PLD的原理结构图，然后简要介绍PLD的发展、分类（按 照集成度、按照编程工艺，在介绍编程工艺时介绍EPROM、flash、SRAM等基 础知识，介绍RAM与ROM的优缺点) 2.2简单PLD结构原理 2.2.1逻辑元件符号表示（注意强调本课程采用的逻辑门的符号为1EEE1991 版标准逻辑符号，不再是原来数字电路课程里面学习的EEE1984版符号，并提 到咱们GB的陈旧性) 2-2-2PROM结构原理 增加板书，介绍PROM的基本概念、特点、对外接口。首先用数组的概念来 引导学生实现可编程逻辑。然后利用半加器的逻辑表达式介绍PROM的与阵列 固定，或阵列可编程的结构和编程原理，导出该方法的缺点。 2-2-3PLA结构原理 由PROM结构的缺点导出PLA的与或阵列均可编程的结构原理，并与PROM 进行比较。最后给出PLA结构的缺点。 2-2.4PAL结构原理 由PLA结构的缺点导出PAL的与阵列可编程或阵列固定的结构原理让同学 们学会看懂图2-16PAL的常用表示，并介绍PAL的缺点：IO不灵活，只能一次 编程。 2-2-5GAL结构原理 主要讲授GAL与PAL结构上的相同点和不同点。GAL中OLMC的三种模 式简单带过

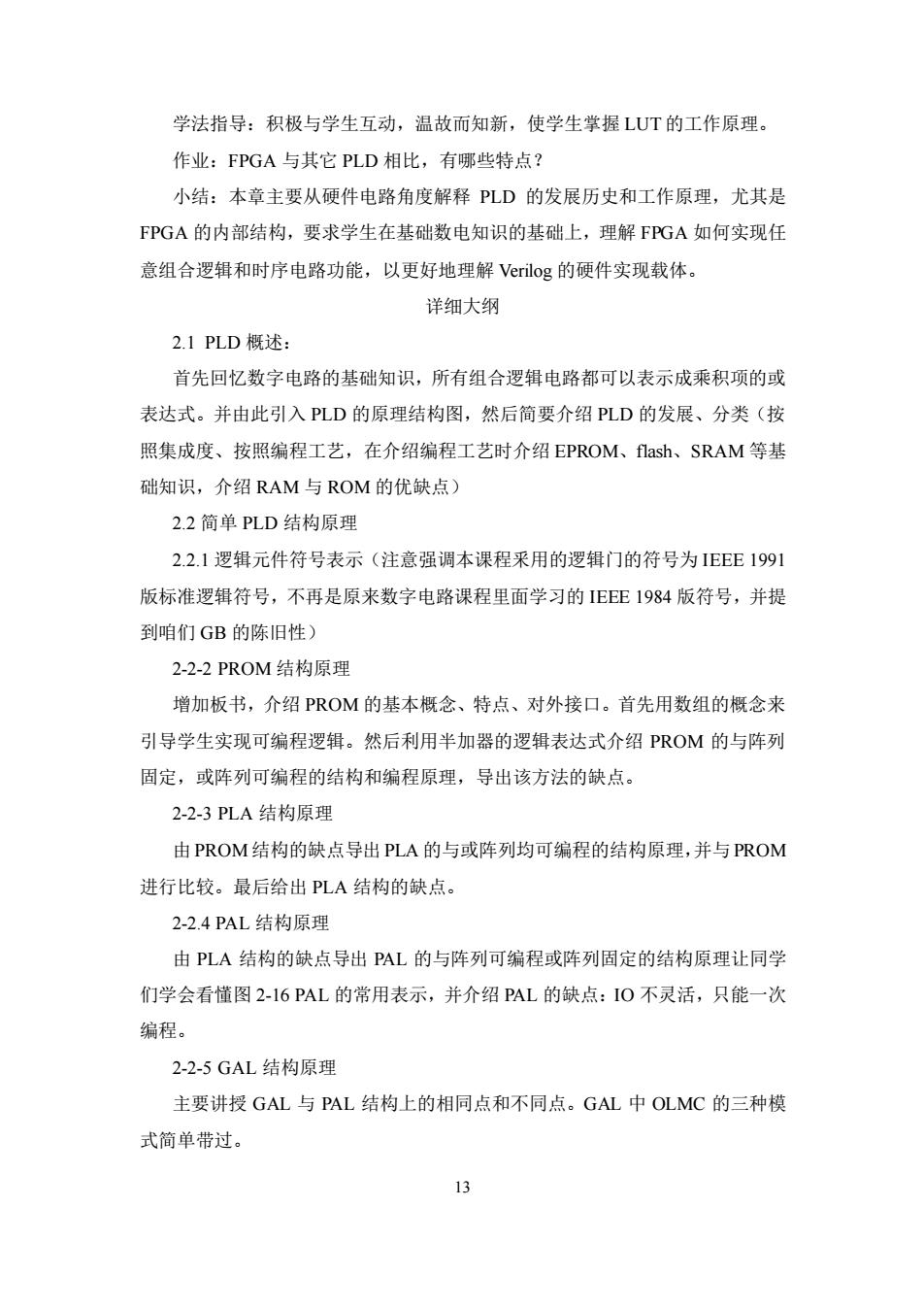

13 学法指导：积极与学生互动，温故而知新，使学生掌握 LUT 的工作原理。 作业：FPGA 与其它 PLD 相比，有哪些特点？ 小结：本章主要从硬件电路角度解释 PLD 的发展历史和工作原理，尤其是 FPGA 的内部结构，要求学生在基础数电知识的基础上，理解 FPGA 如何实现任 意组合逻辑和时序电路功能，以更好地理解 Verilog 的硬件实现载体。 详细大纲 2.1 PLD 概述： 首先回忆数字电路的基础知识，所有组合逻辑电路都可以表示成乘积项的或 表达式。并由此引入 PLD 的原理结构图，然后简要介绍 PLD 的发展、分类（按 照集成度、按照编程工艺，在介绍编程工艺时介绍 EPROM、flash、SRAM 等基 础知识，介绍 RAM 与 ROM 的优缺点） 2.2 简单 PLD 结构原理 2.2.1 逻辑元件符号表示（注意强调本课程釆用的逻辑门的符号为 IEEE 1991 版标准逻辑符号，不再是原来数字电路课程里面学习的 IEEE 1984 版符号，并提 到咱们 GB 的陈旧性） 2-2-2 PROM 结构原理 增加板书，介绍 PROM 的基本概念、特点、对外接口。首先用数组的概念来 引导学生实现可编程逻辑。然后利用半加器的逻辑表达式介绍 PROM 的与阵列 固定，或阵列可编程的结构和编程原理，导出该方法的缺点。 2-2-3 PLA 结构原理 由 PROM 结构的缺点导出 PLA 的与或阵列均可编程的结构原理，并与 PROM 进行比较。最后给出 PLA 结构的缺点。 2-2.4 PAL 结构原理 由 PLA 结构的缺点导出 PAL 的与阵列可编程或阵列固定的结构原理让同学 们学会看懂图 2-16 PAL 的常用表示，并介绍 PAL 的缺点：IO 不灵活，只能一次 编程。 2-2-5 GAL 结构原理 主要讲授 GAL 与 PAL 结构上的相同点和不同点。GAL 中 OLMC 的三种模 式简单带过
2.3CPLD的结构原理 以MAX30O0A结构为例，首先是整体介绍，然后讲授其五个主要部分：逻 辑阵列块(LAB)、宏单元、扩展乘积顶（共享和并联）、可编程连线阵列和IO 控制块。 2.4FPGA的结构原理 首先介绍FPGA的主要生产厂家，然后引入查找表(LUT结构让学生建立查 找表的概念 介绍LE的结构，基本与CPLD类似，只是前面的与或阵列变成了LUT。多 个LE又组成了LAB 介绍M9K,详细介绍RAM的发展，异步RAM,同步RAM,动态RAM, 静态RAM,可画时序图及结构图，引入同步时钟的概念。 嵌入式乘法器：介绍必要性，内部结构不作要求 时钟：强调时钟的重要性，专用时钟引脚、PLL、全局时钟，解释全局时钟 的目的，不只是延时小，更重要的是保证时钟沿到各个寄存器的一致性。 可编程IO:主要介绍常用的电平，LVTTL、LVCMOS、LVDS重点介绍，基 于电流源的驱动、速度快 2.5硬件测试：主要介绍JTAG技术，以及在实际应用中JTAG如何使用，4 根信号含义 2.6大规模PLD产品概述（本部分几句带过，自学） 2.7 CPLD/FPGA的编程与配置 对教材的三种分类作了修正，将EEPROM和flash分开，共4种 介绍CPLD和FPGA的配置电路，FPGA脱机运算外部需要加配置芯片或单 片机等 注意TAG可以级联 强调CPLD的编程与FPGA的配置之间概念的区别，7种配置方式 2.7.3FPGA专用配置器件（简略介绍） Altera的可重复编程配置器件：EPC系列，EPCS系列2.7.4使用单片机配置 FPGA(自学) 2.7.5使用CPLD配置FPGA(自学)

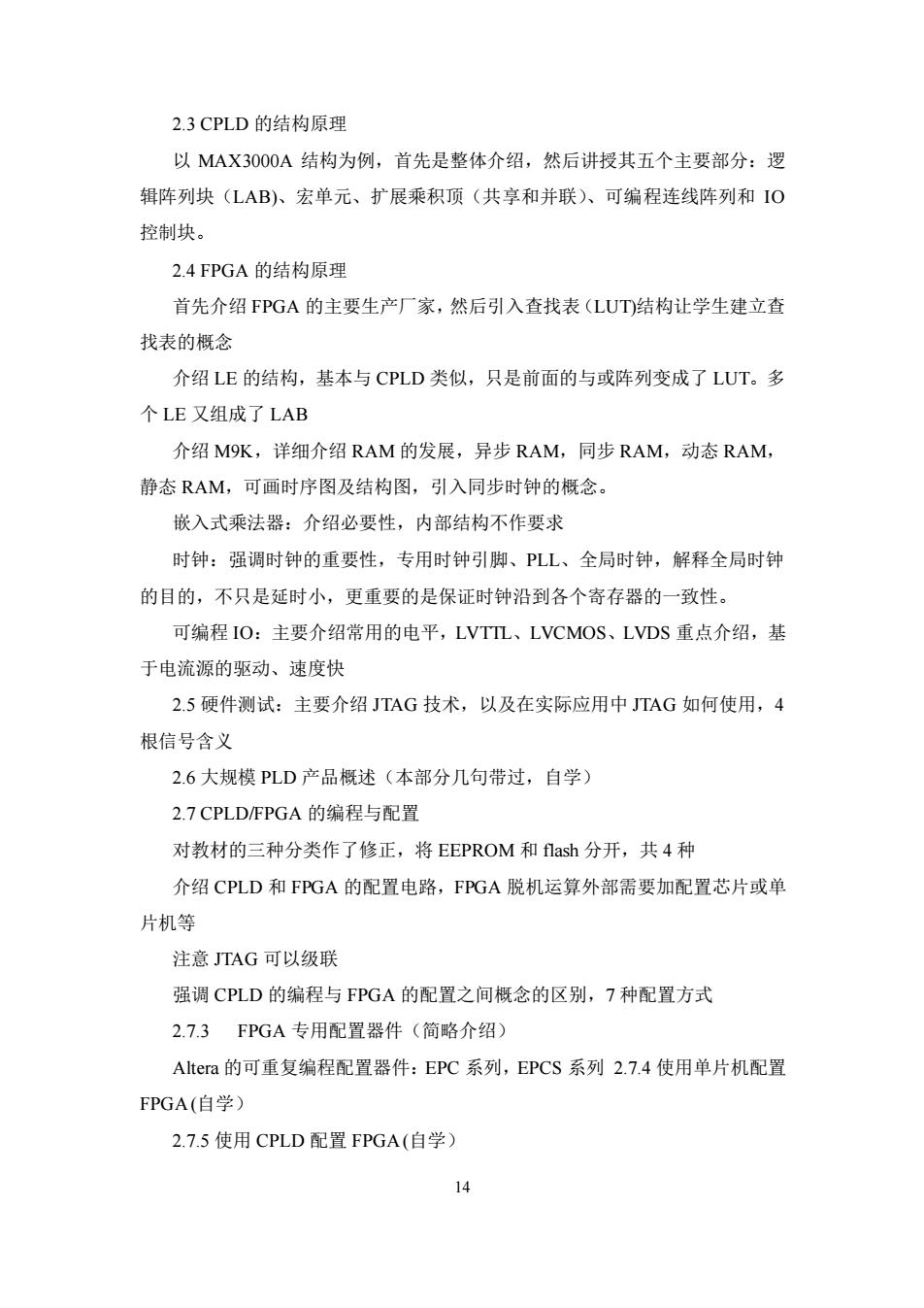

14 2.3 CPLD 的结构原理 以 MAX3000A 结构为例，首先是整体介绍，然后讲授其五个主要部分：逻 辑阵列块（LAB)、宏单元、扩展乘积顶（共享和并联）、可编程连线阵列和 IO 控制块。 2.4 FPGA 的结构原理 首先介绍 FPGA 的主要生产厂家，然后引入查找表（LUT)结构让学生建立查 找表的概念 介绍 LE 的结构，基本与 CPLD 类似，只是前面的与或阵列变成了 LUT。多 个 LE 又组成了 LAB 介绍 M9K，详细介绍 RAM 的发展，异步 RAM，同步 RAM，动态 RAM， 静态 RAM，可画时序图及结构图，引入同步时钟的概念。 嵌入式乘法器：介绍必要性，内部结构不作要求 时钟：强调时钟的重要性，专用时钟引脚、PLL、全局时钟，解释全局时钟 的目的，不只是延时小，更重要的是保证时钟沿到各个寄存器的一致性。 可编程 IO：主要介绍常用的电平，LVTTL、LVCMOS、LVDS 重点介绍，基 于电流源的驱动、速度快 2.5 硬件测试：主要介绍 JTAG 技术，以及在实际应用中 JTAG 如何使用，4 根信号含义 2.6 大规模 PLD 产品概述（本部分几句带过，自学） 2.7 CPLD/FPGA 的编程与配置 对教材的三种分类作了修正，将 EEPROM 和 flash 分开，共 4 种 介绍 CPLD 和 FPGA 的配置电路，FPGA 脱机运算外部需要加配置芯片或单 片机等 注意 JTAG 可以级联 强调 CPLD 的编程与 FPGA 的配置之间概念的区别，7 种配置方式 2.7.3 FPGA 专用配置器件（简略介绍） Altera 的可重复编程配置器件：EPC 系列，EPCS 系列 2.7.4 使用单片机配置 FPGA (自学） 2.7.5 使用 CPLD 配置 FPGA (自学）
第3章组合电路的Verilog设计 教学目的：在第2章的学习基础上，从典型的组合逻辑电路出发，正式引入 Verilog设计方法学，学会常用的assign语句和always语句用法。 教学基本要求：掌握Verilog的程序典型框架，学会模块化设计准则。 教学内容：组合电路的Verilog描述、半加器电路的Verilog描述、多路选择 器的Verilog描述、Verilog加法器设计、组合逻辑乘法器设计、RTL的概念。 教学提示：注意引导学生逐步建立硬件电路思维，学习Verilog语法的同时 与C语言进行对比，找出二者的本质区别。 教学重点和难点：子模块实例化与C语言子程序的联系和区别、g型变量 和wire型变量区别 学法指导：积极互动，随时与C语言对比，尽快建立硬件思维。 作业：设计三种基础逻辑门电路的Verilog程序。 小结：从本章开始，学习的重点转向Verilog设计，由于学生的编程功底较 弱，需要在讲解时注意控制进度，尽可能使绝大多数同学消化吸引关键知识点， 并掌握常见组合逻辑电路的设计方式。 详细大纲 引言：介绍Verilog的整体特点，学习方法，要求学生用硬件电路的角度理 解Verilog. 3.1组合电路的Verilog描述 以简单的二选一数据选择器设计为例，分析其结构框图及逻辑表达式，然后 给出Verilog代码，介绍Verilog的模块、端口、assign语句 在例3-1的基础上，总结Verilog模块设计的基本框架，与C语言作类比， 方便学生理解。并继续例3-2的学习，引入always过程(Begin end块)、reg型 变量、Case的概念。强调reg型并非一定是寄存器。并初步讲授reg型与wire 型各自的主要应用范围。 介绍逻辑状态01XZ,Verilog数据位宽的表达、以及位拼接运算符。 自例3-2之后的例子不再一一细讲，以学生自学主主，课堂上以基础语法为 主，包括：按位逻辑操作、等式表达、注释、条件判断、阻塞与非阻塞、数据位 宽、模块实例化

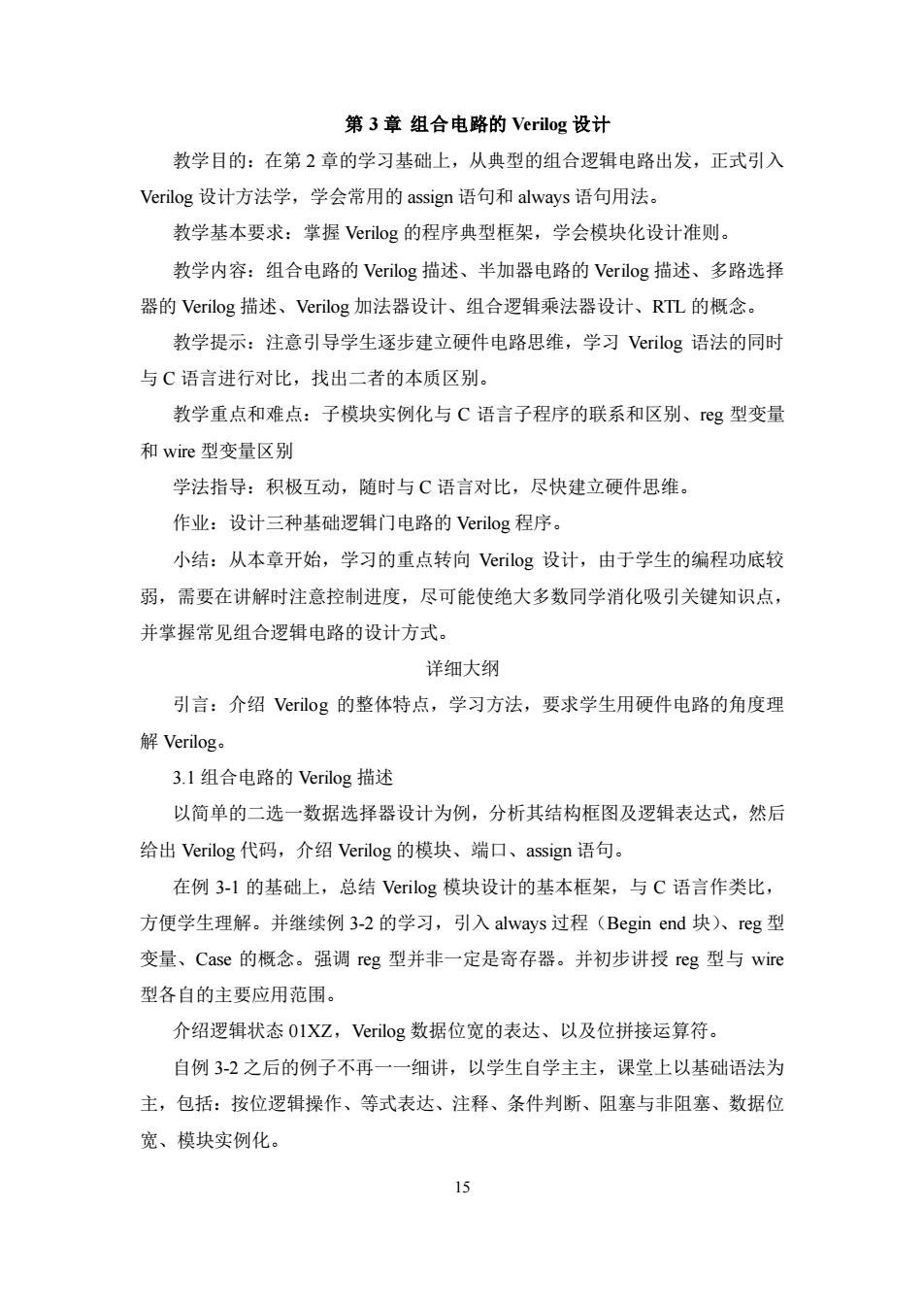

15 第 3 章 组合电路的 Verilog 设计 教学目的：在第 2 章的学习基础上，从典型的组合逻辑电路出发，正式引入 Verilog 设计方法学，学会常用的 assign 语句和 always 语句用法。 教学基本要求：掌握 Verilog 的程序典型框架，学会模块化设计准则。 教学内容：组合电路的 Verilog 描述、半加器电路的 Verilog 描述、多路选择 器的 Verilog 描述、Verilog 加法器设计、组合逻辑乘法器设计、RTL 的概念。 教学提示：注意引导学生逐步建立硬件电路思维，学习 Verilog 语法的同时 与 C 语言进行对比，找出二者的本质区别。 教学重点和难点：子模块实例化与 C 语言子程序的联系和区别、reg 型变量 和 wire 型变量区别 学法指导：积极互动，随时与 C 语言对比，尽快建立硬件思维。 作业：设计三种基础逻辑门电路的 Verilog 程序。 小结：从本章开始，学习的重点转向 Verilog 设计，由于学生的编程功底较 弱，需要在讲解时注意控制进度，尽可能使绝大多数同学消化吸引关键知识点， 并掌握常见组合逻辑电路的设计方式。 详细大纲 引言：介绍 Verilog 的整体特点，学习方法，要求学生用硬件电路的角度理 解 Verilog。 3.1 组合电路的 Verilog 描述 以简单的二选一数据选择器设计为例，分析其结构框图及逻辑表达式，然后 给出 Verilog 代码，介绍 Verilog 的模块、端口、assign 语句。 在例 3-1 的基础上，总结 Verilog 模块设计的基本框架，与 C 语言作类比， 方便学生理解。并继续例 3-2 的学习，引入 always 过程（Begin end 块）、reg 型 变量、Case 的概念。强调 reg 型并非一定是寄存器。并初步讲授 reg 型与 wire 型各自的主要应用范围。 介绍逻辑状态 01XZ，Verilog 数据位宽的表达、以及位拼接运算符。 自例 3-2 之后的例子不再一一细讲，以学生自学主主，课堂上以基础语法为 主，包括：按位逻辑操作、等式表达、注释、条件判断、阻塞与非阻塞、数据位 宽、模块实例化
第5章时序电路的Verilog设计 教学目的：在第3章的学习基础上，逐步从组合逻辑电路推广至时序电路设 计。 教学基本要求：掌握基础触发器、锁存器的描述方式，学会计数器设计手段。 教学内容：基本时序元件的Verilog表述、二进制计数器及其Verilog表述、 移位寄存器的Verilog表述与设计、可预置型计数器设计。 教学提示：时序电路和组合电路的Verilog描述从形式上看比较相似，需要 学生从敏感信号量形式和条件分支是否完整的角度判断，应逐步做到看到的是代 码，心中想的是电路图。 教学重点和难点：同步复位与异步复位的区别、锁存器与触发器的描述差异 学法指导：先介绍应用实例，再详解具体语法，要求学握每一种语法背后的 硬件电路含义。 作业：设计简单的计数器Verilog程序。 小结：时序电路的描述比组合电路更为灵活，需要学生多加练习，并逐步具 备自行编写代码的能力。 详细大纲 5.1时序电路设计 从基本的D触发器引入，介绍边沿触发理念，然后以锁存器为例，对比二者 的差异，要求学生尽量避免锁存器的使用。为D触发器引入异步复位和使能端， 强调异步复位的重要性，针对时序电路，分支描述可以不完整。 介绍同步复位与异步复位区别，分析同步复位代码的实现，并深入理解异步 复位形式上虽然是边沿触发，但实质上是电平触发的概念。 异步复位锁存器不再介绍，同学自学 关于异步时序电路，首先介绍同步时序电路，并对比二者，强调同步时序电 路的优点。尽量在实际设计中保证同步设计。 5.2完整的模10计数器设计 完整分析一个功能齐全的代码，其中新概念是关系比较运算，与C语言一样。 注意：=可以同时表示非阻塞赋值或者是小于等于，具体是哪一种含义则要看 它的所处位置。 16

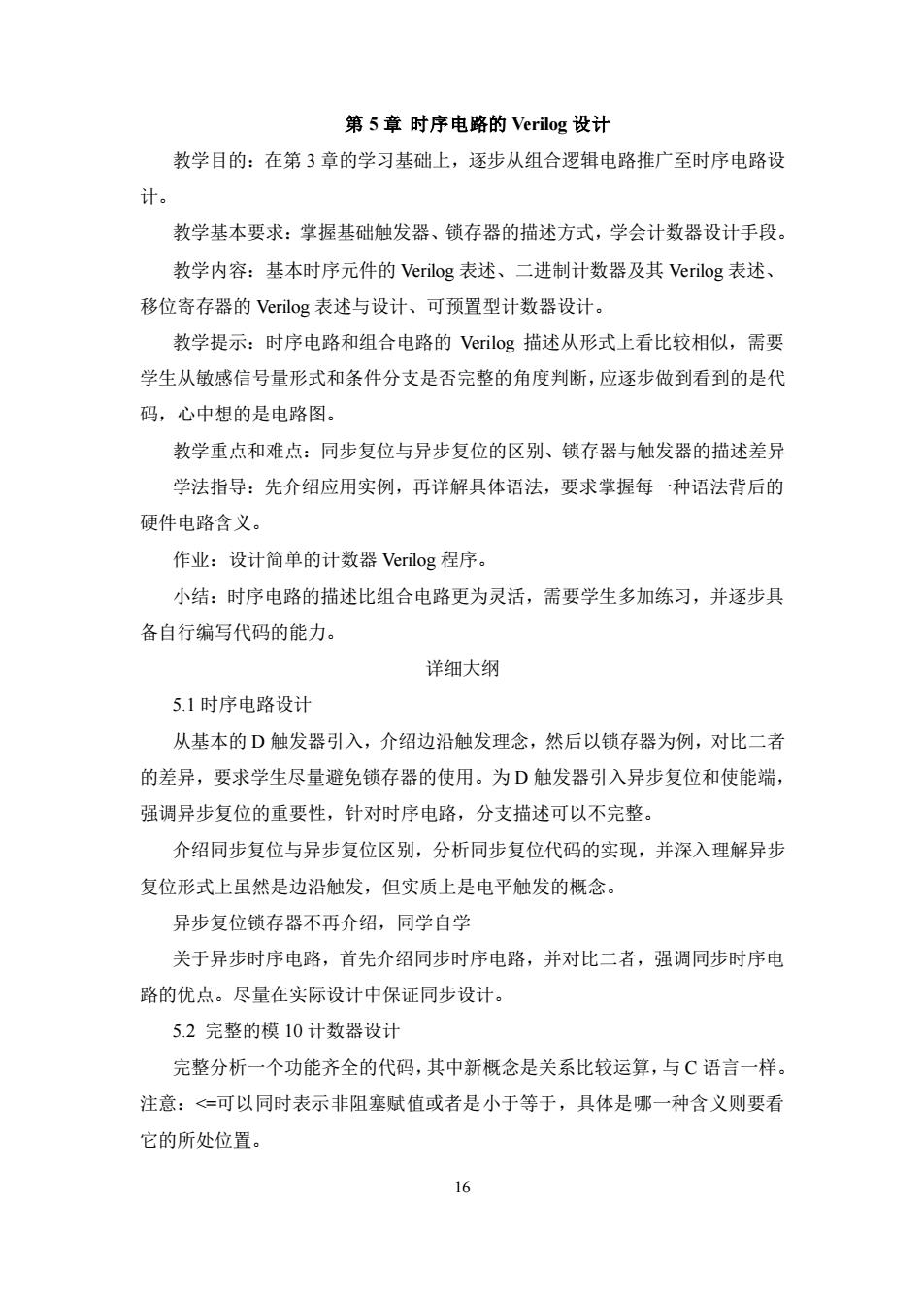

16 第 5 章 时序电路的 Verilog 设计 教学目的：在第 3 章的学习基础上，逐步从组合逻辑电路推广至时序电路设 计。 教学基本要求：掌握基础触发器、锁存器的描述方式，学会计数器设计手段。 教学内容：基本时序元件的 Verilog 表述、二进制计数器及其 Verilog 表述、 移位寄存器的 Verilog 表述与设计、可预置型计数器设计。 教学提示：时序电路和组合电路的 Verilog 描述从形式上看比较相似，需要 学生从敏感信号量形式和条件分支是否完整的角度判断，应逐步做到看到的是代 码，心中想的是电路图。 教学重点和难点：同步复位与异步复位的区别、锁存器与触发器的描述差异 学法指导：先介绍应用实例，再详解具体语法，要求掌握每一种语法背后的 硬件电路含义。 作业：设计简单的计数器 Verilog 程序。 小结：时序电路的描述比组合电路更为灵活，需要学生多加练习，并逐步具 备自行编写代码的能力。 详细大纲 5.1 时序电路设计 从基本的 D 触发器引入，介绍边沿触发理念，然后以锁存器为例，对比二者 的差异，要求学生尽量避免锁存器的使用。为 D 触发器引入异步复位和使能端， 强调异步复位的重要性，针对时序电路，分支描述可以不完整。 介绍同步复位与异步复位区别，分析同步复位代码的实现，并深入理解异步 复位形式上虽然是边沿触发，但实质上是电平触发的概念。 异步复位锁存器不再介绍，同学自学 关于异步时序电路，首先介绍同步时序电路，并对比二者，强调同步时序电 路的优点。尽量在实际设计中保证同步设计。 5.2 完整的模 10 计数器设计 完整分析一个功能齐全的代码，其中新概念是关系比较运算，与 C 语言一样。 注意：<=可以同时表示非阻塞赋值或者是小于等于，具体是哪一种含义则要看 它的所处位置
