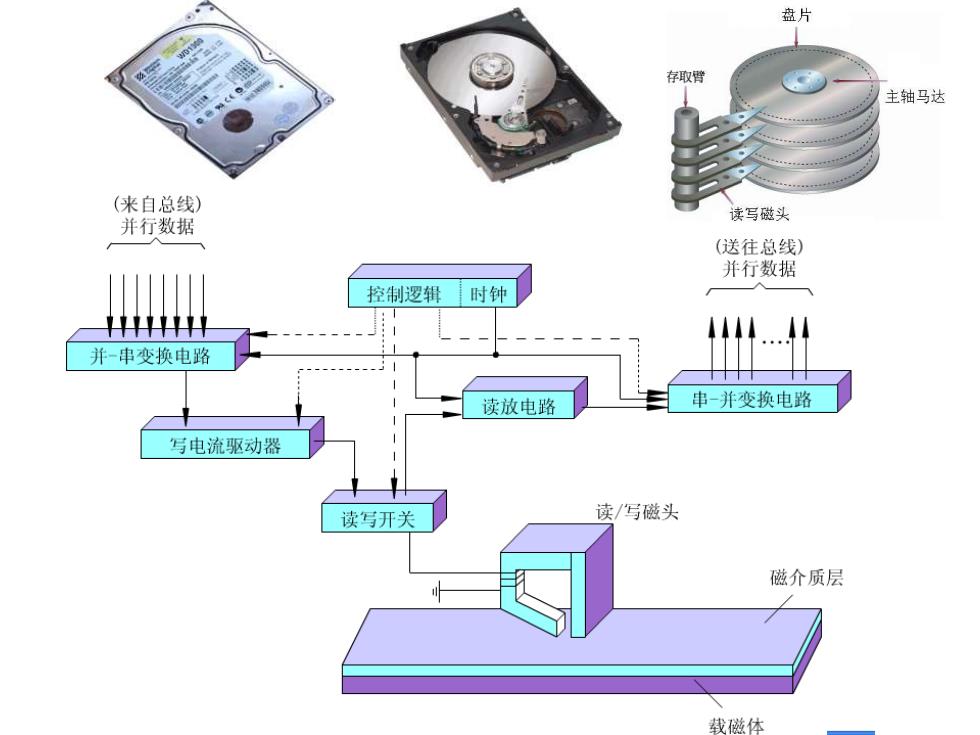

盘片 存取臂 主轴马达 (来自总线) 读写磁头 并行数据 (送往总线) 并行数据 控制逻辑时钟 抖 并-串变换电路 读放电路 串一并变换电路 写电流驱动器 读写开关 读/写磁头 磁介质层 载磁体

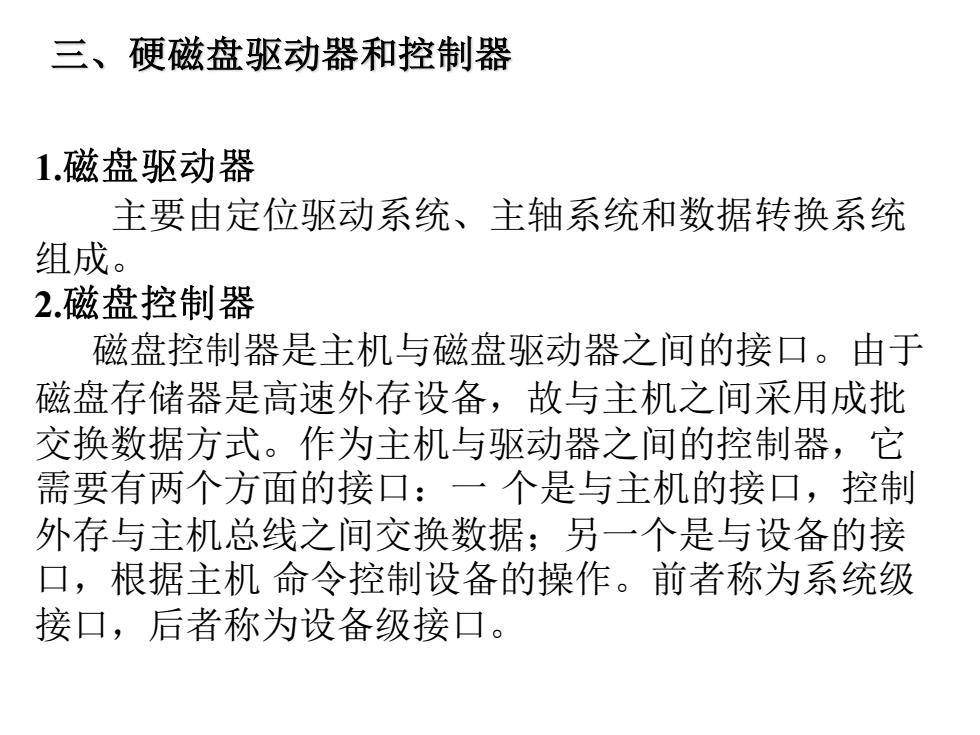

三、硬磁盘驱动器和控制器 1.磁盘驱动器 主要由定位驱动系统、主轴系统和数据转换系统 组成。 2.磁盘控制器 磁盘控制器是主机与磁盘驱动器之间的接口。由于 磁盘存储器是高速外存设备，故与主机之间采用成批 交换数据方式。作为主机与驱动器之间的控制器，它 需要有两个方面的接口：一个是与主机的接口，控制 外存与主机总线之间交换数据；另一个是与设备的接 口，根据主机命令控制设备的操作。前者称为系统级 接口，后者称为设备级接口
1. 主要由定位驱动系统、主轴系统和数据转换系统 组成。 2. 磁盘控制器是主机与磁盘驱动器之间的接口。由于 磁盘存储器是高速外存设备，故与主机之间采用成批 交换数据方式。作为主机与驱动器之间的控制器，它 需要有两个方面的接口：一 个是与主机的接口，控制 外存与主机总线之间交换数据；另一个是与设备的接 口，根据主机 命令控制设备的操作。前者称为系统级 接口，后者称为设备级接口。 三、硬磁盘驱动器和控制器

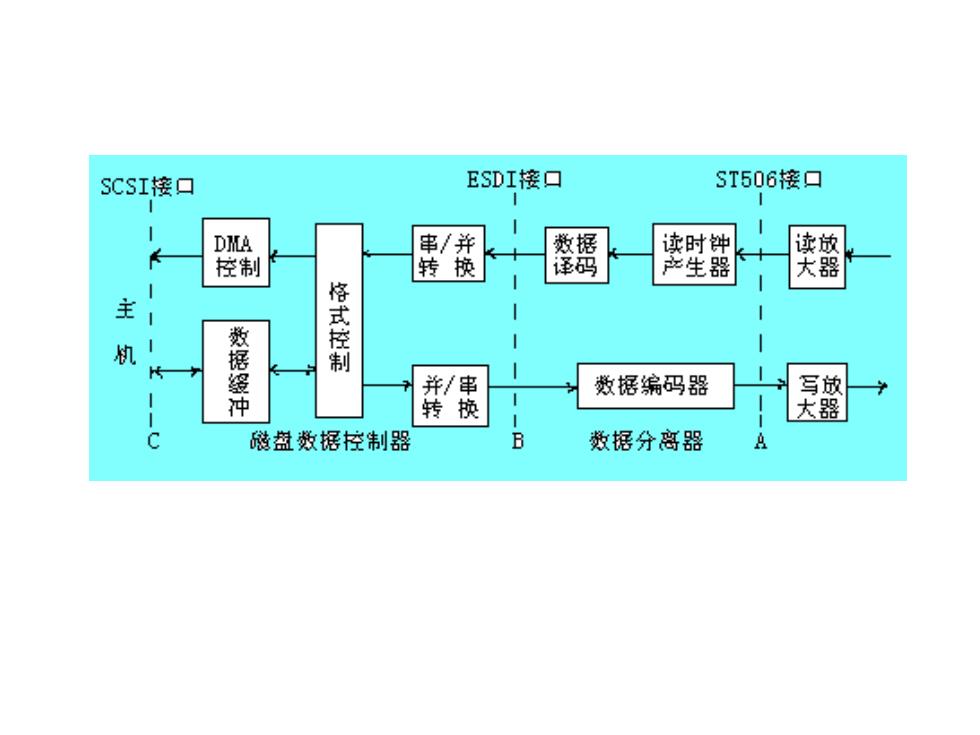

SCSI接口 ESDI接口 ST506接口 DMA 串/并 数据 读时钟 读放 控制 转 换 译码 产生器 大器 主 机 数据缓冲 格式控制 并/串 数据编码器 写放 转换 大器 磁盘数据控制器 B 数据分离器
