第九章晶体化学基础 等效点系的表示方法 ▣等效点系的Wyckoff符号， ▣点位置上的对称性； ▣ 等效点在一个晶胞范围内的重复点数； 口等效点的坐标。 16 Crystallography 本爱2军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第九章晶体化学基础 等效点系的Wyckoff符号； 点位置上的对称性； 等效点在一个晶胞范围内的重复点数； 等效点的坐标。 等效点系的表示方法 16
第九章晶体化学基础 口等效点系的推导 a e ▣Pmm2的9个不同原始点位置在 (001)面上的投影 17 Crystallography 2东露军
Crystallography 第九章晶体化学基础 Pmm2的9个不同原始点位置在 (001)面上的投影 i e f a g b c h d 等效点系的推导 17

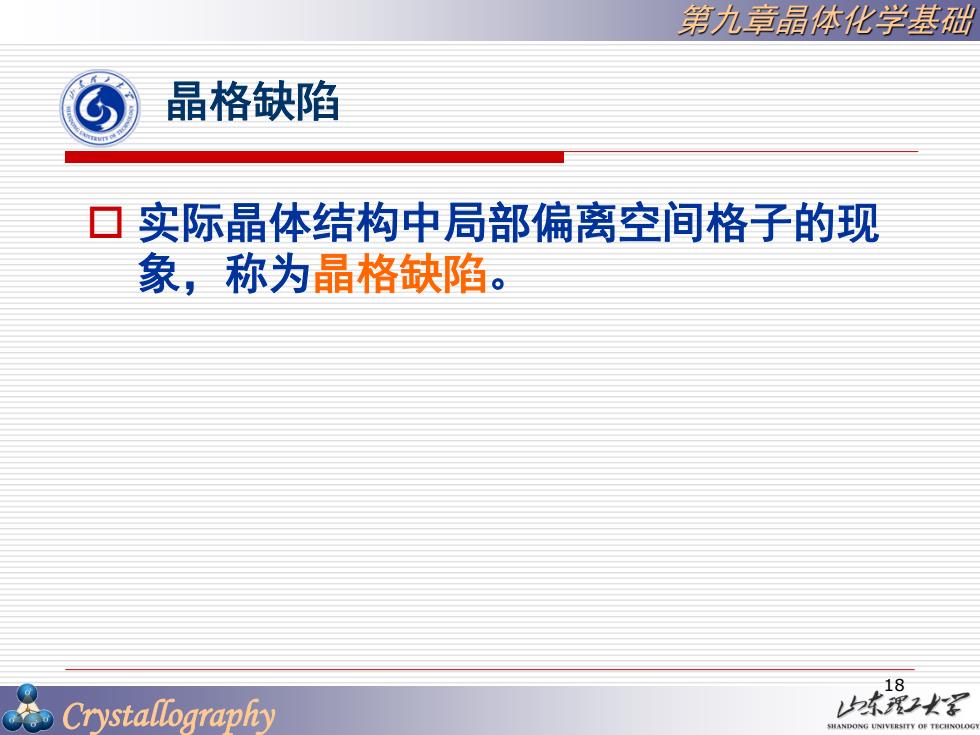

第九章晶体化学基础 晶格缺陷 目 实际晶体结构中局部偏离空间格子的现 象，称为晶格缺陷。 18 Crystallography 2东理2火深 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第九章晶体化学基础 实际晶体结构中局部偏离空间格子的现 象，称为晶格缺陷。 晶格缺陷 18
第九章晶体化学基础 ⑤ 晶格缺陷 ▣点缺陷 ▣一个或几个质点范围的缺陷。 口空位，填隙，替位 ▣线缺陷 口沿行列方向局部范围内的缺陷。 口刃位错，螺旋位错，混合位错 ▣面缺陷 口堆垛层错，平移界面，晶界，镶嵌构造 ▣体缺陷 口固溶体，包裹体 19 Crystallography 2东露火军
Crystallography 第九章晶体化学基础 点缺陷 一个或几个质点范围的缺陷。 空位，填隙，替位 线缺陷 沿行列方向局部范围内的缺陷。 刃位错，螺旋位错，混合位错 面缺陷 堆垛层错，平移界面，晶界，镶嵌构造 体缺陷 固溶体，包裹体 晶格缺陷 19

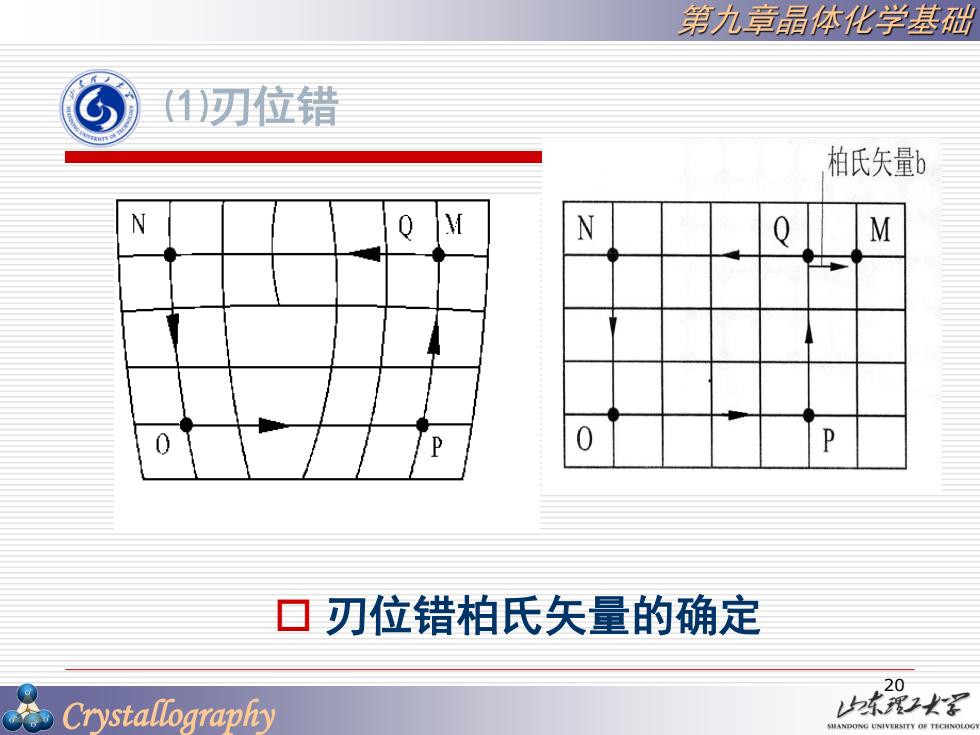

第九章晶体化学基础 ]位错 柏氏矢量勖 N N Q M 0 】 0 ▣刃位错柏氏矢量的确定 20 Crystallography 2本露2器 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第九章晶体化学基础 刃位错柏氏矢量的确定 ⑴刃位错 20
