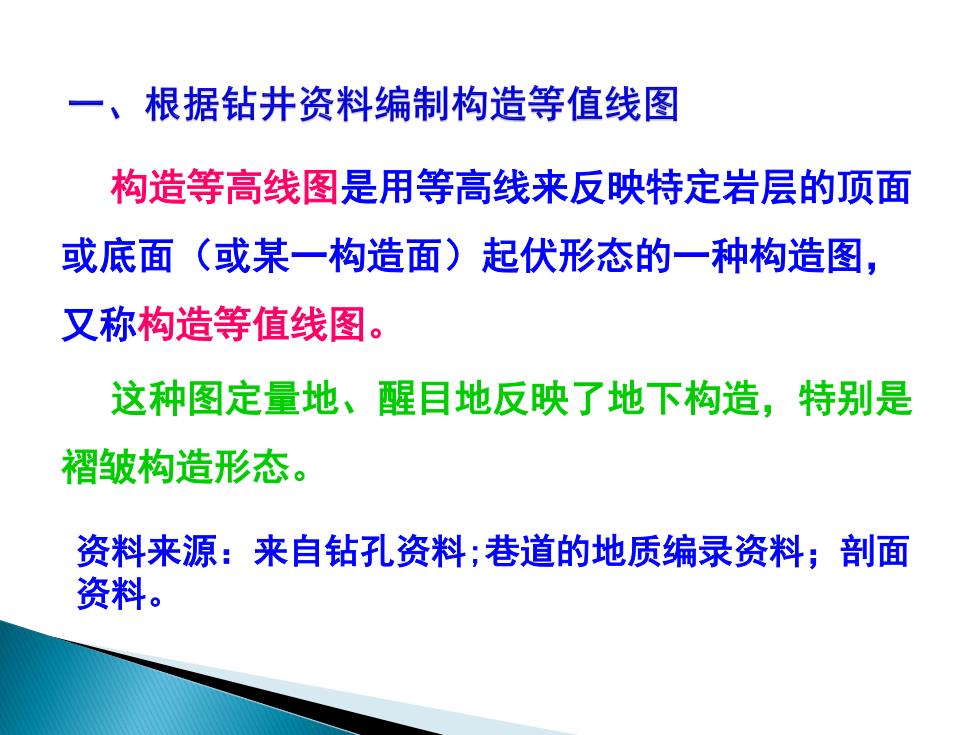

一、根据钻井资料编制构造等值线图 构造等高线图是用等高线来反映特定岩层的顶面 或底面（或某一构造面)起伏形态的一种构造图， 又称构造等值线图。 这种图定量地、醒目地反映了地下构造，特别是 褶皱构造形态。 资料来源：来自钻孔资料；巷道的地质编录资料；剖面 资料
构造等高线图是用等高线来反映特定岩层的顶面 或底面（或某一构造面）起伏形态的一种构造图， 又称构造等值线图。 这种图定量地、醒目地反映了地下构造，特别是 褶皱构造形态。 资料来源：来自钻孔资料;巷道的地质编录资料；剖面 资料

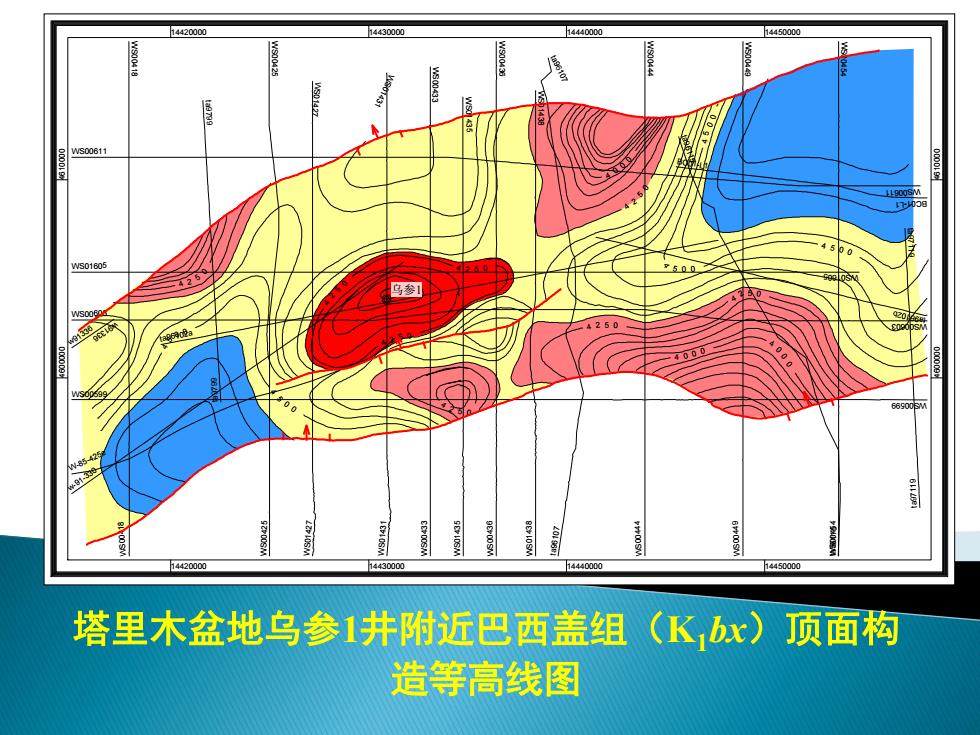

442000 WS00611 Ws01605 马参1 14420000 h4430000 14440000 h4450007 塔里木盆地乌参1井附近巴西盖组(K,bx)顶面构 造等高线图
4 0 0 5 4 0 0 5 4 0 5 2 4 0 5 2 4 0 0 5 4 5 0 0 4 0 0 4 5 5 0 2 4 5 0 2 4 2 5 0 0 5 2 4 2 5 0 4 4 2 5 0 0 0 0 4 0 0 0 4 0 0 4 0 14420000 14420000 14430000 14430000 14440000 14440000 14450000 14450000 4600000 4600000 4610000 4610000 WS00433 WS00433 WS00436 WS00436 WS00444 WS00444 WS00449 WS00449 WS00454 WS00454 WS00599 WS00599 WS00611 WS00611 WS00418 WS00418 WS00425 WS00425 WS00603 WS00603 BC01-L1 BC01-L1 WS01431 WS01431 WS01435 WS01435 WS01438 WS01438 WS01605 WS01605 WS01427 WS01427 W-85-425e w-91-330 w91336 w91336 ta96102a ta96102b ta96107 ta96107 ta96115 ta96115 ta97119 ta97119 ta9799 ta9799 乌参1 塔里木盆地乌参1井附近巴西盖组（K1bx）顶面构 造等高线图

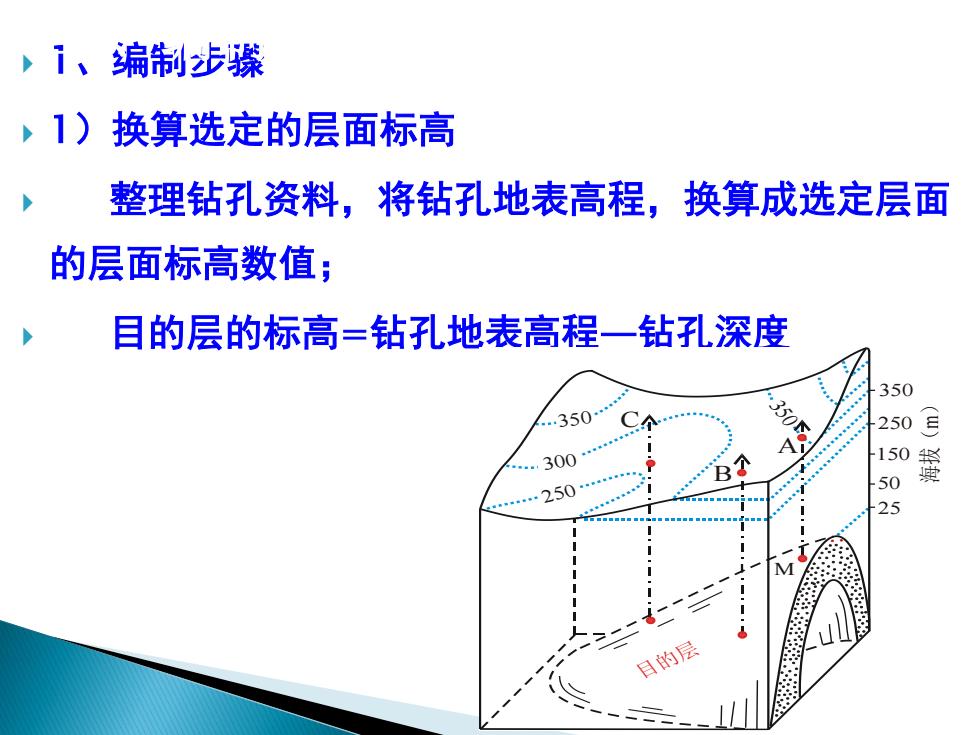

↓1、编制步珠 ,1)换算选定的层面标高 整理钻孔资料，将钻孔地表高程，换算成选定层面 的层面标高数值； 目的层的标高=钻孔地表高程一钻孔深度 350 .350 250 日 .300 150 擺 .250 25 M 目的层
1、编制步骤 1）换算选定的层面标高 整理钻孔资料，将钻孔地表高程，换算成选定层面 的层面标高数值； 目的层的标高=钻孔地表高程—钻孔深度 二、编制的方法和步骤 目的层 350 300 250 350 350 250 150 50 25 海拔（ ） C m B A M
