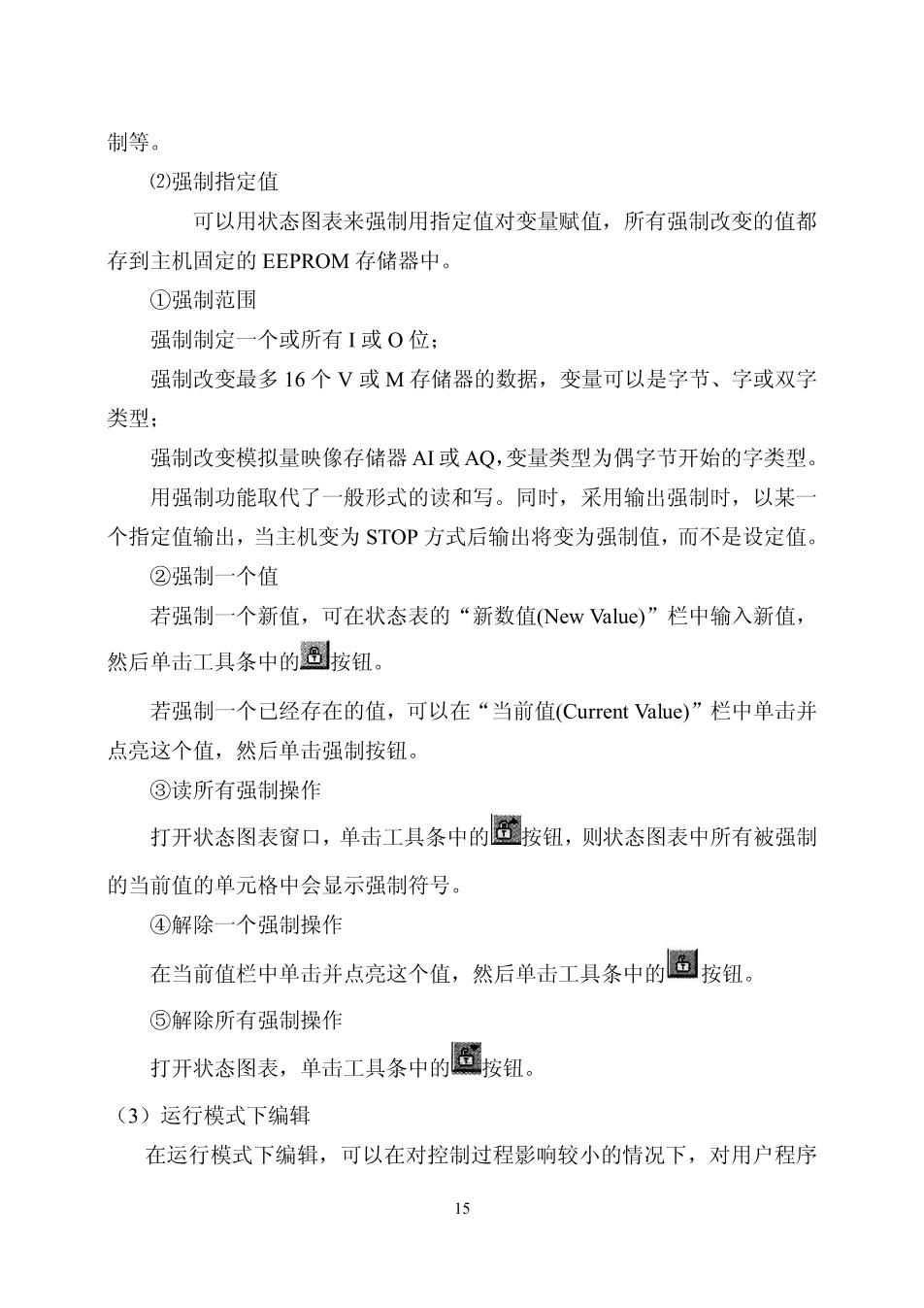

制等。 (2)强制指定值 可以用状态图表来强制用指定值对变量赋值，所有强制改变的值都 存到主机固定的EEPROM存储器中。 ①强制范围 强制制定一个或所有I或0位： 强制改变最多16个V或M存储器的数据，变量可以是字节、字或双字 类型； 强制改变模拟量映像存储器AI或AQ,变量类型为偶字节开始的字类型。 用强制功能取代了一般形式的读和写。同时，采用输出强制时，以某 个指定值输出，当主机变为STOP方式后输出将变为强制值，而不是设定值。 ②强制一个值 若强制一个新值，可在状态表的“新数值New Value)”栏中输入新值， 然后单击工具条中的画按钮。 若强制一个已经存在的值，可以在“当前值(Current Value)”栏中单击并 点亮这个值，然后单击强制按钮。 ③读所有强制操作 打开状态图表窗口，单击工具条中的画按钮，则状态图表中所有被强制 的当前值的单元格中会显示强制符号。 ④解除一个强制操作 在当前值栏中单击并点亮这个值，然后单击工具条中的画按钮。 ⑤解除所有强制操作 打开状态图表，单击工具条中的圖按钮。 (3)运行模式下编辑 在运行模式下编辑，可以在对控制过程影响较小的情况下，对用户程序

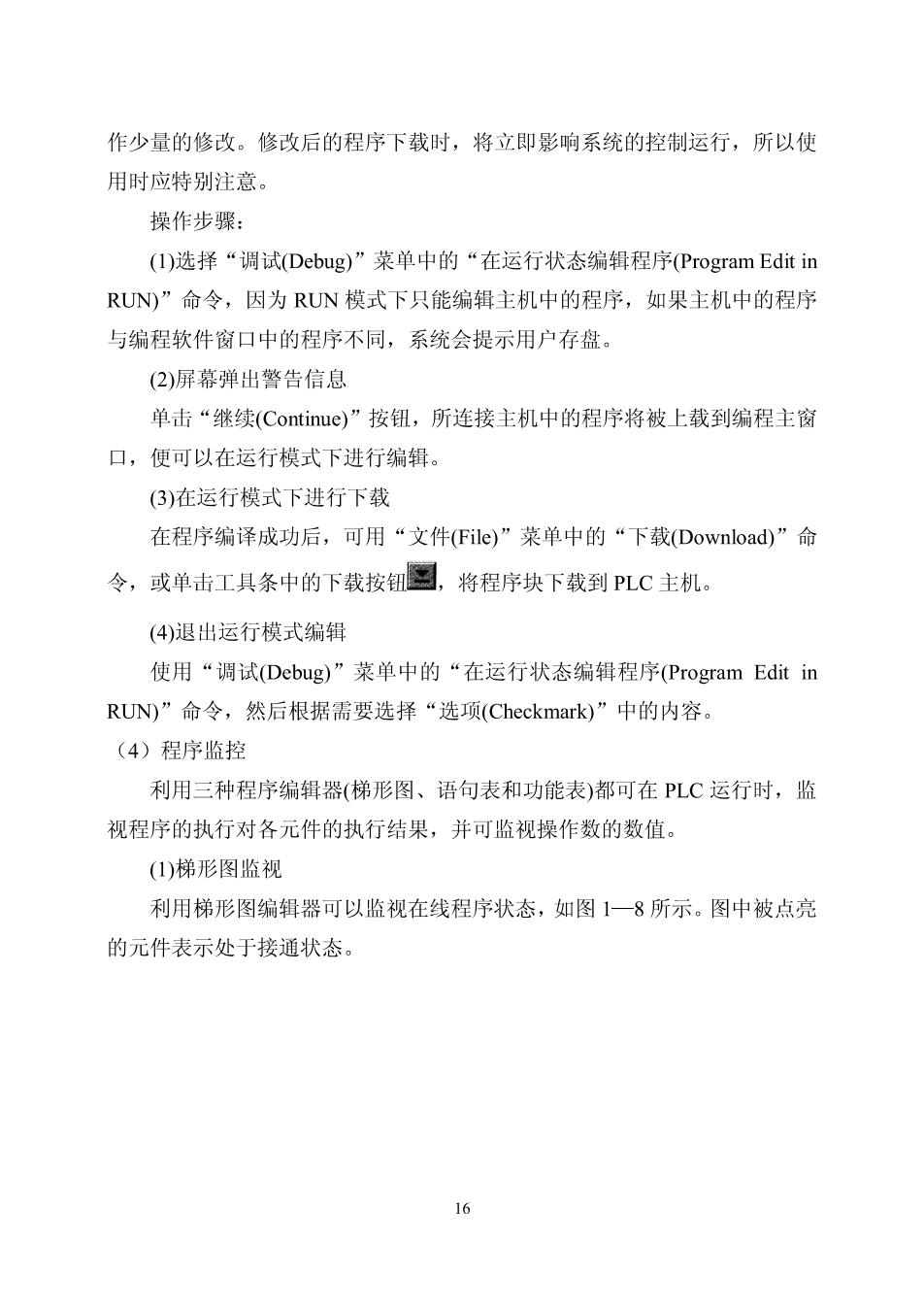

作少量的修改。修改后的程序下载时，将立即影响系统的控制运行，所以使 用时应特别注意。 操作步骤： (I)选择“调试(Debug)”菜单中的“在运行状态编辑程序(Program Edit in RUN)”命令，因为RUN模式下只能编辑主机中的程序，如果主机中的程序 与编程软件窗口中的程序不同，系统会提示用户存盘。 (2)屏幕弹出警告信息 单击“继续(Continue)”按钮，所连接主机中的程序将被上载到编程主窗 口，便可以在运行模式下进行编辑。 (3)在运行模式下进行下载 在程序编译成功后，可用“文件(File)”菜单中的“下载(Download)”命 令，或单击工具条中的下载按钮国，将程序块下载到PLC主机。 (4)退出运行模式编辑 使用“调试(Debug)”菜单中的“在运行状态编辑程序(Program Edit in RUN)”命令，然后根据需要选择“选项(Checkmark)”中的内容， (4)程序监控 利用三种程序编辑器（梯形图、语句表和功能表）都可在PLC运行时，监 视程序的执行对各元件的执行结果，并可监视操作数的数值。 (1)梯形图监视 利用梯形图编辑器可以监视在线程序状态，如图1一8所示。图中被点亮 的元件表示处于接通状态

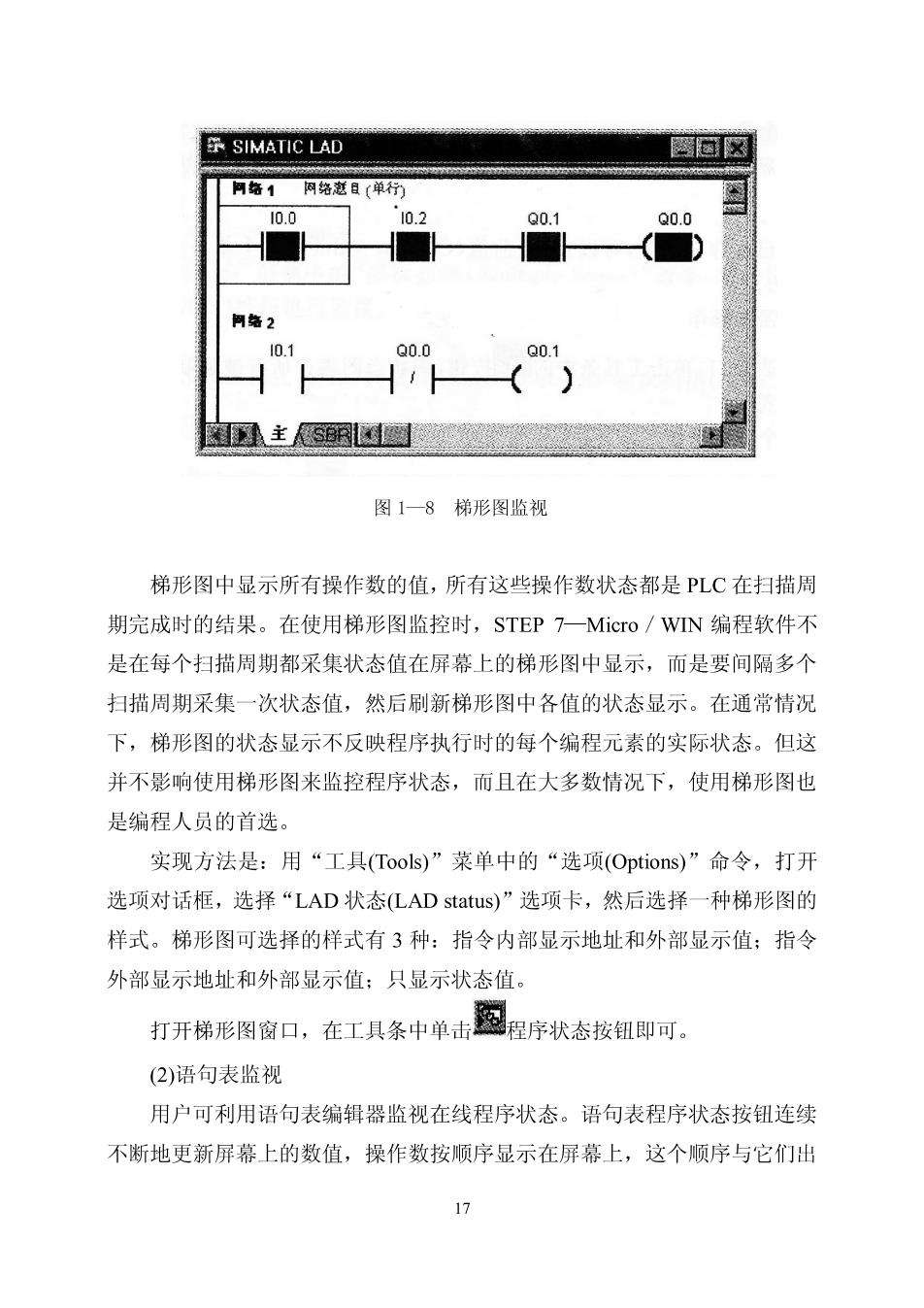

SIMATIC LAD 区 网格1网络慈且（单） 0. Q0.0 2 主S网 图1一8梯形图监视 梯形图中显示所有操作数的值，所有这些操作数状态都是PLC在扫描周 期完成时的结果。在使用梯形图监控时，STEP7一Micro/WTN编程软件不 是在每个扫描周期都采集状态值在屏幕上的梯形图中显示，而是要间隔多个 扫描周期采集一次状态值，然后刷新梯形图中各值的状态显示。在通常情况 下，梯形图的状态显示不反映程序执行时的每个编程元素的实际状态。但这 并不影响使用梯形图来监控程序状态，而且在大多数情况下，使用梯形图也 是编程人员的首选。 实现方法是：用“工具(Tools)”菜单中的“选项(Options)”命令，打开 选项对话框，选择“LAD状态(LAD status)”选项卡，然后选择一种梯形图的 样式。梯形图可选择的样式有3种：指令内部显示地址和外部显示值：指令 外部显示地址和外部显示值：只显示状态值， 打开梯形图窗口，在工具条中单击恩程序状态按辑即可。 (2)语句表监视 用户可利用语句表编辑器监视在线程序状态。语句表程序状态按钮连续 不断地更新屏幕上的数值，操作数按顺序显示在屏幕上，这个顺序与它们出 17

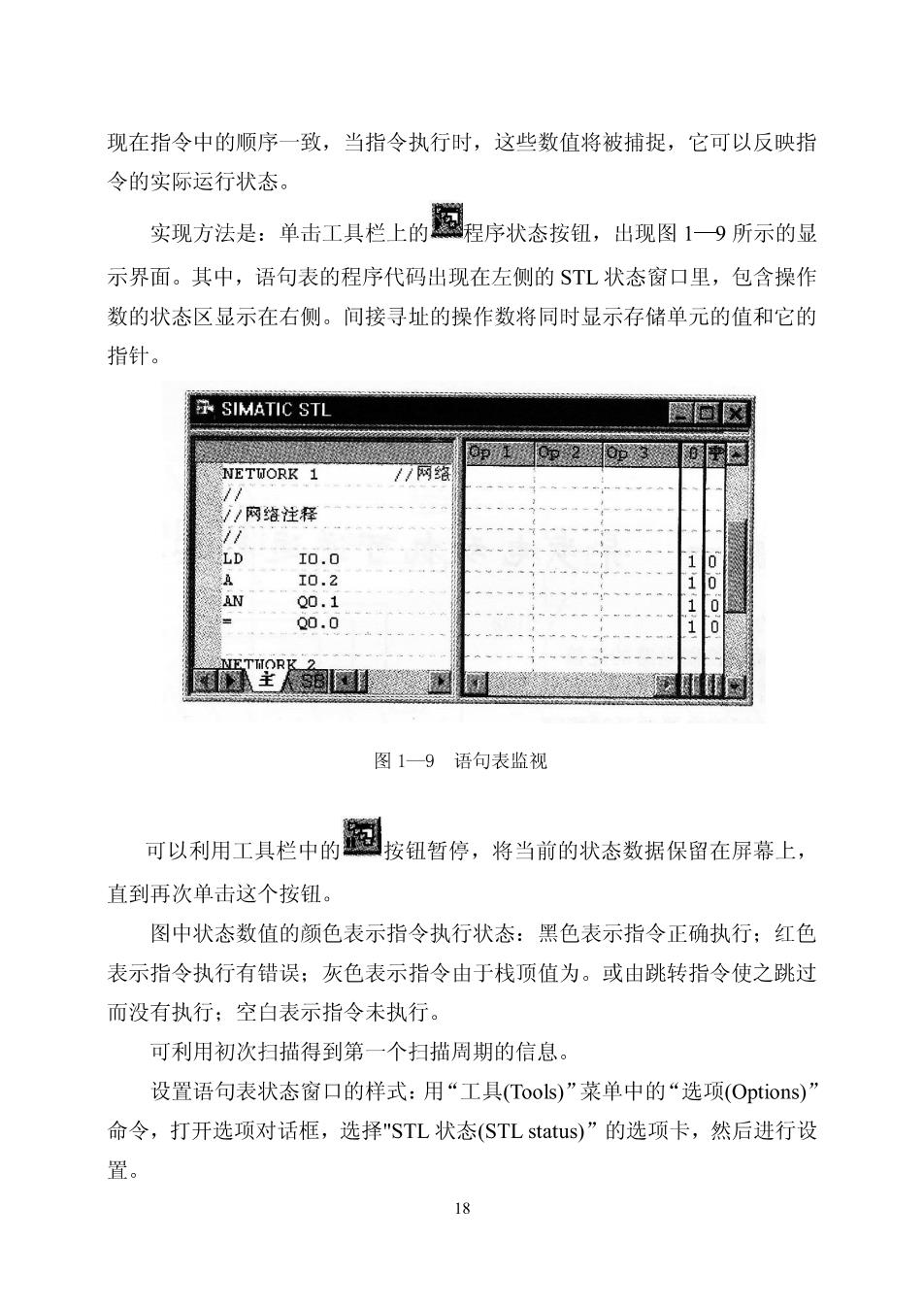

现在指令中的顺序一致，当指令执行时，这些数值将被捕提，它可以反映指 令的实际运行状态。 实现方法是：单击工具栏上的题程序状态按钮，出现图19所示的显 示界面。其中，语句表的程序代码出现在左侧的STL状态窗口里，包含操作 数的状态区显示在右侧。间接寻址的操作数将同时显示存储单元的值和它的 指针。 SIMATIC STL p02093 /网络注释 0.0 00.0 图1一9语句表监视 可以利用工具栏中的圈按钮暂停，将当前的状态数据保留在屏幕上。 直到再次单击这个按钮 图中状态数值的颜色表示指令执行状态：黑色表示指令正确执行：红色 表示指令执行有错误；灰色表示指令由于栈顶值为。或由跳转指令使之跳过 而没有执行；空白表示指令未执行。 可利用初次扫描得到第一个扫描周期的信息。 设置语句表状态窗口的样式：用“工具(Tools)”菜单中的“选项(Options)” 命令，打开选项对话框，选择"STL状态(STLstatus))”的选项卡，然后进行设 置

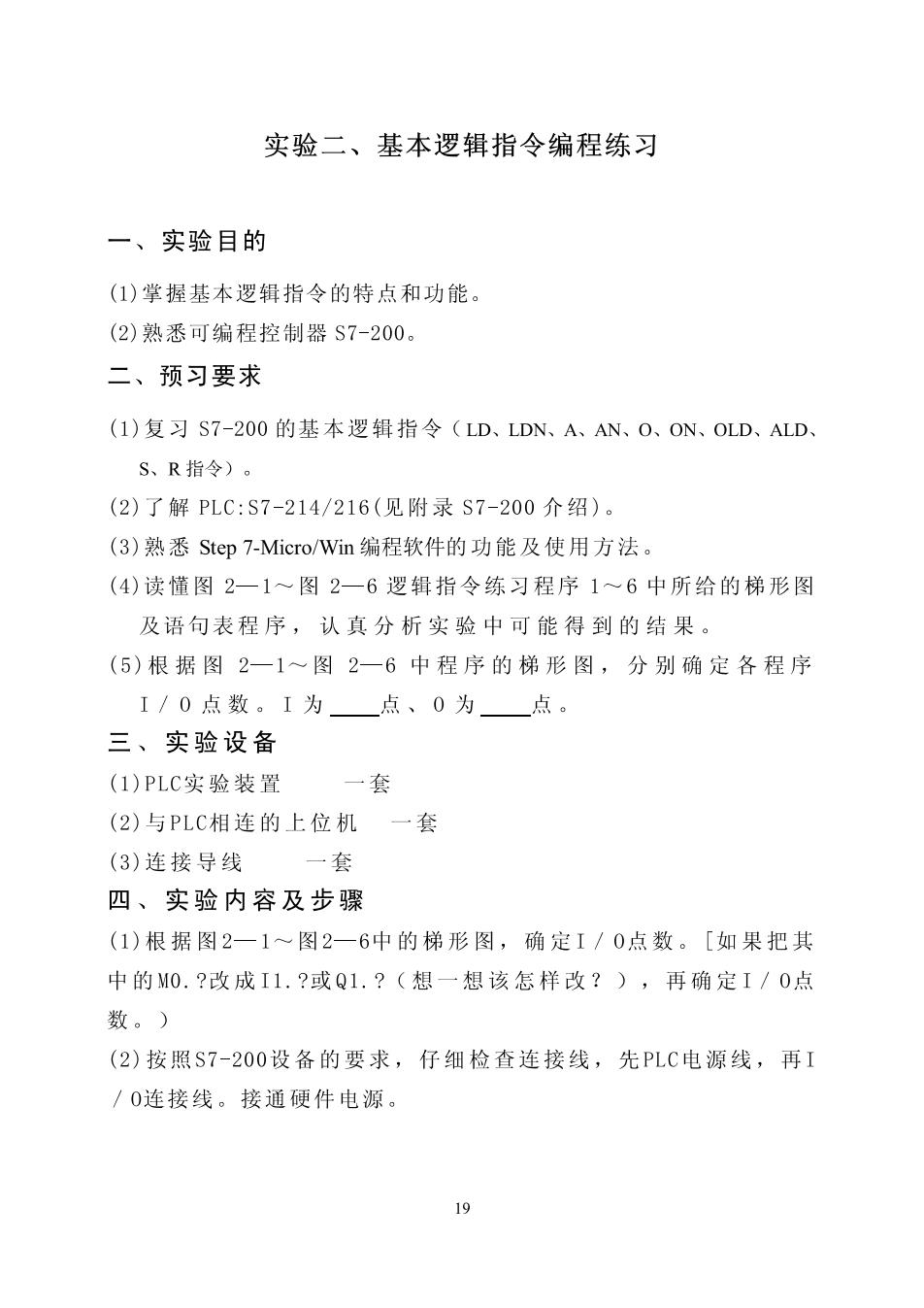

实验二、基本逻辑指令编程练习 一、实验目的 (1)掌握基本逻辑指令的特点和功能。 (2)熟悉可编程控制器S7-200。 二、预习要求 (1)复习S7-200的基本逻辑指令(LD、LDN、A、AN、O、ON、OLD、ALD S、R指令)。 (2)了解PLC:S7-214/216(见附录S7-200介绍)。 (3)熟悉Step7-Micro/Wim编程软件的功能及使用方法。 (4)读懂图2一1~图2一6逻辑指令练习程序1~6中所给的梯形图 及语句表程序，认真分析实验中可能得到的结果。 (5)根据图2一1~图2一6中程序的梯形图，分别确定各程序 1/0点数。1为一点、0为—点。 三、实验设备 (1)PLC实验装置 一套 (2)与PLC相连的上位机一套 (3)连接导线 一套 四、实验内容及步骤 (1)根据图2一1~图2一6中的梯形图，确定I/0点数。[如果把其 中的M0.?改成I1.?或Q1.?(想一想该怎样改？)，再确定I/0点 数。) (2)按照S7-200设备的要求，仔细检查连接线，先PLC电源线，再I /0连接线。接通硬件电源。 9
