图1一3所示。 方法2：用指令工具条上的一组编程按钮，单击指令盒按钮，从弹出窗 口中的下拉菜单所列出的指令中选择要输入的指令单击即可。工具按钮如图 1一4所示 上行线右行线输入线圈插入网络 下行线左行线 输入 输入删除 触点 指令盒网络 图1一4编程按钮 在指令工具条上，编程元件输入有7个按钮。下行线、上行线、左行线 和右行线按钮，用于输入连接线，可形成复杂梯形图结构。输入触点、输入 线圈和输入指令盒按钮用于输入编程元件，单击输入触点按钮会弹出下拉菜 单，可在其中选择合适的触点或线圈。插入网络和删除网络按钮，在编辑程 序时使用 ①顺序输入 在一个网络中，如果只有编程元件的串联连接，输入和输出都无分叉， 则视作顺序输入。此方法非常简单，只需从网络的开始依次输入各编程元件 即可：每输入一个元件，光标自动向后移动到下一列。在图1-3中，网络2 所示为一个顺序输入例子。 图13中网络3中的图形就是一个网络的开始。此图形表示可在此继续 输入元件。 而网络2已经连续在一行上输入了两个触点，若想再输入一个线圈，可 以直接在指令树中双击线圈图标。图中的方框为光标（大光标），编程元件就 是在光标处被输入。 ②输入操作数
图1-3中的“？.？”表示此处必须有操作数，此处的操作数为触点的名 称。可单击“？.？”，然后键人操作数 ③任意添加输入 如果想在任意位置添加一个编程元件，只需单击这一位置将光标移到此 处，然后输入编程元件即可。 (2)复杂结构 用指令工具条中的编程按钮（图1-4所示），可编辑复杂结构的梯形图，本 例中的实现如图1-5所示。方法是单击图中第一行下方的编程区域，则在本 行下一行的开始处显示光标（图中方框），然后输入触点，生成新的一行。 白国指令 SIMATIC LAD 甲的比较 四☒ 中国表 由日程序控制 国时器 数子 中知计数器 由国逻辑操作 啊每2网络意且（单 10.0 772 T33 TON +2500PT I-P- 图1一5新生成行 输入完成后如图1-6所示，将光标移到要合并的触点处，单击按钮国即 可。 如果要在一行的某个元件后向下分支，可将光标移到该元件，单击按钮 11

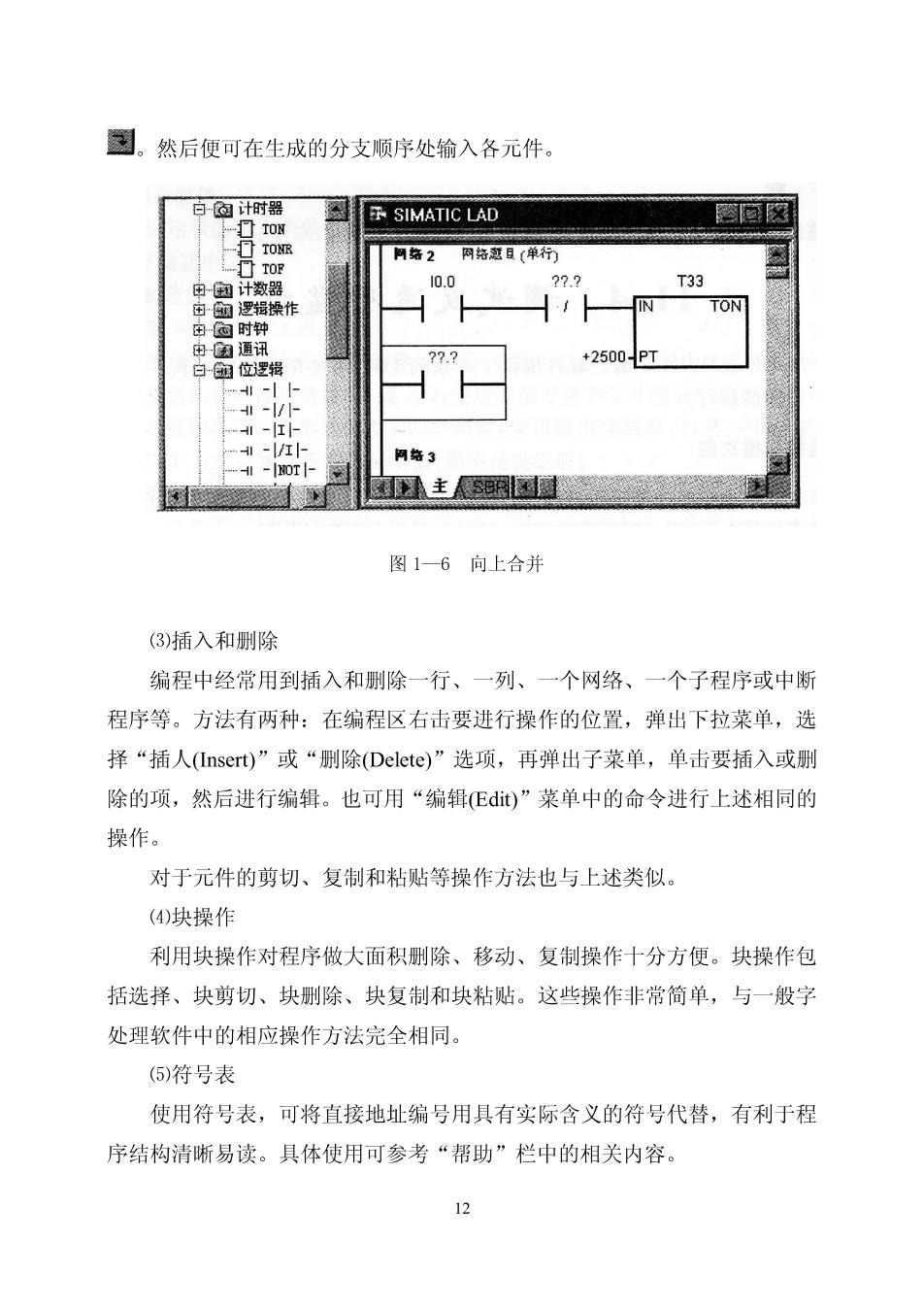

国。然后便可在生成的分支顺序处输入各元件。 计时器 圈云SIMATIC LAD 阿络2网特意且（单行 由团计数 T33 TON 逻授 42500PT 问备3 家风主人sa国 图1一6向上合并 (3)插入和删除 编程中经常用到插入和删除一行、一列、一个网络、一个子程序或中断 程序等。方法有两种：在编程区右击要进行操作的位置，弹出下拉菜单，选 择“插人(Insert)”或“删除Delete)”选项，再弹出子菜单，单击要插入或删 除的项，然后进行编辑。也可用“编辑(Ei)”菜单中的命令进行上述相同的 操作。 对于元件的剪切、复制和粘贴等操作方法也与上述类似。 (4)块操作 利用块操作对程序做大面积删除、移动、复制操作十分方便。块操作包 括选择、块剪切、块删除、块复制和块粘贴。这些操作非常简单，与一般字 处理软件中的相应操作方法完全相同 (5)符号表 使用符号表，可将直接地址编号用具有实际含义的符号代替，有利于程 序结构清晰易读。具体使用可参考“帮助”栏中的相关内容

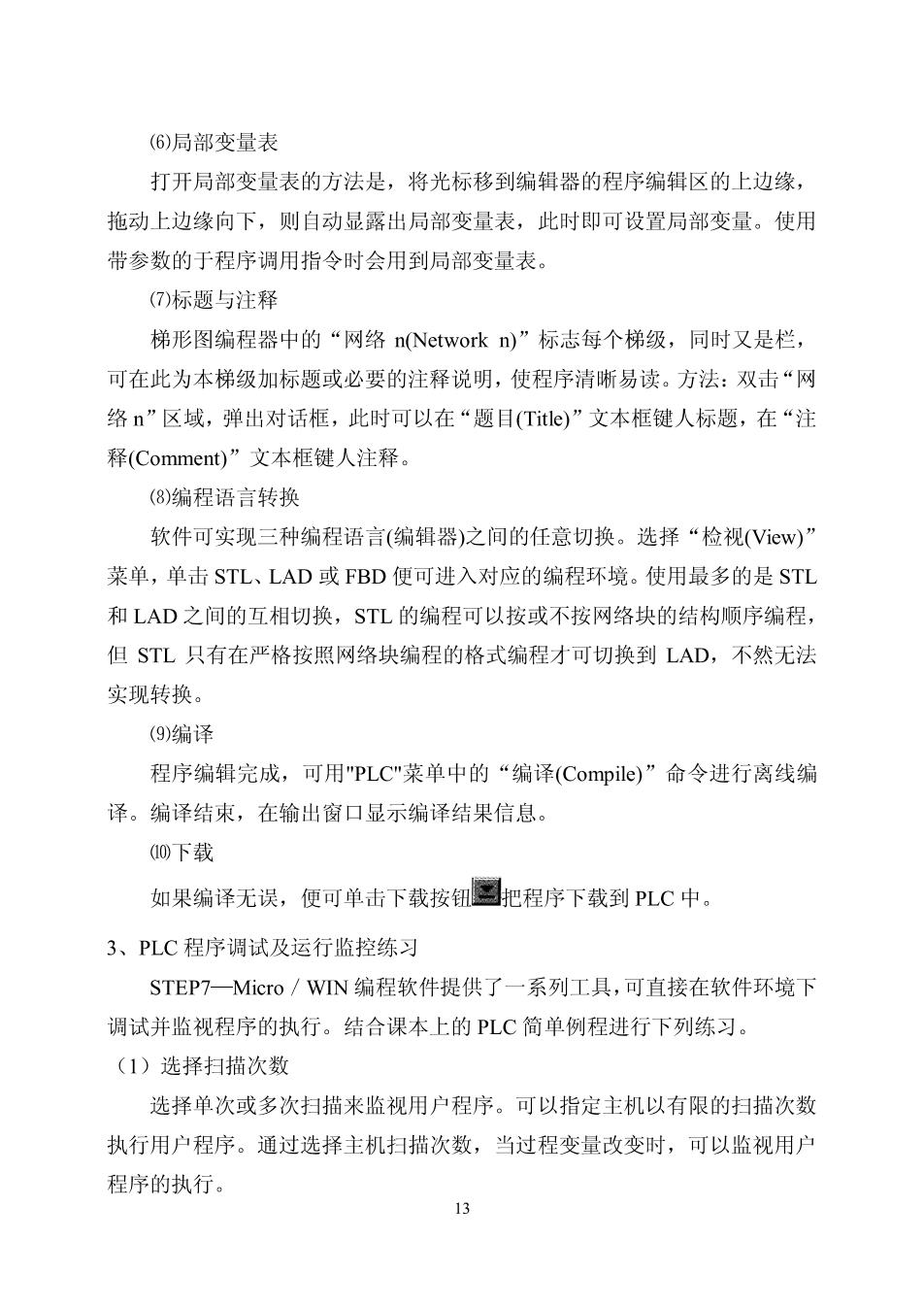

(6)局部变量表 打开局部变量表的方法是，将光标移到编辑器的程序编辑区的上边缘， 拖动上边缘向下，则自动显露出局部变量表，此时即可设置局部变量。使用 带参数的于程序调用指令时会用到局部变量表， (7)标题与注释 梯形图编程器中的“网络n(Network n)”标志每个梯级，同时又是栏， 可在此为本梯级加标题或必要的注释说明，使程序清晰易读。方法：双击“网 络n”区域，弹出对话框，此时可以在“题目(Title)”文本框键人标题，在“注 释(Comment)”文本框键人注释。 (8)编程语言转换 软件可实现三种编程语言（编辑器）之间的任意切换。选择“检视(Viw)” 菜单，单击STL、LAD或FBD便可进入对应的编程环境。使用最多的是STL 和LAD之间的互相切换，STL的编程可以按或不按网络块的结构顺序编程， 但STL只有在严格按照网络块编程的格式编程才可切换到LAD,不然无法 实现转换。 (9)编译 程序编辑完成，可用"PLC"菜单中的“编译(Compile)”命令进行离线编 译。编译结束，在输出窗口显示编译结果信息。 0下载 如果编译无误，便可单击下载按钮国把程序下载到PLC中。 3、PLC程序调试及运行监控练习 STEP7一Micro/WIN编程软件提供了一系列工具，可直接在软件环境下 调试并监视程序的执行。结合课本上的PLC简单例程进行下列练习。 (1)选择扫描次数 选择单次或多次扫描来监视用户程序。可以指定主机以有限的扫描次数 执行用户程序。通过选择主机扫描次数，当过程变量改变时，可以监视用户 程序的执行。 13
(1)多次扫描 将PLC置于STOP模式， 使用“调试(Debug)”菜单中的“多次扫描(Multiple Scans)”命令，来指 定执行的扫描次数，然后单击确认(OK)按钮进行监视 (2)初次扫描 将PLC置于STOP模式，使用“调试(Debug)”菜单中的“初次扫描 (FirstScans)”命令。 (2)状态图表监控 可使用状态表来监视用户程序，并可以用强制表操作修改用户程序中的 变量。 (1)使用状态图表 在导引窗口中单击“状态图(Status Chart)”或用“检视(Vicw)”菜单中 的“状态图”命令。当程序运行时，可使用状态图来读、写、监视和强制其 中的变量，如图1一7所示。 名状态图 脑网 数盘 2￥0 2#1 2#1 图CHT1 图1一7状态图表的监视 当用状态图表时，可将光标移到某一个单元格，右击单元格，在弹出的 下拉菜单中单击一项，可实现相应的编辑操作。 根据需要，可建立多个状态图表 状态图表的工具图标在编程软件的工具条区内。单击可微活这些工具图 标，如顺序排序、逆序排序、全部写、单字读、读所有强制、强制和解除强 14
