MAC和LLC LLC:Logical Link Control MAC:Medium Access Control ■将数据链路层划分为两个子层的原因 ■在传统的数据链路控制中没有管理访问共享（广播 式)介质的逻辑需求，MAC子层负责对共享介质 的访问进行控制 ■对于相同的LLC子层，可以提供不同的MAC子层 ■常用以太网、802.11无线局域网等局域网具有相同的 LLC子层，只是MAC子层不同 11
11 MAC和LLC ◼ LLC：Logical Link Control ◼ MAC：Medium Access Control ◼ 将数据链路层划分为两个子层的原因 ◼ 在传统的数据链路控制中没有管理访问共享（广播 式）介质的逻辑需求 ， MAC子层负责对共享介质 的访问进行控制 ◼ 对于相同的LLC子层，可以提供不同的MAC子层 ◼ 常用以太网、802.11无线局域网等局域网具有相同的 LLC子层，只是MAC子层不同
帧格式 物理层 个 MAC MAC Destination Source Frame Control MAC Address MAC Address LLC PDU CRC 1octet 10r2 variable LLC PDU DSAP SSAP LLC Control Information 网络层 LLC IG DSAP value C/R SSAP value Address Fields LLC-Logical Link Control I/G Individual/Group C/R Command/Response PDU-Packet Data Unit DSAP-Destination Service Access Point SSAP-Source Service Access Point 12 SAP indicates the user
12 帧格式 LLC - Logical Link Control PDU - Packet Data Unit DSAP - Destination Service Access Point SSAP - Source Service Access Point SAP indicates the user 网络层 物理层
LLC子层一服务 LLC是一个对所有LAN都相同的链路层协议， 它定义了两个用户之间数据交换的机制，向网 络层提供了三种类型的箙务 ·无确认、无连接的服务 有确认、无连接的服务 面向连接的服务 对于LAN,无确认的非连接服务是优先考虑的选项，但在一些 不可靠网络环境，例如无线网络，一般使用有确认无连接服务 13
13 LLC子层—服务 ◼ LLC是一个对所有LAN都相同的链路层协议， 它定义了两个用户之间数据交换的机制，向网 络层提供了三种类型的服务 ◼ 无确认、无连接的服务 ◼ 有确认、无连接的服务 ◼ 面向连接的服务 对于LAN，无确认的非连接服务是优先考虑的选项，但在一些 不可靠网络环境，例如无线网络，一般使用有确认无连接服务

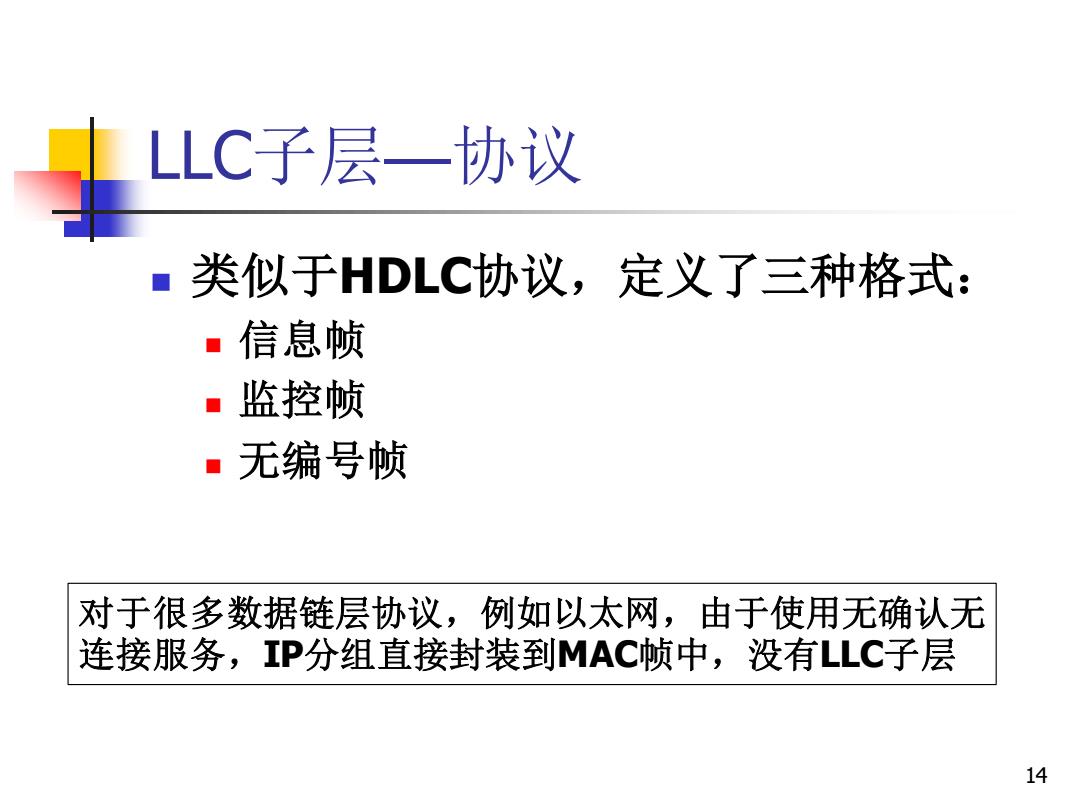

LLC子层一协议 类似于HDLC协议，定义了三种格式： ·信息帧 ■监控帧 ·无编号帧 对于很多数据链层协议，例如以太网，由于使用无确认无 连接服务，IP分组直接封装到MAC帧中，没有LLC子层 14
14 LLC子层—协议 ◼ 类似于HDLC协议，定义了三种格式： ◼ 信息帧 ◼ 监控帧 ◼ 无编号帧 对于很多数据链层协议，例如以太网，由于使用无确认无 连接服务，IP分组直接封装到MAC帧中，没有LLC子层

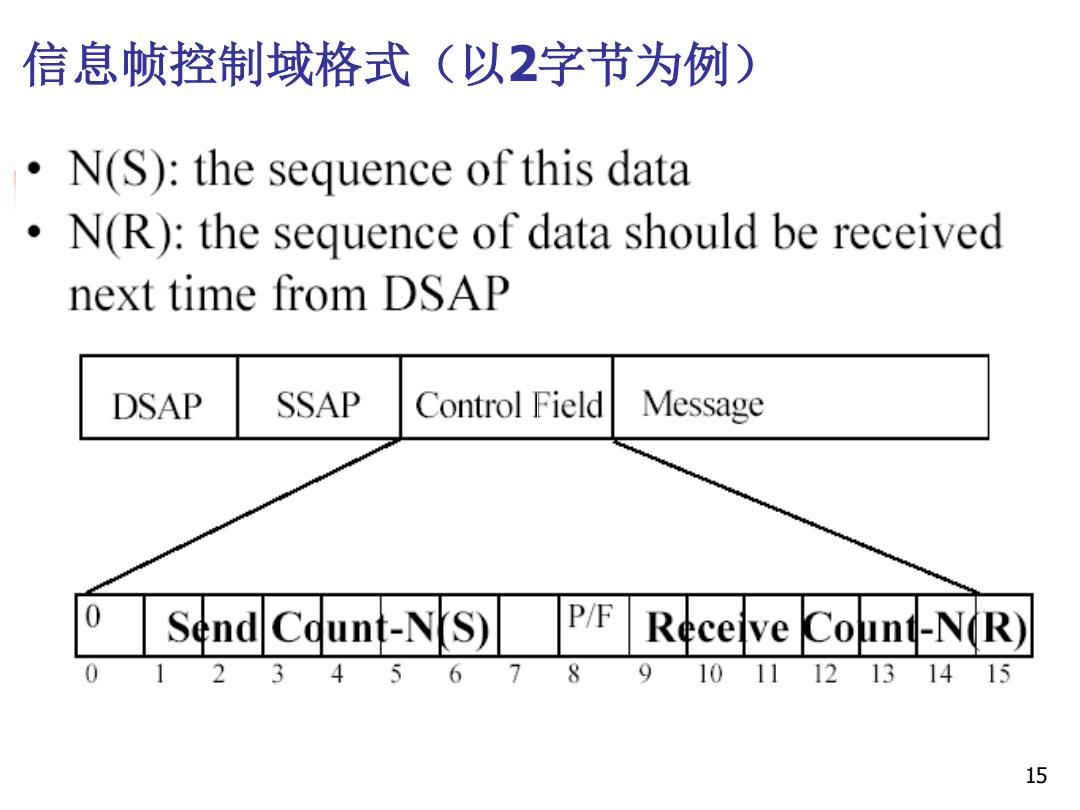

信息帧控制域格式（以2字节为例) N(S):the sequence of this data .N(R):the sequence of data should be received next time from DSAP DSAP SSAP Control Field Message Send Count-NS)P/F Receive Count-N(R) 2345 6 8 10 11121314 15 15
15 信息帧控制域格式（以2字节为例）
